matplotlib 绘制散点图时自定义图标图例

诺若落跺拓

已于 2024-01-09 14:49:49 修改

阅读量900

点赞数 7

文章标签： matplotlib python

于 2024-01-09 14:48:39 首次发布

本文链接：https://blog.csdn.net/hq19940416/article/details/135479248

版权

本文讲述了如何通过找到并处理SVG矢量图，将其转换为matplotlib可用的path格式，然后在地图散点图中使用自定义雷达图标的过程。作者分享了从阿里巴巴矢量图标库下载SVG文件，以及利用svg2path函数进行转换的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

最近，本人在处理站点经纬度数据，想将站点数据绘制在地图上，但是总觉得matplotlib内自带的图标很普通，为了标新立异，一直试图将图标变得与众不同。比如：在处理雷达站点信息时，想将雷达的图标花在地图上。

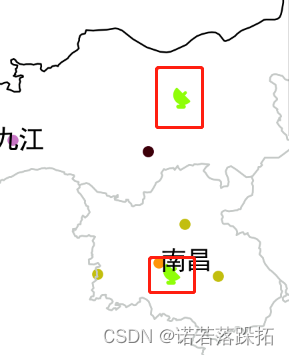

终于，在费劲九牛二虎之力，终于将图像绘制成这样的：

那么这张图如何绘制呢，下面将详细记录绘制方法。

1. 找到自己心仪的图标

介绍一个超级方便的免费矢量图下载网址：

iconfont-阿里巴巴矢量图标库

在这个图标库内，能下载到各种的svg图片。

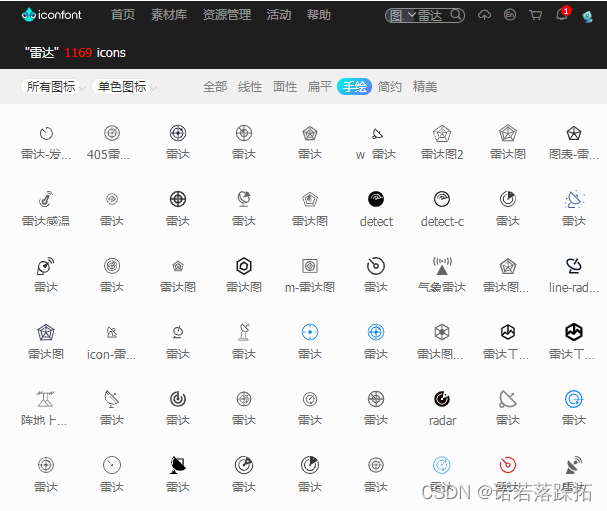

举个栗子：在搜索雷达后，得到了下面这个界面

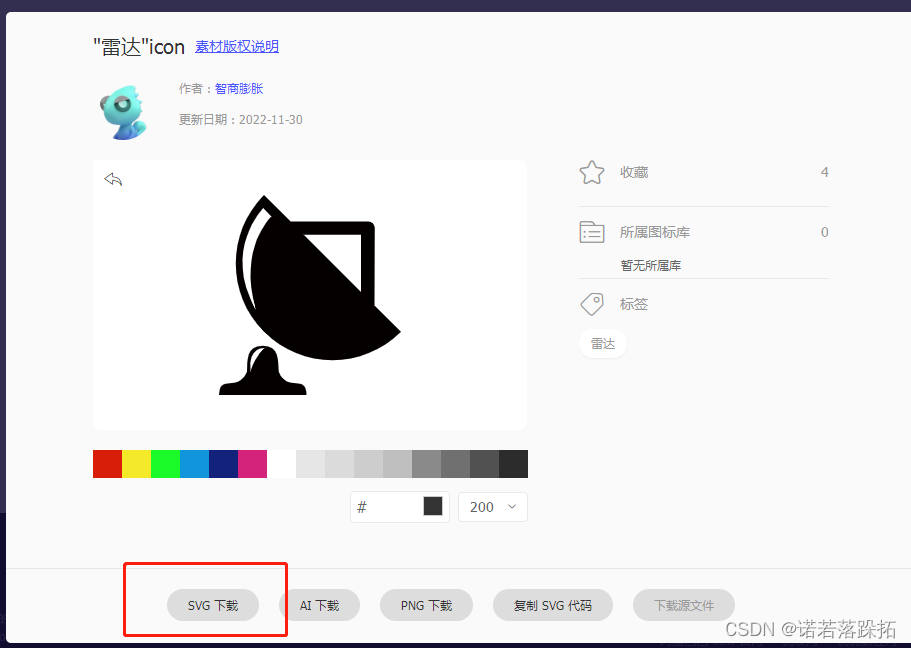

将鼠标移至心仪的图标上后，显示如下，点击最下方的下载按键后，再点击svg下载，得到了一个图标矢量文件（.svg）

2. 处理svg文件，将svg文件处理为path格式

利用svgpath2mpl模块对矢量图进行处理，将其转化为Path格式，为后续变成图标做基础

定义一个svg2path 函数：

import matplotlib.path as mpath
from svgpath2mpl import parse_path
import xml.etree.ElementTree as etree
from six import StringIO
import numpy as np

def rot(verts, az):
    #顺时针旋转
    rad = az / 180 * np.pi
    verts = np.array(verts)
    rotMat = np.array([[np.cos(rad), -np.sin(rad)], [np.sin(rad), np.cos(rad)]])
    transVerts = verts.dot(rotMat)
    return transVerts
def svg2path(svg_rda):
    # svg_rda = "./rad_icon.svg"
    tree = etree.parse(svg_rda)
    root = tree.getroot()
    path_elems = root.findall('.//{http://www.w3.org/2000/svg}path')

    paths = [parse_path(elem.attrib['d']) for elem in path_elems]

    verts = paths[0].vertices
    codes = paths[0].codes
    for i in range(1, len(paths)):
        verts = np.concatenate([verts, paths[i].vertices])
        codes = np.concatenate([codes, paths[i].codes])

    verts = rot(verts, 270)
    verts = np.fliplr(verts)  # 水平翻转，镜像
    icon = mpath.Path(vertices=verts, codes=codes)
    return icon

这个函数中，svg_rda为矢量图文件，得到的icon为图片的path格式。

3.将矢量图作为图标在散点图上进行绘制

ax.scatter(new_lpar_lons, new_lpar_lats, s=100, c="#c875c4",  marker='.',label=label5)

绘图语句中，marker='.'表示散点图中的图标为点图，即：

而将图标改为我们自设的图标，绘图语句为：

import svg2icon

rda_icon = svg2icon.svg2path('./rad_icon.svg')
ax.scatter(rda_SA_lons, rda_SA_lats, s=100, c="#8ffe09",  marker=rda_icon)

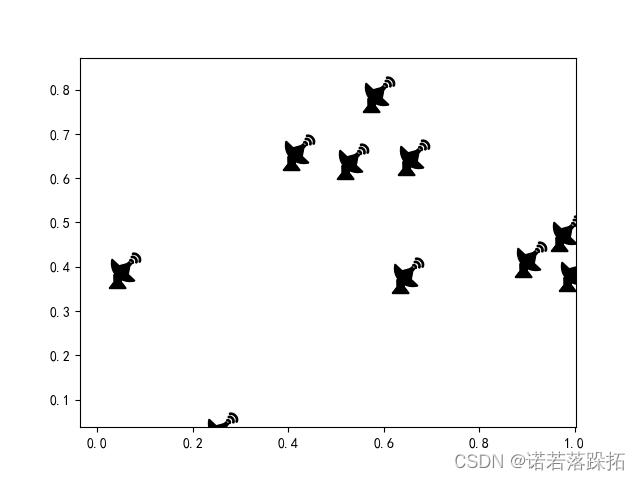

这样就能看到，图标变成雷达矢量图的样式了。

4. 普通的散点图图标

在利用matplotlib绘制散点图时，其market都有着对应的代表，具体可以参考：

https://www.cnblogs.com/Big-Big-Watermelon/p/14052165.html

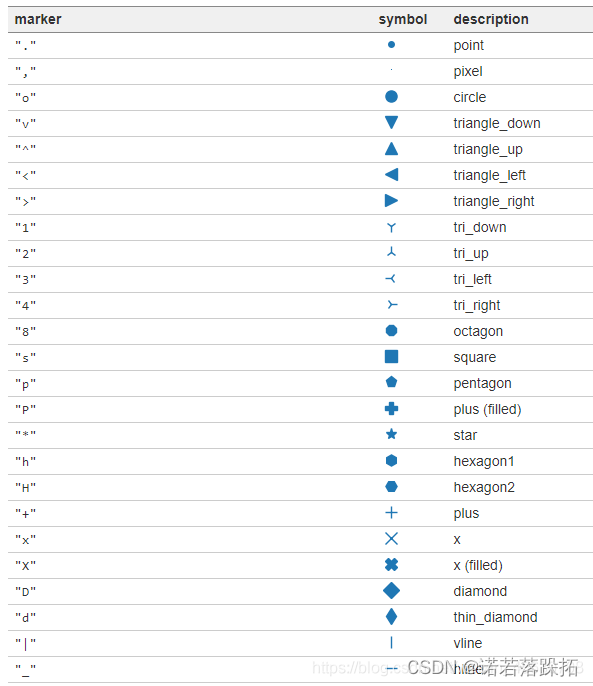

1. 这类普通marker，利用 market='^'就可以用了

2. 高级marker

这类高级marker使用 market = '$\circledR$'来调用（具体见链接）
