I-deas TMG 基础培训教程 – 小例题 (13) 续2

III. 检查热平衡
1. 进入单元的热载荷应该等于输入到模型的总载荷，单位与模型定义时相同。
2. 热平衡的误差与单元载荷相比较应该很小。
查看求解信息结束后，读入温度结果，准备进行后处理。

  后处理
  将 Task 转换为 Post Processing。
  选择结果：
      点击选择结果图标，选择单元温度：

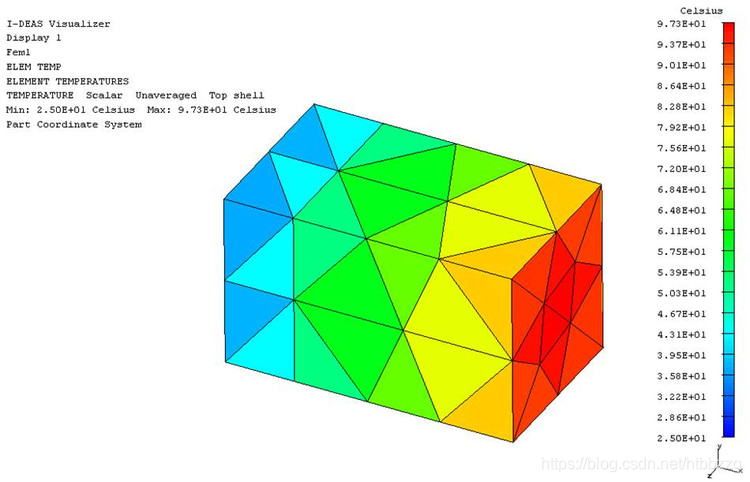

  关闭平均选项：对于较粗的网格，显示平均的结果，有时会造成误解。这是因为显示未平均的单元结果能较好的看出各部分的结果差异。

为了更好的观看不同部分的结果差异，点击彩色条图标，将 Band 设置为 30：

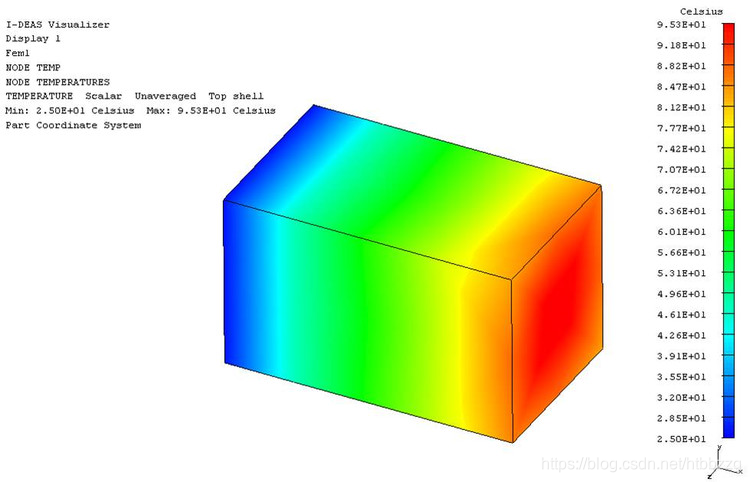

平均后的节点温度：
删除结果
由于结果会使几何和 FEM 被锁定，为了执行后续操作，必须将他们删除。但是结果文件仍然存在于 Run 目录中。

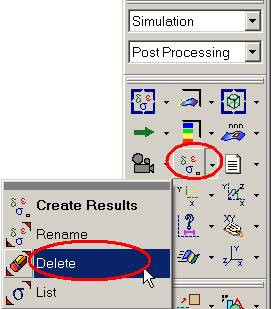

将 Task 转换为 Post Processing，点击 Delete 图标， All -> Yes。

辐射计算的一个重要问题是遮挡检查。下图中紫色单元对于蓝色和绿色单元之间的辐射起到阻碍作用：

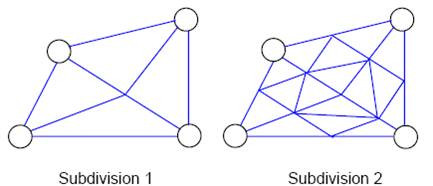

如果两个单元之间存在障碍物，程序将把单元细分以计算哪些部分被遮挡。计算精度取决于网格尺寸和用户要求的细分级别：

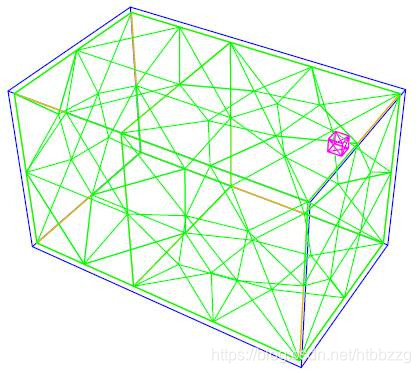

将 Task 转换为 Meshing，对内部的小立方体划分网格，除设置单元颜色为 MAGENTA 外，其余用默认值。然后将模型存盘：
检查小立方体上单元的方向
点击 Display Options，激活单元 triad。由于小立方体上单元的法线是向外的，所以不必修改它们的方向：

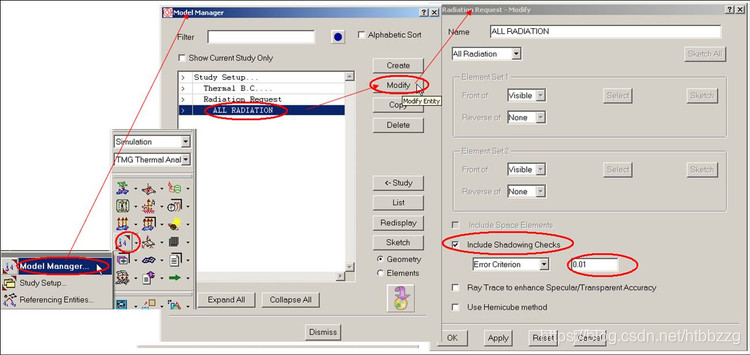

点击 Model Manage 图标，修改辐射设置 - 激活遮挡检查，设置误差为 0.01：
至此，边界条件已全部设置完毕。
点击 TMG Study Setup 图标，在随后的表单中设置执行目录，名为 run_sha。然后存盘。
求解 - 对关于删除未使用的 Group 的警告，点击 Dismiss。
在求解监视窗口中可以检查辐射、温度和热平衡的信息，或使用 I-deas 的 View All Messages option。
如果使用 I-deas 的 View All Messages option，信息出现在 I-deas 的 List 区域中。
计算结束，可以读入温度等结果数据，进行后处理。

  注意，最大、最小视角因子和的值在 0.01 到 1。
  虽然设置了 Error Criterion 为 0.01，而且 TMG 也通过估算来确定达到用户要求的精度所需的单元细分的级数，但是后面并不检查是否所有单元都达到 Error Criterion 的要求。
  有时网格过于粗糙，因而最高级别的细分仍不能满足 Error Criterion 的要求。
  然后，
  检查最小和最大温度：温度值和位置；
  检查热平衡：检查单元上的热载荷以及热平衡的偏差。
  检查完毕后，存盘、读取 All 结果，准备后处理。

  将 Task 转换为 Post Processing。

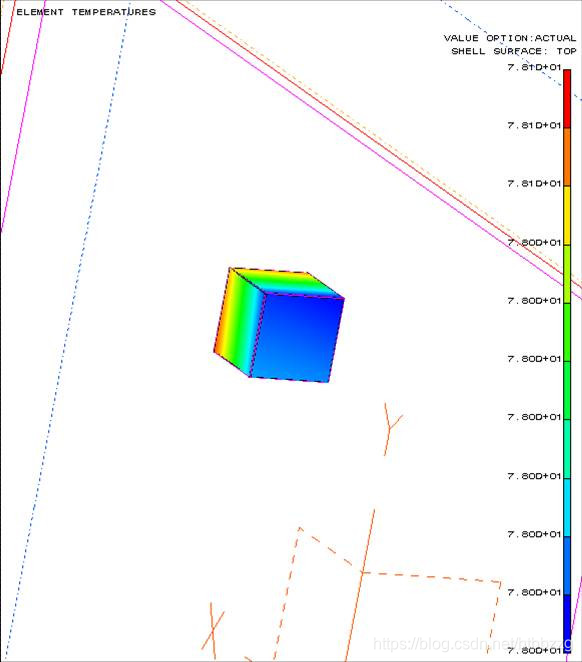

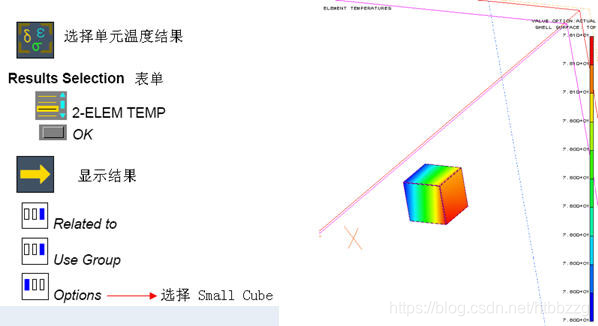

  显示小立方体的温度

可以旋转模型以观看小立方体背面的温度。
然后删除结果，供后续使用。
