nextion HMI转化TJC HMI

已于 2022-06-18 22:03:43 修改
阅读量1.8k 收藏 3
点赞数
文章标签： 经验分享
于 2020-01-07 17:04:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hu5566798/article/details/103877577
版权
本文介绍了如何将Nextion HMI转换为TJC HMI，包括使用Nextion V0.58批量导出图片，TJC中导入图片，以及在TJC中生成与Nextion相似的字体，特别是针对英文和中文界面的字库制作策略。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

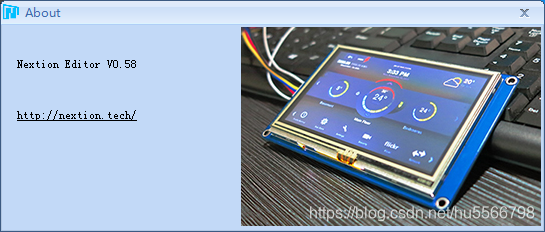

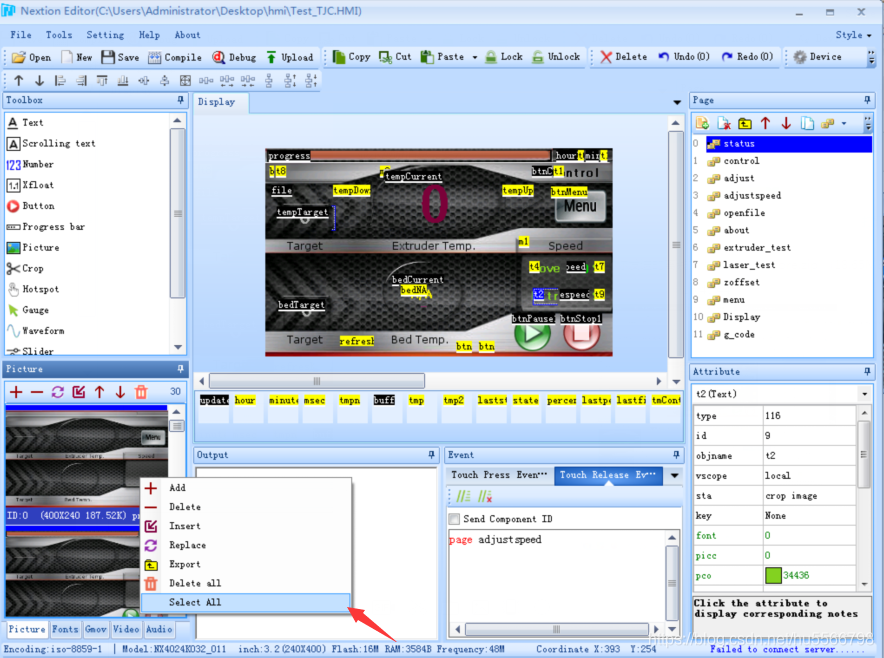

nextion V0.58已经可以一次性选择所有的图片，导出Select All--Export即可。nextion V0.53旧版就要一张张图片导出了，很费力气。

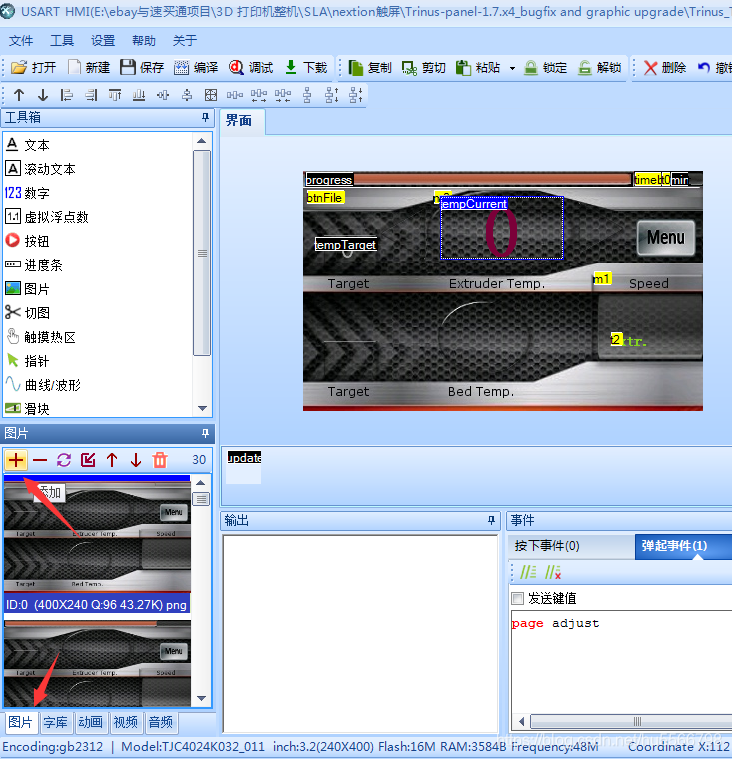

TJC图片---添加刚才导出的图片即可。

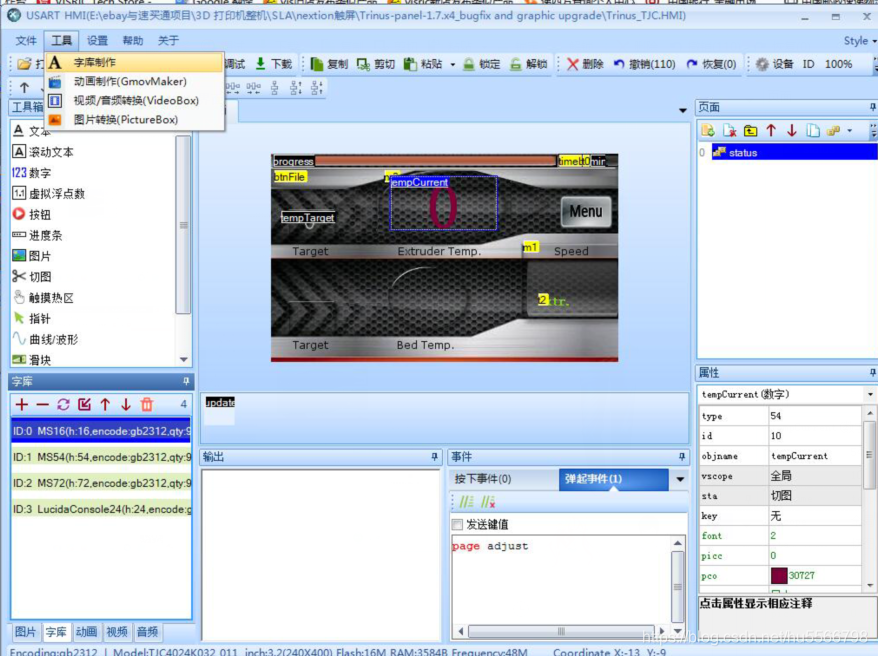

第二步TJC生成跟Nextion HMI文件对应相近的字体：

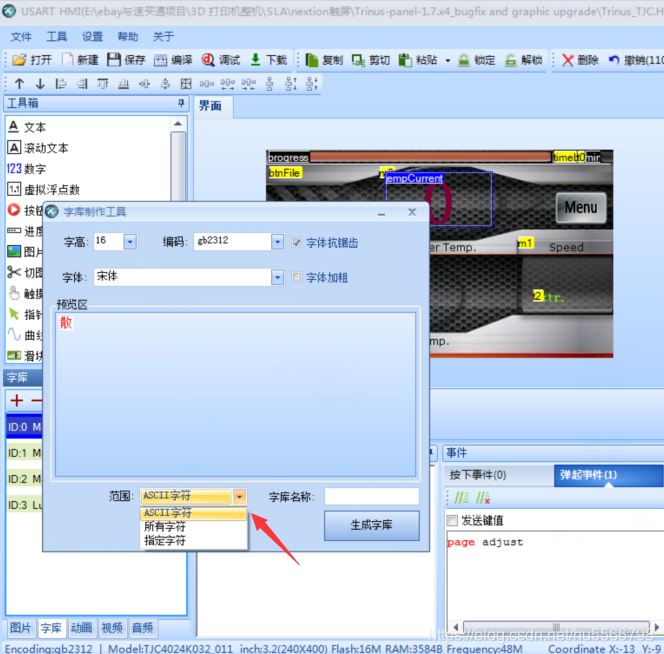

如果只是英文显示的界面，字库制作，只需要选择ASII字符，这样生成的字库文件会比较小，TJC最后的HMI文件会比较小，但如果确实需要中文，也可指定要用到的中文的字体，以便减少HMI文件的大小

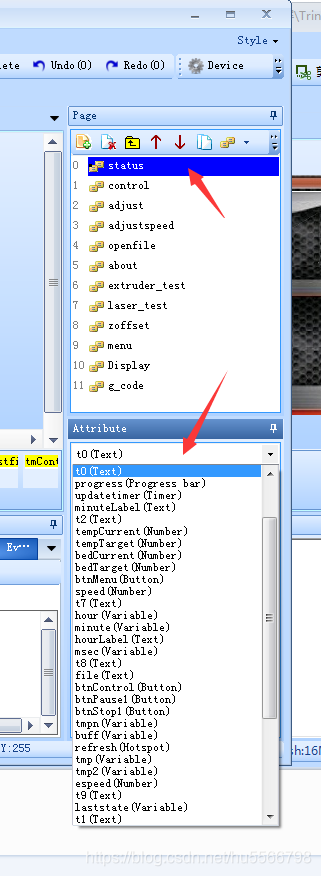

接下来就是添加页面，然后属性拉下顺序添加，这样就会顺着下拉的来，id就从0，1,2,3,4……顺着下去添加至整个页面的各种属性添加完毕
