背景

在云生成环境中，存在两个角色分别是Platform ower和Guest owner，Platform owner通常指云厂商，比如公有云厂商阿里、腾讯、华为等，或者企业云厂商VMware、SmartX、H3C等；Guest owner通常就是希望在云厂商提供的iass服务中运行自己业务的客户。
传统模式下，Guest owner完全信任Platform owner提供的基础设置，将安全防护的工作交给Hypervisor来做，假如Hypervisor被恶意程序通过管理程序或其他软件中漏洞攻破，那么它就可以任意访问客户机内存。对于某些数据敏感的Guest owner，这样的安全事故是无法接受的，因此希望其业务数据受到保护。
另一方面，Platform owner即云长商当然也想实现客户业务数据保护的需求，但提供的解决方案除了要解决用户的问题，也要考虑方案对传统计算资源管理方式的兼容，方案能够高效管理计算资源，可以做灵活的分配和释放。
SEV特性就是AMD为满足上述需求提供的硬件机密计算解决方案，它不仅支持机密虚机功能（对客户虚机数据加密），也很好地支持了传统虚机的生命周期（启动、热迁移、快照等），能够让虚机的管理方式平滑切换。

SME内存加密原理如下图所示：

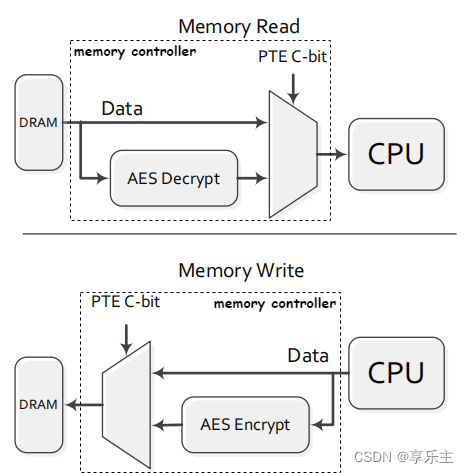

AMD在其SOC的内存控制器中增加支持AES加解密的硬件引擎，当CPU向内存写数据时，数据首先被内存控制器中的加密引擎加密，然后写入到内存；当CPU从内存读数据时控制器做对应的解密处理并返回给CPU。

为支持对内存的加密并且兼容原有的MMU硬件设计，AMD将页表项中原来存放物理页地址的字段划分出1个bit作为C-bit(enCrypted bit)，用于控制该表项指向的物理内存页是否需要加密。由于页表项的低12bit已经被用做传统的页表转换功能，因此C-bit只能放到存放物理页地址的字段，并且其具体位置和硬件架构相关，需要通过CPUID获取得到。注意，C-bit可以存在于PTE、PDE、PDPE甚至PML4E的表项中，因此C-bit既可以控制1个具体的物理页是否加密，可以控制整个PDE、PDPE、PML4E表包含的物理页是否加密。

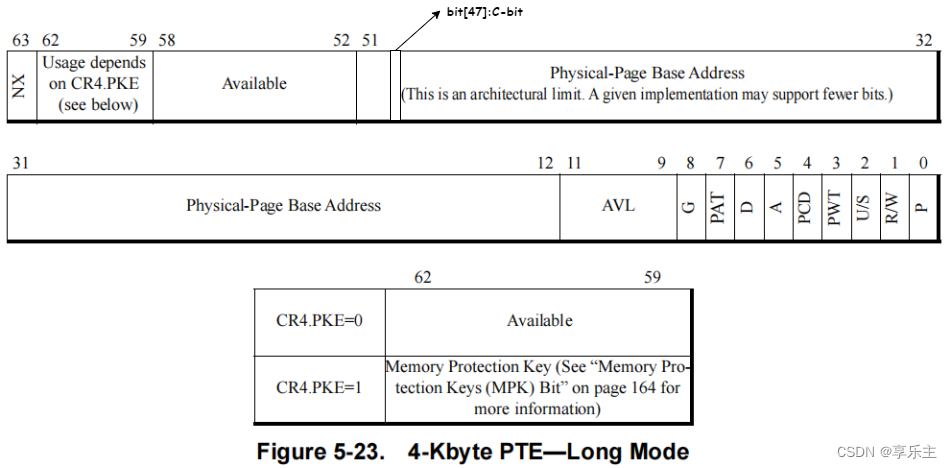

下图是AMD手册中1个4K页表项的字段描述，对于Hygon C86 7380 32-core Processor，其C-bit为bit 47。从硬件设计来看，AMD牺牲了至少1 bit物理地址位宽来支持内存页加密。
AMD利用页表项中的物理地址来支持内存加密，势必会导致物理地址位宽减少，AMD没有给出计算减少物理地址位宽的方式，而是提供了CPUID指令让用户查询， AMD手册中查询C-bit和PhysAddrReduction介绍如下图所示（Volume 3 Appendix E.4.17）：

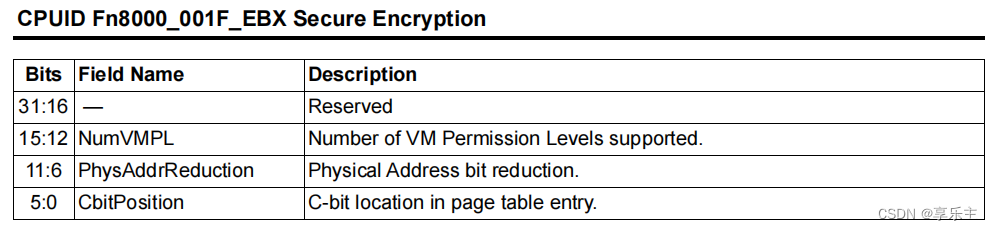

当EAX输入为0x8000001F，执行CPUID指令后，EBX寄存器中存放了CbitPosition和PhysAddrReduction相关信息：

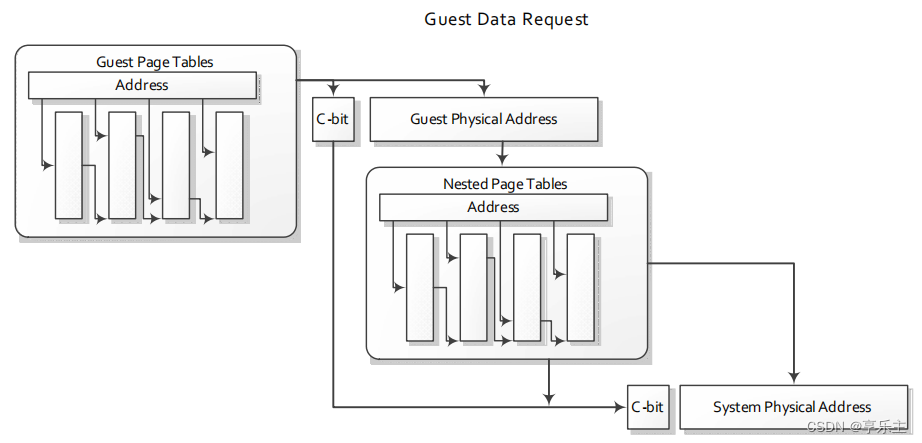

C-bit既能在CPU的非虚拟化(non-vitualized)模式打开，也可以在虚拟化模式且SEV特性使能的时候打开。在虚拟化模式下，使用NPT实现硬件辅助的内存虚拟化时，AMD CPU支持通过在Guest的页表项中设置C-bit来控制是否对GPA对应的物理页是否加密。Guest页表项的C-bit控制物理页是否加密原理示意图如下所示：
AMD NPT在检测到C-bit使能后，会在页地址转换时增加额外逻辑处理C-bit，具体为：

提取NPT的输入 — Guest页表项内容(GPA)，根据CPUID查询得到的CbitPosition信息在页表项中定位C-bit的位置，提取其内容并保存。
将GPA作为硬件NPT页地址转换的输入，得到HPA
将C-bit内容和2中得到的HPA一道，作为页表项内容填入物理内存页表

注意，通过CPUID查询得到的PhysAddrReduction，只对物理地址的宽度有影响，对Guest的GPA地址没有影响。假设查询得到PhysAddrReduction为5，那么原来52bit的物理地址HPA变为了52-5=47bit。对于GPA，其宽度只减少了1bit，即C-bit占用的那1bit。

C-bit的引入为系统软件提供了1个内存页加密的开关。在非虚拟化的应用场景下，为了让OS软件实现更细粒度的加密控制，AMD还设计了Multi-Key Secure Memory Encryption (SME-MK)特性，该特性允许OS软件将加密内存使用的密钥导入到SOC的内存控制器中，然后在内存加密时通过选择密钥ID(EncrKeyID)指定使用的密钥。SME-MK可以通过CPUID Fn8000_0023_EAX[MemHmk]来查询CPU是否支持，可以通过CPUID Fn8000_0023_EBX[MaxMemHmkEncrKeyID]查询EncrKeyID的最大值。
SME-MK特性可以支持OS上不同应用
