ZedGraph给LineChart添加数值 (转帖)

作为支持.net的强大的开源图表控件ZedGraph,最新版本是

New Update as of 28-Nov-2007 Version 5.1.4 + 4.6.4

官方主页:http://zedgraph.org/

SOURCEFORG主页:http://zedgraph.sourceforge.net/

5.x的是支持.net2.0的,4.x的是支持.net1.1的,由于个人原因,这里使用的版本为5.1.1的,方法大同小异。



由于是开源,很多代码可以从sample中找到,但是例子中没有LineChart的添加数值的方法。通过参考例子中给BarChart添加数值的方法,这里给出一个相对可行的解决方案。

1

ZedGraph中所有的元素都是以GDI+的技术画上去的,实际上我们要做的事情就是建立几个TextObject添加到图表中去,在这之前还要找到每个点所在的位置 。

实际做法也很简单,在

masterPane.AxisChange(g);

后面加一些代码:



int  ord  =   0 ;

foreach  (CurveItem mycurve  in  myPane.CurveList)

{
         LineItem line
= curve as LineItem;


if (line != null)

{
             IPointList points
= mycurve.Points;


for (int i = 0; i < points.Count; i++)

{

double xVal = points[i].X;

double yVal = points[i].Y;


string lab = yVal.ToString("0.00"+ "%"

                 TextObj text
= new TextObj(lab, (float)xVal , (float)yVal*1.01);

                 text.Location.CoordinateFrame
= CoordType.AxisXYScale;
                 text.FontSpec.Size
= 10;

                 text.Location.AlignH
= AlignH.Center ;
                 text.Location.AlignV
= AlignV.Bottom;
                 text.FontSpec.Border.IsVisible
= false;

                 text.FontSpec.Angle
= 0;
                 text.FontSpec.Fill.IsVisible
= false;

                 myPane.GraphObjList.Add(text);
             }

         }


         ord
++;
     }


注意:

  1. 在ZedGraph早期的版本中TextObj的名称为TextItem
  2. 画图的masterPane.AxisChange(g);语句在早期版本中为base.ZedGraphControl.AxisChange();
  3. curve.Points在现在的版本类型为IPointList ,早期为PointPairList
  4. 本代码中(float)yVal*1.01是为是产生一个向上的偏移,由于不知道Y轴的具体高度,如果用强位移的话会因Y轴刻度过短而达不到偏移效果。

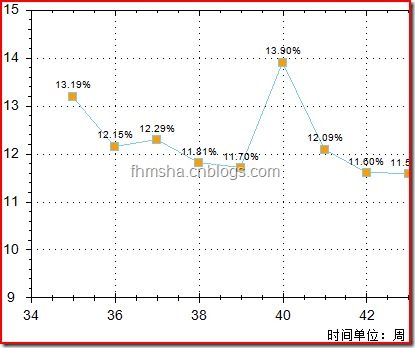

最后的效果图:

2
