从Vulkanised 2025大会，看未来图形技术发展 --原创 from HuangRan@图形达人

今年有幸去剑桥Arm公司参加Vulkanised 2025大会，为期3天的会议、接近36个议题，来自于AMD、Nvidia、Arm、Samsung、Meta等大厂专家的分享，内容从生态到系统、从软件到GPU硬件、从Shading Language到底层驱动，涉及方方面面。接近200个人的会议室几乎坐满了这个世界上最懂图形的专家，有机会借此机会交换观点、关注未来图形技术发展几乎是每一个人来到这儿的目的。

1. Vulkan的发展
Vulkan从2016年推出1.0版本以来，已经经历了长达8-9年的发展。还深深记得在2016年，第一次尝试这个API的时候，我们在Android上的图库上做了从OpenGLES到Vulkan的切换，CPU的负载降低了近20%（通过CPU overhead减少），很明显在诸多场景里面（如缩略图）拿到了性能和功耗收益。但是，令人遗憾的是，最终没有商用，因为图形驱动对于Vulkan支持的稳定性还不足以支撑它的商用。
但是高性能、低负载的特性在当时的工作中让自己的内心里埋下了一个种子，相信Vulkan必然有朝一日会成为图形渲染的核心API，替代OpenGL/OpenGLES。

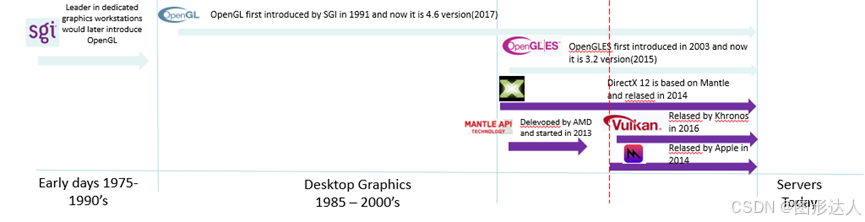

我们可以翻一翻过去图形API的发展历史：

OpenGLES当时为了移动端而从OpenGL API里面剥离出来，成为了一个子集进行单独演进。而随着移动端SoC能效的限制，OpenGLES的缺点逐渐显现，CPU overhead重、无法并行化等让性能不堪重负。
而自此，从AMD Mantle而衍生出来的Vulkan被Khronos接手，开始推进。自此，Vulkan在CPU低负载、并行提交指令等方面就盖上了标签。

2. Vulkanised大会是什么？关注什么？
Vulkanised大会自2018年开始举办，已经将近有7年的历史。从一开始只是某几个厂商的个位数参加，到今天发展到200人（还是因为在Arm举办，人数受限），能够看到其快速发展。过去几年主要在英国、美国、德国等地举办。
今年的赞助商如下：

覆盖了从桌面（Nvidia）到移动（Arm、Samsung、VeriSilicon），覆盖了从标准(Khronos)到生态（LunarG）的厂商。

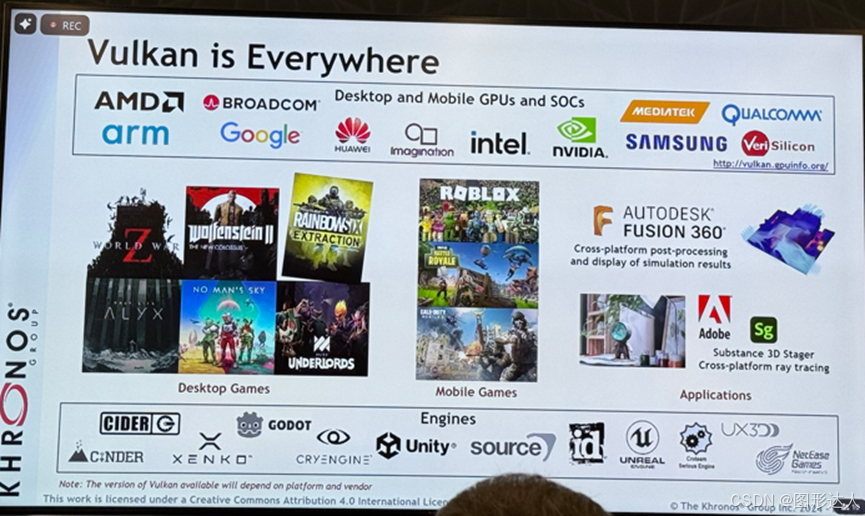

而生态参与者就更广泛了：

我发现一个特点，中国厂商来参加的很少，Huawei作为其中重要的代表，能有幸参与并深度互动，是一件幸事。
更多的图形专家来这里主要为了社交，为了获取信息。图形这个圈子并不大，唯有和这个行业不断接触，才有机会走对路、不偏。比较有意思的还是这个Board Discussion的环节：

能够看到这个生态当前是谁在主导：自坐到右分别是Samsuang、AMD、Collabora、Nvidia、ARM的代表。我提了其中的一个问题（Multi GPU的支持），也引发了大家诸多的讨论，技术的交流没有边界。

3. Vulkan 1.4和未来发展

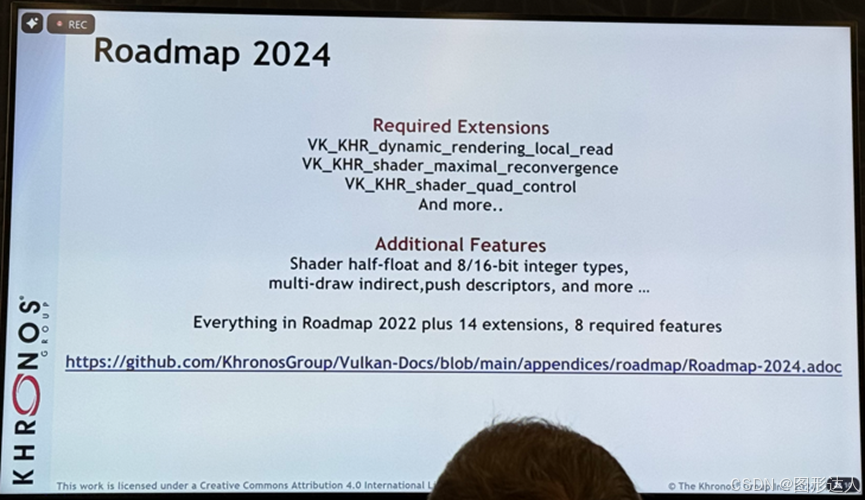

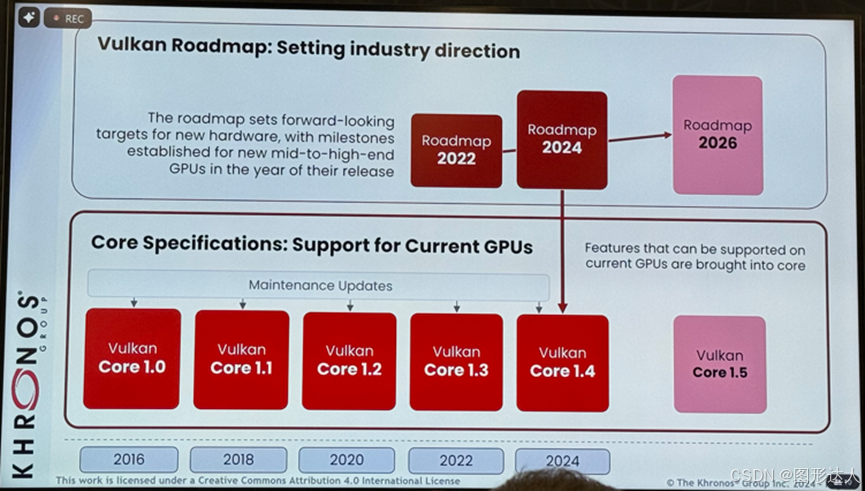

Vulkan当前已经发展到1.4版本，这个API版本是在上个月东京的Siggraph Asia上刚刚发布的，我们可以看到其Roadmap：

其中，每两年会产生一个新的Core版本，Roadmap代表孵化过程，牵引硬件，而Core代表稳定的API。
在新的Vulkan 1.4里面的特性，可以看到对于Dynamic Rendering、Multi-draw Indirect、Streaming Transfers等特性做了扩展，加强了对GPU driven的特性增强，并且移动端要求更高效的使用Tile，减少DDR吞吐等：

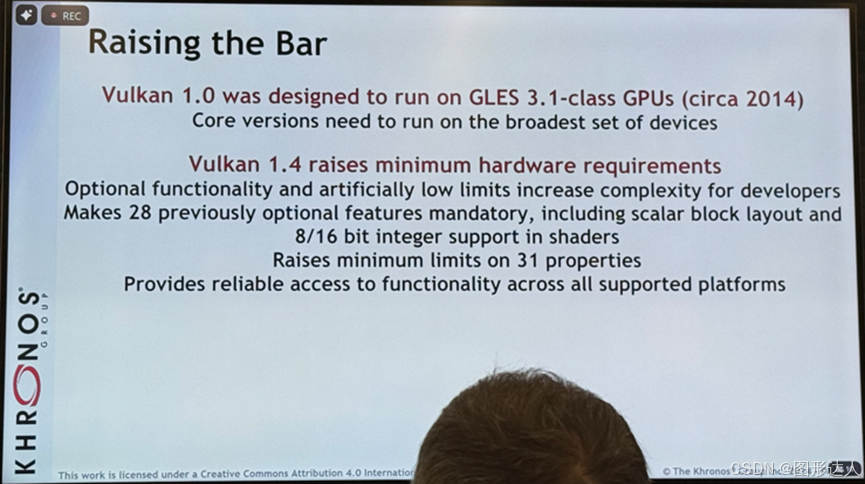

另外，一个新的变化就是过去Vulkan的碎片化非常之严重，而1.4开始尝试提升最低的硬件要求：

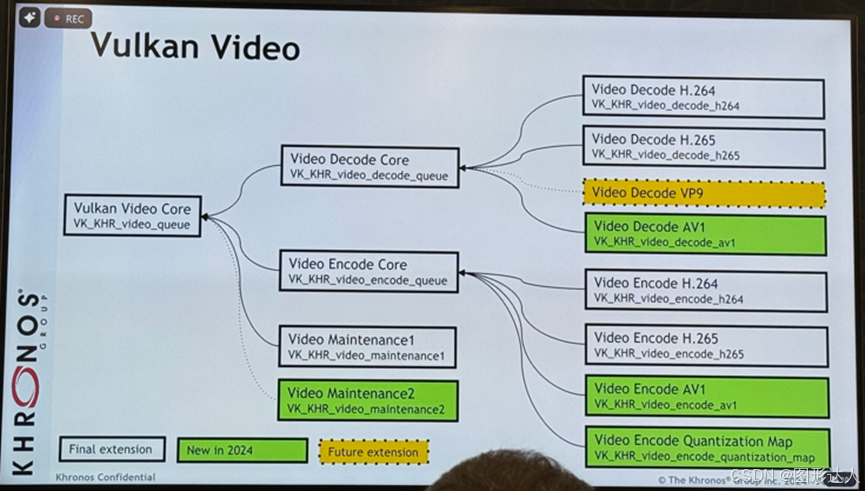

后面就是对Vulkan video的增强，除了过往的H.264、H.265支持外，增加了AV1支持：

而Shader这块增加了新的Slang语言，并HLSL使用了Spir-V作为中间IR表达。这就让微软的图形生态可以对接到Vulkan上：

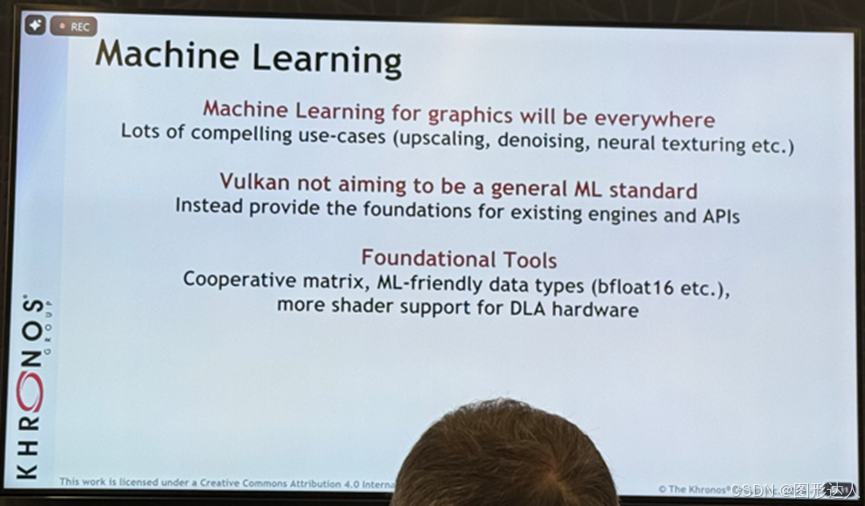

不仅如此，随着AI的加持，Machine Learning也成为Vulkan支持的一部分，可以用于超分、降噪、神经表达纹理等：

4. 图形的3个维度
这次大会议题达36个之多，我做了一些总结，大概分为12类，如下：

• Vulkan Roadmap：Ralph Potter的Vulkan Update,
• Vulkan Machine Learning(ML)：Matrix计算、Neural Networks、Neural Texture Compression
• Vulkan Mobile：三星的Vulkan swapchain、Arm的ASR，Arm的最佳实践，Vulkan on Android、GPU调试
• Vulkan Compute：引力波计算（Gravitational Waves ）
• Vulkan Shading Language(SL): SPIR-V(IREE、MLIR)、HLSL、Slang、
• Vulkan 驱动：lavapipe的软件渲染
• Vulkan Saftely：Arm主讲
• Vulkan Ray Tracing：Meta的和Nvidia(移动端和Desktop端)
• Vulkan Video：L3Harris-ForcesX的.net8 SilK.net and Avalonia，Meta的Ycbcr，Nvidia的new video extension，Igalia的Vulkan video
• Vulkan 生态：Blender切VK，Vulkan游戏with rust开发，Mesa Lavapipe支持Video
• Vulkan 特性：Igalia的Device-Generated commands，Saarland大学的subgroup使用，AAD使用color volume（HDR）
• Vulkan 基础：LunarG的Karen的SDK以及Ecosystem，GPUhang，Debug GPU,Vk-Bootstrap，VK renderer；Arm的libGPUyader

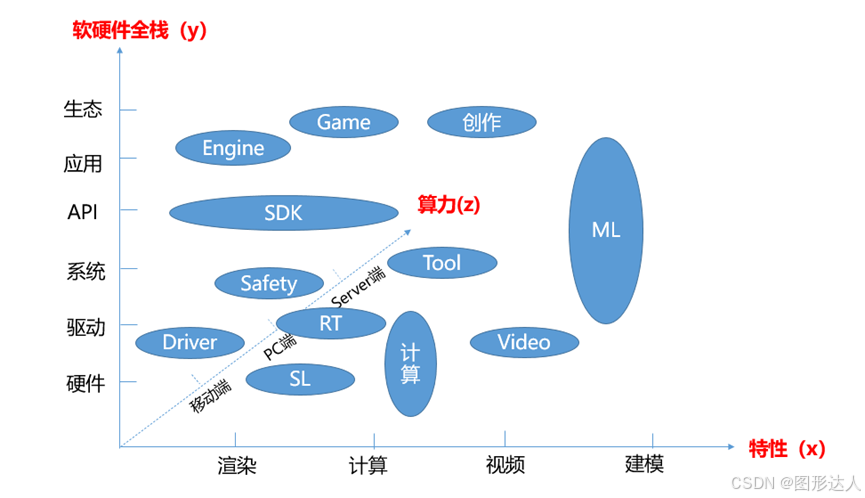

从我自身的理解来看，Vulkan涉及3个维度的内容，图示如下：

这3个维度分别是：
1） 特性维度：包括渲染、计算、视频、建模等
2） 软硬件全栈维度：包括自底向上的硬件、驱动、系统、API、应用、生态等
3） 算力维度：包括移动端、PC端、Server端

这恰恰体现了图形系统之复杂，真正掌握图形技术，你不但要懂硬件和驱动，还要具备OS图形框架知识，而最重要的应用和生态到底怎么使用。而且图形渲染仅仅是图形领域的一个点，还有计算、视频和建模（神经网络），同时贯穿不同算力的SoC，包括移动端、PC端和Server端。

篇幅有限，我想我们重点介绍几块：ML和神经网络渲染、Shading Language、移动端变化、以及生态四个部分：

4.1 Machine Learning和Neural Rendering

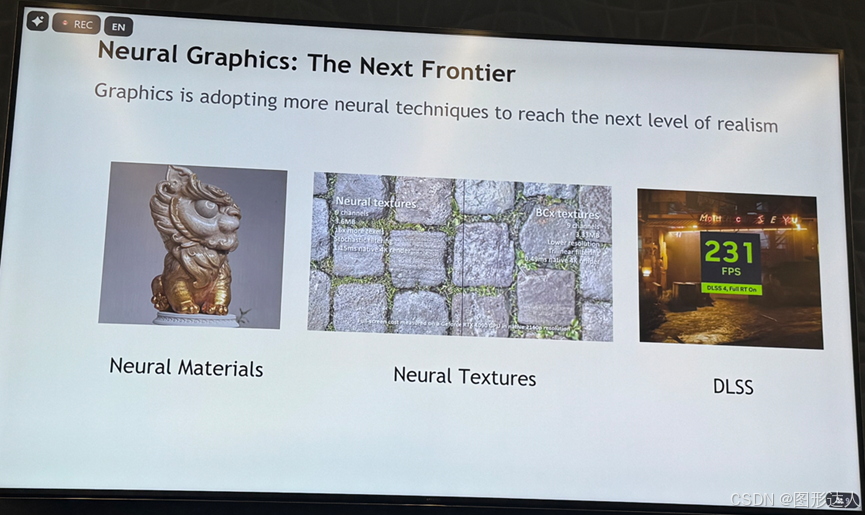

我们首先看看Machine Learning和Neural Rendering，这块随着AI的快速发展让它成为热点。为什么这么说呢？因为当前无论是超分、插帧、RayTracing降噪、纹理压缩等，使用Neural Rendering的方法，比起传统GPU的渲染会更加快速完成。尤其是Nvidia在这块的带动效果非常明显，这次Nvidia带来了3个议题，包括Matrix计算、纹理压缩和神经网络渲染。我们快速一探究竟：

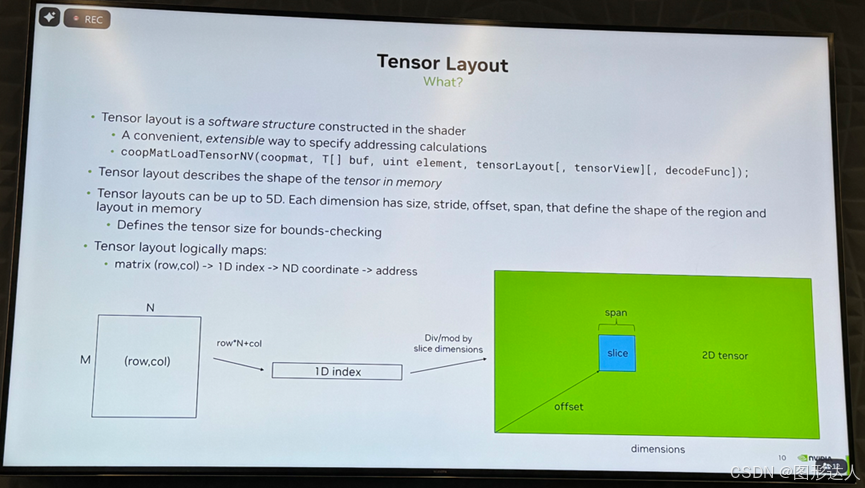

首先是Matrix计算：

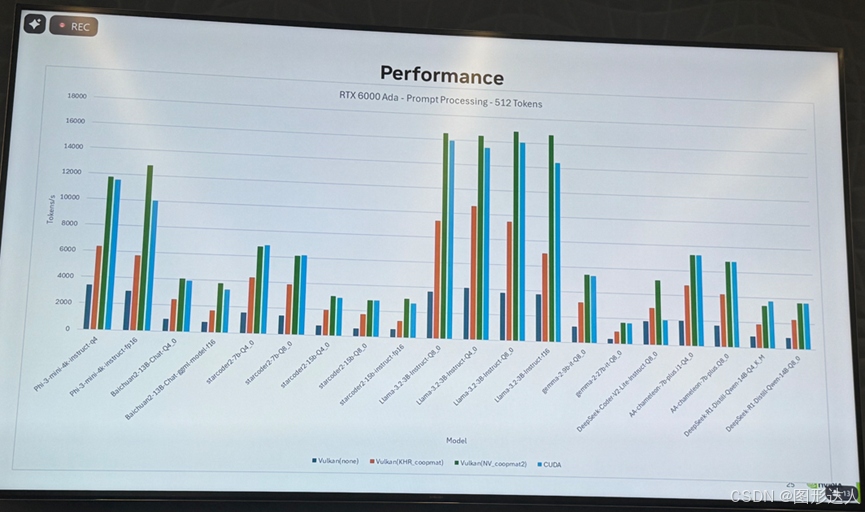

通过Tensor的表达和神经网络计算，可以比传统GPU提升更快的访存和计算效率。

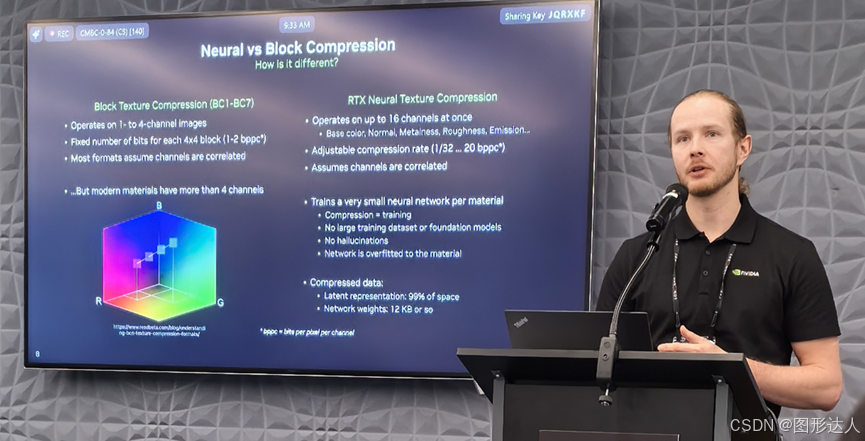

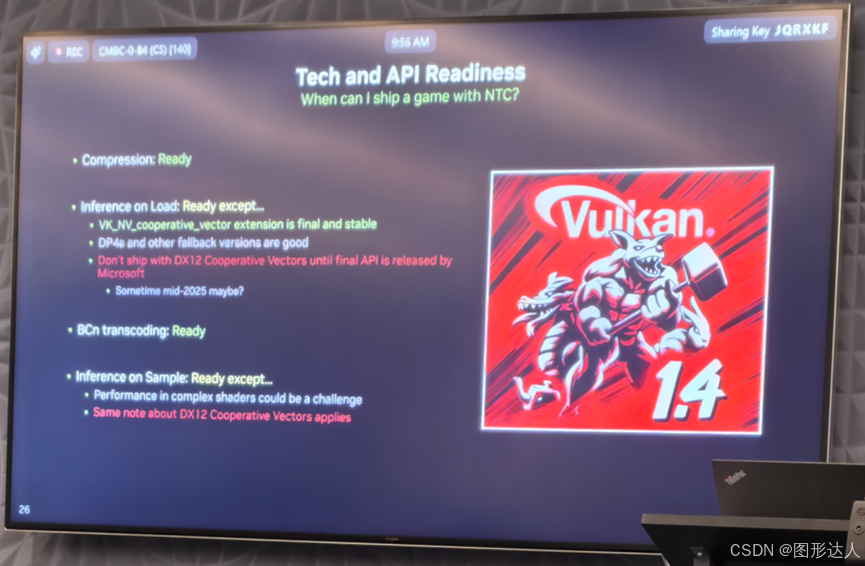

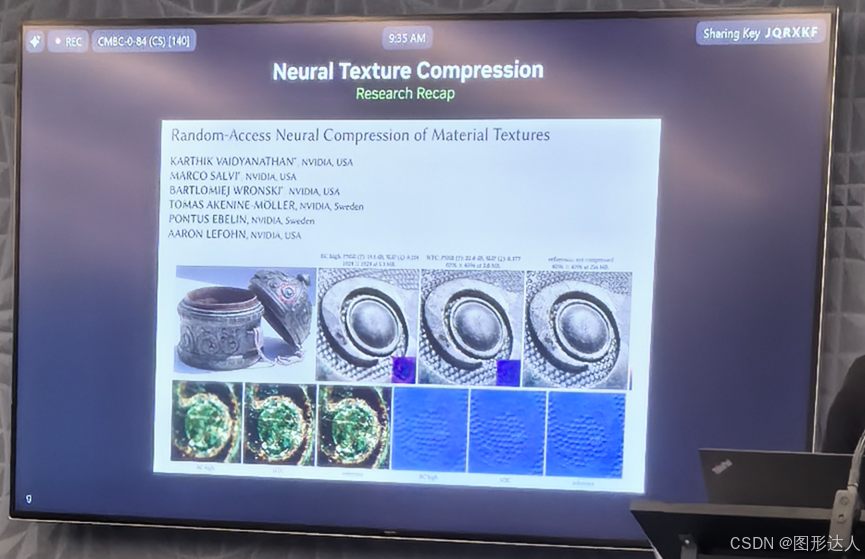

其次是纹理压缩，这块Nvidia今年release了一篇文章介绍这块，叫做NTC，引入了神经网络的纹理压缩方案：

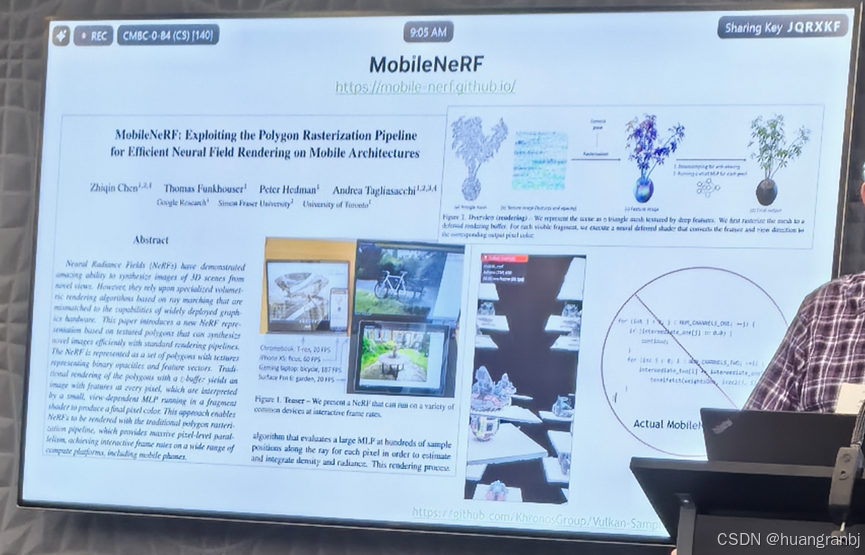

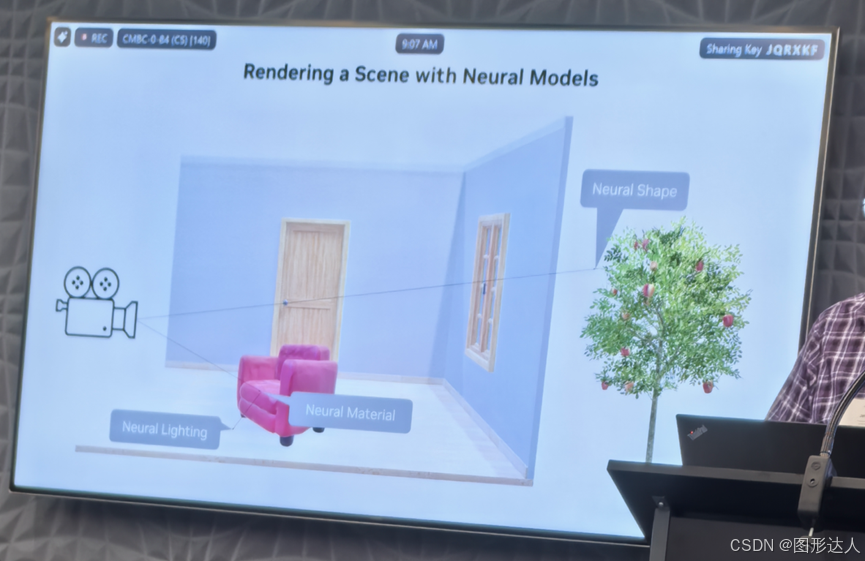

最后是渲染shader中使用Neural Networks，借助新的Nvidia的Slang语言，可以达成高效计算与渲染，其中也包括了对于Nerf的支持：



因此，对于未来的渲染来说，无论是光照、材质、纹理都可以进行神经网络的加速计算。

4.2 Shading Language

对于Shading Language而言，就不得不提Mesa和LLVM。从2007年至2016年，我几乎用去了8年时间在图形驱动的工作之中，无论是KMS/UMS、CRTC的Display使能、DRM的渲染、还是Mesa 3D的支持都做过大量的Radeon驱动开发，也有幸进入到了图形的大门（尤其是自己非常庆幸从硬件和驱动入门图形学），可以这样说，除了操作系统，图形驱动是最复杂的软件系统。

而LLVM是Mesa的编译Shader的模块，包括前端和后端，重点会讲描述为高级语言的Shader Language编译成IR，最终生成ISA的binary，用于GPU执行。

而Spir-V就是一种IR表达。随着Machine Learning和神经网络渲染的加入，Shading language迎来了新的变化：
1） LLVM MLIR的支持可以更好的使能多计算资源（如多GPU等）
2） 增加了新的Slang，以连接传统渲染和神经网络渲染
3） 支持了微软的HLSL，让HLSL可以转换为Spir-V

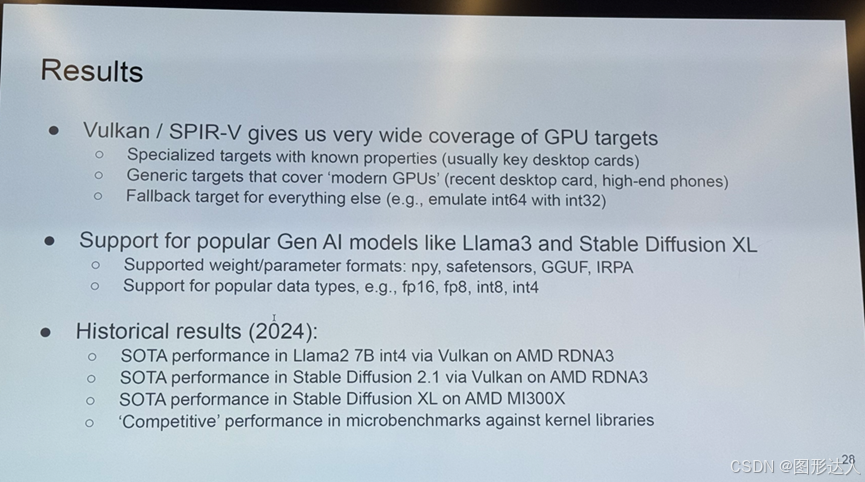

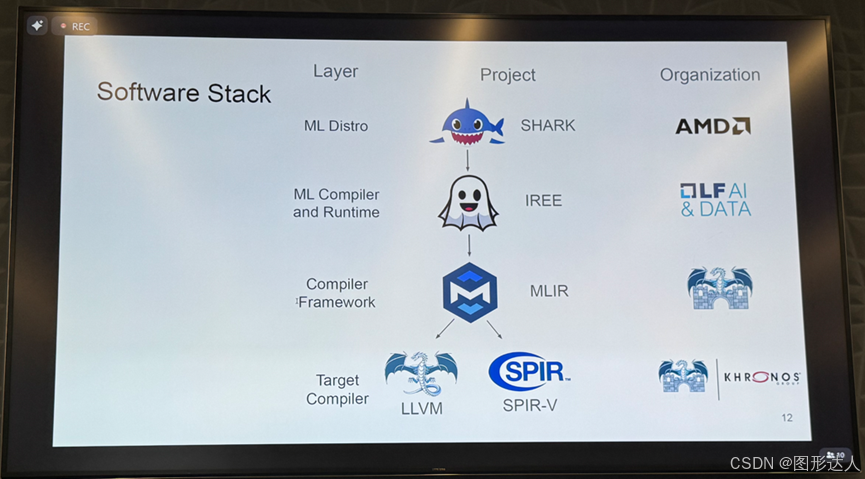

首先看MLIR的支持：



通过MLIR->Spir-V的过程，可以更好地使能更多的GPU硬件来做神经网络计算，尤其是对Liama3和Diffusion模型可以支持的更好。

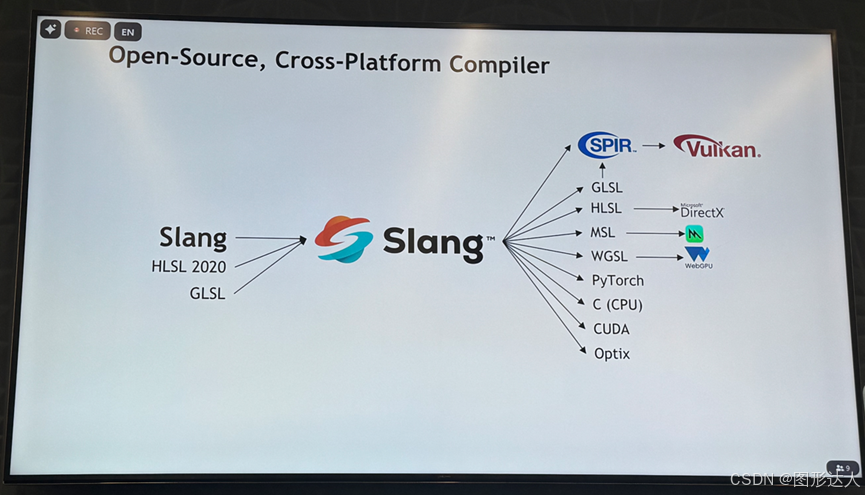

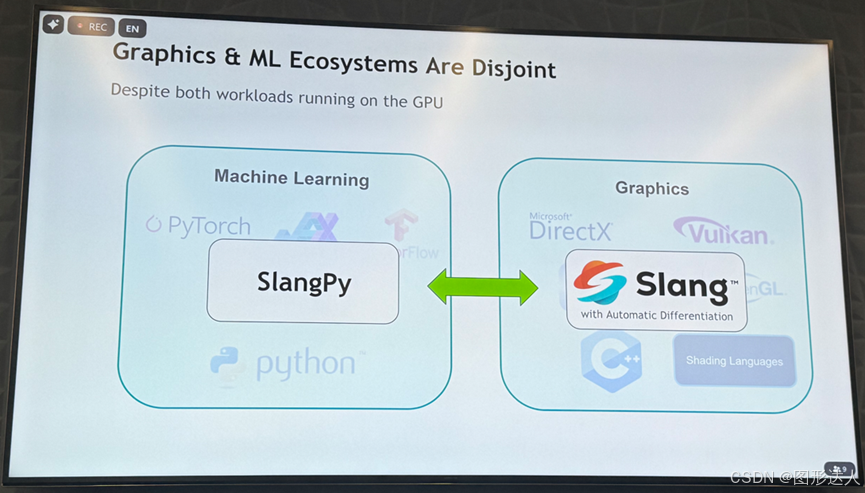

我们再来看Slang：

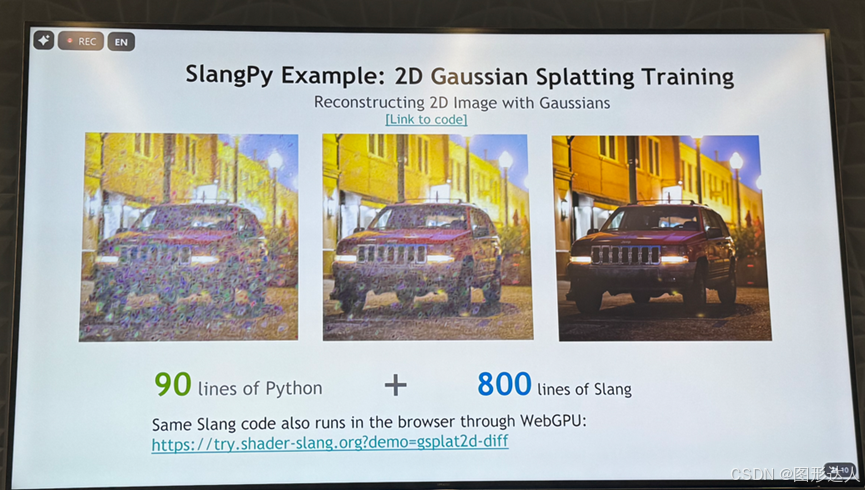

这个分享是最有意思的一个分享，也解答了我的很多疑惑，关于传统渲染和神经网络渲染，Slang以及Slangpy做了最好的桥梁，支持了2D/3D Gaussian Splatting。

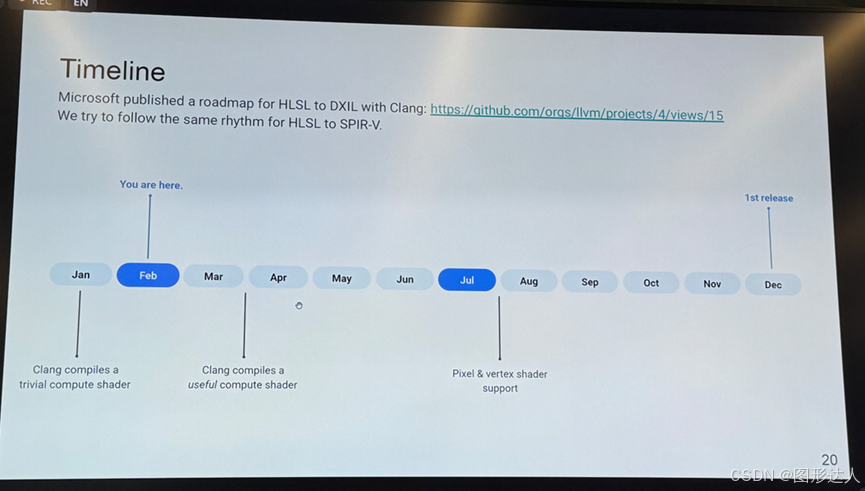

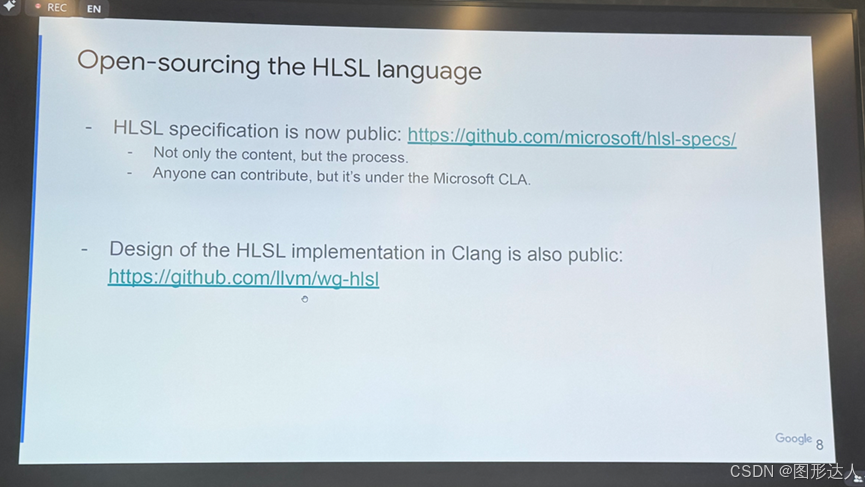

最后看下微软的HLSL：


非常有意思的是，支持HLSL这件事情，Google也在参与，我想更多的是其考虑未来微软DirectX的API生态如何到Android系统上的支持，毕竟苹果做了Game Porting Toolkit，移植了大量的微软游戏生态。

4.3 移动端变化
说起移动端变化，这次Vulkanised大会的3个分享给我留下了很深的印象，也能看到Vulkan移动端的生态在逐渐成熟。这3个分享分别是ARM的ASR超分、Google的Vulkan策略以及Samsung的图形工具链条。

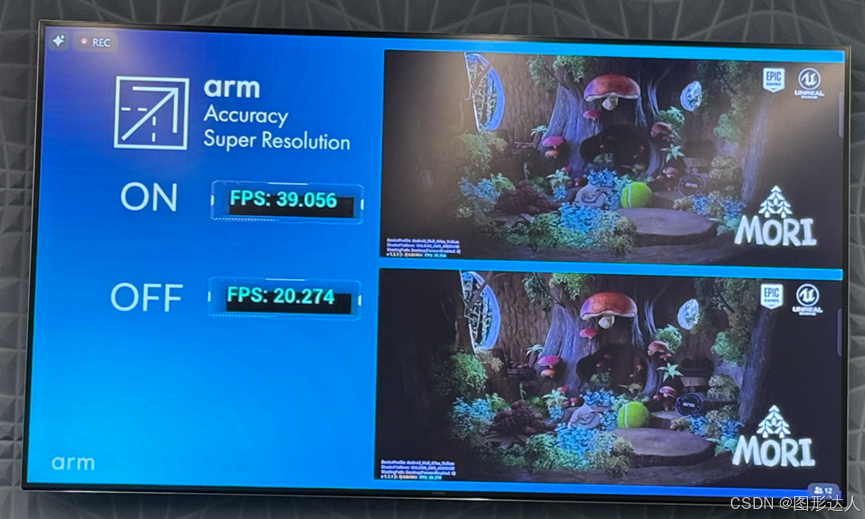

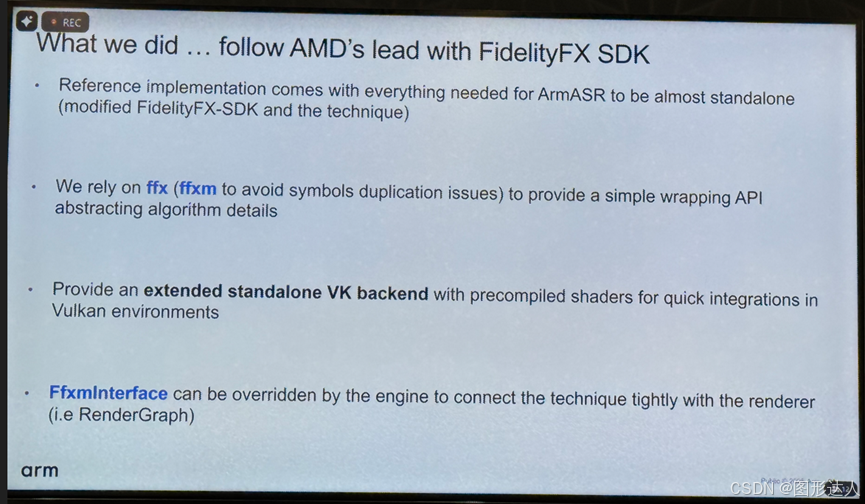

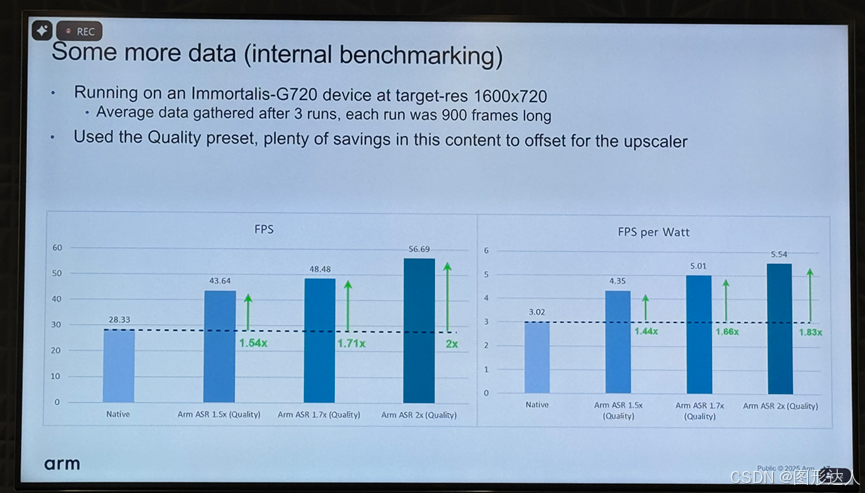

移动端其实在整个发展过程中，在不断地吸收Desktop和Server的发展，比如Ray Tracing，包括最近Meta也在搞移动端的Ray Tracing。包括插帧/超分，如苹果的MetalFX，这次ARM推出了自己的ASR超分技术。

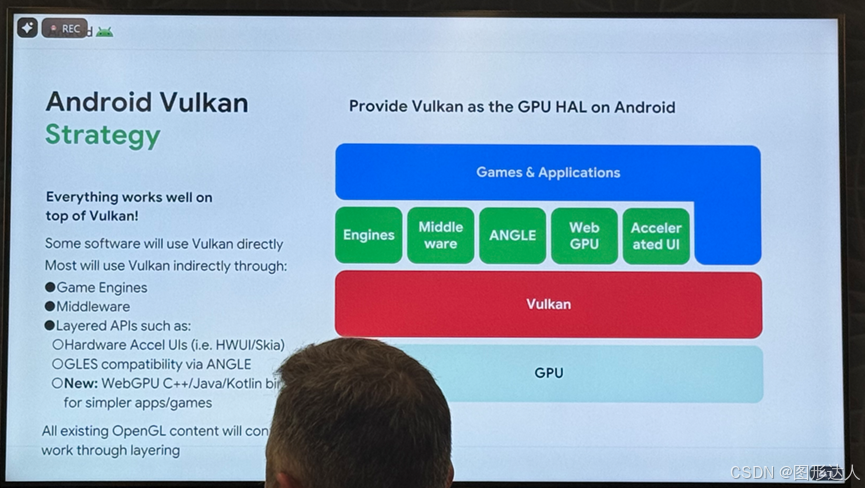

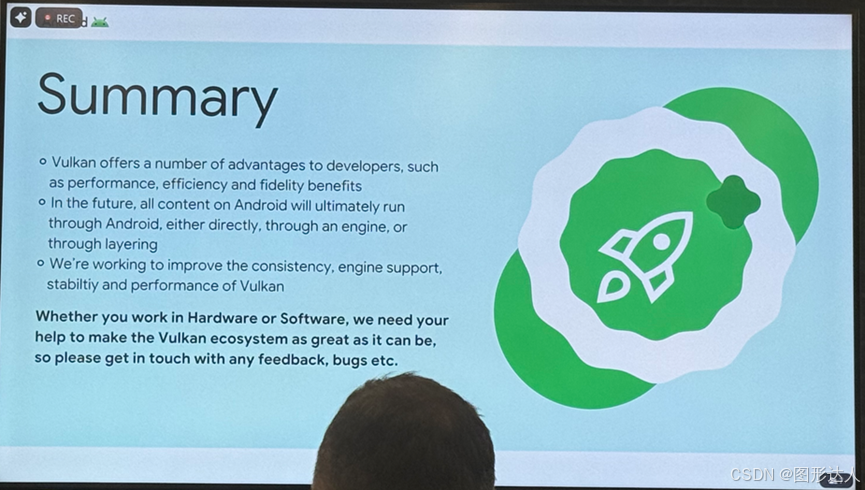

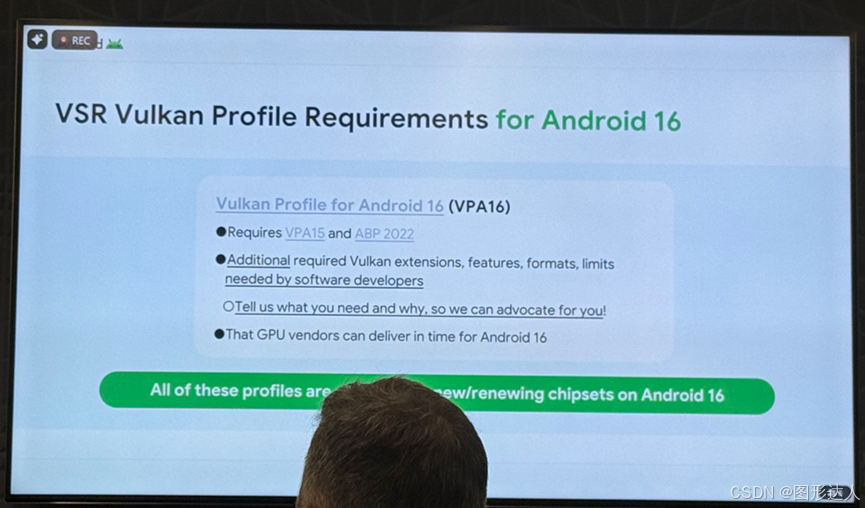

而Google的Vulkan策略收到其多GPU vendor的影响，并不是很快。但是，这次其分享的内容给出了非常明确的信号，Android今后不再有GLES driver，而统一都走Vulkan。

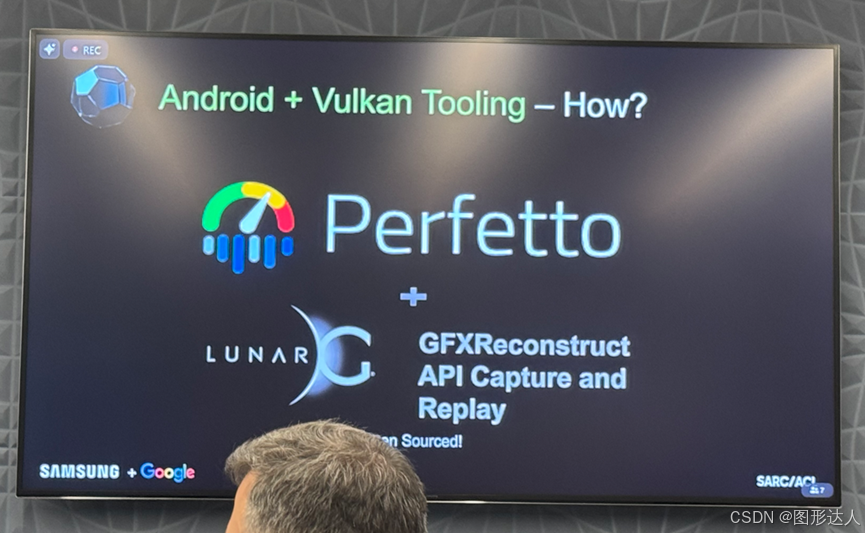

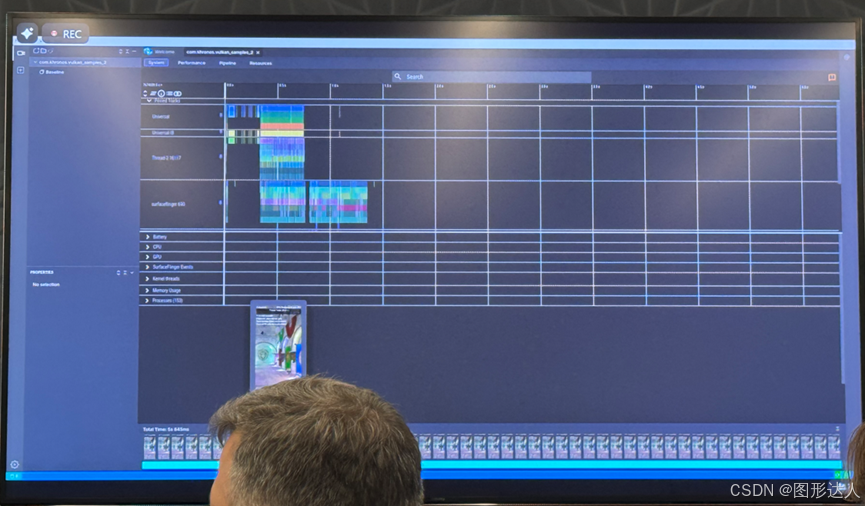

最让我震撼的还是Samsung和Google做的一站式、端到端图形调优工具，借助于Perfetto+GFXReconstruct API能力，可以实现从粗粒度到细粒度的调试，对标Xcode，这一点非常值得借鉴。由于篇幅原因，我这里仅仅贴一些图：








4.4 生态进展

说到生态，不得不又说回到之前2016年做的那件事情。由于驱动不稳定，没能让Vulkan 1.0上线。不过，就在去年整个鸿蒙切到了Vulkan，无论是2D、3D渲染，都走到了Vulkan，非常地不容易。今天回首去看，仍然十分感概于这么多年的努力，让这件事情发生，为鸿蒙的图形栈构建了最为重要的根基。这件事就连Google到今天也没能做到。
而这次Vulkanised大会，非常开心地看到了Vulkan生态的快速推进，尤其是两个议题，非常有意思：

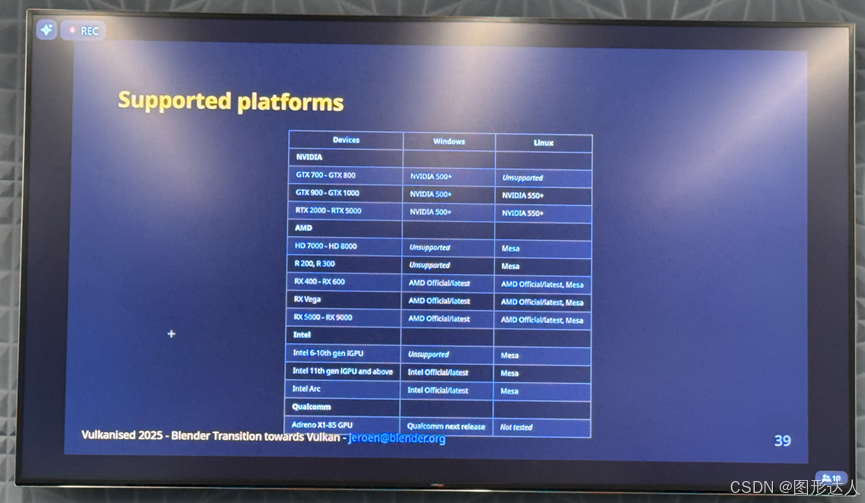

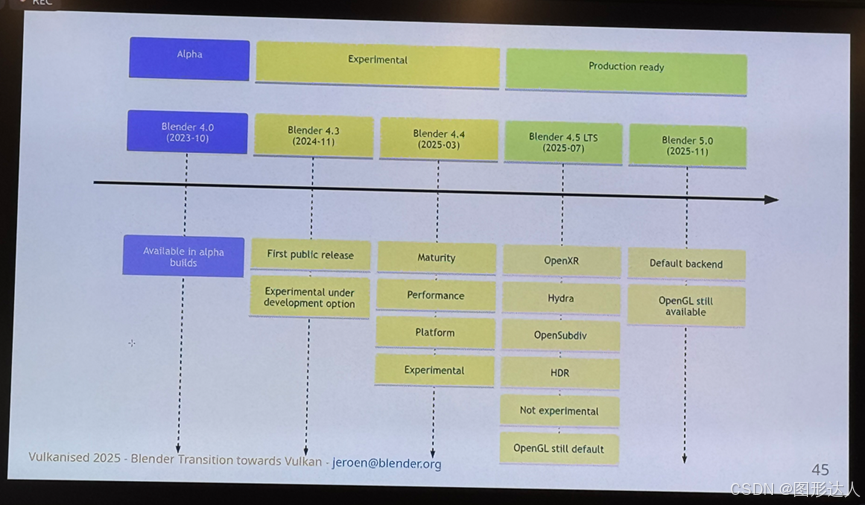

1） Blender支持Vulkan

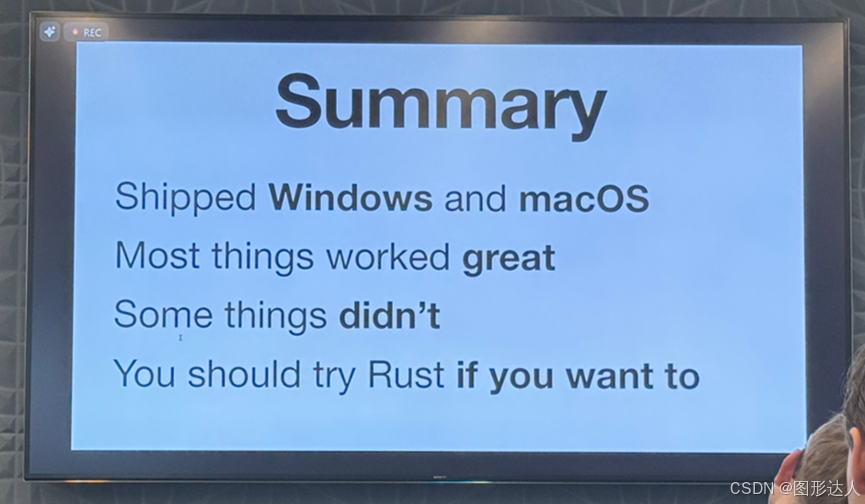

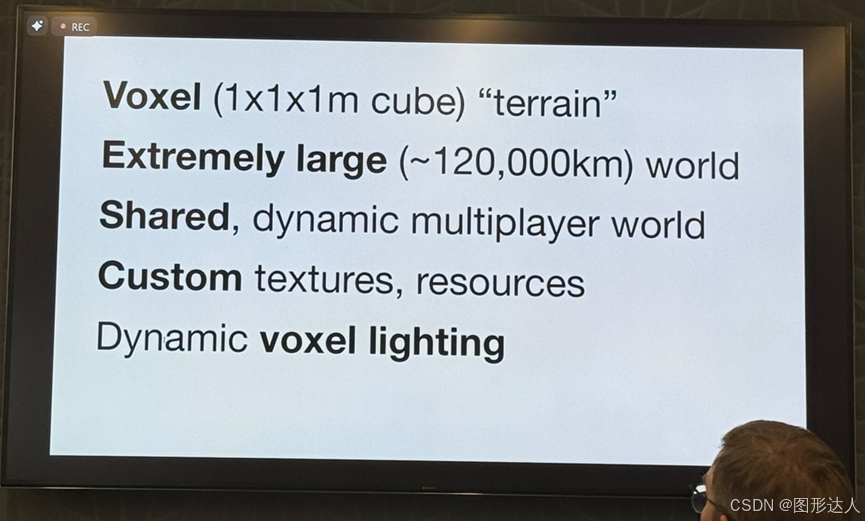

2） 迷你世界游戏使用Rust+Vulkan支持Windows和MacOS
Blender支持Vulkan标志了生态的创作工具真正使用Vulkan在进行渲染，也说明Vulkan的生态真正影响了App厂商下决心去使用。而Rust+Vulkan改写整个迷你世界，则也间接证明了Vulkan在游戏生态的发展。
附上一些内容：







5. 图形技术未来之展望

限于篇幅，确实有太多内容都没有展现出来，这次大会的收获远超预期，虽然伴随着非常疲惫的身体，但是内心对于图形技术发展的趋势愈发清晰，也让我有强烈的意愿做了这篇文章的分享，可以让更多地图形领域工作者对于未来图形之发展有所把握。

未来图形不仅仅限于渲染，在计算（参考CUDA）和神经网络渲染（参考Slang）都会快速发展，而且会“渲染+计算+神经网络”深度结合。这不但对GPU硬件，尤其是移动端GPU硬件提出了新的要求，而且在Shading language、驱动（尤其是Mesa、LLVM）、硬件开发的VK API上都有冲击，要及早地去迎接这个变化。

而具体到移动端，DDR的bandwidth依然是大问题，所以如何更好地使用Tile、如何把渲染+计算+网络的流水做的更加紧密协作、如何利用GPU Driven减少CPU overhead都是重要的演进方向。

要想做好移动端的图形，要真正打通应用-OS-驱动-硬件的全链路，发挥出端到端控制的优势。

而幸好，鸿蒙图形栈已经具备了雏形，切换了Vulkan底座，构建了完整的图形管线，它正在向正确的方向上快速、稳健地迈进…
