ConstraintLayout

2018-08-09

https://developer.android.google.cn/reference/android/support/constraint/ConstraintLayout
A ConstraintLayout is a ViewGroup which allows you to position and size widgets in a flexible way.

版本支持

ConstraintLayout是一个支持库，向前兼容到Android9，以后还会添加更多的新特性。现在公司的产品的最低版本支持都在2.3之上，部分产品最低版本支持保持在4.4之上。这就意味着我们不需要关心最低版本支持的事情。

新特性

在使用新特性的时候是不能有循环依赖的，比如相对定位，不能A依赖于B的位置，B依赖C的位置，而C又依赖A的位置

Relative positioning

相对定位是ConstraintLayout中最基本的构建方式，也就是一个空间相对于另外一个空间进行位置确定，可以在横向和竖向上进行约束：

Horizontal Axis: left, right, start and end sides
Vertical Axis: top, bottom sides and text baseline

如果我们需要让ButtonB在ButtonA的右侧，如下图：

在布局文件中只需要：

    <Button android:id="@+id/buttonA" ... />
    <Button android:id="@+id/buttonB" ...
            app:layout_constraintLeft_toRightOf="@+id/buttonA" />

这就告诉系统 让buttonB的左边约束于buttonA的右边
下面列出了所有可用的约束方式：

• layout_constraintLeft_toLeftOf
• layout_constraintLeft_toRightOf
• layout_constraintRight_toLeftOf
• layout_constraintRight_toRightOf
• layout_constraintTop_toTopOf
• layout_constraintTop_toBottomOf
• layout_constraintBottom_toTopOf
• layout_constraintBottom_toBottomOf
• layout_constraintBaseline_toBaselineOf
• layout_constraintStart_toEndOf
• layout_constraintStart_toStartOf
• layout_constraintEnd_toStartOf
• layout_constraintEnd_toEndOf

各约束位置如下：

上面这些约束关系全部都是本身相对于另外一个控件(使用@id方式引用另外控件)或者父布局(使用parent方式引用父控件)进行约束

Margins

这里的外边距和其他布局方式的外边距一样，不能是负数，属性如下：

• android:layout_marginStart
• android:layout_marginEnd
• android:layout_marginLeft
• android:layout_marginTop
• android:layout_marginRight
• android:layout_marginBottom

添加的一个新属性是 maiginGone,当一个约束目标的可见性为GONE的时候(View.GONE)，可以改变当前控件的外边距，比如B是相对于A进行约束，当A不可见的时候，可以改变B的外边距，也就是B的外边距可以根据Ade可见性设置不同的值，属性如下

• layout_goneMarginStart
• layout_goneMarginEnd
• layout_goneMarginLeft
• layout_goneMarginTop
• layout_goneMarginRight
• layout_goneMarginBottom

Centering positioning and bias

** Centering Positioning **
如果对一个控件的左右(上下)都添加的约束，那么ConstraintLayout的表现就像有两个大小相等方向相反的力在拉这个控件一个样，比如

<android.support.constraint.ConstraintLayout ...>
    <Button android:id="@+id/button" ...
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent/>
</>

表现如下：

这样就会产生居中效果，如果子控件和父控件的尺寸相同，这写属性就没有意义了

** bias **
当遇到上面这种约束的时候，我们可以使用bias属性让控件偏向于哪一个方向,属性如下：

• layout_constraintHorizontal_bias
• layout_constraintVertical_bias
  例如，如下代码：

<android.support.constraint.ConstraintLayout ...>
    <Button android:id="@+id/button" ...
        app:layout_constraintHorizontal_bias="0.3"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent/>
</>

表现如下：

Circular positioning (Added in 1.1)

这个属性是1.1版本添加进去的，可以使用angle和distance来约束一个控件的中心点和另外一个空间的中心点的位置关系，这样就可以把空间定位在一个圆上，可用属性如下：

• layout_constraintCircle : references another widget id
• layout_constraintCircleRadius : the distance to the other widget center
• layout_constraintCircleAngle : which angle the widget should be at (in degrees, from 0 to 360)

示例如下：

<Button android:id="@+id/buttonA" ... />
<Button android:id="@+id/buttonB" ...
      app:layout_constraintCircle="@+id/buttonA"
      app:layout_constraintCircleRadius="100dp"
      app:layout_constraintCircleAngle="45" />

表现如下：

Visibility behavior

ConstraintLayout对于被标记为GONE的控件有特殊的处理。一般布局中，GONE控件是不会展示在界面上并且不再属于布局的一部分，但是在布局计算上，ConstraintLayout和传统布局有很大的区别

1. 传统布局下，GONE控件会被认为大小是0，也就是一个点
2. 在ConstraintLayout中其大小仍然按照可见大小计算，但是其外边距为0

Dimension constraints

Minimum dimensions on ConstraintLayout

可以像普通控件一样设置最小最大尺寸,属性如下：

• ** android:minWidth ** set the minimum width for the layout
• ** android:minHeight ** set the minimum height for the layout
• ** android:maxWidth ** set the maximum width for the layout
• ** android:maxHeight ** set the maximum height for the layout

这些属性当ConstraintLayout的宽高为WRAP_CONTENT时有效。

Widgets dimension constraints

可以通过android:layout_width和android:layout_height设置控件的尺寸，有三种方式：

• 固定值
• WRAP_CONTENT
• 0dp, 相当于MATCH_CONSTRAINT

前两种方式和普通布局表现出来的行为一样。最后一种会通过约束来重新设置控件尺寸，如果设置了margin，在布局计算的时候也会被考虑进去。

上图中的a是wrap_content,b是0dp，c是设置了margin的0dp。需要注意的是，在ConstraintLayout中，MATCH_PARENT是不推荐使用的。

WRAP_CONTENT:enforcing constraints (Added in 1.1)

如果控件实际尺寸超过了约束的尺寸，那么约束就会失效，这时候可以添加如下属性来限制：

• app:layout_constrainedWidth=”true|false”
• app:layout_constrainedHeight=”true|false”

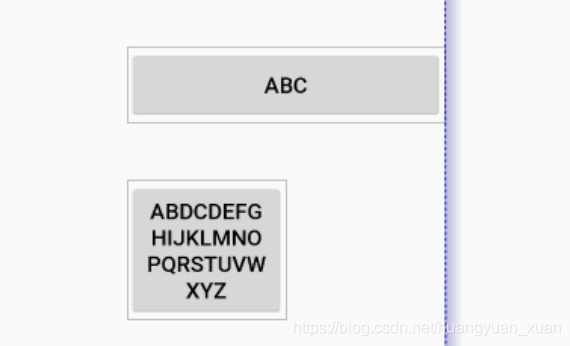

将B控件约束于A控件和父控件的中间，尺寸都为wrap_content

这时候如果将B控件填充很长的文件，那么B控件的左侧则会突破约束，和A控件的中心对齐，如果我们不想要这种方式，还是要求B的左侧和Ade右侧对齐，则可以天剑
layout_constrainedWidth="true"属性进行约束，实例如下：

MATCH_CONSTRAINT dimensions (Added in 1.1)

当控件的尺寸被设置为MATCH_CONSTRAINT时，默认的行为是占据所有的剩余空间，可以使用如下属性来更改此行为：

• ** layout_constraintWidth_min ** 和 ** layout_constraintHeight_min ** : will set the minimum size for this dimension
• ** layout_constraintWidth_max ** 和 ** layout_constraintHeight_max ** : will set the maximum size for this dimension
• ** layout_constraintWidth_percent ** 和 ** layout_constraintHeight_percent ** : will set the size of this dimension as a percentage of the parent

Percent dimension

To use percent, you need to set the following:
想要使用百分比布局，需要设置如下属性：

1. 控件宽高设置为 MATCH_CONSTRAINT (0dp)
2. app:layout_constraintWidth_default属性值设置为percent
3. 设置 layout_constraintWidth_percent或者layout_constraintHeight_percent属性值(0-1之间)

下面的TextView控件将占据剩余宽度的50%和剩余高度的50%,示例：

<TextView
        android:id="@+id/textView6"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/colorAccent"
        app:layout_constraintHeight_defa
