ESP8266远程控制开关示例超全面详细

1 背景描述
ESP8266模块是比较标准方便的wifi开发模块，把他当做为单片机，有输入输出引脚和操作指令、内存，就是一个计算机了。引脚收发接口可做串口通讯，WIFI接口依照无线wifi协议通信，都是TCP/IP协议发展的。网上的帖子资料太杂乱。（软件包我发出的下载帖子中，不知道能审核过吗？）
（1）简单测试硬件：用AT指令即可，仅用于调试ESP8266模块是否正常。ESP8266模块烧写AT固件即可，固件认为是操作系统。
（2）编写应用程序控制：需烧写可编程的NodeMCU固件，在对应云系统申请即可；基于lua语法编写应用程序，通过ESPlorer工具下载应用程序，手机可控制LED灯的亮灭。当然还有基于Arduino编程的方法。本文基于ESPlorer工具讲解，lua是脚本语言。
2搭建环境

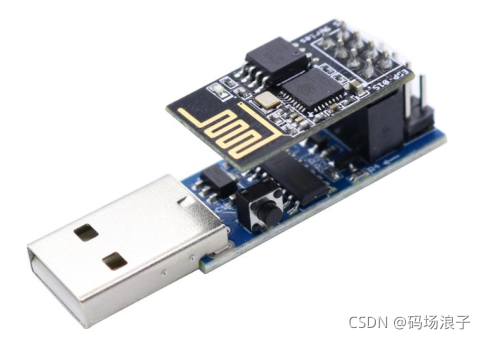

1.1硬件ESP8266-01S

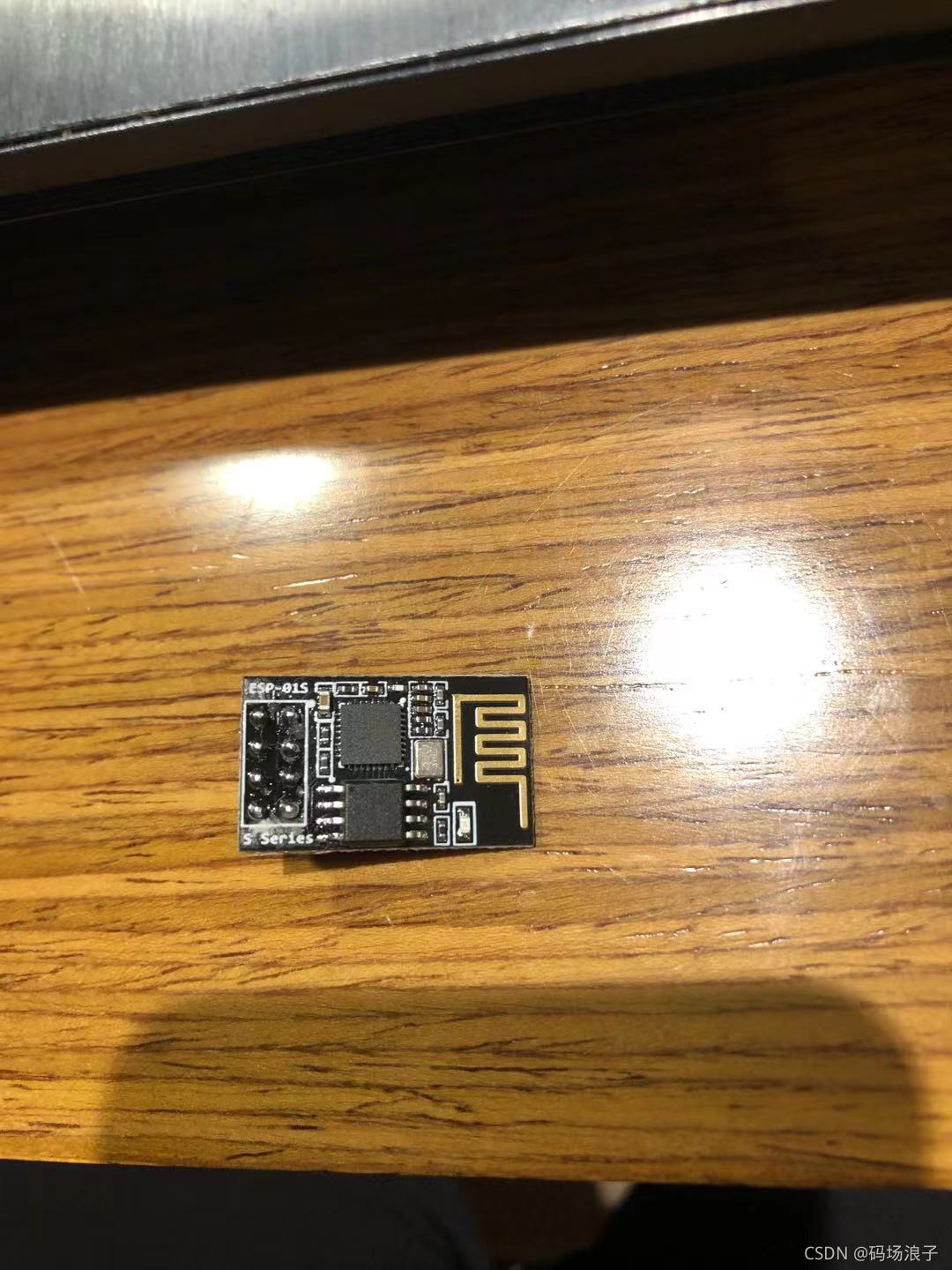

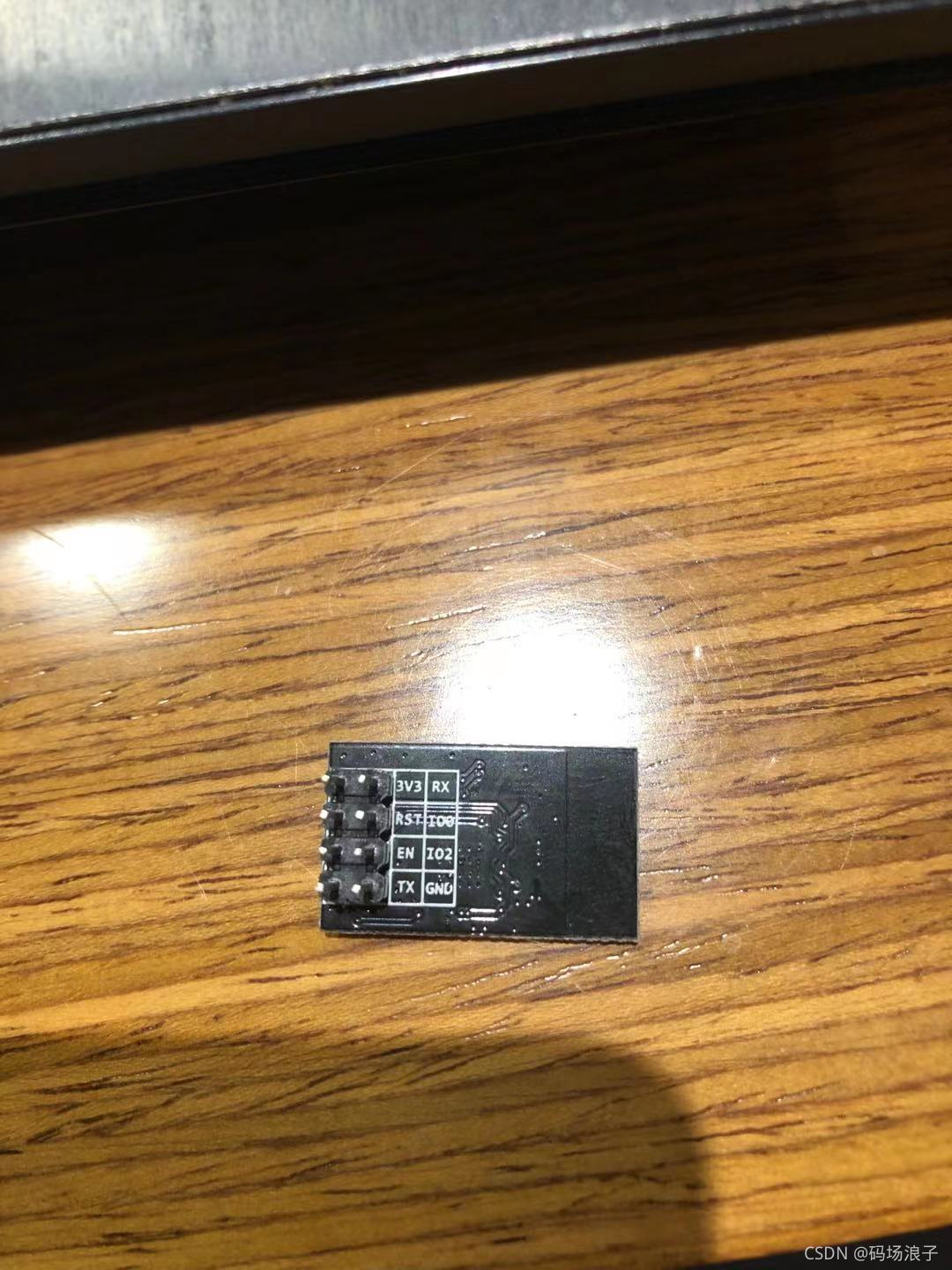

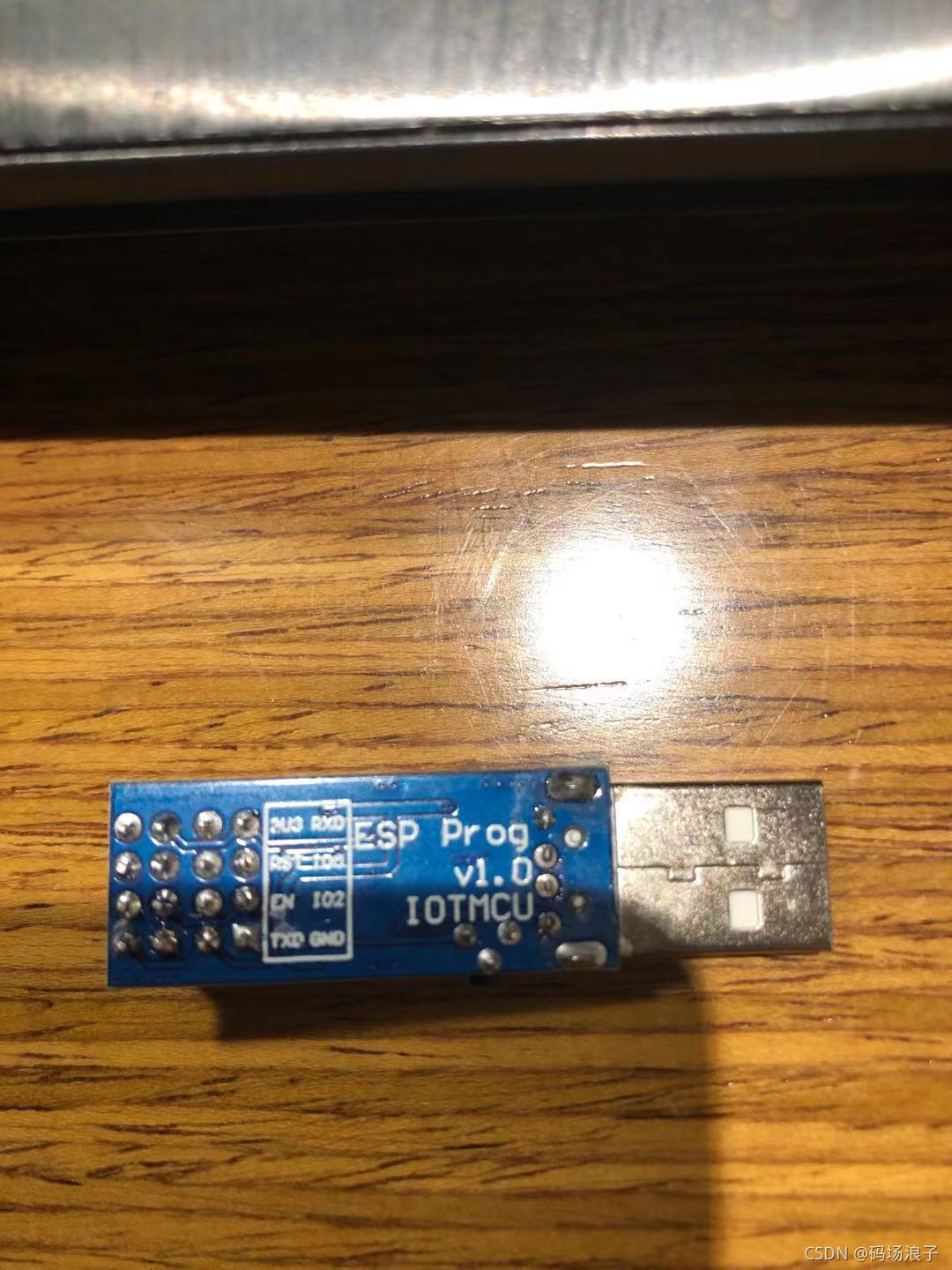

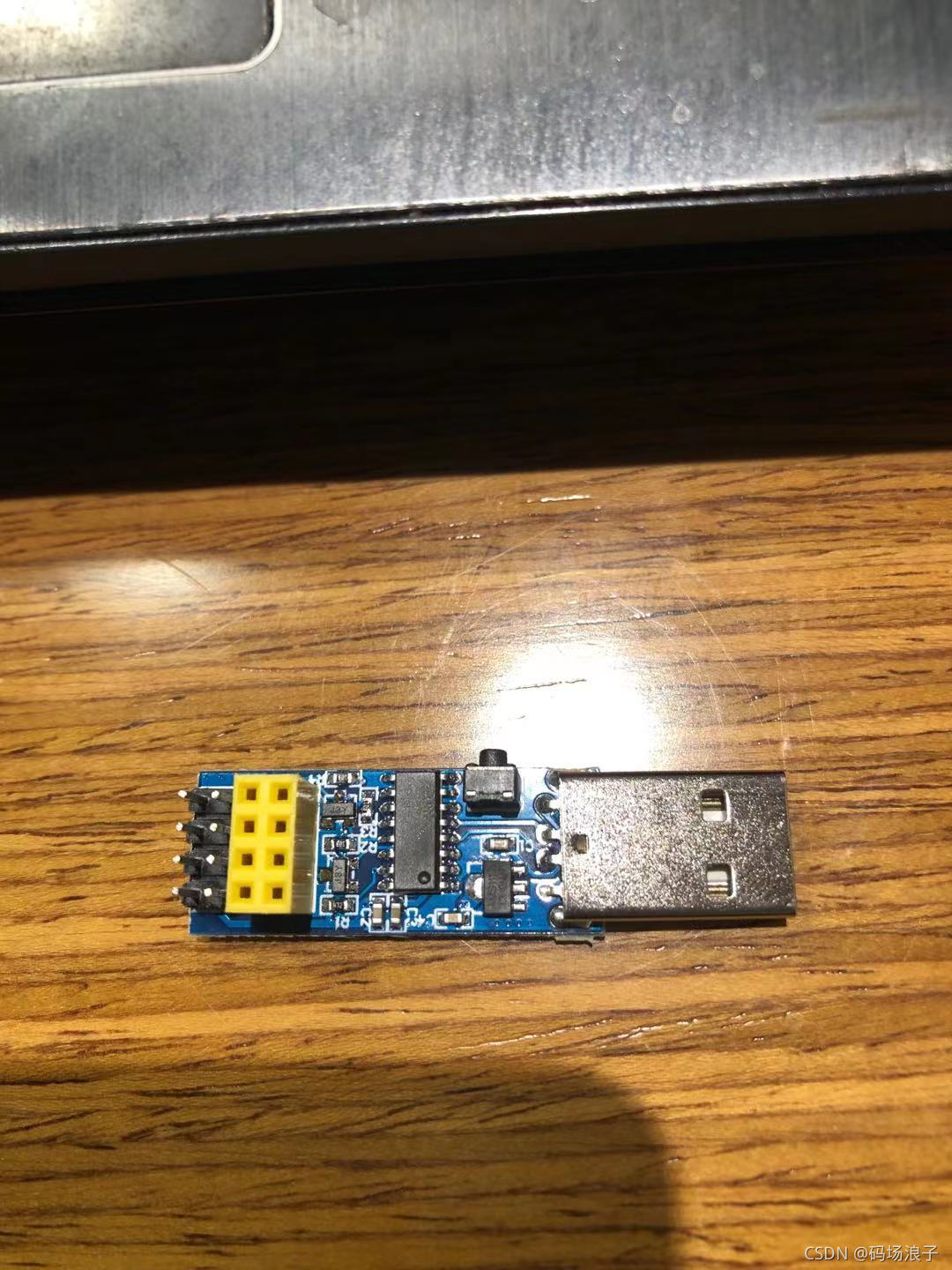

实物可在拼多多购买，有相应资料但很杂乱。记得去网上查找下电路图，板子上写着ESP Prog v1.0 IOTMCU，看下引脚连接。主要看电源引脚、复位和使能开关、收发接口，GPIO口，模块上有GPIO0和GPIO2在使用，找下对应的标号，后面要编程，网上资料较多。
在这里插入图片描述

在这里插入图片描述

1.2软件准备
1.2.1烧录工具

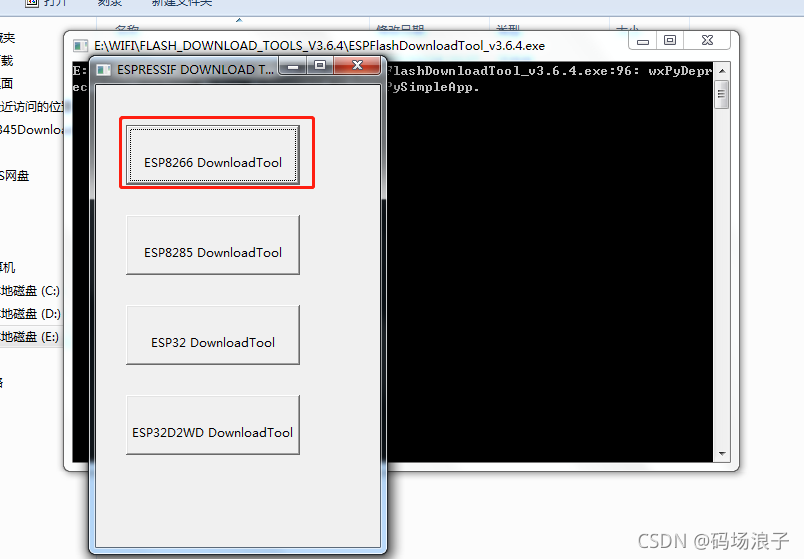

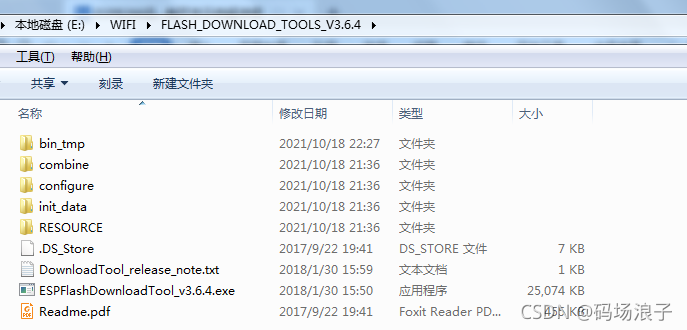

建议使用ESPFlashDownloadTool_v3.6.4.exe这种老固件工具，带有erase功能，但烧写速度不如ESPFlashDownloadTool_v3.4.4.exe；ESPFlashDownloadTool_v3.4.4.exe也可以。不建议使用ESP8266Flasher.exe。去网上下载很多的。
在这里插入图片描述

1.2.1 固件

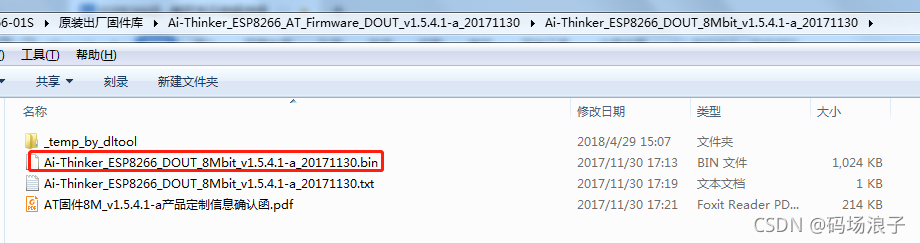

（1）AT固件用于测试硬件模块，网上搜索可以下载
在这里插入图片描述

（3）NodeMCU固件
申请网址：
https://nodemcu-build.com/index.php

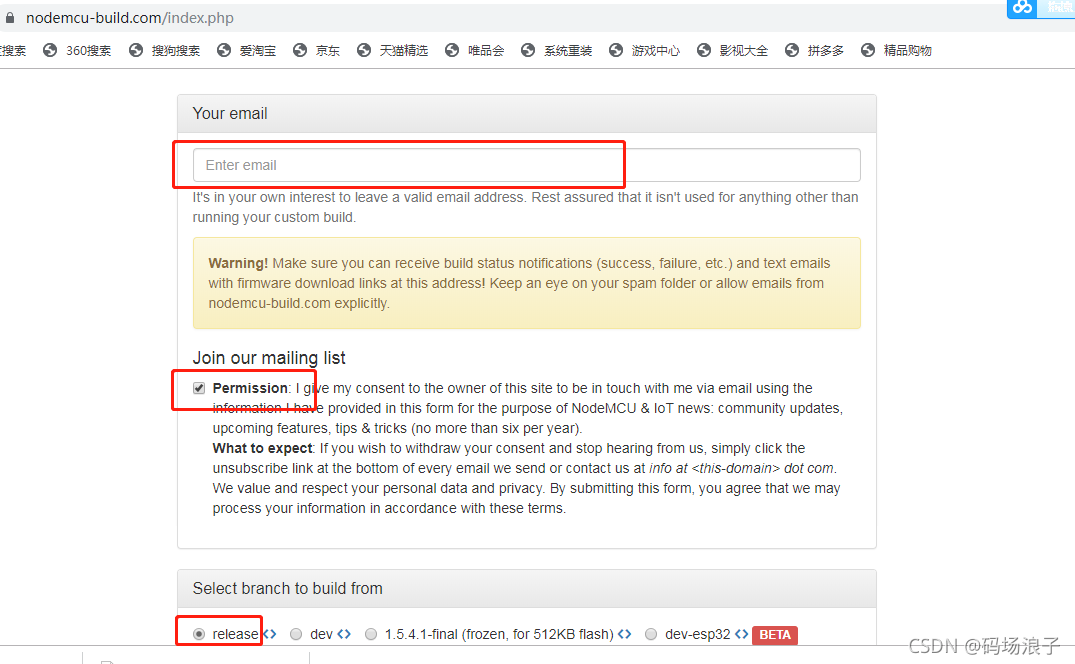

填写信息：邮箱、email许可、release版本（比较稳定）。

在这里插入图片描述

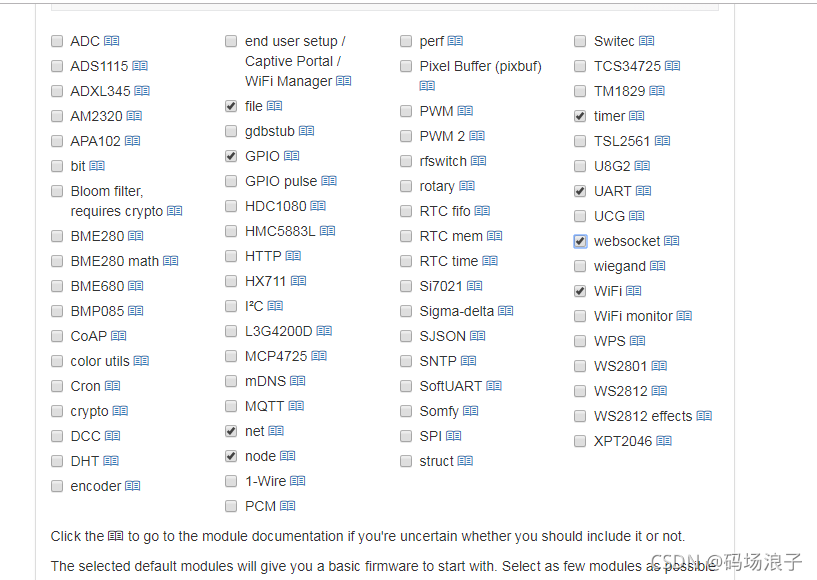

模块列表：
在这里插入图片描述

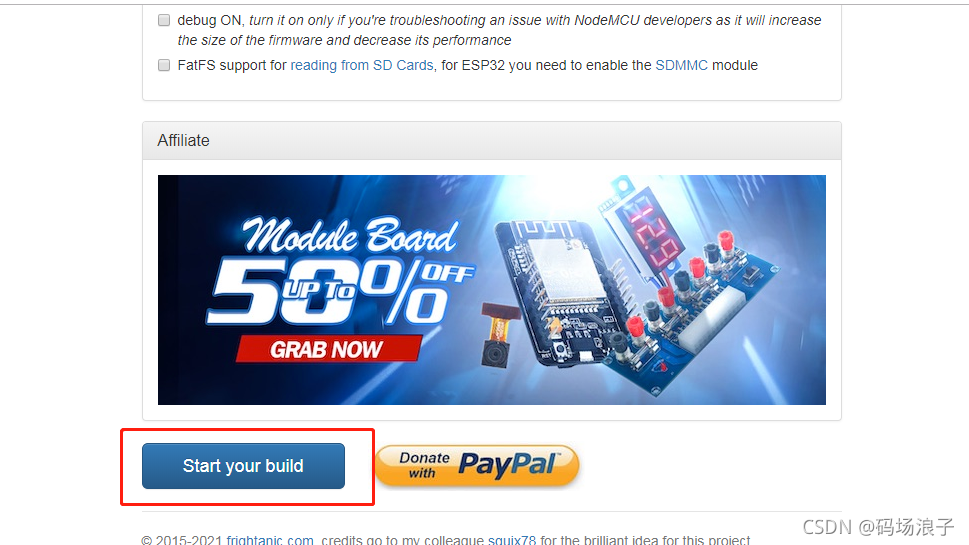

提交即可，过后编译完后在邮箱收到下载包：
在这里插入图片描述

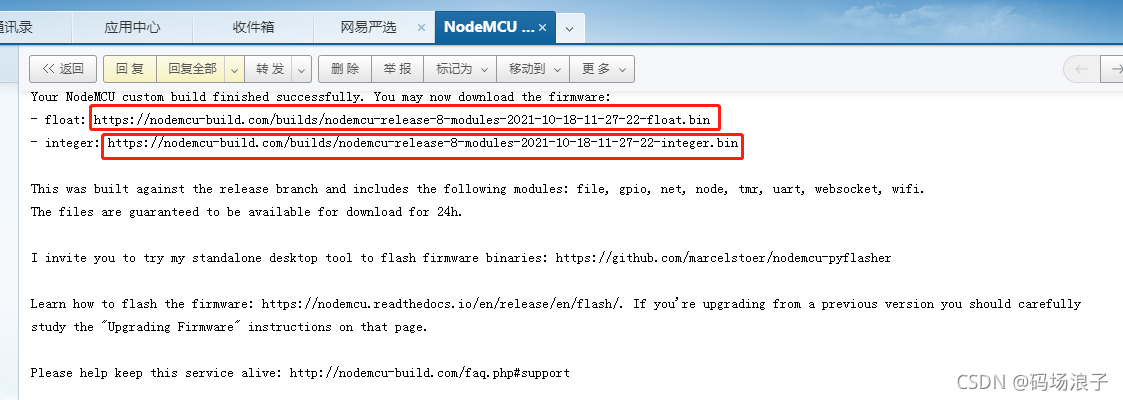

邮箱下载包链接：
在这里插入图片描述

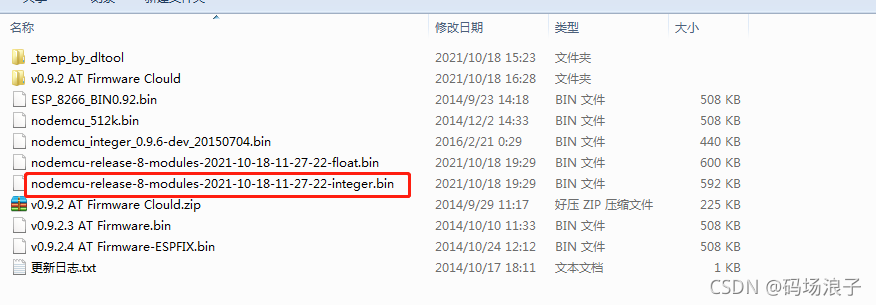

选用integer类型的包，占用内存小：
在这里插入图片描述

1.2.2 应用程序编程工具
Java的JDK安装，ESPlorer依赖java虚拟机启动：

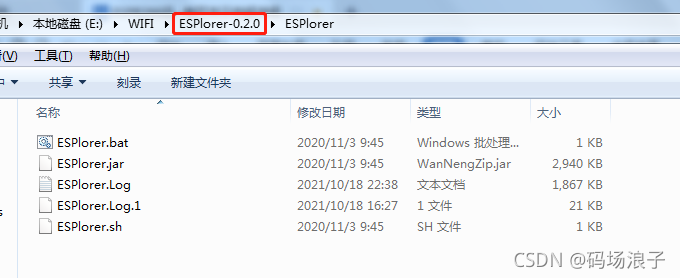

ESPlorer从github上找版本，2.0版本基本功能无bug，运行bat免安装即可。
在这里插入图片描述

1.3烧录固件
使用ESPFlashDownloadTool_v3.6.4.exe下载
步骤一：
连接串口实物到电脑USB之前，要安装CH340驱动，网上很多可以下载。
在这里插入图片描述

步骤二：

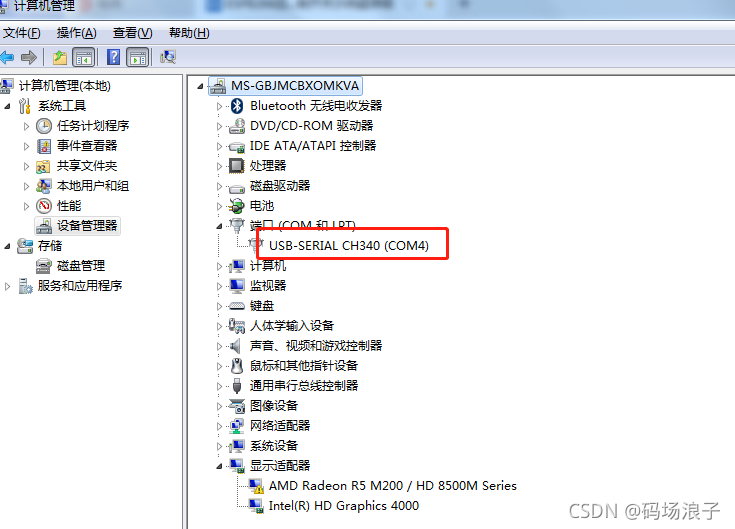

在电脑上找到端口号，win7系统默认不显示，百度下可以解决。

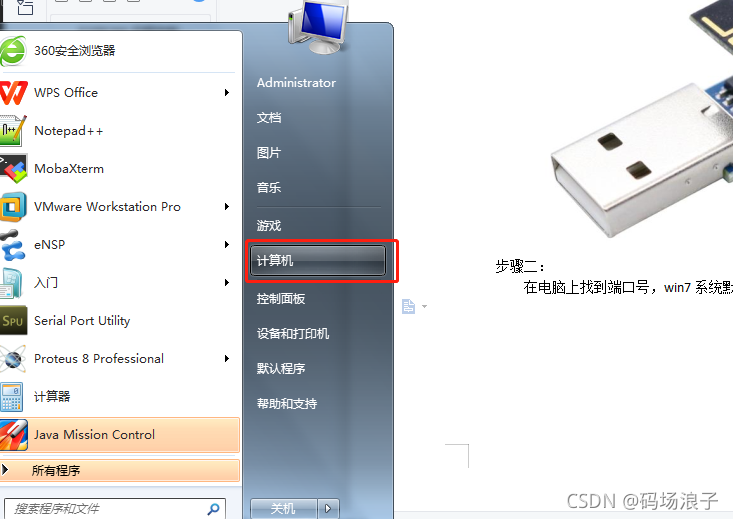

计算机->鼠标右键->管理

在这里插入图片描述

端口号为COM4；
步骤三：

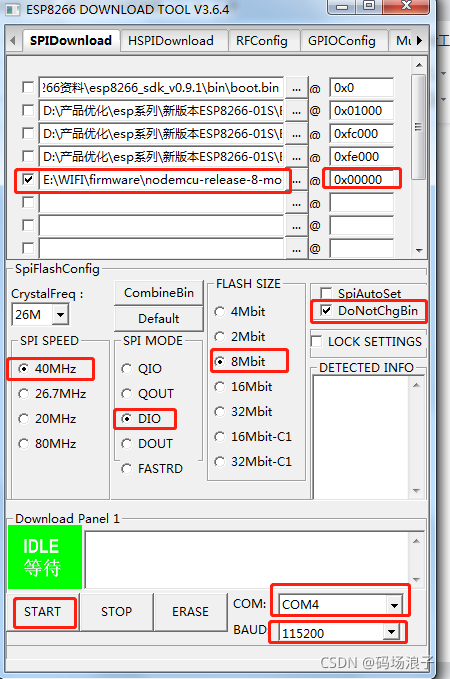

打开ESPFlashDownloadTool_v3.6.4.exe，设置后可下载。

在这里插入图片描述

勾选固件；上载固件路径；设置烧录FLASH起始地址0x0000；设置SPI速率；设置SPI模式，DIO和DOUT貌似都可以；FLASH大小8M，ESP98266-01S选择8M，其他可能大一些；DoNotChgBin，根据实际选择COM口号，波特率115200；可复位ESP8266-01S再点击START，等着烧写完即可，关闭此软件避免占用COM4串口。

1.4串口做AT指令测试

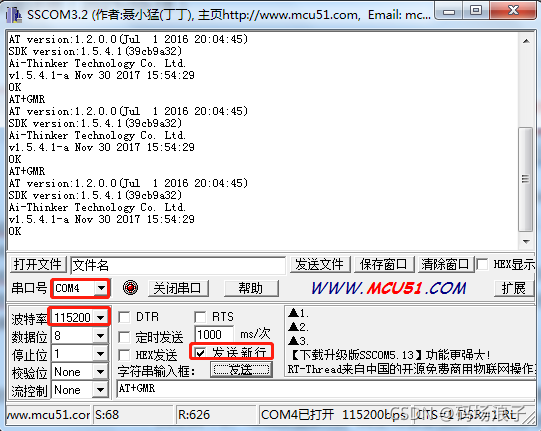

很简单的操作，不过遇到两大坑点，要注意：1、选择配套的串口工具；2、勾选发送新行。网上有很多资料，不用多讲。
在这里插入图片描述

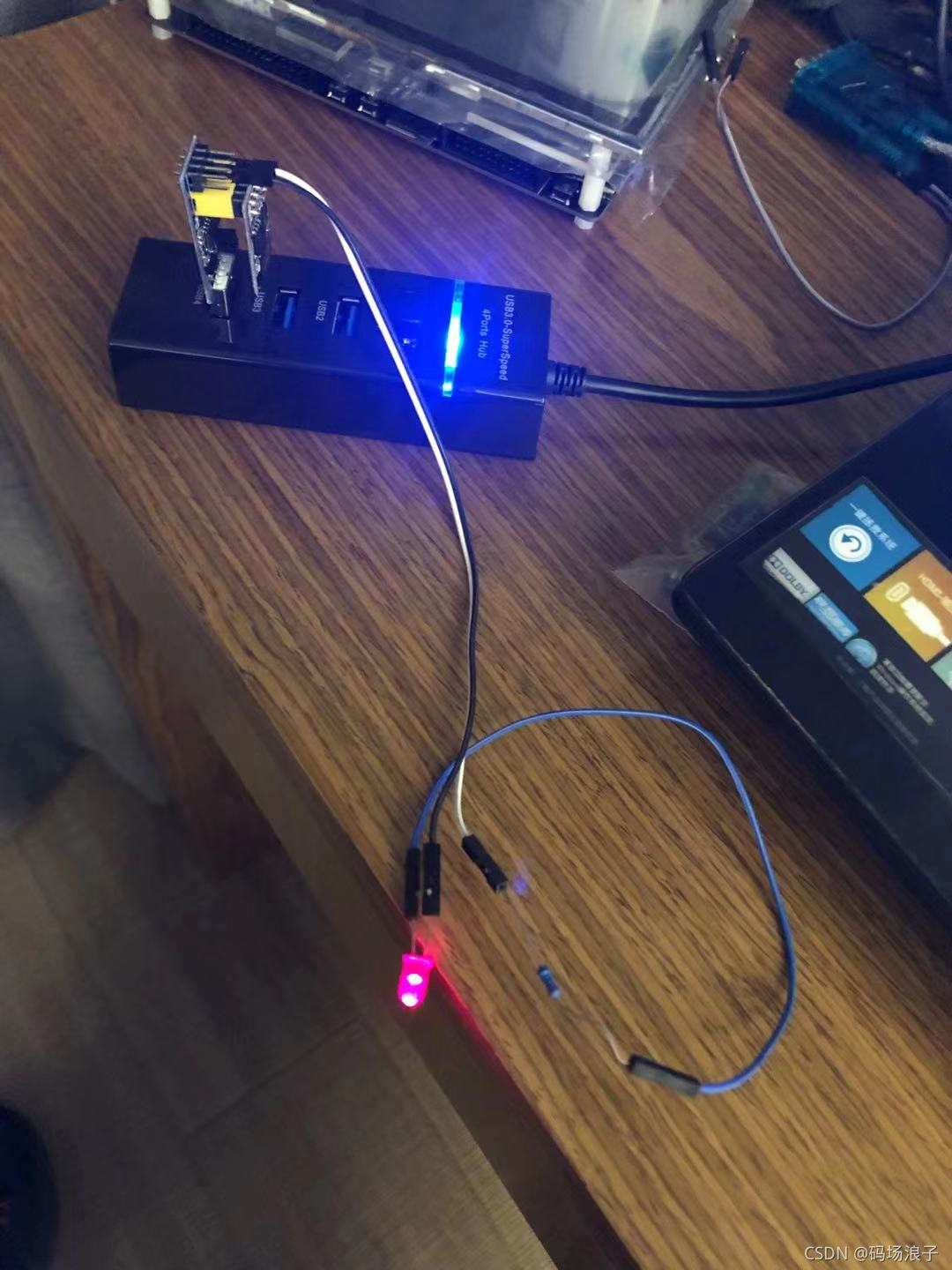

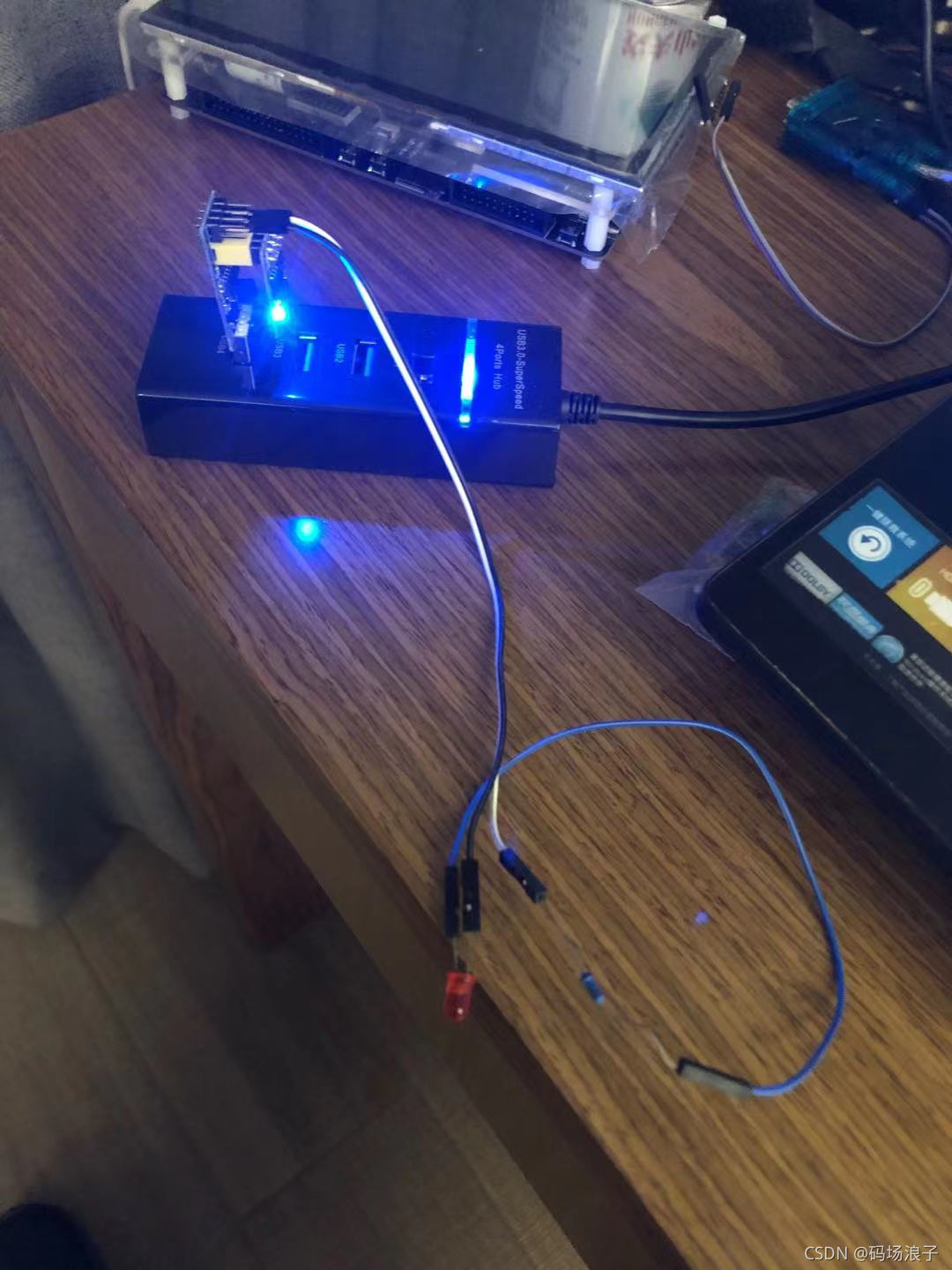

1.5苹果手机开关灯
1.5.1编写应用程序
（1）打开ESPlorer-0.2.0，双击ESPlorer.bat即可。先串口连上ESP8266模块。

（2）编写程序，命名为init.lua。上载到ESP8266。图中的几个save按钮功能差不多，随便选一个可以用的。

Init.lua：
print(“Soft AP started”)
wifi.setmode(wifi.SOFTAP)
collectgarbage()

print(“Heep:(bytes)”…node.heap())
print(“MAC:”…wifi.ap.getmac()…"\r\nIP:"…wifi.ap.getip())

led2 = 4
gpio.mode(led2, gpio.OUTPUT)
srv=net.createServer(net.TCP,28800)
srv:listen(8080,function(conn)
conn:on(“receive”, function(client,data)
if(data == “on”)then
gpio.write(led2, gpio.HIGH);
print(“led2 on”)
elseif(data == “off”)then
gpio.write(led2, gpio.LOW);
print(“led2 off”)
else
print(“do nothing”)
end
collectgarbage();
end)
end)

上述为lua语法代码，可查看语法简单解释：
led2 = 4 // GPIO2的引脚数值为4
gpio.mode(led2, gpio.OUTPUT) // 设置模式为输出
srv=net.createServer(net.TCP,28800) // 开启TCP，28800为超时时长
客户端（手机或电脑连接ESP8266的wifi主机，主机监听的端口为8080）连接发送控制：
if(data == “on”)then
gpio.write(led2, gpio.HIGH); // on和off是相对的
print(“led2 on”)
elseif(data == “off”)then
gpio.write(led2, gpio.LOW);
print(“led2 off”)
else
print(“do nothing”)
end

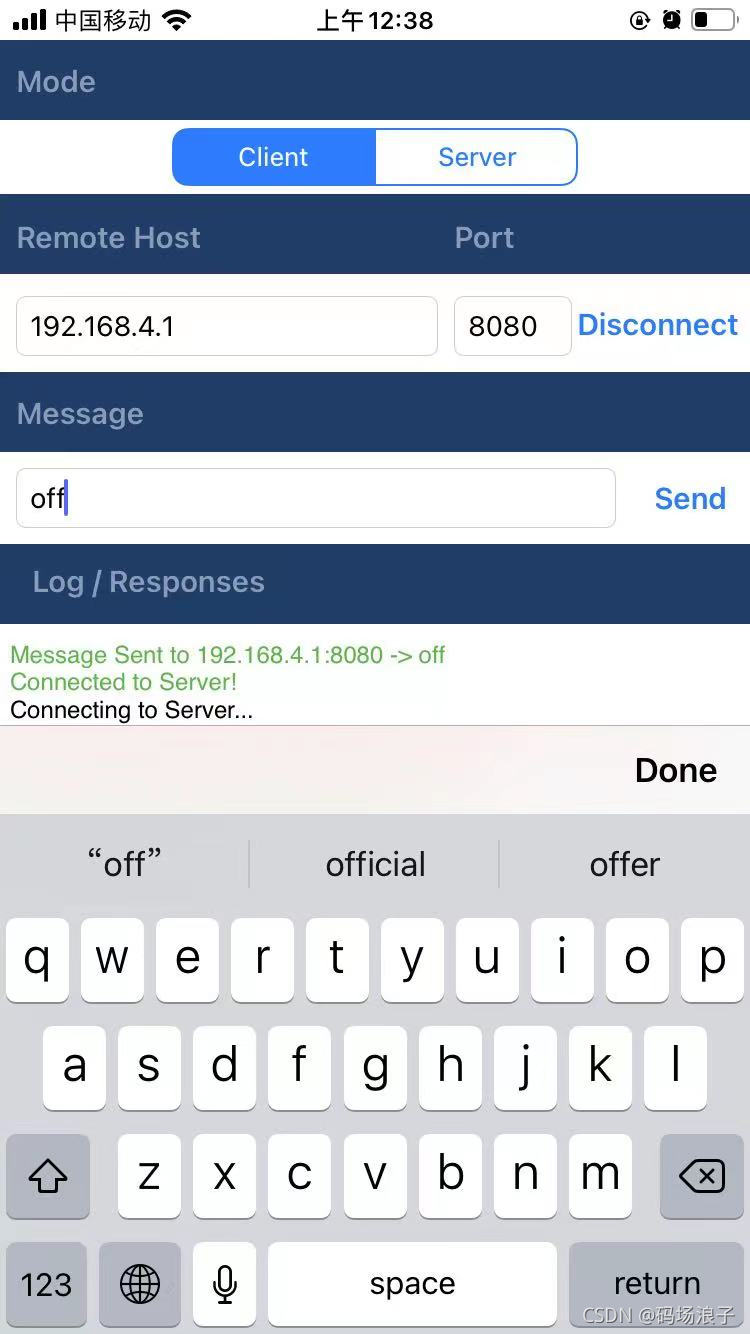

1.5.2TCP测试开关灯

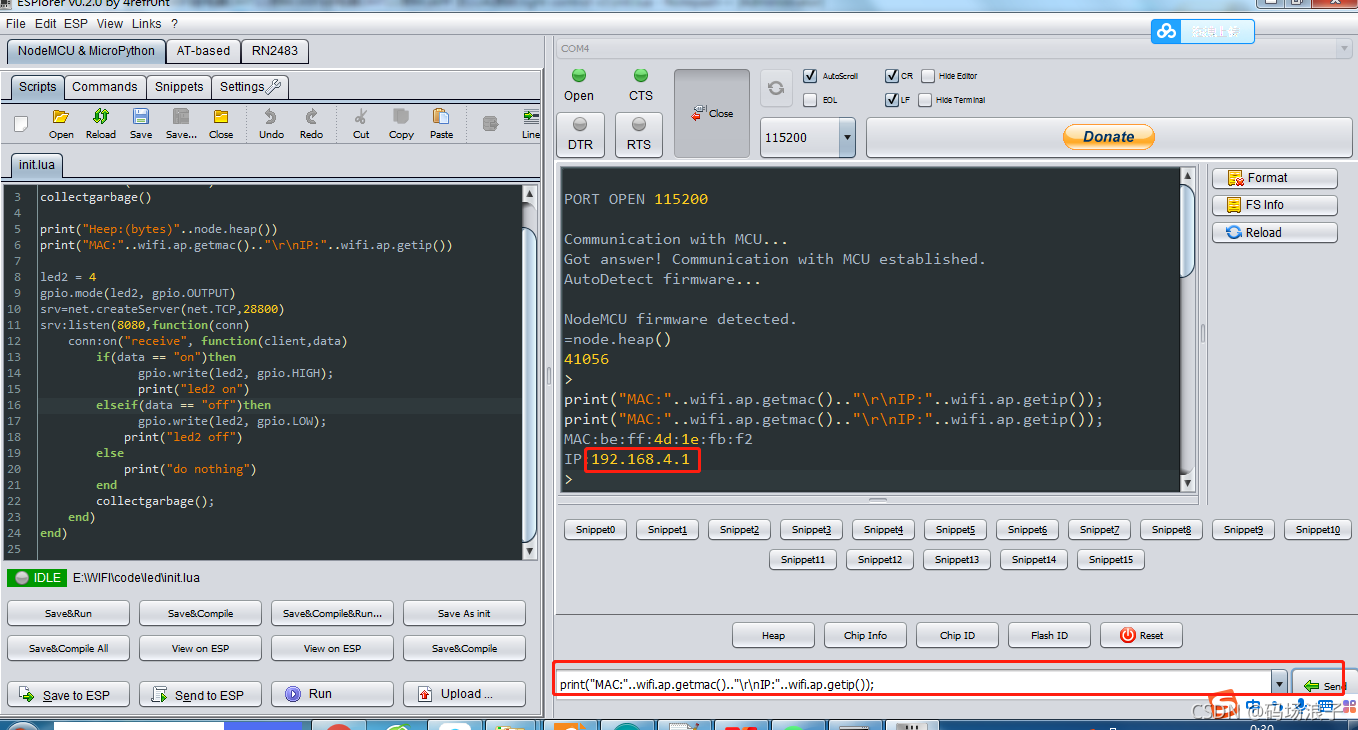

先查询主机的IP，默认为192.168.4.1，使用ESPlorer可查询。
print(“MAC:”…wifi.ap.getmac()…"\r\nIP:"…wifi.ap.getip());

在这里插入图片描述
