WiFi介绍

WiFi（Wireless Fidelity）是一种允许电子设备连接到一个无线局域网（WLAN）的技术，它基于IEEE 802.11系列协议，由电气和电子工程师协会（IEEE）定义。

基本概述

定义：WiFi是一种无线通信技术，它使用无线电波在空气中的传播来传输数据，允许电子设备无需物理连接即可接入互联网或其他网络资源。
频段：WiFi主要使用2.4GHz和5GHz两个频段进行通信。其中，2.4GHz频段穿透性好但易受干扰，而5GHz频段则拥有更多的可用频道和更高的数据传输速率，但信号穿透能力较差。
标准：WiFi技术遵循IEEE 802.11系列标准，该标准经历了多个版本的更新和升级，如IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11ac和IEEE 802.11ax（WiFi 6）等。这些标准的更新不仅提高了WiFi的数据传输速率和安全性，还增加了对更多频段和功能的支持。

工作原理

无线路由器：在WiFi网络中，无线路由器扮演着关键角色。它负责将有线网络信号转换为无线信号，并发送给周围的WiFi设备。WiFi设备接收到信号后，可以通过无线路由器连接到互联网或其他网络资源。
通信过程：WiFi设备通过无线电波与无线路由器进行通信。在物理层，WiFi协议通过调制解调器将数字信号转换为无线信号，并通过天线进行发送；在接收端，再通过天线接收到的无线信号经过解调器将其转换为数字信号。而在数据链路层，WiFi协议定义了一系列的控制帧、数据帧和管理帧，用于实现无线网络设备之间的通信。

优势与应用

优势：
- 便利性：WiFi提供了无线网络连接，使用户能够在任何支持WiFi的地点访问互联网。
- 灵活性：与有线网络相比，WiFi不受地理位置和物理连接的限制。
- 高速数据传输：现代WiFi技术提供了更高的数据传输速率和更低的延迟。
- 降低成本：对于企业和家庭用户来说，WiFi可以降低网络布线的成本。
- 安全性：现代WiFi技术提供了多种安全功能，以保护用户的网络和数据安全。
应用：WiFi广泛应用于家庭、办公室、公共场所等场景，为人们提供了便捷的网络连接和丰富的数据传输服务。无论是家庭娱乐、办公工作还是在线学习，WiFi都已经成为人们生活中不可或缺的一部分。

安全性

加密方式：为了保障数据传输的安全性，WiFi网络通常采用了多种加密和安全措施，如WPA（Wi-Fi Protected Access）和WPA2等加密算法。这些措施能够有效地保护用户的隐私和数据安全。
安全威胁：尽管WiFi提供了多种安全功能，但仍存在安全风险。例如，未经授权的访问、数据窃听和中间人攻击等。因此，用户在使用WiFi时应采取适当的安全措施，如设置强密码、定期更新固件和避免使用公共WiFi进行敏感操作等。

发展

新标准：随着技术的不断进步，未来的WiFi标准将继续推动无线网络的发展和创新。例如，WiFi 6E将引入6GHz新频谱，进一步提高数据传输速率和降低延迟；而WiFi 7则有望实现更高的数据传输速率和更低的功耗。
物联网支持：随着物联网（IoT）的兴起，越来越多的设备需要接入网络。WiFi作为一种广泛使用的无线技术，将为物联网设备提供稳定的网络连接，支持智能家居、智能城市等应用的发展。

ESP8266模块介绍

ESP8266 系列模组是深圳市安信可科技有限公司开发的一系列基于乐鑫ESP8266EX的低功耗UART-WiFi芯片模组，可以方便地进行二次开发，接入云端服务，实现手机3/4G全球随时随地的控制，加速产品原型设计。

　　模块核心处理器 ESP8266 在较小尺寸封装中集成了业界领先的 Tensilica L106 超低功耗 32 位微型 MCU，带有 16 位精简模式，主频支持 80 MHz 和 160 MHz，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。支持标准的 IEEE802.11 b/g/n 协议，完整的 TCP/IP 协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。

　　ESP8266 是高性能无线 SoC，以最低成本提供最大实用性，为 Wi-Fi 功能嵌入其他系统提供无限可能。

ESP8266模块特点

802.11 b/g/n
内置Tensilica L106 超低功耗 32 位微型 MCU，主频支持 80 MHz 和160 MHz，支持 RTOS
内置10 bit高精度ADC
内置TCP/IP协议栈
内置TR 开关、balun、LNA、功率放大器和匹配网络
内置PLL、稳压器和电源管理组件，802.11b 模式下+18 dBm的输出功率
A-MPDU 、 A-MSDU 的聚合和 0.4 s的保护间隔
Wi-Fi @ 2.4 GHz，支持 WPA/WPA2 安全模式
支持AT本地升级及云端OTA升级
支持 STA/AP/STA+AP 工作模式
支持 Smart Config 功能（包括 Android 和 IOS 设备）
HSPI 、UART、I2C、I2S、IR Remote Control、PWM、GPIO
深度睡眠保持电流为 20 uA，关断电流小于 5 uA
2 ms 之内唤醒、连接并传递数据包
待机状态消耗功率小于1.0 mW (DTIM3)
工作温度范围：详情请见具体型号规格书

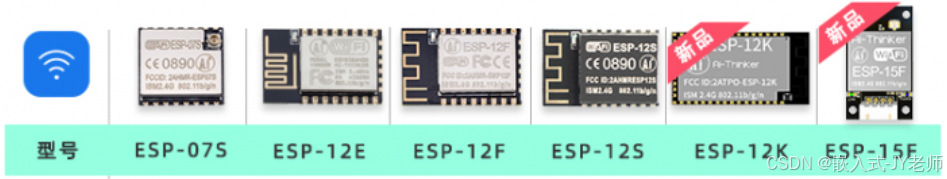

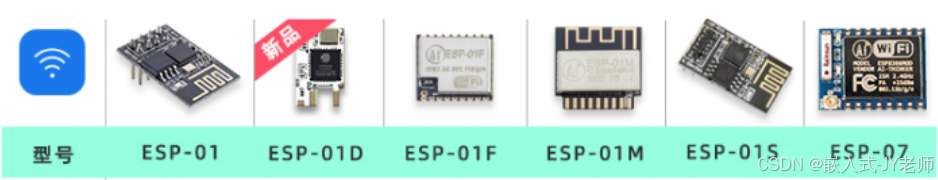

ESP8266模块产品

ESP8266功能特性及开发

工作模式：支持STA（Station）模式、AP（Access Point）模式和STA+AP混合模式。在STA模式下，ESP8266可以连接到现有的Wi-Fi网络；在AP模式下，它可以创建自己的Wi-Fi网络供其他设备连接；在STA+AP模式下，则可以同时实现这两种功能。
Smart Config：支持Smart Config功能，方便用户通过智能手机等设备快速配置Wi-Fi连接。
固件升级：支持通过串口进行固件升级，以获得新的功能或修复漏洞。
二次开发：提供开源的SDK和丰富的API，支持C语言、Lua等多种编程语言，方便开发者进行二次开发。

ESP8266编程与配置

编程环境：可以使用Arduino IDE等开发工具进行编程，支持C语言、Lua等多种编程语言。
配置方式：通常通过AT指令集进行配置和控制。用户可以通过串口发送AT指令来设置Wi-Fi模式、连接Wi-Fi网络、建立TCP/UDP连接以及发送和接收数据等。

AT指令开发案例代码

本案例代码使用STM32和HAL库来控制ESP8266模块，通过USART（通用同步异步收发器）接口与ESP8266进行通信。

首先，确保你的STM32开发环境已经配置好，包括STM32CubeMX和STM32CubeIDE（或其他IDE）。

硬件连接

将ESP8266模块的VCC和GND分别连接到STM32的电源和地线。
将ESP8266模块的TX引脚连接到STM32的一个USART接收引脚（如USART1_RX）。
将ESP8266模块的RX引脚连接到STM32的一个USART发送引脚（如USART1_TX）。

STM32CubeMX配置

打开STM32CubeMX，选择你的STM32型号。
配置USART接口，设置波特率（如115200），数据位，停止位，无奇偶校验等，以匹配ESP8266的设置。
生成代码。

代码实现

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usart.h"
#include "gpio.h"

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
void sendATCommand(char* command);
void ESP8266_Init(void);

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

int main(void)
{
  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();
  MX_USART1_UART_Init();

  ESP8266_Init();

  while (1)
  {

    sendATCommand("AT\r\n");
    HAL_Delay(1000);

    sendATCommand("AT+CWMODE=1\r\n");
    HAL_Delay(1000);

    sendATCommand("AT+CWJAP=\"YourSSID\",\"YourPassword\"\r\n");
    HAL_Delay(5000);

    sendATCommand("AT+CIFSR\r\n");
    HAL_Delay(1000);

  }
}

void sendATCommand(char* command)
{
  HAL_UART_Transmit(&huart1, (uint8_t*)command, strlen(command), HAL_MAX_DELAY);
}

void ESP8266_Init(void)
{
  /* Optionally, you can send some initialization commands to ESP8266 here */
  /* For example, set the baud rate, echo mode, etc. */
}

/* System Clock Configuration */
void SystemClock_Config(void)
{
  /* Code generated by STM32CubeMX */
}

/* USER CODE END 0 */
