PCB做SET连片，转批量时发现利用率非常低，有遇到过吗？

SET拼板的注意事项

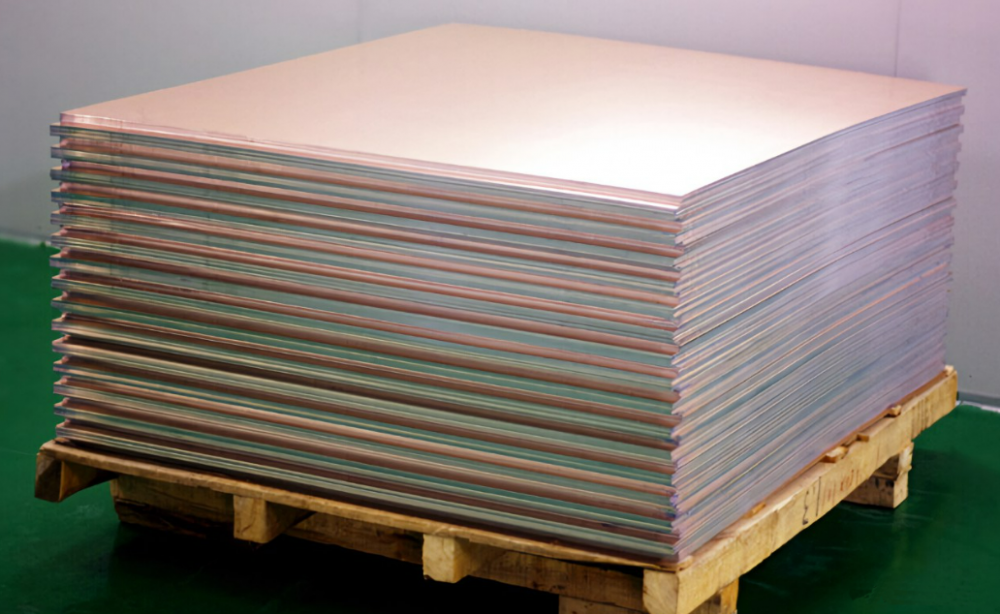

对于批量板就需要考虑到板材的利用率，我们常规大料的规格有41X49,43X49,37X49，(英制单位)。如果大料被利用的越好成本就会越低。对于一些对成本控制比较严格的，我们接下来讲得就可以拿去做参考。

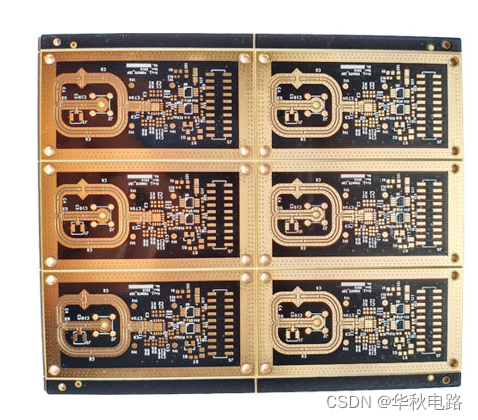

SET拼板会考虑板子单片的大小，板厚，以及板子的难易度，大批量的话要考虑到板材的利用率。

一、板子小如果不贴片，但是要做飞针测试或者测试架测试的，需要考虑做拼板，这样可以提高生产效率。测试完之后再掰开交货。拼板数量最好是5或者10这样，不然交货的时候会多很多出来。

二、针对难度板，线宽线距小的，4mil以下的，同时这种可以拼小点，如果接受打叉板就还好。如果交货到国外，拼板数量多，遇到工艺不好的板厂，打叉板就多，对客户来讲就很反感。因为只要其中一片板是坏板机就需要画X，比如1set只有10片，其中有7片都是坏板，就严重怀疑工艺问题了。而且这部分坏板也是算钱进去的，因为需要满足交货数量，所以预投也会加大，对于工艺好的pcb板厂，预投就可以少投料，这样成本就会降下来，总体价格就不会很高。如有真空蚀刻机，和LDI自动曝光机，加上VCP水平自动线这些设备生产出来的板子良率就会变高。

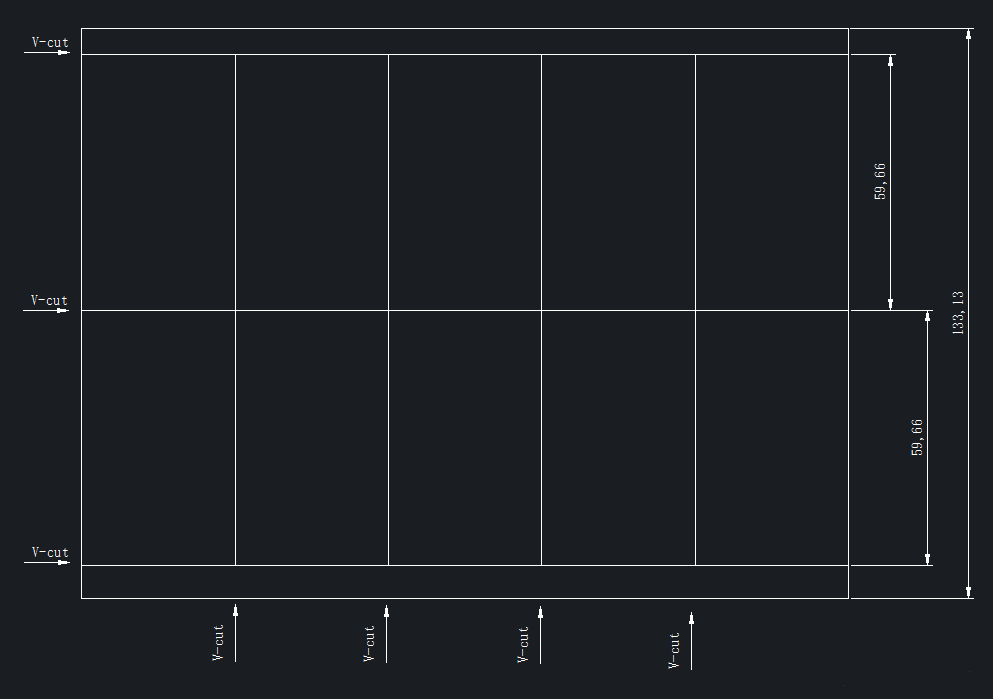

 三、尤其是大批量，set拼板就很重要，曾经有个真实案例，客户提供的拼板，我们算出来需要815张大料，然后我们做了set优化拼板，就只需要790张，直接就省了上千元。因此我们在拼set的时候不能超过220mm，否则利用率可能会偏低。如果当大批量发现价格偏贵时，不妨查看下拼板利用率，多层板利用率为85%，双面板利用率为90%。如果低于这个可以考虑调整拼板，前提是要考虑是否做了承认书，以及钢网，还有波峰焊治具等。
