3张图了解，PCB板的线宽、铜厚度，与通过的电流对应的关系

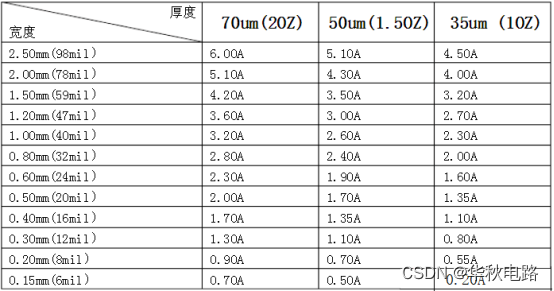

通常我们看到板子上的线宽线距，有各种线宽，最常见的是0.25mm,0.2mm，0.3mm等居多。那这些线宽对应的铜厚以及电流是什么呢，小编将这些列为一个表格作为参考。

注：用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

一、 铜箔的载流能力因素和什么有关？

1. 线是走在表面还是走在内层

2. 线宽

3. 温升

4. 铜箔厚度

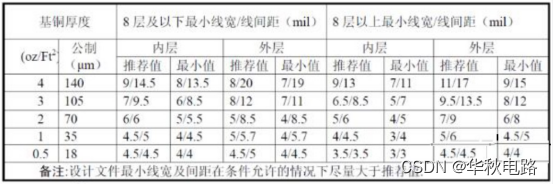

二、 铜箔厚度与线宽线距统计表

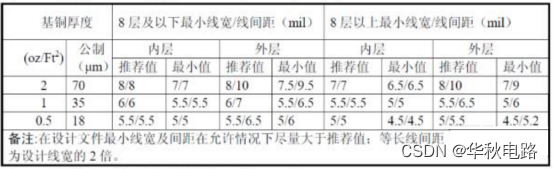

三、 铜箔厚度与常规线宽线距

总结：布线的时候，可以根据上面的作为参考，尤其是小白，非常适用。
