74HC595模块原理

OE：当OE置0时该模块才能正常工作

使用模块前需先将模块初始化，将SRCLK和RCLK都置0

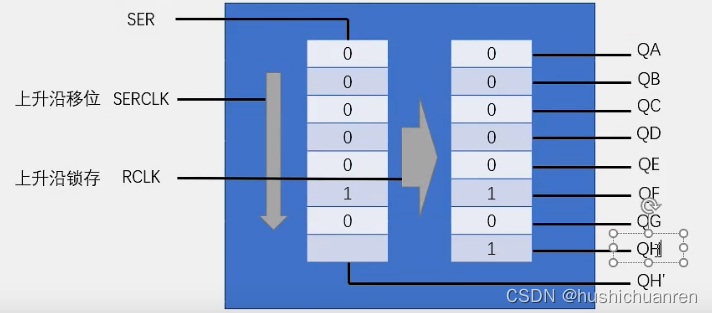

                                                        串转并移位寄存器工作原理图

当收到外界的一个数据date时（16进制数），取其第8位放入SER，将SRCLK置1，让移位寄存器向下移动一位，将SER中的数据装入移位寄存器最顶端，然后将SRCLK置0。再取date的第7位放入SER，将ERCLK置1，让移位寄存器向下移动一位，再将SRCLK置0。此时，date的第7位位于移位寄存器的最顶端，第8位位于第7位的下面，重复以上步骤，循环8次后date被存入移位寄存器，此时将RCLK置1，将移位寄存器中的date送到QX各个端口，再将RCLK置1，以便下一个date的发送，这就完成了串行通信转并行通信

相关代码如下：

#include <regx52.h>

sbit RCK=P3^5;      //RCLK
sbit SRCLK=P3^6;
sbit SER=P3^4;


void HC595_write_date(unsigned char date)
{
	unsigned char i;
	SRCLK=0;
	RCK=0;
	for(i=0;i<8;i++)
	{
		SER=date&(0x80>>i);          //date对应位为1则SER=1，若对应位为0，则SER=0，由高到低依次取相应位数值
		SRCLK=1;                     //向下移动一位后，将SER的值写入移位寄存器
		SRCLK=0;                     //将SRCLK置0，以便下一个数据的存入
	}
	RCK=1;                           //将移位寄存器中的数据送入各个端口
	RCk=0;
}
