OSPF基础详解

EIGRP和OSPF对比

EIGRP：                                                               OSPF:

Hello :5s      dead  15s                             hello :10s     dead:40s

这俩个hello 和 dead时间都是一样的，都是为了建立邻居关系，保持邻居关系



EIGRP更新是触发更新，有变化了才会更新。而且是增量更新，只会发送额外增加的更新部分

OSPF在EIGRP更新的基础上额外增加了一个周期更新——每隔30min例行更新一次（防止触发更新没有及时的收到）但是这种更新某种程度上没有意义，因为触发更新会有确认机制。

不同于EIGRP的是，OSPF有一个区域的概念，会进行分割区域。原本是想针对不同的区域，做单独的优化处理。



                                            R1——————R2

                                                  运行EIGRP

彼此发送给对方路由条目，把自己的路由表发送给对方。对方收到后，放进自己的拓扑表，计算拓扑表，算出最优的放进自己的路由表

                                            R1——————R2

                                                   运行OSPF

彼此发送给对方自己的数据库信息，对方收到后，也放到自己的数据库内。之后自己计算数据库，算出最优的，放入自己的路由表。



RIP  EIGRP——单纯的更新自己的路由表——保存的是去往每个目的的最佳路径



OSPF——开放式最短路径优先（链路状态路由协议）

OSPF是不更新路由表的

OSPF掌握了全网的路由i信息，整个网络的链路环境。——运行了OSPF的设备，可以了解整个的网络的拓扑情况

OSPF也有三张表

邻居表——邻居路由器信息——show ip ospf neighor

拓扑表LSDB（链路状态数据库）——收到对方发来的更新，再计算，保存主线路以及各种备用线路——show ip ospf database

路由表——到达目标网络的最佳路径——show ip route ospf

OSPF只参考cost值——带宽   |   计算公式：10的八次方/接口带宽（bit）

OSPF计算最优路径算法——SPF（最短路径优先）算法

Area （区域）0为骨干区域，除了区域0之外的其他区域都是常规区域，所有的常规区域必须是和骨干区域直接相连的

————————————————————————————————————————————————

角色：

ABR——区域边界路由器（一台路由器上连接着多个区域）

————————————————————————————————————————————————

Hello包：用于建立邻居关系（组播发送，发送到224.0.0.5）

224.0.0.6组播地址是用于DRothers发送更新给DR和BDR的

DR和BDR使用组播地址224.0.0.5发送更新给其他的DRothers

DR和BDR要监听224.0.0.5（先建立邻居关系）之后监听224.0.0.6————俩个都要监听

hello包包含：RID（router id )——本路由器运行OSPF的进程标识（不能重复），是以IP地址为格式的标识  |  可自动获取，可手动配置（手动配置稳定）

                      hello和dead时间——10s/40s

                      我自己的邻居信息

                      Area ID（区域ID）——我自己的区域号

                      router priority （路由器优先级）——在OSPF中，默认都是1（涉及到DR和BDR的选举  ——设备接口的角色）

                      DR和BDR的IP地址（选取DR和BDR的参考条件：1、路由器的优先级    2、RID）

                      认证密码

                      末节区域标识位

—————————————————————————————————————————————————

网络类型：

-基于OSPF的网络类型——运行OSPF的设备，宣告的接口网段，设备的接口网段在默认的情况下都是广播类型（原因：现在的接口都是以太网接口）

——广播网络类型

——点对点网络类型（生活中最常用）

——点对多点网络类型

——NBMA（非广播多路访问）网络类型  |  又叫帧中继（已被淘汰）！！！（NBMA网络现实中基本绝种）

—————————————————————————————————————————————————

OSPF为什么要选取DR和BDR？——防止重复更新

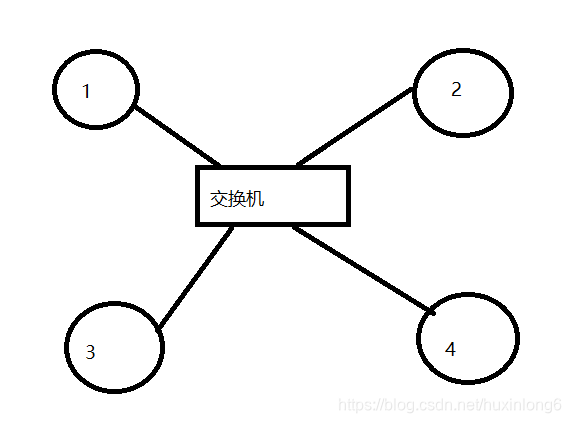

R1，R2, R3，R4互为邻居，当1发生变化时，会触发增量更新。将更新的内容传给2，3，4.而2，3，4收到后又会发送更新给彼此的邻居。2收到会发送给3，4。3收到会发送给2，4以此类推。会出现重复更新。所以会导致浪费带宽，消耗设备。



所以OSPF将邻居关系分类，分为邻居关系和邻接关系。是为了不同的关系发送的信息不太一样。

——邻居关系（2-way)——只发送hello消息，不发送LSA（链路状态通告）（OSPF中的路由更新）

——邻接关系（full）——发送hello包，也发送LSA



OSPF中，有三类角色（不是路由器角色，是路由器的接口角色）： DR  |  BDR  |   Drothers

第一原则（所有书本上没写的原则）：在面对RD和BDR选举的时候，谁先起来的OSPF，谁就是DR

DR——老大

BDR——老二——主要用于备份关系

 Drothers——其他人物

这三个角色是选举产生——比较优先级（越大越好），优先级默认是1.最大255——ip ospf priority XX（如果优先级是0，代表弃权，甘愿成为小弟）必须要修改，不修改比较不出                                                                                                     ——clear ip ospf process（改完优先级重启一下OSPF）



                                  ——比较Router id（越大越好）

                                         Router id可以手动指定也可以自动选取RID，当有环回口时，环回口IP地址最大的当RID，在物理接口中，物理口的IP地址最大的当RID

小弟更新了，只会给DR和BDR发送LSA，再由DR将更新的信息统一的发给其他小弟

DR和DRothers为邻接关系

DRothers和DRothers为邻居关系——————因为邻接关系才发送LSA，邻居是不发送LSA的

BDR和DRothers为邻接关系

DR和BDR在广播网络中属于邻接关系



不同的关系（邻居——邻接，邻接——完全邻接）由不同的关系（DR,BDR,Drothers)来代表。不同的关系由选举（优先级和RID）来决定

————————————————————————————————————————————————————

OSPF的五种更新信息类型

hello信息——邻居关系的维持作用（邻居，邻接）

DBD——database description（数据库描述信息）——将自己的数据库进行摘要，做成缩略图

LSR——link static requst——链路状态请求信息——针对我所需要的发出请求

LSU（动词）——link static updata——更新的就是LSA（名词）——链路状态更新信息

LSACK——link state ackonwledge——链路状态确认信息

————————————————————————————————————————————————————

OSPF更新过程

R1——————R2

首先发送DBD的描述信息，看一下有没有重复的，对比一下

之后请求我没有的LSA——发送LSR

R2收到了R1的请求（LSR），接下来R2就会给R1发送实际的LSA信息，R1实际请求的LSA

当R1收到了R2发来的LSA，R1会给R2发送一个LSACK的确认信息，告诉R2收到了更新。保存到链路状态数据库中，再计算最优路由

————————————————————————————————————————————————————

在OSPF中，与我相连的周围的设备所接收到的设备带宽，接口信息，角色信息所收到的内容都是相同的——每一台路由器都是主人翁，都可以以自己为根。计算出到达

每一个目的的最佳路径

————————————————————————————————————————————————————

OSPF七种状态

Down——初始化状态，OSPF初始化进程

Init——装载状态，发送了hello消息，并且准备接收hello的状态（将对方置于init状态）

2-way——邻居，发送了hello，并且接收对端发送来的hello，而且看到了自己的信息

Exstart——选举主从，Hello包发完了，选举谁先发DBD消息，默认都想自己先发DBD，通过空的DBD（带有自己的序列号和确认号）消息选举，默认只比较RID（谁大谁先发），目的：为了协商使用谁的序列号，谁先发就是用谁的序列号。当发送过去的时候就已经携带了DBD消息

Exchange——交换状态,交换带有LSA描述信息的DBD报文，对比完了LSA目录。我先发送了上面那一步，我就已经进入了这个状态了

Loading——加载状态，发送LSR，LSU,LSACK——当双方链路状态数据库达到了一致的状态，收敛完成，达到

Full——邻接状态



cost值越小越优，带宽越大越优
