STM32F4X SDIO （九） 例程讲解-SD卡擦除、读写
本节例程基于 野火电子的STM32F407的SD卡读写例程进行讲解。上一节中讲解了SD卡设置成4下模式的步骤，本节将会讲解SD卡的 擦除和读写操作。
例程讲解-SD卡擦除、读写
SD卡擦除
针对SD卡这种存储设备，在写入数据之前都需要将数据进行擦除。对于SDHC容量的SD卡来说，最小的擦除单位扇区，一个扇区对应的大小是512字节。
CMD32:ERASE_WR_BLK_START
在进行SD卡的擦除操作前，需要设置SD卡的擦除地址，擦除的地址有两个，分别是擦除的起始地址和擦除的结束地址。对于标准SD卡来说，地址以字节为单位，对于标准SDHC来说，地址以块为单位。设置擦除起始地址的命令是CMD32。
命令发送
CMD32命令需要的参数要擦除块的起始地址。
SDIO_CmdInitStructure.SDIO_Argument =(uint32_t)startaddr; // 起始地址
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SD_ERASE_GRP_START; // CMD32
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short; // 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);

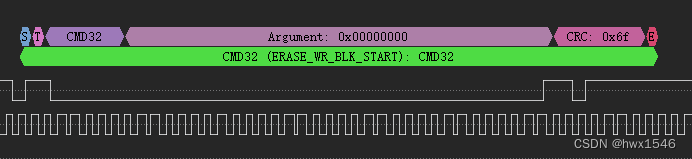

这里面的起始地址设置为0，也就是擦除第一个扇区。
命令响应
CMD32的响应类型是R1，所以需要判断SD卡状态
static SD_Error CmdResp1Error(uint8_t cmd)
{
SD_Error errorstatus = SD_OK;
uint32_t status;
uint32_t response_r1;
status = SDIO->STA;
while (!(status & (SDIO_FLAG_CCRCFAIL | SDIO_FLAG_CMDREND | SDIO_FLAG_CTIMEOUT)))
{
status = SDIO->STA;
}
if (status & SDIO_FLAG_CTIMEOUT)
{
errorstatus = SD_CMD_RSP_TIMEOUT;
SDIO_ClearFlag(SDIO_FLAG_CTIMEOUT);
return(errorstatus);
}
else if (status & SDIO_FLAG_CCRCFAIL)
{
errorstatus = SD_CMD_CRC_FAIL;
SDIO_ClearFlag(SDIO_FLAG_CCRCFAIL);
return(errorstatus);
}
/*!< Check response received is of desired command */
if (SDIO_GetCommandResponse() != cmd)
{
errorstatus = SD_ILLEGAL_CMD;
return(errorstatus);
}
/*!< Clear all the static flags */
SDIO_ClearFlag(SDIO_STATIC_FLAGS);
/*!< We have received response, retrieve it for analysis */
response_r1 = SDIO_GetResponse(SDIO_RESP1);
if ((response_r1 & SD_OCR_ERRORBITS) == SD_ALLZERO)
{
return(errorstatus);
}
if (response_r1 & SD_OCR_ADDR_OUT_OF_RANGE)
{
return(SD_ADDR_OUT_OF_RANGE);
}
if (response_r1 & SD_OCR_ADDR_MISALIGNED)
{
return(SD_ADDR_MISALIGNED);
}
if (response_r1 & SD_OCR_BLOCK_LEN_ERR)
{
return(SD_BLOCK_LEN_ERR);
}
if (response_r1 & SD_OCR_ERASE_SEQ_ERR)
{
return(SD_ERASE_SEQ_ERR);
}
if (response_r1 & SD_OCR_BAD_ERASE_PARAM)
{
return(SD_BAD_ERASE_PARAM);
}
if (response_r1 & SD_OCR_WRITE_PROT_VIOLATION)
{
return(SD_WRITE_PROT_VIOLATION);
}
if (response_r1 & SD_OCR_LOCK_UNLOCK_FAILED)
{
return(SD_LOCK_UNLOCK_FAILED);
}
if (response_r1 & SD_OCR_COM_CRC_FAILED)
{
return(SD_COM_CRC_FAILED);
}
if (response_r1 & SD_OCR_ILLEGAL_CMD)
{
return(SD_ILLEGAL_CMD);
}
if (response_r1 & SD_OCR_CARD_ECC_FAILED)
{
return(SD_CARD_ECC_FAILED);
}
if (response_r1 & SD_OCR_CC_ERROR)
{
return(SD_CC_ERROR);
}
if (response_r1 & SD_OCR_GENERAL_UNKNOWN_ERROR)
{
return(SD_GENERAL_UNKNOWN_ERROR);
}
if (response_r1 & SD_OCR_STREAM_READ_UNDERRUN)
{
return(SD_STREAM_READ_UNDERRUN);
}
if (response_r1 & SD_OCR_STREAM_WRITE_OVERRUN)
{
return(SD_STREAM_WRITE_OVERRUN);
}
if (response_r1 & SD_OCR_CID_CSD_OVERWRIETE)
{
return(SD_CID_CSD_OVERWRITE);
}
if (response_r1 & SD_OCR_WP_ERASE_SKIP)
{
return(SD_WP_ERASE_SKIP);
}
if (response_r1 & SD_OCR_CARD_ECC_DISABLED)
{
return(SD_CARD_ECC_DISABLED);
}
if (response_r1 & SD_OCR_ERASE_RESET)
{
return(SD_ERASE_RESET);
}
if (response_r1 & SD_OCR_AKE_SEQ_ERROR)
{
return(SD_AKE_SEQ_ERROR);
}
return(errorstatus);
}

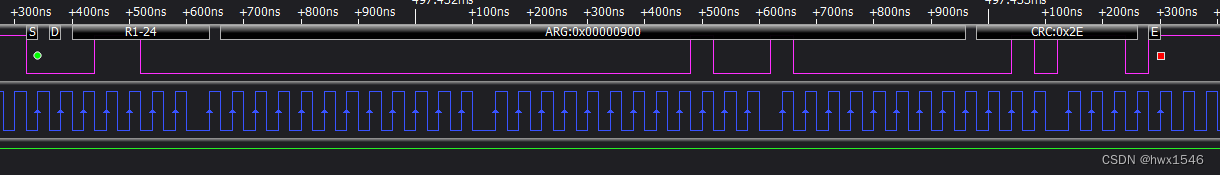

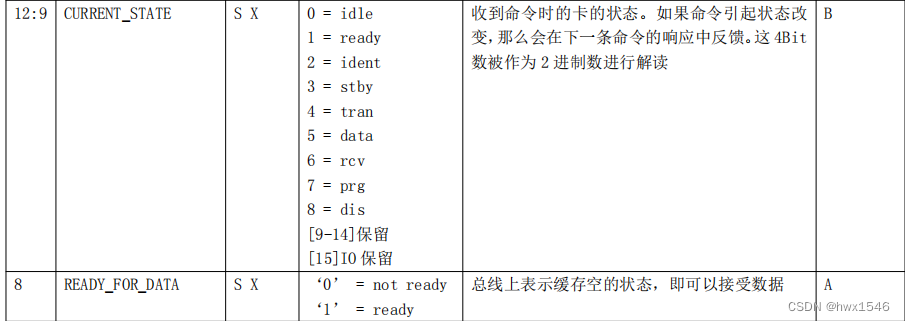

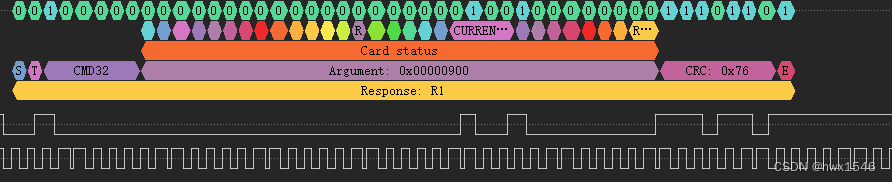

CMD32返回的卡状态是0x900,根据SD卡状态表可知，当前SD卡已经转准备就绪，并且处于传输模式下。
CMD33:ERASE_WR_BLK_END
擦除操作中，除了需要设置擦除的起始地址外，还需要设置擦除的结束地址。
命令发送
CMD33命令需要的参数要擦除块的结束地址。
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t)endaddr;// 起始地址
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SD_ERASE_GRP_END;// CMD33
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;// 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);

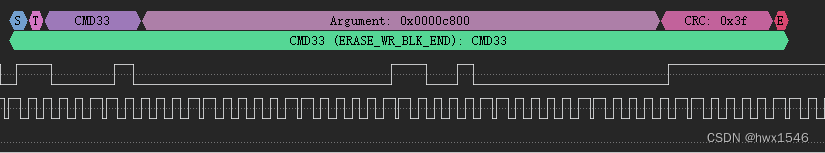

从波形图可以可以看到，程序中设置的擦除结束地址是51200，也就是擦除100个扇区。
命令响应
CMD33的响应类型是R1，所以需要判断SD卡状态
static SD_Error CmdResp1Error(uint8_t cmd)
{
SD_Error errorstatus = SD_OK;
uint32_t status;
uint32_t response_r1;
status = SDIO->STA;
while (!(status & (SDIO_FLAG_CCRCFAIL | SDIO_FLAG_CMDREND | SDIO_FLAG_CTIMEOUT)))
{
status = SDIO->STA;
}
if (status & SDIO_FLAG_CTIMEOUT)
{
errorstatus = SD_CMD_RSP_TIMEOUT;
SDIO_ClearFlag(SDIO_FLAG_CTIMEOUT);
return(errorstatus);
}
else if (status & SDIO_FLAG_CCRCFAIL)
{
errorstatus = SD_CMD_CRC_FAIL;
SDIO_ClearFlag(SDIO_FLAG_CCRCFAIL);
return(errorstatus);
}
/*!< Check response received is of desired command */
if (SDIO_GetCommandResponse() != cmd)
{
errorstatus = SD_ILLEGAL_CMD;
return(errorstatus);
}
/*!< Clear all the static flags */
SDIO_ClearFlag(SDIO_STATIC_FLAGS);
/*!< We have received response, retrieve it for analysis */
response_r1 = SDIO_GetResponse(SDIO_RESP1);
if ((response_r1 & SD_OCR_ERRORBITS) == SD_ALLZERO)
{
return(errorstatus);
}
if (response_r1 & SD_OCR_ADDR_OUT_OF_RANGE)
{
return(SD_ADDR_OUT_OF_RANGE);
}
if (response_r1 & SD_OCR_ADDR_MISALIGNED)
{
return(SD_ADDR_MISALIGNED);
}
if (response_r1 & SD_OCR_BLOCK_LEN_ERR)
{
return(SD_BLOCK_LEN_ERR);
}
if (response_r1 & SD_OCR_ERASE_SEQ_ERR)
{
return(SD_ERASE_SEQ_ERR);
}
if (response_r1 & SD_OCR_BAD_ERASE_PARAM)
{
return(SD_BAD_ERASE_PARAM);
}
if (response_r1 & SD_OCR_WRITE_PROT_VIOLATION)
{
return(SD_WRITE_PROT_VIOLATION);
}
if (response_r1 & SD_OCR_LOCK_UNLOCK_FAILED)
{
return(SD_LOCK_UNLOCK_FAILED);
}
if (response_r1 & SD_OCR_COM_CRC_FAILED)
{
return(SD_COM_CRC_FAILED);
}
if (response_r1 & SD_OCR_ILLEGAL_CMD)
{
return(SD_ILLEGAL_CMD);
}
if (response_r1 & SD_OCR_CARD_ECC_FAILED)
{
return(SD_CARD_ECC_FAILED);
}
if (response_r1 & SD_OCR_CC_ERROR)
{
return(SD_CC_ERROR);
}
if (response_r1 & SD_OCR_GENERAL_UNKNOWN_ERROR)
{
return(SD_GENERAL_UNKNOWN_ERROR);
}
if (response_r1 & SD_OCR_STREAM_READ_UNDERRUN)
{
return(SD_STREAM_READ_UNDERRUN);
}
if (response_r1 & SD_OCR_STREAM_WRITE_OVERRUN)
{
return(SD_STREAM_WRITE_OVERRUN);
}
if (response_r1 & SD_OCR_CID_CSD_OVERWRIETE)
{
return(SD_CID_CSD_OVERWRITE);
}
if (response_r1 & SD_OCR_WP_ERASE_SKIP)
{
return(SD_WP_ERASE_SKIP);
}
if (response_r1 & SD_OCR_CARD_ECC_DISABLED)
{
return(SD_CARD_ECC_DISABLED);
}
if (response_r1 & SD_OCR_ERASE_RESET)
{
return(SD_ERASE_RESET);
}
if (response_r1 & SD_OCR_AKE_SEQ_ERROR)
{
return(SD_AKE_SEQ_ERROR);
}
return(errorstatus);
}

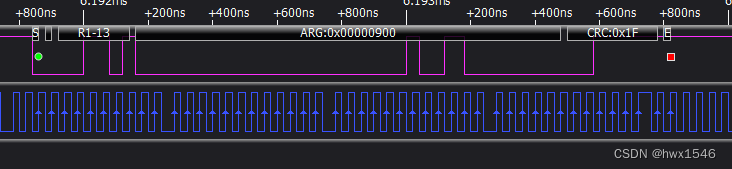

CMD33返回的卡状态是0x900,根据SD卡状态表可知，当前SD卡已经转准备就绪，并且处于传输模式下。

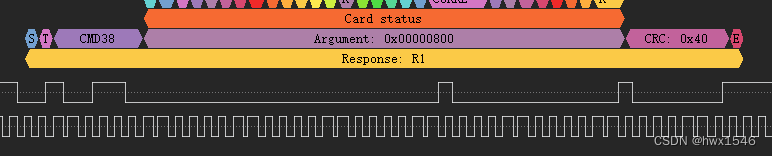

CMD38:ERASE

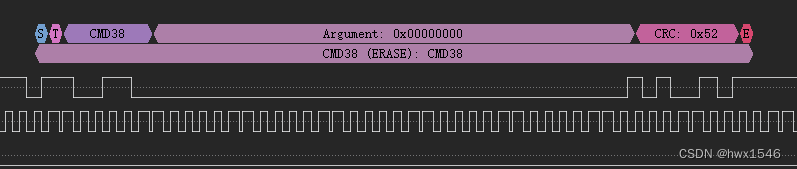

设置好需要擦除的起始地址和结束地址后，就可以调用CMD38命令擦除扇区。
SDIO_CmdInitStructure.SDIO_Argument = 0; // 参数为0
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_ERASE; // CMD38
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short; // 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;// 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;// 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
CMD38的响应类型是R1b，所以需要判断SD卡状态
static SD_Error CmdResp1Error(uint8_t cmd)
{
SD_Error errorstatus = SD_OK;
uint32_t status;
uint32_t response_r1;
status = SDIO->STA;
while (!(status & (SDIO_FLAG_CCRCFAIL | SDIO_FLAG_CMDREND | SDIO_FLAG_CTIMEOUT)))
{
status = SDIO->STA;
}
if (status & SDIO_FLAG_CTIMEOUT)
{
errorstatus = SD_CMD_RSP_TIMEOUT;
SDIO_ClearFlag(SDIO_FLAG_CTIMEOUT);
return(errorstatus);
}
else if (status & SDIO_FLAG_CCRCFAIL)
{
errorstatus = SD_CMD_CRC_FAIL;
SDIO_ClearFlag(SDIO_FLAG_CCRCFAIL);
return(errorstatus);
}
/*!< Check response received is of desired command */
if (SDIO_GetCommandResponse() != cmd)
{
errorstatus = SD_ILLEGAL_CMD;
return(errorstatus);
}
/*!< Clear all the static flags */
SDIO_ClearFlag(SDIO_STATIC_FLAGS);
/*!< We have received response, retrieve it for analysis */
response_r1 = SDIO_GetResponse(SDIO_RESP1);
if ((response_r1 & SD_OCR_ERRORBITS) == SD_ALLZERO)
{
return(errorstatus);
}
if (response_r1 & SD_OCR_ADDR_OUT_OF_RANGE)
{
return(SD_ADDR_OUT_OF_RANGE);
}
if (response_r1 & SD_OCR_ADDR_MISALIGNED)
{
return(SD_ADDR_MISALIGNED);
}
if (response_r1 & SD_OCR_BLOCK_LEN_ERR)
{
return(SD_BLOCK_LEN_ERR);
}
if (response_r1 & SD_OCR_ERASE_SEQ_ERR)
{
return(SD_ERASE_SEQ_ERR);
}
if (response_r1 & SD_OCR_BAD_ERASE_PARAM)
{
return(SD_BAD_ERASE_PARAM);
}
if (response_r1 & SD_OCR_WRITE_PROT_VIOLATION)
{
return(SD_WRITE_PROT_VIOLATION);
}
if (response_r1 & SD_OCR_LOCK_UNLOCK_FAILED)
{
return(SD_LOCK_UNLOCK_FAILED);
}
if (response_r1 & SD_OCR_COM_CRC_FAILED)
{
return(SD_COM_CRC_FAILED);
}
if (response_r1 & SD_OCR_ILLEGAL_CMD)
{
return(SD_ILLEGAL_CMD);
}
if (response_r1 & SD_OCR_CARD_ECC_FAILED)
{
return(SD_CARD_ECC_FAILED);
}
if (response_r1 & SD_OCR_CC_ERROR)
{
return(SD_CC_ERROR);
}
if (response_r1 & SD_OCR_GENERAL_UNKNOWN_ERROR)
{
return(SD_GENERAL_UNKNOWN_ERROR);
}
if (response_r1 & SD_OCR_STREAM_READ_UNDERRUN)
{
return(SD_STREAM_READ_UNDERRUN);
}
if (response_r1 & SD_OCR_STREAM_WRITE_OVERRUN)
{
return(SD_STREAM_WRITE_OVERRUN);
}
if (response_r1 & SD_OCR_CID_CSD_OVERWRIETE)
{
return(SD_CID_CSD_OVERWRITE);
}
if (response_r1 & SD_OCR_WP_ERASE_SKIP)
{
return(SD_WP_ERASE_SKIP);
}
if (response_r1 & SD_OCR_CARD_ECC_DISABLED)
{
return(SD_CARD_ECC_DISABLED);
}
if (response_r1 & SD_OCR_ERASE_RESET)
{
return(SD_ERASE_RESET);
}
if (response_r1 & SD_OCR_AKE_SEQ_ERROR)
{
return(SD_AKE_SEQ_ERROR);
}
return(errorstatus);
}

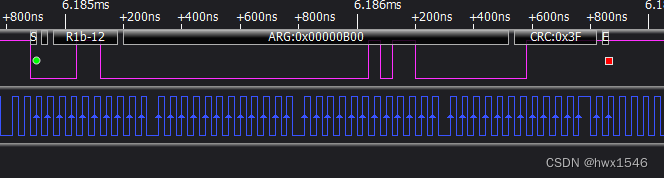

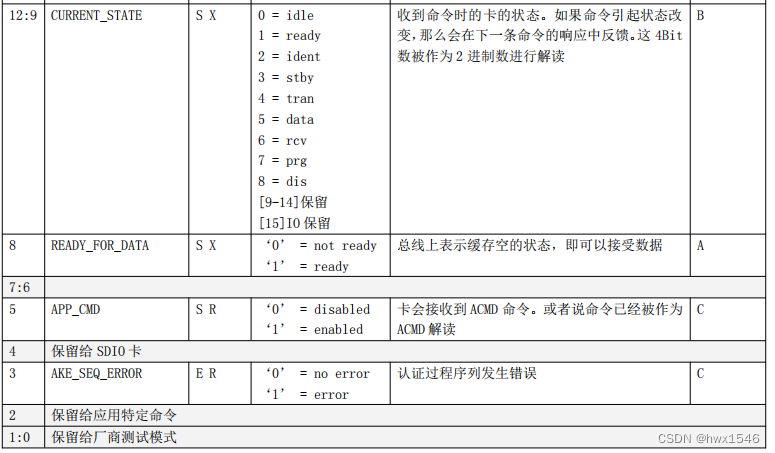

CMD38返回的卡状态是0x800,根据SD卡状态表可知，当前SD卡处于"not ready"状态。也就是还在擦除扇区中
CMD13:SD_CMD_SEND_STATUS
CMD13的作用是查询SD的状态，判断SD卡是否擦除完成。
命令发送

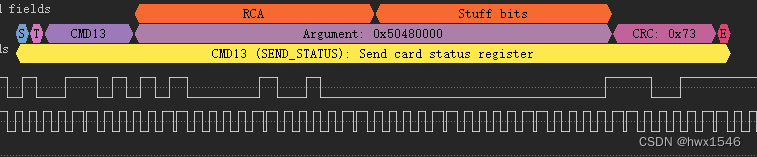

CMD13命令发送是需要带参数，参数是需要查询的SD卡的RCA地址
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t) RCA << 16;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SEND_STATUS;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令回应

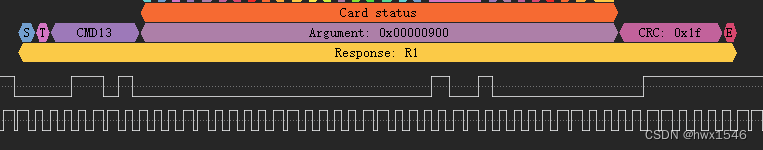

由波形图可知，CMD13返回的SD卡状态是0x900,也就是当前SD卡已经擦除完成，准备就绪。
SD卡读数据

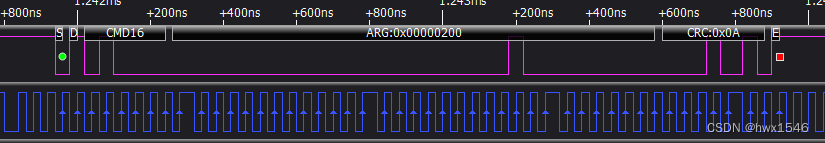

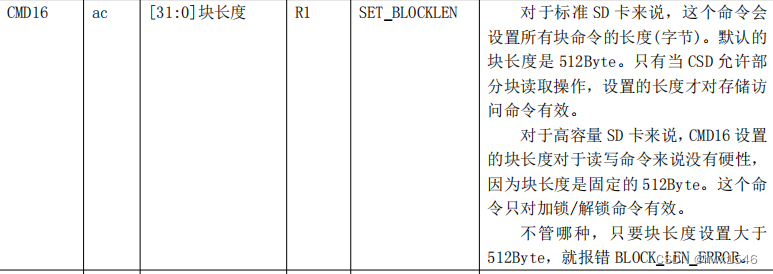

CMD16:SET_BLOCKLEN
在开始读数据之前，需要设置需要读取的数据块大小，对于SDHC容量的SD卡来说，数据块大小为512字节。
命令发送
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t) BlockSize; // 数据块大小 SDHC为512字节
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SET_BLOCKLEN; // 命令索引 CMD16
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;// 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
CMD16的命令响应是R1,需要判断SD卡状态
从波形图可知，SD卡总线已经准备就绪，并且进入tran状态。
设置SDIO控制传输数据类型
设置完SD卡块大小之后，还需要设置SDIO控制器的数据传输类型，在例程中我们需要读取100个扇区的数据，也就是需要读取512 * 100总共51200字节的数据。
SDIO_DataInitStruct.SDIO_DataTimeOut = SD_DATATIMEOUT; // 传输超时时间
SDIO_DataInitStruct.SDIO_DataLength = NumberOfBlocks * BlockSize; // 传输数据大小 512 * 100
SDIO_DataInitStruct.SDIO_DataBlockSize = (uint32_t) 9 << 4; // 数据块大小 512字节
SDIO_DataInitStruct.SDIO_TransferDir = SDIO_TransferDir_ToSDIO; //传输方向 从SD卡到SDIO控制器
SDIO_DataInitStruct.SDIO_TransferMode = SDIO_TransferMode_Block; // 传输类型 块传输
SDIO_DataInitStruct.SDIO_DPSM = SDIO_DPSM_Enable; // 使能DPSM状态机
SDIO_DataConfig(&SDIO_DataInitStruct);

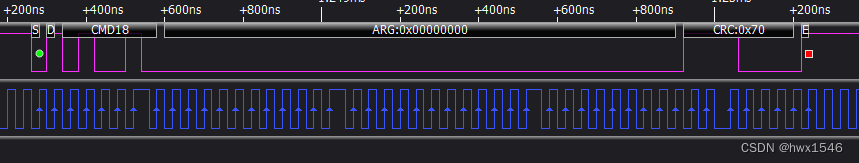

CMD18:READ_MULTIPLE_BLOCK
CMD18作用是读取多个扇区数据，CMD18需要传入一个数据的起始地址
命令发送
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t)ReadAddr; // 数据读取的起始地址
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_READ_MULT_BLOCK; // 命令索引 CMD18
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short; // 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
CMD18的命令响应是R1,需要判断SD卡状态

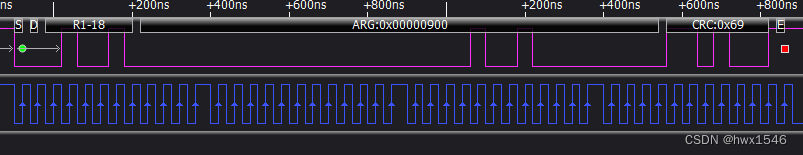

从波形图可知，SD卡总线已经准备就绪，并且进入tran状态。
DMA配置
一般情况下，在进行SD卡数据传输时，因为传输的数据量都比较大，所以一般都会使用DMA进行传输。
DMA接收配置
以下是例程中的接收DMA配置。
void SD_LowLevel_DMA_RxConfig(uint32_t *BufferDST, uint32_t BufferSize)
{
DMA_InitTypeDef SDDMA_InitStructure;
DMA_ClearFlag(SD_SDIO_DMA_STREAM, SD_SDIO_DMA_FLAG_FEIF | SD_SDIO_DMA_FLAG_DMEIF | SD_SDIO_DMA_FLAG_TEIF | SD_SDIO_DMA_FLAG_HTIF | SD_SDIO_DMA_FLAG_TCIF);
/* DMA2 Stream3 or Stream6 disable */
DMA_Cmd(SD_SDIO_DMA_STREAM, DISABLE);
/* DMA2 Stream3 or Stream6 Config */
DMA_DeInit(SD_SDIO_DMA_STREAM);
SDDMA_InitStructure.DMA_Channel = SD_SDIO_DMA_CHANNEL;
SDDMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)SDIO_FIFO_ADDRESS;
SDDMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)BufferDST;
SDDMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;
SDDMA_InitStructure.DMA_BufferSize = 1;
SDDMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
SDDMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
SDDMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;
SDDMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;
SDDMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
SDDMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh;
SDDMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Enable;
SDDMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;
SDDMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_INC4;
SDDMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_INC4;
DMA_Init(SD_SDIO_DMA_STREAM, &SDDMA_InitStructure);
DMA_ITConfig(SD_SDIO_DMA_STREAM, DMA_IT_TC, ENABLE);
DMA_FlowControllerConfig(SD_SDIO_DMA_STREAM, DMA_FlowCtrl_Peripheral);
/* DMA2 Stream3 or Stream6 enable */
DMA_Cmd(SD_SDIO_DMA_STREAM, ENABLE);
}
CMD12:STOP_TRANSMISSION
在进行SD卡的多数据块传输时，当所有数据块都读取完成后，我们需要发送CMD12命令，告诉SD卡停止传输

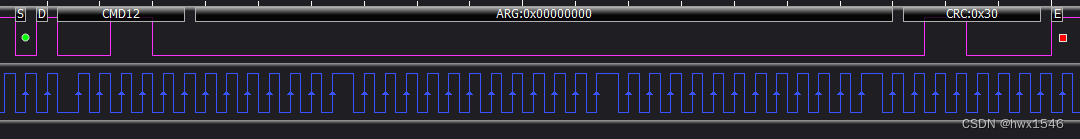

命令发送
SDIO_CmdInitStructure.SDIO_Argument = 0;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_STOP_TRANSMISSION; // 命令索引 CMD12
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short; // 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
CMD12的命令响应是R1b,需要判断SD卡状态
等待SD卡读取完毕
当我们向SD卡发送完CMD12命令后，需要发送CMD13不断读取SD卡状态，判断SD卡是否读取完成
命令发送
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t) RCA << 16;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SEND_STATUS; // 命令索引 CMD13
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short; // 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);

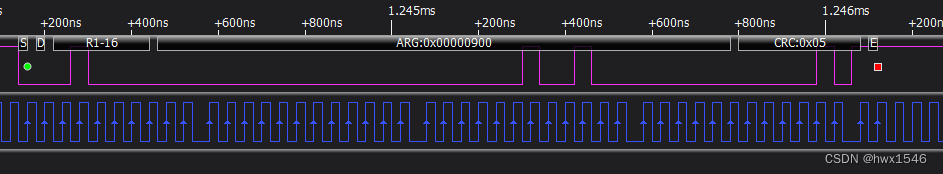

命令响应
从波形图可知，SD卡总线已经准备就绪，并且进入tran状态。

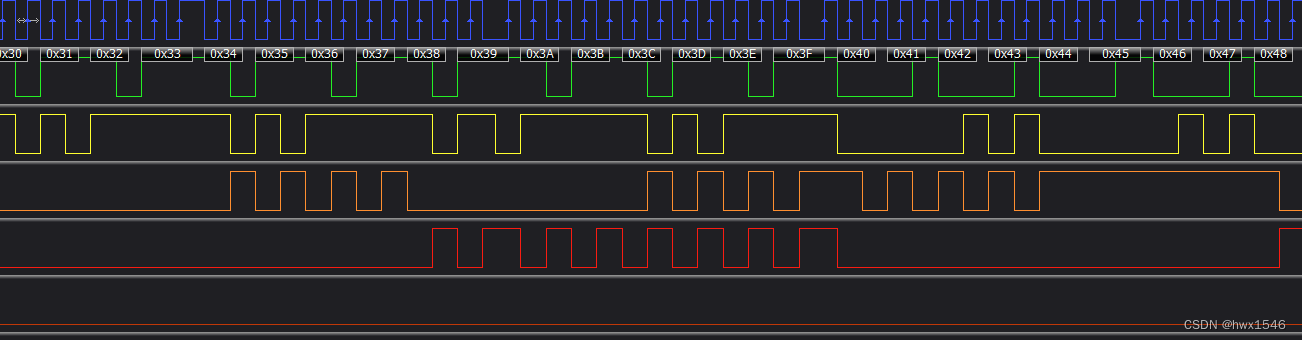

数据读取波形
SD卡写
SD卡的写过程跟SD卡的读过程差不多。只不过数据传输方向相反
CMD16:SET_BLOCKLEN
在开始写数据之前，需要设置需要读取的数据块大小，对于SDHC容量的SD卡来说，数据块大小为512字节。
命令发送
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t) BlockSize; // 数据块大小 SDHC为512字节
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SET_BLOCKLEN; // 命令索引 CMD16
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;// 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
CMD16的命令响应是R1,需要判断SD卡状态
从波形图可知，SD卡总线已经准备就绪，并且进入tran状态。
设置SDIO控制传输数据类型
设置完SD卡块大小之后，还需要设置SDIO控制器的数据传输类型，在例程中我们需要读取1个扇区的数据，也就是需要读取512总共51200字节的数据。
SDIO_DataInitStruct.SDIO_DataTimeOut = SD_DATATIMEOUT; // 传输超时时间
SDIO_DataInitStruct.SDIO_DataLength = BlockSize; // 传输数据大小 512字节
SDIO_DataInitStruct.SDIO_DataBlockSize = (uint32_t) 9 << 4; // 数据块大小 512字节
SDIO_DataInitStruct.SDIO_TransferDir = SDIO_TransferDir_ToCard; //传输方向 从SDIO控制器到SD卡
SDIO_DataInitStruct.SDIO_TransferMode = SDIO_TransferMode_Block; // 传输类型 块传输
SDIO_DataInitStruct.SDIO_DPSM = SDIO_DPSM_Enable; // 使能DPSM状态机
SDIO_DataConfig(&SDIO_DataInitStruct);
CMD24:WRITE_BLOCK
CMD24的作用是写单个块。CMD24需要带参数，参数是写入的扇区地址

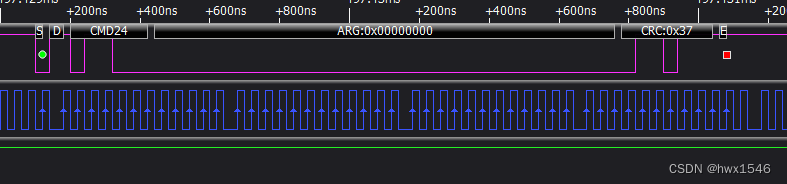

命令发送
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t)WriteAddr; // 扇区地址 0地址
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SET_BLOCKLEN; // 命令索引 CMD24
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;// 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
CMD24的命令响应是R1,需要判断SD卡状态
从波形图可知，SD卡总线已经准备就绪，并且进入tran状态。
DMA配置
DMA发送配置
以下是例程中的DMA发送配置。
void SD_LowLevel_DMA_TxConfig(uint32_t *BufferSRC, uint32_t BufferSize)
{
DMA_InitTypeDef SDDMA_InitStructure;
DMA_ClearFlag(SD_SDIO_DMA_STREAM, SD_SDIO_DMA_FLAG_FEIF | SD_SDIO_DMA_FLAG_DMEIF | SD_SDIO_DMA_FLAG_TEIF | SD_SDIO_DMA_FLAG_HTIF | SD_SDIO_DMA_FLAG_TCIF);
/* DMA2 Stream3 or Stream6 disable */
DMA_Cmd(SD_SDIO_DMA_STREAM, DISABLE);
/* DMA2 Stream3 or Stream6 Config */
DMA_DeInit(SD_SDIO_DMA_STREAM);
SDDMA_InitStructure.DMA_Channel = SD_SDIO_DMA_CHANNEL;
SDDMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)SDIO_FIFO_ADDRESS;
SDDMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)BufferSRC;
SDDMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral;
SDDMA_InitStructure.DMA_BufferSize = 1;
SDDMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
SDDMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
SDDMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;
SDDMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;
SDDMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
SDDMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh;
SDDMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Enable;
SDDMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;
SDDMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_INC4;
SDDMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_INC4;
DMA_Init(SD_SDIO_DMA_STREAM, &SDDMA_InitStructure);
DMA_ITConfig(SD_SDIO_DMA_STREAM, DMA_IT_TC, ENABLE);
DMA_FlowControllerConfig(SD_SDIO_DMA_STREAM, DMA_FlowCtrl_Peripheral);
/* DMA2 Stream3 or Stream6 enable */
DMA_Cmd(SD_SDIO_DMA_STREAM, ENABLE);
}
等待SD卡写入完成
由于例程中是只写一个扇区，所以不用发送CMD12强制停止传输，但是我们需要发送CMD13不断读取SD卡状态，判断SD卡是否读取完成
命令发送
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t) RCA << 16;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SEND_STATUS; // 命令索引 CMD13
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short; // 短响应
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No; // 不等待
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable; // 使能CPSM状态机
SDIO_SendCommand(&SDIO_CmdInitStructure);
命令响应
从波形图可知，SD卡总线已经准备就绪，并且进入tran状态。

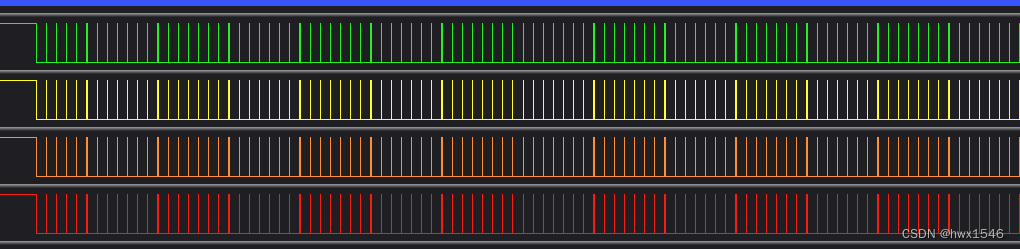

SD卡写数据波形
9409
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
