1. 介绍

STM32具有多种低功耗模式，当前以STM32L4系列的低功耗模式最为丰富，此处基于STM32L476和STM32CUBEIDE环境介绍停机模式（STOP）管脚中断唤醒的实现(HAL库）。STOP模式只是停止代码执行，唤醒（其实是continue的作用）后继续执行后面的代码，而不是重启之后从初始代码开始执行。

2. 低功耗模式

STM32L4的低功耗模式，相比其它系列的芯片，多了几种：

三种STOP模式的区别，可以参考文档：RM0351 Reference manual

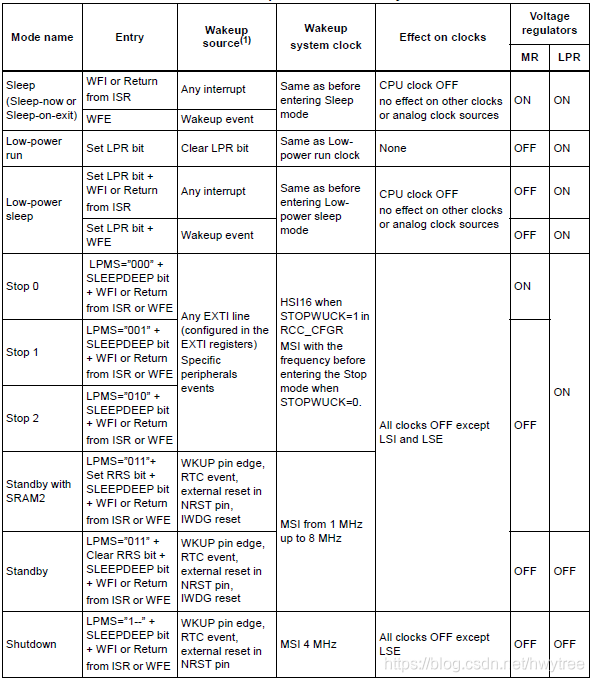

STM32L4系列各种低功耗模式的特性总结如下：

3. 管脚中断配置

STOP模式可以通过通用管脚中断(Interrupt)或事件(Event)的方式唤醒，这里介绍通用管脚中断唤醒的方式, 选择一个GPIO管脚进行配置，这里用PC13作为唤醒源。

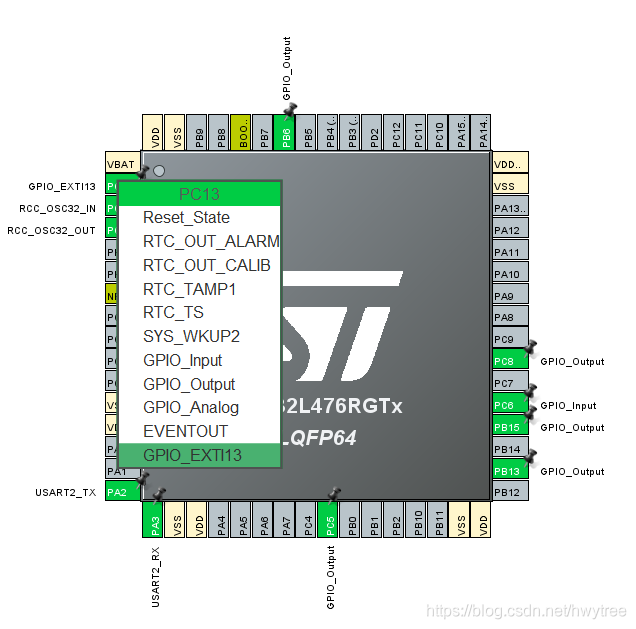

设置PC13为GPIO_EXTI方式：

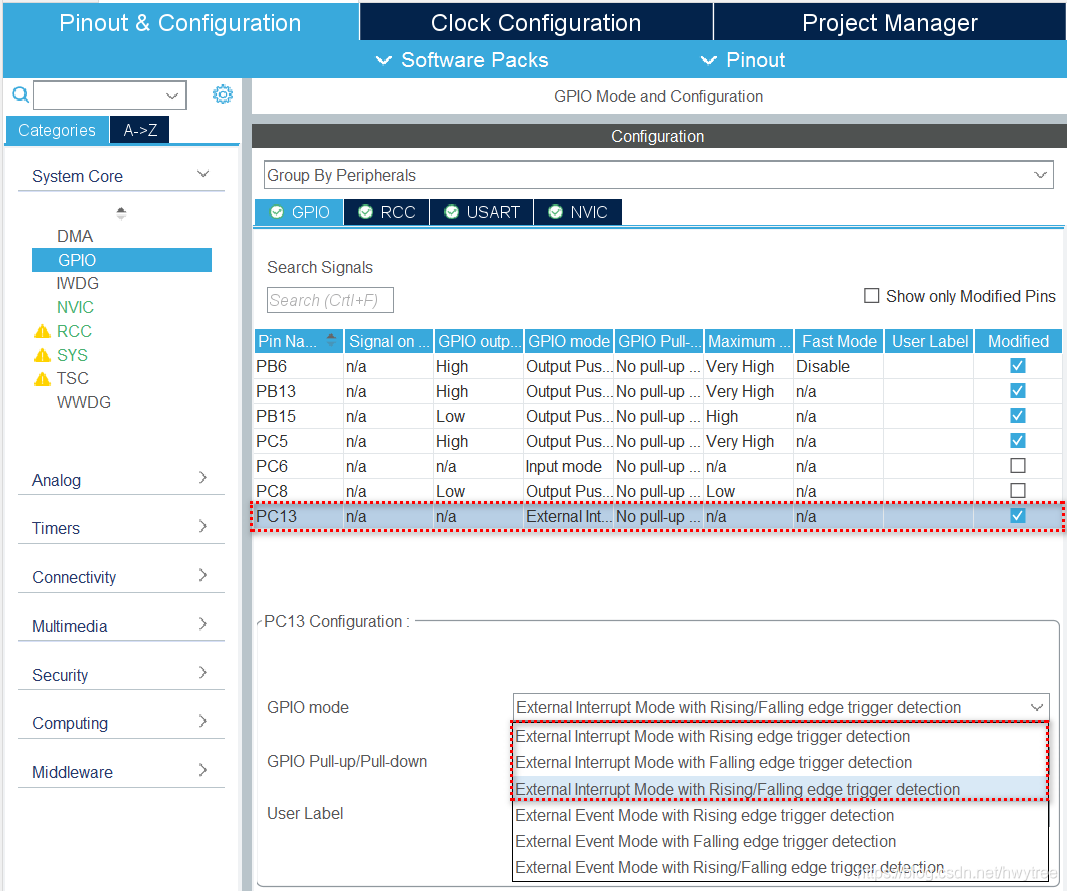

为PC13选择其中一种中断触发方式，包括上升沿触发，下降沿触发和电平变化触发（即上升沿下降沿都触发）：

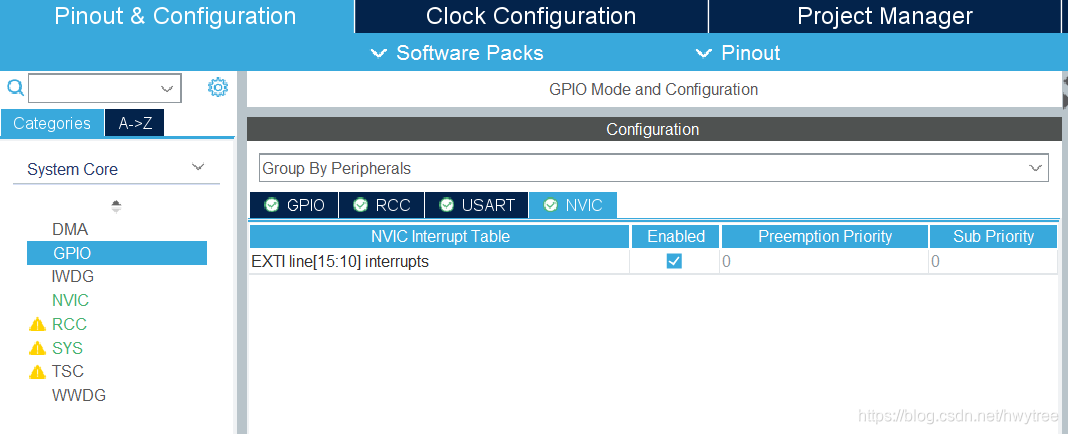

然后使能中断：

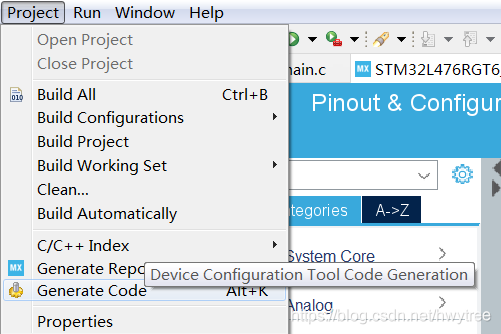

保存后生成代码：

4. STOP模式进入及中断唤醒

通过HAL库函数可进入STOP模式，其中库函数有一个参数，指定唤醒时的来源，有两个可选：PWR_STOPENTRY_WFI 和 PWR_STOPENTRY_WFE， 分别对应管脚中断唤醒和管脚事件唤醒，这里我们用PWR_STOPENTRY_WFI，即管脚中断唤醒。

如果要进入STOP0模式，实施下面代码：

HAL_PWREx_EnterSTOP0Mode(PWR_STOPENTRY_WFI);

如果要进入STOP1模式，实施下面代码：

HAL_PWREx_EnterSTOP1Mode(PWR_STOPENTRY_WFI);

如果要进入STOP2模式，实施下面代码：

HAL_PWREx_EnterSTOP2Mode(PWR_STOPENTRY_WFI);

在执行到上述代码时，MCU就进入了STOP状态，等待管脚上发生信号变化产生的中断唤醒。在接受到中断唤醒后，会先进入中断处理函数，再出来执行进入STOP模式代码后面的代码。再PC13的管脚中断处理函数里，需要重新调用初始化时钟配置函数，以使得因为进入STOP模式关闭的时钟重新打开。PC13管脚的中断处理函数：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
   if (GPIO_Pin==GPIO_PIN_13)
    {
	  SystemClock_Config();
	}
}

这样STOP模式的进入和唤醒就实现了。

5. STOP模式进入及中断唤醒的优化

当设计中存在多种中断源，包括调试器中断和其它管脚中断时，这些中断不是想用于唤醒STOP状态的中断，此时就需要增加必要的设计，实现：

1. 当指定的中断源产生中断时，唤醒STOP状态；
2. 当非指定的中断源产生中断唤醒STOP后，立即重新进入STOP模式。

实现方式如下，先增加一个判断变量flag_recog:

uint8_t flag_recog = 0;

在进入STOP0模式时，采用如下代码：

flag_recog = 0;
while(flag_recog == 0) HAL_PWREx_EnterSTOP0Mode(PWR_STOPENTRY_WFI);

在进入STOP1模式时，采用如下代码：

flag_recog = 0;
while(flag_recog == 0) HAL_PWREx_EnterSTOP1Mode(PWR_STOPENTRY_WFI);

在进入STOP2模式时，采用如下代码：

flag_recog = 0;
while(flag_recog == 0) HAL_PWREx_EnterSTOP2Mode(PWR_STOPENTRY_WFI);

这样，当异常中断引起唤醒时，因为flag_recog保持为0，所以会再次执行进入STOP模式的代码。

当指定的唤醒中断到来时，如这里的PC13，则修改中断处理函数为：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if (GPIO_Pin==GPIO_PIN_13)
	{
		flag_recog = 1;
		SystemClock_Config();
	}
}

从而在中断处理函数里将flag_recog设置为非0，在退出中断处理函数后，也会退出while(flag_recog == 0)的循环，执行后面的代码。

通过以上优化，提高了STOP低功耗模式应用的可靠性，避免异常时间的唤醒。

6. 库函数对应关系

STM32L4系列将STOP模式分为了STOP0, STOP1和STOP2模式，实际上，STOP0和STOP1和以前的STOP模式在库函数上有对应关系。譬如以前的STOP模式的库函数在STM32L4的定义：

/**
  * @brief Enter Stop mode
  * @note  This API is named HAL_PWR_EnterSTOPMode to ensure compatibility with legacy code running
  *        on devices where only "Stop mode" is mentioned with main or low power regulator ON.
  * @note  In Stop mode, all I/O pins keep the same state as in Run mode.
  * @note  All clocks in the VCORE domain are stopped; the PLL, the MSI,
  *        the HSI and the HSE oscillators are disabled. Some peripherals with the wakeup capability
  *        (I2Cx, USARTx and LPUART) can switch on the HSI to receive a frame, and switch off the HSI
  *        after receiving the frame if it is not a wakeup frame. In this case, the HSI clock is propagated
  *        only to the peripheral requesting it.
  *        SRAM1, SRAM2 and register contents are preserved.
  *        The BOR is available.
  *        The voltage regulator can be configured either in normal (Stop 0) or low-power mode (Stop 1).
  * @note  When exiting Stop 0 or Stop 1 mode by issuing an interrupt or a wakeup event,
  *         the HSI RC oscillator is selected as system clock if STOPWUCK bit in RCC_CFGR register
  *         is set; the MSI oscillator is selected if STOPWUCK is cleared.
  * @note  When the voltage regulator operates in low power mode (Stop 1), an additional
  *         startup delay is incurred when waking up.
  *         By keeping the internal regulator ON during Stop mode (Stop 0), the consumption
  *         is higher although the startup time is reduced.
  * @param Regulator: Specifies the regulator state in Stop mode.
  *          This parameter can be one of the following values:
  *            @arg @ref PWR_MAINREGULATOR_ON  Stop 0 mode (main regulator ON)
  *            @arg @ref PWR_LOWPOWERREGULATOR_ON  Stop 1 mode (low power regulator ON)
  * @param STOPEntry: Specifies Stop 0 or Stop 1 mode is entered with WFI or WFE instruction.
  *          This parameter can be one of the following values:
  *            @arg @ref PWR_STOPENTRY_WFI  Enter Stop 0 or Stop 1 mode with WFI instruction.
  *            @arg @ref PWR_STOPENTRY_WFE  Enter Stop 0 or Stop 1 mode with WFE instruction.
  * @retval None
  */
void HAL_PWR_EnterSTOPMode(uint32_t Regulator, uint8_t STOPEntry)
{
  /* Check the parameters */
  assert_param(IS_PWR_REGULATOR(Regulator));

  if(Regulator == PWR_LOWPOWERREGULATOR_ON)
  {
    HAL_PWREx_EnterSTOP1Mode(STOPEntry);
  }
  else
  {
    HAL_PWREx_EnterSTOP0Mode(STOPEntry);
  }
}

因此通过调用STOP模式的库函数，设置不同的输入参数，可以等效调用STOP0和STOP1模式。对于非STM32L4系列，可以调用HAL_PWR_EnterSTOPMode库函数进入STOP模式。

–End–
