光纤跳线的最小弯曲半径可达多少?

光纤因其脆弱性需要谨慎处理,过度弯曲可能导致光信号损失和微裂纹。最小弯曲半径取决于光缆类型,如G652光纤的最小弯曲半径为30mm,而G657系列光纤的弯曲半径更小,适用于FTTx和FTTH。了解并遵循最小弯曲半径标准对于确保网络可靠性至关重要。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

光纤是由玻璃或塑料制成的纤维,光纤本身非常脆弱、易断。而将微细的光纤封装在塑料护套中,就能够使它可以弯曲而不至于断裂。光纤包覆在保护套后的线缆就是光缆。那光缆是否就可以随意的弯折呢?

由于光纤对应力敏感,因此弯曲光纤时有可能导致光信号通过光纤包层逸出,随着弯曲变得尖锐,光信号也将泄露的更多。弯曲也会引起微裂纹,从而永久损坏光纤。更为麻烦的是很难找到微弯点,并且需要昂贵的测试设备,至少必须对跳线进行清洁或更换才行。光纤弯曲会引起光纤衰减。随着弯曲半径的减小,光纤弯曲产生的衰减量会增加。由弯曲引起的衰减在1550 nm处大于在1310 nm处,甚至在1625 nm处更大。因此,在安装光纤跳线时,尤其是在高密度布线环境下,不应将跳线的弯曲超过其可承受的弯曲半径。那么弯曲半径到底多少才合适?
光纤跳线的最小弯曲半径可达多少?

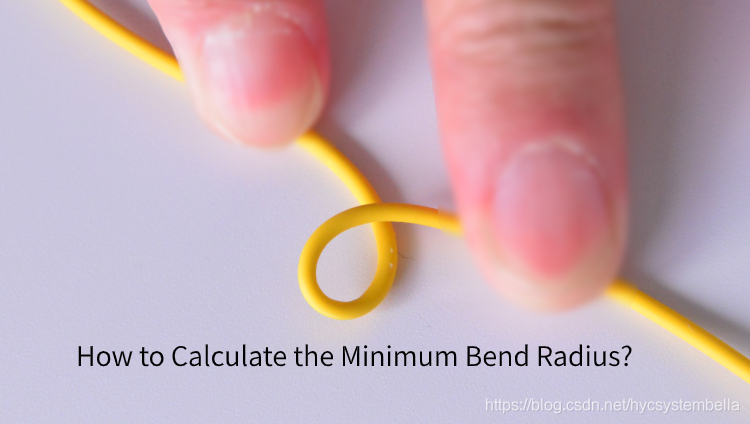

光纤弯曲半径是指光纤在任何给定点范围内可以安全弯曲的角度。所有光缆或跳线的光纤弯曲半径都不同,还可能会因光缆的类型或制造方式而异。最小弯曲半径取决于光缆的直径和类型,一般使用公式:最小弯曲半径=光缆外径x光缆倍数。

新的ANSI/TIA/EIA-568B.3标准有定义了50/125微米和62.5/125微米光纤光缆的最小弯曲半径标准和最大拉力。最小弯曲半径将取决于特定的光纤光缆,在无拉力的情况下,光缆弯曲半径一般不应小于光缆外径(OD)的十倍,在承受拉力负荷下,光缆的弯曲半径是光缆外径的15倍。传统单模跳线的行业标准通常规定最小弯曲半径为护套线缆外径的十倍或1.5英寸(38mm),以较大
