WPF中的模板（二）- ControlTemplate

一、TextBox控件的内部结构

首先，我们先利用Blend解开TextBox控件的内部结构。利用Blend新建一个WPF项目，在界面上添加一个TextBox。

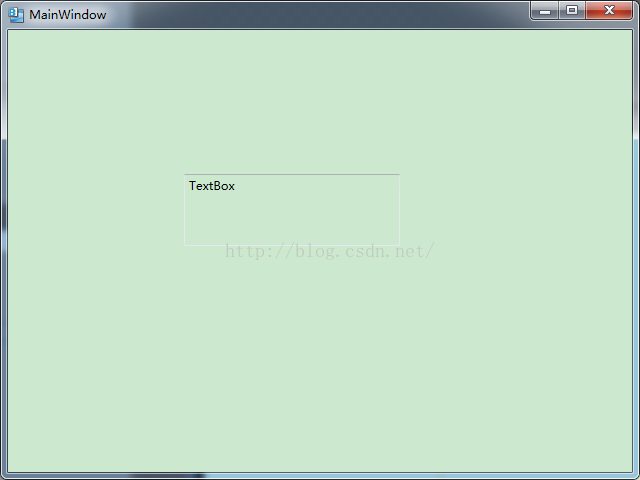

我们看到，TextBox的四个角都是直角，我们现在试着把他的角变成圆角：

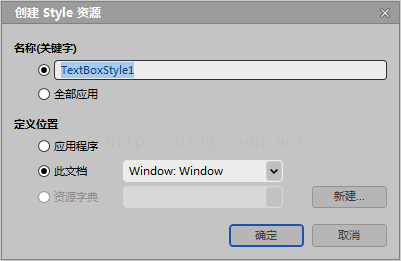

选中这个控件，右键->编辑模板->编辑副本。这里面我们选择编辑副本是在当前这个TextBox的模板之上进行修改。然后弹出如下图所示的对话框。其中名称指的是编辑后的Style的键值，如果选择全部应用所有的TextBox将都会设置该Style。定义位置指的是该Style代码存放的位置，可以是App级别的资源文件中、可以是当前的文档中，也可以是专门存放资源的自定义文档。

点击确定后，整个TextBox的结构展现在我们前面：

<Style x:Key="TextBoxStyle1" BasedOn="{x:Null}" TargetType="{x:Type TextBox}">
			<Setter Property="Foreground" Value="{DynamicResource {x:Static SystemColors.ControlTextBrushKey}}"/>
			<Setter Property="Background" Value="{DynamicResource {x:Static SystemColors.WindowBrushKey}}"/>
			<Setter Property="BorderBrush" Value="{StaticResource TextBoxBorder}"/>
			<Setter Property="BorderThickness" Value="1"/>
			<Setter Property="Padding" Value="1"/>
			<Setter Property="AllowDrop" Value="true"/>
			<Setter Property="FocusVisualStyle" Value="{x:Null}"/>
			<Setter Property="ScrollViewer.PanningMode" Value="VerticalFirst"/>
			<Setter Property="Stylus.IsFlicksEnabled" Value="False"/>
			<Setter Property="Template">
				<Setter.Value>
					<ControlTemplate TargetType="{x:Type TextBox}">
						<Microsoft_Windows_Themes:ListBoxChrome x:Name="Bd" BorderBrush="{TemplateBinding BorderBrush}" BorderThickness="{TemplateBinding BorderThickness}" Background="{TemplateBinding Background}" RenderMouseOver="{TemplateBinding IsMouseOver}" RenderFocused="{TemplateBinding IsKeyboardFocusWithin}" SnapsToDevicePixels="true">
							<ScrollViewer x:Name="PART_ContentHost" SnapsToDevicePixels="{TemplateBinding SnapsToDevicePixels}"/>
						</Microsoft_Windows_Themes:ListBoxChrome>
						<ControlTemplate.Triggers>
							<Trigger Property="IsEnabled" Value="false">
								<Setter Property="Background" TargetName="Bd" Value="{DynamicResource {x:Static SystemColors.ControlBrushKey}}"/>
								<Setter Property="Foreground" Value="{DynamicResource {x:Static SystemColors.GrayTextBrushKey}}"/>
							</Trigger>
						</ControlTemplate.Triggers>
					</ControlTemplate>
				</Setter.Value>
			</Setter>
		</Style>

在最后一个Setter中，Template属性就是我们要设置的ControlTemplate。在这里，我们看到了整个TextBox的构成：Microsoft_Windows_Themes:ListBoxChrome下面包含一个ScrollViewer，我们要将TextBox的直角改成圆角，只需要将ListBoxChrome替换成Border，去掉不存在的属性，并设置其CornerRadius即可。修改后的代码如下：

<Border x:Name="Bd" BorderBrush="{TemplateBinding BorderBrush}" BorderThickness="{TemplateBinding BorderThickness}" Background="{TemplateBinding Background}"  SnapsToDevicePixels="true"
						CornerRadius="10">
							<ScrollViewer x:Name="PART_ContentHost" SnapsToDevicePixels="{TemplateBinding SnapsToDevicePixels}"/>
						</Border>

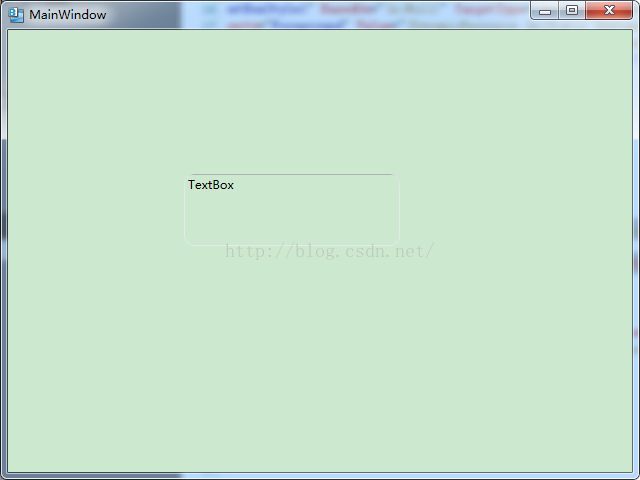

运行结果如下：

通过上面的例子，可以总结如下：
1、ControlTemplate设置往往放到一个Style中，对应的属性是控件的Template属性，直接用ControlTemplate为Template赋值。
2、一个控件实际上由不同的子控件构成，这就是控件内部的VisualTree，VisualTree实际上就构成了整个控件的ControlTemplate的框架。另外，我们把在界面上可见的控件元素构成的节点树叫做LogicTree，需要和VisualTree进行区分。
3、从代码中可以看到很多的TemplateBinding，以BorderBrush="{TemplateBinding BorderBrush}"为例，我们设置的Border的BorderBrush通过TemplateBinding绑定了目标控件（TextBox）的BorderBrush，这样一旦TextBox的BorderBrush有任何的更新，都会及时的通知到Border并进行更新。
在这里，有一点需要说明一下，我们只看到TemplateBinding的Path是BorderBrush，却没有设置TemplateBinding的数据源Source，Binding是怎么找到目标控件的BorderBrush的呢，其实{TemplateBinding BorderBrush}就等同于{Binding BorderBrush RelativeSource={ RelativeSource TemplateParent}}。

二、ItemsControl的PanelTemplate
ItemsControl具有一个名为ItemsPanel的属性，他的数据类型是ItemsPanelTemplate。ItemsPanelTemplate也是一种控件的Template，它的作用是让我们有机会控制ItemsControl的条目容器。
下面我们将ListBox的Item由纵向排列改成横向排列：
首先，新建一个项目增加如下代码：

<Window
	xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
	xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
	xmlns:Microsoft_Windows_Themes="clr-namespace:Microsoft.Windows.Themes;assembly=PresentationFramework.Aero"
	x:Class="WpfApplication7.MainWindow"
	x:Name="Window"
	Title="MainWindow"
	Width="640" Height="480">


	<Grid x:Name="LayoutRoot">
		<ListBox Margin="80,24,72,26">
			<TextBlock Text="张三"/>
			<TextBlock Text="李四"/>
			<TextBlock Text="王五"/>
		</ListBox>
	</Grid>
</Window>

运行：

我们修改ListBox的ItemsPanel，达到横向排列ListBox的Items的目的：

<Grid x:Name="LayoutRoot">
<ListBox Margin="80,24,72,26">
<ListBox.ItemsPanel>
<ItemsPanelTemplate>
<StackPanel Orientation="Horizontal"/>
</ItemsPanelTemplate>
</ListBox.ItemsPanel>
<TextBlock Text="张三"/>
<TextBlock Text="李四"/>
<TextBlock Text="王五"/>
</ListBox>
</Grid>

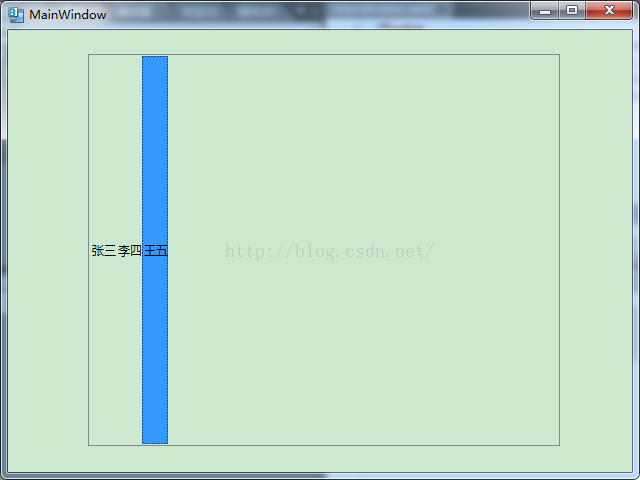

运行效果：
