最近遇到一个设备功率非常大,以前没有搞过这么大功率的设备,大功率设备的电线和电缆选型错误付出的成本和安全代价实在是太大了,不敢马虎大意,特地花了点时间学习,搜了一些文档才有点把握了,以下仅供参考和学习。
下面就是电线和电缆的标准,学习,摘要。

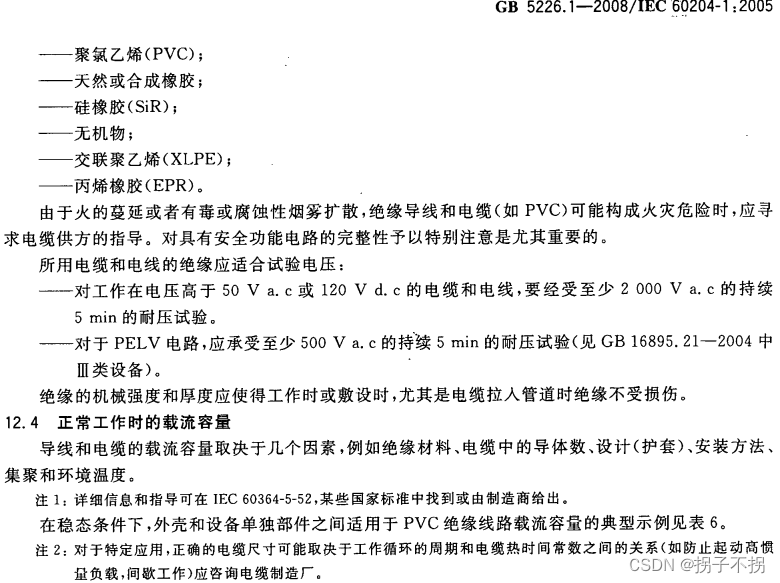

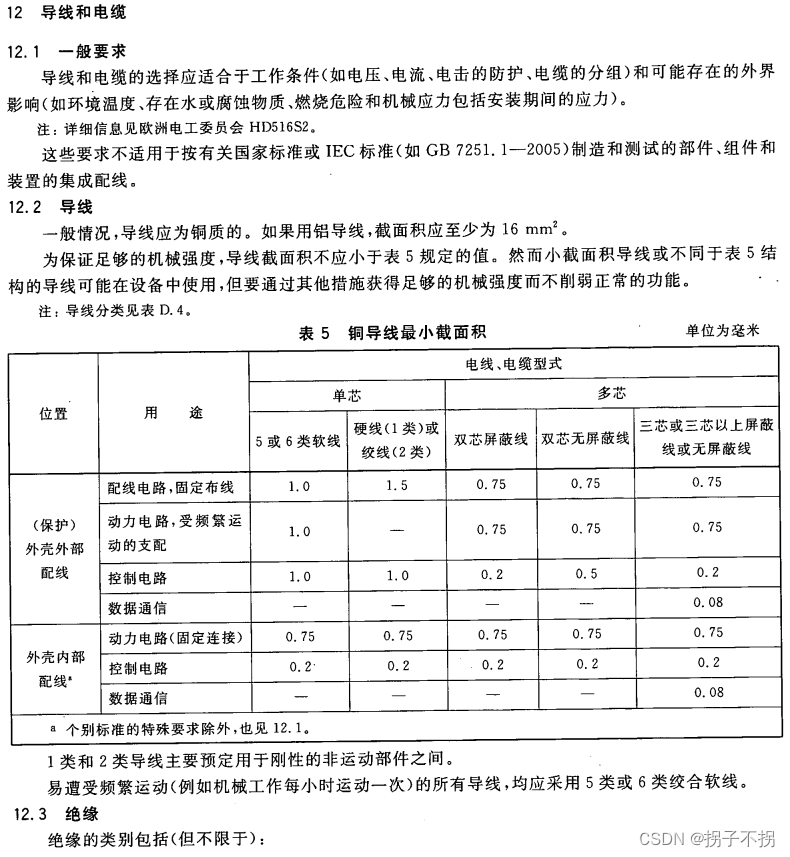

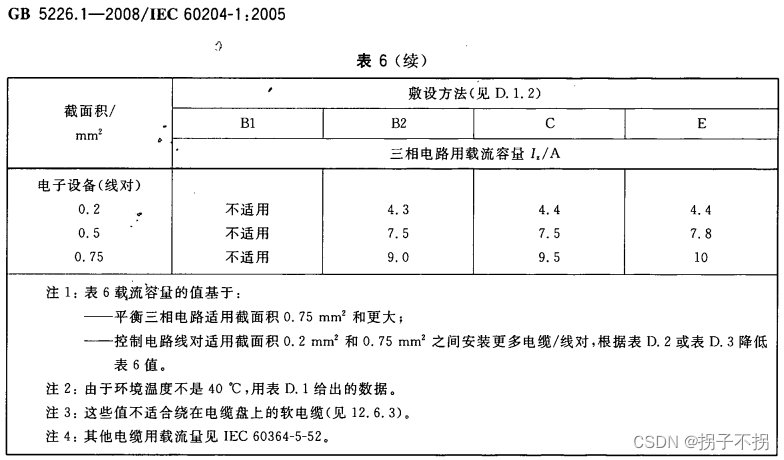

国家标准GB5226.1-2008:
既然是国家标准,按照这个标准选型肯定是没有问题,就是太严格,载流量偏保守了。
咨询电缆厂家
各个厂家给出的电线和电缆的载流量有所区别,但都不会低于国家标准。还有很多快速计算电线和电缆的方法,杂乱整理,大致如下:
铝导线计算口诀:
0-10乘5,截面积数值乘以5;
16~25乘4,截面积数值乘以4;
35~50乘3,截面积数值乘以3;
70~95乘2.5,截面积数值乘以2.5;
100以上乘2,截面积数值乘以2;
穿管,温度,8折9折;
裸线加50%;
铜线升级算;
铜导线计算口诀:
0-10乘6,截面积数值乘以6;
16乘5,截面积数值乘以5;
25~35乘4,截面积数值乘以4;
50~95乘3.5,截面积数值乘以3.5;
100以上乘3,截面积数值乘以3;
穿管,温度,8折9折;
裸线加50%;
铝线降级算;
裸铜导线计算口诀:
0-10乘8,截面积数值乘以8;
16乘6,截面积数值乘以6;
25~35乘5,截面积数值乘以5;
50~95乘4.5,截面积数值乘以4.5;
100以上乘4,截面积数值乘以4;
温度没升10度,载流量减5%;
铜换铝加50%;
电缆线的外皮都有什么材料类型?
一般常见的电缆护套材料(外皮)塑料类电缆有:聚氯乙烯(PVC),聚乙烯(PE),聚全氟乙丙烯(F46)高温电缆使用,还有尼龙的,聚烯烃等。
对于橡胶电缆的外皮有:氯化聚乙烯(CPE),氯磺化聚乙烯(CSM),氯丁橡皮,硅橡胶。PVC特点:力学性能、电性能优良、耐酸碱力极强、化学稳定性好、软化点低。
另外,还有一种铠装电缆,感觉就是特殊场合加强用的,没有研究,有懂的留言学习一下。
希望这篇文章能够对你有所帮助,谢谢你的阅读,祝你学习愉快
