SDM模型——建模用户长短期兴趣的Match模型

1. 引言

SDM模型(Sequential Deep Matching Model)是阿里团队在2019年CIKM的一篇paper。模型属于序列召回模型，研究的是如何通过用户的历史行为序列去学习到用户的丰富兴趣。

SDM模型把用户的历史序列根据交互的时间分成了短期和长期两类，然后从短期会话和长期行为中分别采取相应的措施(短期的RNN+多头注意力机制， 长期的Att Net) 学习用户的短期兴趣和长期行为偏好，并巧妙的设计了一个门控网络将长短期兴趣进行融合，得到用户的最终兴趣向量。

创新点：长期偏好的行为表示，多头注意力机制学习多兴趣，长短期兴趣的融合机制等

目录如下：

• 背景与动机
• SDM的网络结构与细节剖析
• SDM模型的简易复现

2. 背景与动机

召回，是从海量商品中得到一个小的候选集，然后通过排序模型做精确的筛选。 因此召回模块对于候选对象的筛选中起着至关重要的作用。

淘宝目前的召回模型基于协同过滤，通过用户与商品的历史交互建模，得到用户的物品的表示向量，但这个过程是静态的，而用户的行为或者兴趣是时刻变化的，协同过滤并不能很好的捕捉到用户整个行为序列的动态变化。所以作者认为，序列顺序信息应当加到召回模块。

阿里在精排模型方面的进化从DIN->DIEN->DSIN，解决的问题和本文类似，只不过召回使用了SDM模型进行检索。

学习长序列行为过程中，用户的兴趣可能发生转移，因此需要以Session会话为单位，先把长序列进行切分。同时，与DSIN模型分成多个会话之后，直接进行Transformer不同，SDM模型把最近的一次会话，和之前的会话分别视为了用户短期行为和长期行为分别进行了建模，并采用不同的措施学习用户的短期兴趣和长期兴趣，然后通过一个门控机制融合得到用户最终的表示向量。

每个会话对于当前商品的预测，显然并不是同等重要的，往往是越邻近的会话，重要程度越大一些， 而比较久远的会话，可能影响程度小一些， 但并不一定没有影响。 因此需要把短期会话和长期会话分开建模。

• 对于短期会话，使用相对复杂的模型，从多方面考虑用户的短期兴趣
• 作者发现用户的兴趣点在一个会话里也是多重的
• 作者使用了LSTM学习序列关系，然后使用Multi-head attention机制，学习用户的多兴趣
• 对于长期会话，使用简单模型，获取一个用户的长期兴趣

同时，用户的长期行为也会影响当前的决策，比如用户的兴趣、爱好相关，因此长期偏好或者行为往往是复杂广泛的， 对于融合长短期兴趣，作者使用了一个门控循环单元。

总结：SDM模型首先使用RNN学习序列关系，其次通过多头注意力机制捕捉多兴趣，然后通过一个Attention Net加权得到短期兴趣表示，长期会话通过Attention Net融合，然后过DNN，得到用户的长期表示，并设计了一个类似于LSTM的门控单元，融合两种兴趣，得到用户最终的表示向量。

3. SDM的网络结构与细节剖析

3.1 问题定义

U 表示用户集合，I 表示item集合，模型考虑在时间 t 时刻用户 u 是否会对 i 产生交互。 对于 u，我们能够得到它的历史行为序列，会话的划分规则：

• 相同会话ID的商品算是一个会话
• 相邻的商品，时间间隔小于10分钟算一个会话
• 同一个会话中的商品不能超过50个

同时，对于用户u的短期行为定义是离目前最近的这次会话， 用Su序列表示。而长期的用户行为是过去一周内的会话，不包括短期的这次会话。

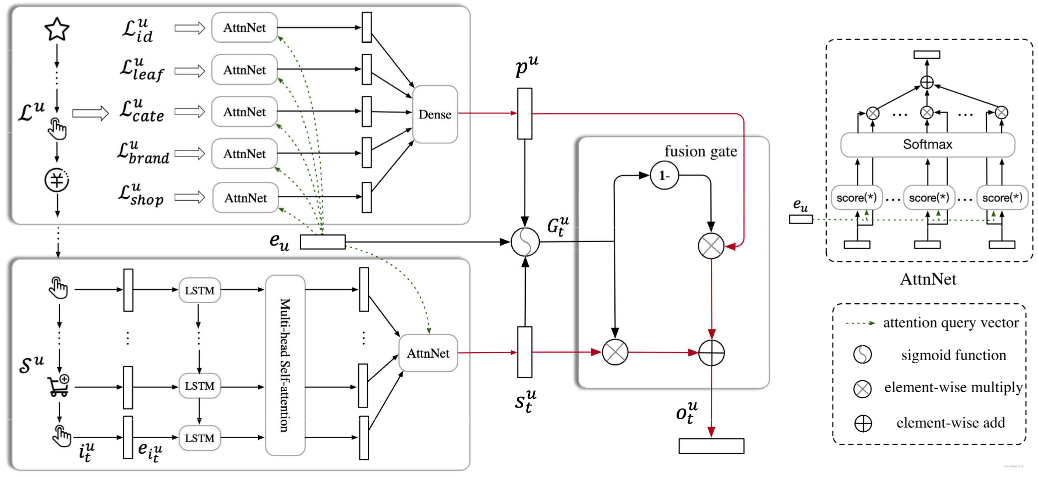

接收用户的短期行为和长期行为，然后分别通过两个盲盒得到表示向量，再通过门控融合就得到了最终的用户表示。 训练的时候， 用户向量与当前交互商品做softmax操作进行采样，然后计算损失，具体的可以参考YouTubeDNN。

训练好模型之后，在out与softmax层得到item的所有向量，当一个用户产生行为，通过这个模块拿到该用户表示，然后与所有item向量做最近邻检索，拿到相似的TOP-K推荐。

3.2 Input Embedding with side Information

在淘宝的推荐场景中，顾客与物品产生交互行为的时候，不仅考虑特定的商品本身，还考虑产品， 商铺，价格等。所以对于一个商品来说，不仅要用到Item ID，还用了更多的side info信息，包括leat category, fist level category, brand,shop。

所以，假设用户的短期行为是 ${\mathcal{S}}^u=\left[i_1^u,\dots ,i_t^u,\dots ,i_m^u\right]$ ， 其中每个商品 $i_t^u$ 有5个属性表示，每个属性本质是ID，但转成 embedding之后，就得到了5个embedding，所以这里就涉及到了融合问题。这里用 ${\mathbf{e}}_t^u\in {\mathbb{R}}^{d\times 1}$ 来表示每个 $i_t^u$ ，但这里不是embedding 的pooling操作，而是Concat
$${\mathbf{e}}_{i_t^u}=\mathrm{concat}\left(\left\{{\mathbf{e}}_i^f\mid f\in \mathcal{F}\right\}\right)$$
其中， ${\mathbf{e}}_i^f={\mathbf{W}}^f{\mathbf{x}}_i^f\in {\mathbb{R}}^{d_f\times 1}$ ， 将每个side info的 id 通过 embedding layer 得到各自的embedding。这里 embedding的维度是 $d_f$ ，拼接之后维度为$d$ 。

然后是用户的base表示向量就是用户的基础画像得到embedding，然后Concat：
e u = concat ⁡ ( { e u p ∣ p ∈ P } ) \boldsymbol{e}_{u}=\operatorname{concat}\left(\left\{\boldsymbol{e}_{u}^{p} \mid p \in \mathcal{P}\right\}\right) eu​=concat({eup​∣p∈P})
其中，$e_u^p$ 是特征 $p$ 的 embedding。

3.3 短期用户行为建模

短期用户行为是下面的那个框，输入是用户最近的一次会话，里面各个商品加入了 side info信息之后，得到最终的 embedding表示 $\left[{\mathbf{e}}_{i1},\dots ,{\mathbf{e}}_{it}\right]$ 。
然后通过LSTM模型学习序列信息，直接上公式:
$$\begin{array}{rl}\mathbf{i}{\mathbf{n}}_t^u& =\sigma \left({\mathbf{W}}_{in}^1{\mathbf{e}}_{it}^u+{\mathbf{W}}_{in}^2{\mathbf{h}}_{t-1}^u+b_{in}\right)\\ f_t^u& =\sigma \left({\mathbf{W}}_f^1{\mathbf{e}}_{it}^u+{\mathbf{W}}_f^2{\mathbf{h}}_{t-1}^u+b_f\right)\\ {\mathbf{o}}_t^u& =\sigma \left({\mathbf{W}}_o^1{\mathbf{e}}_i^u+{\mathbf{W}}_o^2{\mathbf{h}}_{t-1}^u+b_o\right)\\ {\mathbf{c}}_t^u& ={\mathbf{f}}_t{\mathbf{c}}_{t-1}^u+\mathbf{i}{\mathbf{n}}_t^u\tanh \left({\mathbf{W}}_c^1{\mathbf{e}}_{it}^u+{\mathbf{W}}_c^2{\mathbf{h}}_{t-1}^u+b_c\right)\\ {\mathbf{h}}_t^u& ={\mathbf{o}}_t^u\tanh \left({\mathbf{c}}_t^u\right)\end{array}$$
采用了多输入多输出，即每个时间步都会有一个隐藏状态 $h_t^u$ 输出出来，经过LSTM之后，原始的序列就有了序列相关信息， 得到了 $\left[{\mathbf{h}}_1^u,\dots ,{\mathbf{h}}_t^u\right]$, 记为 ${\mathbf{X}}^u$ 。这里的 ${\mathbf{h}}_t^u\in {\mathbb{R}}^{d\times 1}$ 表示时间 $t$ 的序列偏好表示。
然后经过Multi-head self-attention层，学习 $h_i^u$ 系列之间的相关性，类似聚类操作，因为我们先用多头矩阵把 $h_i^u$ 系列映射到多个空间，然后从各个空间中互求相关性
$$\text{ head }{}_i^u=\mathrm{Attention}\left({\mathbf{W}}_i^Q{\mathbf{X}}^u,{\mathbf{W}}_i^K{\mathbf{X}}^u,{\mathbf{W}}_i^V{\mathbf{X}}^u\right)$$
得到权重后，对原始的向量加权融合。使 $Q_i^u=W_i^Q{X}^u，K_i^u=W_i^K{\mathbf{X}}^u,V_i^u=W_i^V{X}^u$ ， 计算公式如下:
$$\begin{array}{c}f\left(Q_i^u,K_i^u\right)=Q_i^{uT}{K}_i^u\\ A_i^u=\mathrm{softmax}\left(f\left(Q_i^u,K_i^u\right)\right)\\ {\mathrm{head}}_i^u=V_i^u{A}_i^{uT}\end{array}$$
这是一个头的计算，接下来每个头都这么算，假设有 $h$ 个头，这里会通过上面的映射矩阵 $W$ 系列，先 把原始的 $h_i^u$ 向量映射到 $d_k=\frac{1}{h}d$ 维度，然后计算 $hea{d}_i^u$ 也是 $d_k$ 维，这样 $h$ 个head进行拼接，正好是 $d$ 维，接下来过一个全连接或者线性映射得到Multi Head的输出。
$${\hat{X}}^u=\mathrm{MultiHead}\left(X^u\right)=W^O\mathrm{concat}\left({\mathrm{head}}_1^u,\dots ,{\text{ head }}_h^u\right)$$
相当于将相似的 $h_i^u$ 融合到了一块，就能学习到用户的多兴趣。

注意，这里没有使用残差连接， ${\hat{X}}^u=\left[{\hat{\mathbf{h}}}_1^u,\dots ,{\hat{\mathbf{h}}}_t^u\right]$ 已经融合多兴趣。
得到这个东西之后，接下来再过一个User Attention层，挖掘更细粒度的用户个性化信息。当然，这个就是普通的embedding层了，用户的base向量 $e_u$ 作为 query，与 ${\hat{X}}^u$ 的每个向量做Attention，然后加权求和得最终向量:
$$\begin{array}{rl}{\alpha }_k& =\frac{\exp \left({\hat{\mathbf{h}}}_k^{uT}{\mathbf{e}}_u\right)}{{\sum }_{k=1}^t\exp \left({\hat{\mathbf{h}}}_k^{uT}{\mathbf{e}}_u\right)}\\ {\mathbf{s}}_t^u& =\sum _{k=1}^t{\alpha }_k{\hat{\mathbf{h}}}_k^u\end{array}$$
其中 $s_t^u\in {\mathbb{R}}^{d\times 1}$ ，形成了短期行为兴趣。

3.4 用户长期行为建模

从长期的视角来看，用户在不同的维度上可能积累了广泛的兴趣，用户可能经常访问一组类似的商店，并反复购买属于同一类别的商品。 所以长期行为$$L^u$$来自于不同的特征尺度，并包含了各种side特征。
$${\mathcal{L}}^u=\left\{{\mathcal{L}}_f^u\mid f\in \mathcal{F}\right\}$$
与短期行为不同，长期行为是从特征的维度进行聚合，把用户的历史长序列分成了多个特征，比如用户历史点击过的商品，历史逛过的店铺，历史看过的商品的类别，品牌等，分成了多个特征子集，然后这每个特征子集里面有对应的id，比如商品有商品id, 店铺有店铺id等，对于每个子集，通过user Attention layer，和用户的base向量求Attention， 相当于看看用户喜欢逛啥样的商店， 喜欢啥样的品牌，啥样的商品类别等等，得到每个子集最终的表示向量。每个子集的计算过程如下：
$$\begin{array}{rl}{\alpha }_k& =\frac{\exp \left({\mathbf{g}}_k^{uT}{\mathbf{e}}_u\right)}{{\sum }_{k=1}^{|{\mathcal{L}}_f^u|}\exp \left({\mathbf{g}}_k^{uT}{\mathbf{e}}_u\right)}\\ z_f^u& =\sum _{k=1}^{|{\mathcal{L}}_f^u|}{\alpha }_k{\mathbf{g}}_k^u\end{array}$$
每个子集都会得到一个加权的向量，把这个东西拼起来，然后通过DNN。
$$\begin{array}{rl}& {\mathbf{z}}^u=\mathrm{concat}\left(\left\{z_f^u\mid f\in \mathcal{F}\right\}\right)\\ & {\mathbf{p}}^u=\tanh \left({\mathbf{W}}^p{z}^u+b\right)\end{array}$$
这里的 ${\mathbf{p}}^u\in {\mathbb{R}}^{d\times 1}$ ，得到用户的长期兴趣表示。

3.5 短长期兴趣融合

长短期兴趣融合，作者发现之前模型往往喜欢直接拼接起来，或者加和，注意力加权等，作者认为这样不能很好的将两类兴趣融合起来，因为长期序列里面，只有很少的一部分行为和当前有关，因此直接融合是有问题的。所以作者采用了门控机制：
$$\begin{array}{c}{G}_t^u=\mathrm{sigmoid}\left({\mathbf{W}}^1{\mathbf{e}}_u+{\mathbf{W}}^2{s}_t^u+{\mathbf{W}}^3{\mathbf{p}}^u+b\right)\\ o_t^u=\left(1-G_t^u\right)\odot p^u+G_t^u\odot s_t^u\end{array}$$
这个和LSTM的这种门控机制很像，首先门控接收的输入有用户画像 $e_u$ ，用户短期兴趣 $s_t^u$ ，用户长期兴趣 $p^u$ ，经过sigmoid函数得到了 $G_t^u\in {\mathbb{R}}^{d\times 1}$ ，用来决定在 $t$ 时刻短期和长期兴趣的贡献程度。然后根据这个贡献程度对短期和长期偏好加权进行融合。

实验中证明了这种融合的有效性，因为，最终得到的短期或者长期兴趣都是 d 维的向量， 每一个维度可能代表着不同的兴趣偏好，比如第一维度代表品牌，第二个维度代表类别，第三个维度代表价格，第四个维度代表商店等。如果我们是直接相加或者是加权相加，其实都意味着长短期兴趣这每个维度都有很高的保留。

门控机制的巧妙就在于，我会给每个维度都学习到一个权重，而这个权重非0即1， 融合的时候，通过这个门控机制，取长期和短期兴趣向量每个维度上的其中一个，这样就不会有冲突发生。这样就使得用户长期兴趣和短期兴趣融合的时候，每个维度上的信息保留变得有选择。使得兴趣的融合方式更加灵活。

论文后面的实验就是作了方法对比，消融研究了各个模块的有效性等。

4. SDM模型的简易复现

参考DeepMatch，并在新闻推荐的数据集上进行召回任务。

关于数据集的介绍，可以参考YouTubeDNN那篇文章。

4.1 模型的输入

SDM模型将用户的行为序列分成了会话的形式，在构造模型输入和其他模型有较大区别。

产生数据集的时候， 需要传入短期会话长度及长期会话长度， 对于一个行为序列，构造数据集的时候要按照两个长度分成短期行为和长期行为，并且每一种都需要指明真实的序列长度。

另外，由于用到了商品的side info信息，所以这里加入了文章的两个类别特征cat_1和cat_2，作为文章的side info。

产生数据集：

"""构造sdm数据集"""
def get_data_set(click_data, seq_short_len=5, seq_prefer_len=50):
    """
    :param: seq_short_len: 短期会话的长度
    :param: seq_prefer_len: 会话的最长长度
    """
    click_data.sort_values("expo_time", inplace=True)

    train_set, test_set = [], []
    for user_id, hist_click in tqdm(click_data.groupby('user_id')):
        pos_list = hist_click['article_id'].tolist()
        cat1_list = hist_click['cat_1'].tolist()
        cat2_list = hist_click['cat_2'].tolist()

        # 滑动窗口切分数据
        for i in range(1, len(pos_list)):
            hist = pos_list[:i]
            cat1_hist = cat1_list[:i]
            cat2_hist = cat2_list[:i]
            # 序列长度只够短期的
            if i <= seq_short_len and i != len(pos_list) - 1:
                train_set.append((
                    # 用户id, 用户短期历史行为序列， 用户长期历史行为序列， 当前行为文章， label，
                    user_id, hist[::-1], [0]*seq_prefer_len, pos_list[i], 1,
                    # 用户短期历史序列长度， 用户长期历史序列长度，
                    len(hist[::-1]), 0,
                    # 用户短期历史序列对应类别1， 用户长期历史行为序列对应类别1
                    cat1_hist[::-1], [0]*seq_prefer_len,
                    # 历史短期历史序列对应类别2， 用户长期历史行为序列对应类别2
                    cat2_hist[::-1], [0]*seq_prefer_len
                ))
            # 序列长度够长期的
            elif i != len(pos_list) - 1:
                train_set.append((
                    # 用户id, 用户短期历史行为序列，用户长期历史行为序列， 当前行为文章， label
                    user_id, hist[::-1][:seq_short_len], hist[::-1][seq_short_len:], pos_list[i], 1,
                    # 用户短期行为序列长度，用户长期行为序列长度，
                    seq_short_len, len(hist[::-1])-seq_short_len,
                    # 用户短期历史行为序列对应类别1， 用户长期历史行为序列对应类别1
                    cat1_hist[::-1][:seq_short_len], cat1_hist[::-1][seq_short_len:],
                    # 用户短期历史行为序列对应类别2， 用户长期历史行为序列对应类别2
                    cat2_hist[::-1][:seq_short_len], cat2_hist[::-1][seq_short_len:]
                ))
            # 测试集保留最长的那一条
            elif i <= seq_short_len and i == len(pos_list) - 1:
                test_set.append((
                    user_id, hist[::-1], [0]*seq_prefer_len, pos_list[i], 1,
                    len(hist[::-1]), 0,
                    cat1_hist[::-1], [0]*seq_perfer_len,
                    cat2_hist[::-1], [0]*seq_prefer_len
                ))
            else:
                test_set.append((
                    user_id, hist[::-1][:seq_short_len], hist[::-1][seq_short_len:], pos_list[i], 1,
                    seq_short_len, len(hist[::-1])-seq_short_len,
                    cat1_hist[::-1][:seq_short_len], cat1_hist[::-1][seq_short_len:],
                    cat2_list[::-1][:seq_short_len], cat2_hist[::-1][seq_short_len:]
                ))

    random.shuffle(train_set)
    random.shuffle(test_set)

    return train_set, test_set

根据会话的长短，把之前的一个长行为序列划分成了短期和长期两个，然后加入了两个新的side info特征。

下面产生模型的输入， 模型输入依然需要指明短期序列长度和长期序列长度，padding的时候会用到。

构造SDM模型的输入：

def gen_model_input(train_set, user_profile, seq_short_len, seq_prefer_len):
    """构造模型输入"""
    # row: [user_id, short_train_seq, perfer_train_seq, item_id, label, short_len, perfer_len, cat_1_short, cat_1_perfer, cat_2_short, cat_2_prefer]
    train_uid = np.array([row[0] for row in train_set])
    short_train_seq = [row[1] for row in train_set]
    prefer_train_seq = [row[2] for row in train_set]
    train_iid = np.array([row[3] for row in train_set])
    train_label = np.array([row[4] for row in train_set])
    train_short_len = np.array([row[5] for row in train_set])
    train_prefer_len = np.array([row[6] for row in train_set])
    short_train_seq_cat1 = np.array([row[7] for row in train_set])
    prefer_train_seq_cat1 = np.array([row[8] for row in train_set])
    short_train_seq_cat2 = np.array([row[9] for row in train_set])
    prefer_train_seq_cat2 = np.array([row[10] for row in train_set])
    # padding操作
    train_short_item_pad = pad_sequences(short_train_seq, maxlen=seq_short_len, padding='post', truncating='post', value=0)
    train_prefer_item_pad = pad_sequences(prefer_train_seq, maxlen=seq_prefer_len, padding='post', truncating='post', value=0)
    train_short_cat1_pad = pad_sequences(short_train_seq_cat1, maxlen=seq_short_len, padding='post', truncating='post', value=0)
    train_prefer_cat1_pad = pad_sequences(prefer_train_seq_cat1, maxlen=seq_prefer_len, padding='post', truncating='post', value=0)
    train_short_cat2_pad = pad_sequences(short_train_seq_cat2, maxlen=seq_short_len, padding='post', truncating='post', value=0)
    train_prefer_cat2_pad = pad_sequences(prefer_train_seq_cat2, maxlen=seq_prefer_len, padding='post', truncating='post', value=0)

    # 形成输入词典
    train_model_input = {
        "user_id": train_uid,
        "doc_id": train_iid,
        "short_doc_id": train_short_item_pad,
        "prefer_doc_id": train_prefer_item_pad,
        "prefer_sess_length": train_prefer_len,
        "short_sess_length": train_short_len,
        "short_cat1": train_short_cat1_pad,
        "prefer_cat1": train_prefer_cat1_pad,
        "short_cat2": train_short_cat2_pad,
        "prefer_cat2": train_prefer_cat2_pad
    }

    # 其他的用户特征加入
    for key in ["gender", "age", "city"]:
        train_model_input[key] = user_profile.loc[train_model_input['user_id']][key].values

    return train_model_input, train_label

4.2 模型的代码架构

整个SDM模型，参考deepmatch修改的一个简易版本：

def SDM(user_feature_columns, item_feature_columns, history_feature_list, num_sampled=5, units=32, rnn_layers=2,
        dropout_rate=0.2, rnn_num_res=1, num_head=4, l2_reg_embedding=1e-6, dnn_activation='tanh', seed=1024):
    """
    :param rnn_num_res: rnn的残差层个数
    :param history_feature_list: short和long sequence field
    """

    # item_feature目前只支持doc_id， 再加别的就不行了，其实这里可以改造下

    if (len(item_feature_columns)) > 1:
       raise ValueError("SDM only support 1 item feature like doc_id")
    # 获取item_feature的一些属性
    item_feature_column = item_feature_columns[0]
    item_feature_name = item_feature_column.name
    item_vocabulary_size = item_feature_column.vocabulary_size

    # 为用户特征创建Input层
    user_input_layer_dict = build_input_layers(user_feature_columns)
    item_input_layer_dict = build_input_layers(item_feature_columns)

    # 将Input层转化成列表的形式作为model的输入
    user_input_layers = list(user_input_layer_dict.values())
    item_input_layers = list(item_input_layer_dict.values())

    # 筛选出特征中的sparse特征和dense特征，方便单独处理
    sparse_feature_columns = list(filter(lambda x: isinstance(x, SparseFeat), user_feature_columns)) if user_feature_columns else []
    dense_feature_columns = list(filter(lambda x: isinstance(x, DenseFeat), user_feature_columns)) if user_feature_columns else []
    if len(dense_feature_columns) != 0:
        raise ValueError("SDM dont support dense feature")  # 目前不支持Dense feature
    varlen_feature_columns = list(filter(lambda x: isinstance(x, VarLenSparseFeat), user_feature_columns)) if user_feature_columns else []

    # 构建embedding字典
    embedding_layer_dict = build_embedding_layers(user_feature_columns+item_feature_columns)

    # 拿到短期会话和长期会话列 之前的命名规则在这里起作用
    sparse_varlen_feature_columns = []
    prefer_history_columns = []
    short_history_columns = []

    prefer_fc_names = list(map(lambda x: "prefer_" + x, history_feature_list))
    short_fc_names = list(map(lambda x: "short_" + x, history_feature_list))

    for fc in varlen_feature_columns:
        if fc.name in prefer_fc_names:
            prefer_history_columns.append(fc)
        elif fc.name in short_fc_names:
            short_history_columns.append(fc)
        else:
            sparse_varlen_feature_columns.append(fc)

    # 获取用户的长期行为序列列表 L^u
    # [<tf.Tensor 'emb_prefer_doc_id_2/Identity:0' shape=(None, 50, 32) dtype=float32>, <tf.Tensor 'emb_prefer_cat1_2/Identity:0' shape=(None, 50, 32) dtype=float32>, <tf.Tensor 'emb_prefer_cat2_2/Identity:0' shape=(None, 50, 32) dtype=float32>]
    prefer_emb_list = embedding_lookup(prefer_fc_names, user_input_layer_dict, embedding_layer_dict)
    # 获取用户的短期序列列表 S^u
    # [<tf.Tensor 'emb_short_doc_id_2/Identity:0' shape=(None, 5, 32) dtype=float32>, <tf.Tensor 'emb_short_cat1_2/Identity:0' shape=(None, 5, 32) dtype=float32>, <tf.Tensor 'emb_short_cat2_2/Identity:0' shape=(None, 5, 32) dtype=float32>]
    short_emb_list = embedding_lookup(short_fc_names, user_input_layer_dict, embedding_layer_dict)

    # 用户离散特征的输入层与embedding层拼接 e^u
    user_emb_list = embedding_lookup([col.name for col in sparse_feature_columns], user_input_layer_dict, embedding_layer_dict)
    user_emb = concat_func(user_emb_list)
    user_emb_output = Dense(units, activation=dnn_activation, name='user_emb_output')(user_emb)  # (None, 1, 32)

    # 长期序列行为编码
    # 过AttentionSequencePoolingLayer --> Concat --> DNN
    prefer_sess_length = user_input_layer_dict['prefer_sess_length']
    prefer_att_outputs = []
    # 遍历长期行为序列
    for i, prefer_emb in enumerate(prefer_emb_list):
        prefer_attention_output = AttentionSequencePoolingLayer(dropout_rate=0)([user_emb_output, prefer_emb, prefer_sess_length])
        prefer_att_outputs.append(prefer_attention_output)
    prefer_att_concat = concat_func(prefer_att_outputs)   # (None, 1, 64) <== Concat(item_embedding，cat1_embedding,cat2_embedding)
    prefer_output = Dense(units, activation=dnn_activation, name='prefer_output')(prefer_att_concat)
    # print(prefer_output.shape)   # (None, 1, 32)

    # 短期行为序列编码
    short_sess_length = user_input_layer_dict['short_sess_length']
    short_emb_concat = concat_func(short_emb_list)   # (None, 5, 64)   这里注意下， 对于短期序列，描述item的side info信息进行了拼接
    short_emb_input = Dense(units, activation=dnn_activation, name='short_emb_input')(short_emb_concat)  # (None, 5, 32)
    # 过rnn 这里的return_sequence=True， 每个时间步都需要输出h
    short_rnn_output = DynamicMultiRNN(num_units=units, return_sequence=True, num_layers=rnn_layers,
                                       num_residual_layers=rnn_num_res,   # 这里竟然能用到残差
                                       dropout_rate=dropout_rate)([short_emb_input, short_sess_length])
    # print(short_rnn_output) # (None, 5, 32)
    # 过MultiHeadAttention  # (None, 5, 32)
    short_att_output = MultiHeadAttention(num_units=units, head_num=num_head, dropout_rate=dropout_rate)([short_rnn_output, short_sess_length]) # (None, 5, 64)
    # user_attention # (None, 1, 32)
    short_output = UserAttention(num_units=units, activation=dnn_activation, use_res=True, dropout_rate=dropout_rate)([user_emb_output, short_att_output, short_sess_length])

    # 门控融合
    gated_input = concat_func([prefer_output, short_output, user_emb_output])
    gate = Dense(units, activation='sigmoid')(gated_input)   # (None, 1, 32)

    # temp = tf.multiply(gate, short_output) + tf.multiply(1-gate, prefer_output)  感觉这俩一样？
    gated_output = Lambda(lambda x: tf.multiply(x[0], x[1]) + tf.multiply(1-x[0], x[2]))([gate, short_output, prefer_output])  # [None, 1,32]
    gated_output_reshape = Lambda(lambda x: tf.squeeze(x, 1))(gated_output)  # (None, 32)  这个维度必须要和docembedding层的维度一样，否则后面没法sortmax_loss

    # 接下来
    item_embedding_matrix = embedding_layer_dict[item_feature_name]  # 获取doc_id的embedding层
    item_index = EmbeddingIndex(list(range(item_vocabulary_size)))(item_input_layer_dict[item_feature_name]) # 所有doc_id的索引
    item_embedding_weight = NoMask()(item_embedding_matrix(item_index))  # 拿到所有item的embedding
    pooling_item_embedding_weight = PoolingLayer()([item_embedding_weight])  # 这里依然是当可能不止item_id，或许还有brand_id, cat_id等，需要池化

    # 这里传入的是整个doc_id的embedding， user_embedding, 以及用户点击的doc_id，然后去进行负采样计算损失操作
    output = SampledSoftmaxLayer(num_sampled)([pooling_item_embedding_weight, gated_output_reshape, item_input_layer_dict[item_feature_name]])

    model = Model(inputs=user_input_layers+item_input_layers, outputs=output)

    # 下面是等模型训练完了之后，获取用户和item的embedding
    model.__setattr__("user_input", user_input_layers)
    model.__setattr__("user_embedding", gated_output_reshape)  # 用户embedding是取得门控融合的用户向量
    model.__setattr__("item_input", item_input_layers)
    # item_embedding取得pooling_item_embedding_weight, 这个会发现是负采样操作训练的那个embedding矩阵
    model.__setattr__("item_embedding", get_item_embedding(pooling_item_embedding_weight, item_input_layer_dict[item_feature_name]))
    return model

函数式API搭建模型的方式，首先需要传入封装好的用户特征描述以及item特征描述，比如：

# 建立模型
user_feature_columns = [
    SparseFeat('user_id', feature_max_idx['user_id'], 16),
    SparseFeat('gender', feature_max_idx['gender'], 16),
     SparseFeat('age', feature_max_idx['age'], 16),
    SparseFeat('city', feature_max_idx['city'], 16),

    VarLenSparseFeat(SparseFeat('short_doc_id', feature_max_idx['article_id'], embedding_dim, embedding_name="doc_id"), SEQ_LEN_short, 'mean', 'short_sess_length'),
    VarLenSparseFeat(SparseFeat('prefer_doc_id', feature_max_idx['article_id'], embedding_dim, embedding_name='doc_id'), SEQ_LEN_prefer, 'mean', 'prefer_sess_length'),
    VarLenSparseFeat(SparseFeat('short_cat1', feature_max_idx['cat_1'], embedding_dim, embedding_name='cat_1'), SEQ_LEN_short, 'mean', 'short_sess_length'),
    VarLenSparseFeat(SparseFeat('prefer_cat1', feature_max_idx['cat_1'], embedding_dim, embedding_name='cat_1'), SEQ_LEN_prefer, 'mean', 'prefer_sess_length'),
    VarLenSparseFeat(SparseFeat('short_cat2', feature_max_idx['cat_2'], embedding_dim, embedding_name='cat_2'), SEQ_LEN_short, 'mean', 'short_sess_length'),
    VarLenSparseFeat(SparseFeat('prefer_cat2', feature_max_idx['cat_2'], embedding_dim, embedding_name='cat_2'), SEQ_LEN_prefer, 'mean', 'prefer_sess_length'),
    ]

item_feature_columns = [SparseFeat('doc_id', feature_max_idx['article_id'], embedding_dim)]

这里需要注意的一个点是短期和长期序列的名字，必须严格的short__， prefer_ 进行标识，因为在模型搭建的时候就是靠着这个去找到短期和长期序列特征。

逻辑比较清晰，首先是建立Input层，然后是embedding层， 接下来，根据命名选择出用户的base特征列， 短期行为序列和长期行为序列。

长期序列通过Attention Pooling Layer层进行编码，本质就是注意力机制然后融合，需要注意的一个点是for循环，也就是长期序列行为里面的特征列，比如商品，cat_1, cat_2是for循环的形式求融合向量，再拼接起来过DNN，和论文图保持一致。

短期序列编码部分，是item_embedding, cat_1 embedding， cat_2 embedding拼接起来，过Dynamic Multi RNN 层学习序列信息， 通过Multi Head Attention学习多兴趣，最后通过User Attention Layer进行向量融合。

接下来，长期兴趣向量和短期兴趣向量以及用户base向量，过门控融合机制，得到最终的user_embedding。

后面的那块是为了模型训练完之后，方便取出user embedding和item embedding.

接下来，看几个重要的层。

4.3 Attention Sequence Pooling Layer层

首先是长期行为序列中使用的Att_Net层，本质上就是传统的求Attention机制。

class AttentionSequencePoolingLayer(Layer):
    def __init__(self, dropout_rate=0, scale=True, **kwargs):
        self.dropout_rate = dropout_rate
        self.scale = scale
        super(AttentionSequencePoolingLayer, self).__init__(**kwargs)
    def build(self, input_shape):
        self.projection_layer = Dense(units=1, activation='tanh')
        super(AttentionSequencePoolingLayer, self).build(input_shape)

    def call(self, inputs, mask=None, **kwargs):
        # queries[None, 1, 64], keys[None, 50, 32], keys_length[None, 1]， 表示真实的会话长度， 后面mask会用到
        queries, keys, keys_length = inputs
        hist_len = keys.get_shape()[1]
        key_mask = tf.sequence_mask(keys_length, hist_len)  # mask 矩阵 (None, 1, 50)

        queries = tf.tile(queries, [1, hist_len, 1])  # [None, 50, 64]   为每个key都配备一个query
        # 后面，把queries与keys拼起来过全连接， 这里是这样的， 本身接下来是要求queryies与keys中每个item相关性，常规操作我们能想到的就是直接内积求得分数
        # 而这里的Attention实现，使用的是LuongAttention， 传统的Attention原来是有两种BahdanauAttention与LuongAttention， 这个在博客上整理下
        # 这里采用的LuongAttention，对其方式是q_k先拼接，然后过DNN的方式
        q_k = tf.concat([queries, keys], axis=-1)  # [None, 50, 96]
        output_scores = self.projection_layer(q_k)  # [None, 50, 1]

        if self.scale:
            output_scores = output_scores / (q_k.get_shape().as_list()[-1] ** 0.5)
        attention_score = tf.transpose(output_scores, [0, 2, 1])

        # 加权求和 需要把填充的那部分mask掉
        paddings = tf.ones_like(attention_score) * (-2 ** 32 + 1)
        attention_score = tf.where(key_mask, attention_score, paddings)
        attention_score = softmax(attention_score)  # [None, 1, 50]

        outputs = tf.matmul(attention_score, keys)  # [None, 1, 64]
        return outputs

这个层的实现注意力机制的方式是Q和key向量拼接，然后过一个全连接层得到权重，然后反乘到key上。

之前是直接向量内积得到权重不就行, 于是去查Attention的实现方法，结果发现了一点新东西:

传统的Attention其实是有两种经典注意力机制的，分别是Luong Attention和Bahdanau Attention，这两个在理念上大致相同，但是实现细节上有些区别。看下面两个图：

经常看到的计算注意力的方式是右边这个， 在NLP里面算注意力的时候， $t$ 步的注意力 $c_t$ 是由解码器的第 $t-1$ 步隐藏状态 $h_{t-1}$ 与编 码器中的每个隐藏状态 ${\overline{\mathbf{h}}}_s$ 加权计算得到的。称为Bahdanau Attention。
与其不一样的是左边的这个，计算 $c_t$ 的时候，用的是解码器第 $t$ 步隐藏状态 $h_t$ 与编码器的隐藏状态 $\overline{\mathbf{h}}{}_s$ 得 到的，这种attention机制是要在解码器中先计算出 $h_t$ 来，然后这东西与编码器的各个隐层求出加权求和得到 $c_t$ ，然后这俩拼接起来，再过 一个全连接，得到 ${\tilde{h}}_t$ ，用这个计算当前时间步的输出 ${\hat{\mathbf{y}}}_t$ 。
所以这两种Attention机制的区别总结如下:

• 注意力计算方式不同。在 Luong Attention 机制中，第 $t$ 步的注意力 $c_t$ 是由 decoder 第 $\mathrm{t}$ 步的 hidden state ${\mathbf{h}}_t$ 与 encoder 中的每一 个 hidden state ${\overline{\mathbf{h}}}_s$ 加权计算得出的。而在 Bahdanau Attention 机制中，第 $t$ 步的注意力 $c_t$ 是由 decoder 第 $t-1$ 步的 hidden state ${\mathbf{h}}_{t-1}$ 与 encoder 中的每一个 hidden state ${\overline{\mathbf{h}}}_s$ 加权计算得出的。
• decoder的输入输出不同。在 Bahdanau Attention 机制中， decoder 在第 $t$ 步时，输入是由注意力 ${\mathbf{c}}_t$ 与前一步的 hidden state ${\mathbf{h}}_{t-1}$ 拼接 (concatenate) 得出的，得到第 $t$ 步的 hidden state ${\mathbf{h}}_t$ 并直接输出 ${\hat{\mathbf{y}}}_{t+1}$ 。而 Luong Attention 机制在 decoder 部分建立了一层额外的网络结构，以注意力 ${\mathbf{c}}_t$ 与原 decoder 第 $t$ 步的 hidden state ${\mathbf{h}}_t$ 拼接作为输入，得到第 $t$ 步的 hidden state ${\tilde{\mathbf{h}}}_t$ 并输出 ${\hat{\mathbf{y}}}_t$ 。
• 因此，Bahdanau Attention 机制的计算流程为 ${\mathbf{h}}_{t-1}\to {\mathbf{a}}_t\to {\mathbf{c}}_t\to {\mathbf{h}}_t$ ，而 Luong attention 机制的计算流程为 ${\mathbf{h}}_t\to {\mathbf{a}}_t\to$ ${\mathbf{c}}_t\to {\tilde{\mathbf{h}}}_t$ 。相较而言，Luong attention 机制中的 decoder 在每一步使用当前步 (而非前一步) 的 hidden state 来计算注意力，从 逻辑上更自然，但需要使用一层额外的 RNN decoder 来计算输出。
• Bahdanau Attention只在 concat 对齐函数上进行了实验，Luong Attention在多种对齐函数进行了实验，下面为Luong Attention设计的 三种对齐函数

$$\mathrm{score}\left({\mathbf{h}}_t,{\overline{\mathbf{h}}}_s\right)=\{\begin{array}{ll}{\mathbf{h}}_t^{\top }{\overline{\mathbf{h}}}_s& \text{ dot }\\ {\mathbf{h}}_t^{\top }{\mathbf{W}}_a{\overline{\mathbf{h}}}_s& \text{ general }\\ {\mathbf{v}}_a^{\top }\tanh \left({\mathbf{W}}_{\mathbf{a}}\left[{\mathbf{h}}_t;{\overline{\mathbf{h}}}_s\right]\right)& \text{ concat }\end{array}$$

这样，关于经典Attention机制的内容就更加全面了，上面代码里面实现的就是最下面这种concat对齐函数下的Luong Attention。

后面的动态 RNN 以及多头注意力机制都是都比较常规的。

总结

SDM 模型一个标准的序列推荐召回模型，文章把用户的行为训练以会话的形式进行切分，然后再根据时间，分成了短期会话和长期会话，然后分别采用不同的策略去学习用户的短期兴趣和长期兴趣。

• 对于短期会话，和当前预测相关性较大，首先用RNN来学习序列信息，然后采用多头注意力机制得到用户的多兴趣，接下来就是和用户的base向量进行注意力融合得到短期兴趣
• 长期会话序列中，每个side info信息进行分开，然后分别进行注意力编码融合得到
• 为了使得长期会话中对当前预测有用的部分得以体现，在融合短期兴趣和长期兴趣的时候，采用了门控的方式，而不是普通的拼接或者加和等操作，使得兴趣保留信息变得有选择

可以借鉴的地方：

首先是多头注意力机制也能学习到用户的多兴趣， 这样对于多兴趣，就有了胶囊网络与多头注意力机制两种思路。 另外对于两个向量融合，提供了一种门控融合机制；

另外还学习到了传统的两种经典注意力机制以及区别。

参考：

• SDM原论文
• 一文读懂Attention机制
• 【推荐系统经典论文(十)】阿里SDM模型
• SDM-深度序列召回模型
• 推荐广告中的序列建模
• https://github.com/zhongqiangwu960812/AI-RecommenderSystem
