StackWiseVirtual是一种在两台交换机间创建SVL链路的技术，支持10G和40G接口，用于增强网络冗余和性能。SVL链路上的数据包会被添加特殊包头以便识别。它适用于VLAN内流量泛洪、跨交换机通信和处理需由Active交换机CPU处理的流量。常见命令包括显示SVL状态、带宽、邻居信息等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

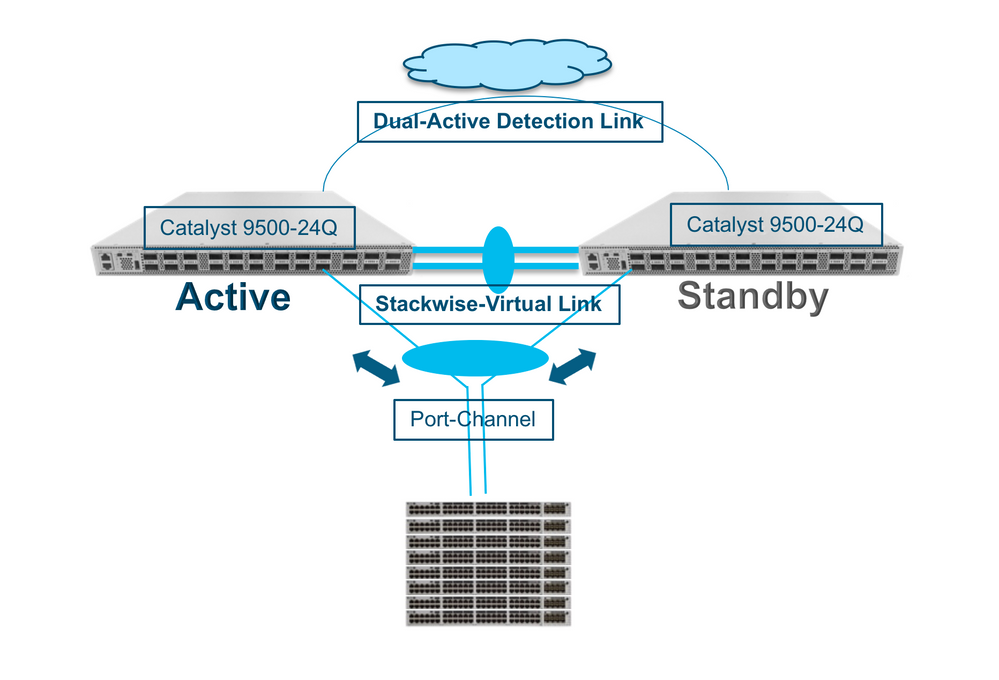

StackWise Virtual拓扑图

注意:

-9500-40X 和 C9500-16X的上联口网络模块, 不支持配置SVL链路 (StackWiseVirtual links).
-4x10G breakout cable也不支持配置SVL链路.
-SVL链路不支持10G和40G链路混合使用.
-SVL链路无法作为SPAN的源和目的接口

StackWiseVirtual links(SVL)

2台交换机之间,可以使用10G或者40G接口直连, 配置为SVL链路.
SVL上所有的数据包会被添加64-Byte SV包头(StackWise Virtual Header).只有开启了SV的交换机才能识别SVH.
以下场景,流量会通过SVL转发.
-在一个VLAN中泛洪的L2流量(即便做了双dual-home连接)
-数据包进入standby交换机后, 需要送到Active交换机的CPU进行处理.
-数据包的目的地在SVL另一端的设备上.

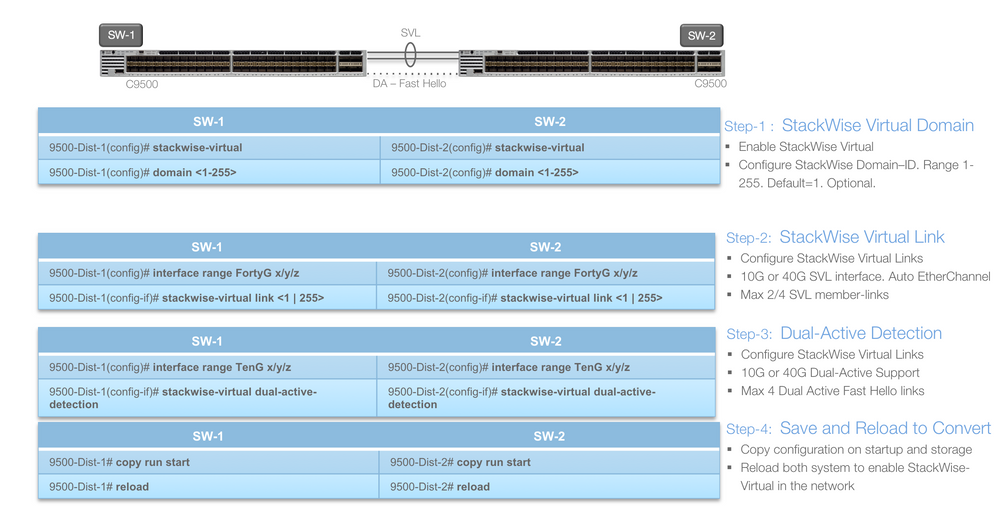

Stackwise Virtual配置

常用show命令

show switch
show stackwise-virtual
show stackwise-virtual switch
show stackwise-virtual link
show stackwise-virtual bandwidth
show stackwise-virtual neighbors
show stackwise-virtual dual-active-detection
show stackwise-virtual dual-active-detection pagp
