高通滤波器及Multisim仿真

在本文中，我们将讨论高通滤波器。

高通滤波器，顾名思义，其作用是让使高频信号通过，阻碍低频信号。

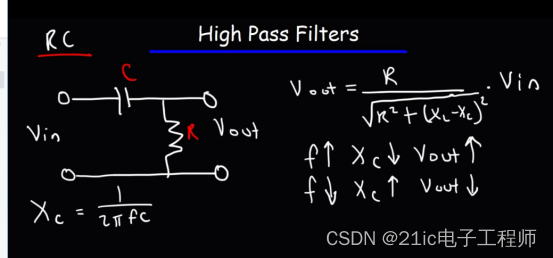

RC高通滤波器

输出电压公式为：Vout =Rc*sqrt（R²+Xc²）

Xc = 1/2πfc  Xc为电容电抗，随着频率升高，Xc减小，输出电压也随之增大，反之输出电压则会减小。因此高频信号产生容抗小，分压小，大部分电压会落在电阻R上，因此高频频信号可以几乎无阻碍通过，低频信号被衰减。但是电阻上的电压不能一直增大，最大值接近输入电压，但不能超过输入电压。

高通滤波器截止频率

高通滤波器的截止频率是指输出电压是输入电压70%左右的频率点。

Vout = 0.707Vin

dB = 20log(Vout / Vin)   dB = 20log(0.707) = -3dB

我们用Multisim 模拟高通滤波器

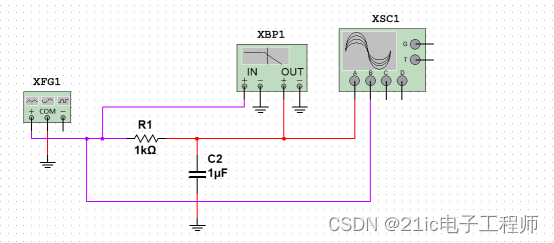

1、绘制高通滤波器仿真电路

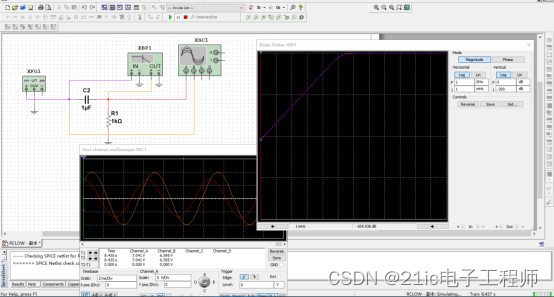

设置电阻R = 1k，电容C= 1uF，通过将一个电阻与电容串联，电容在前，电阻在后。

求得 截止频率为 159Hz左右，在这个频率点，输出波形的最大值是输入最大值的0.707倍。

2、衰减波形曲线

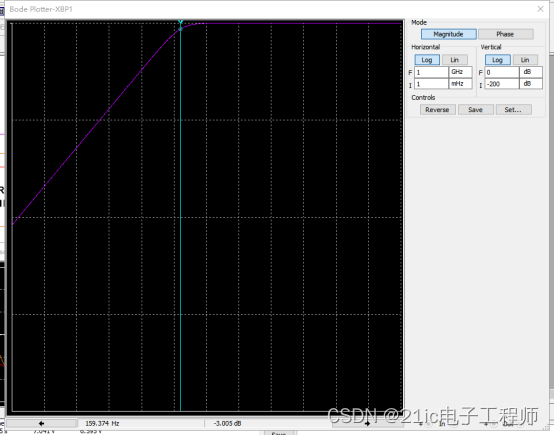

通过下面这个波特图我们可以看到，在156Hz的时候，信号衰减接近-3dB,跟我们计算一致。

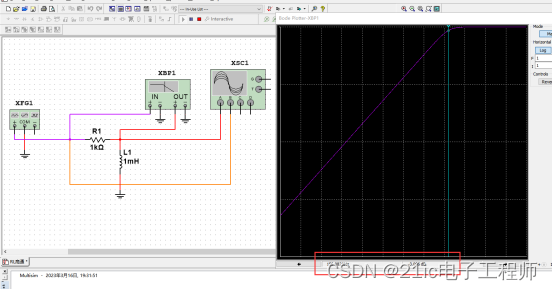

RL高通滤波器

RL高通滤波器截止频率公式f = R/2πL

求得f = 156Hz，根据上图的波特率可知，在156Hz的频率下，电压衰减为0.707倍，即-3dB,效果跟RC高通滤波器仿真结果一致。

RL滤波器和RC滤波器区别

滤波分吸收和阻断两种状态。
作为输出吸收，RC电路使用用高频吸收、RL电路适用于低频吸收。
作为输入阻断，RC电路使用用低频阻断、RL电路适用于高频阻断。

以上就是对高通滤波器的介绍和Multisim仿真， 如有错误请指教。
---------------------
