时间继电器拆解

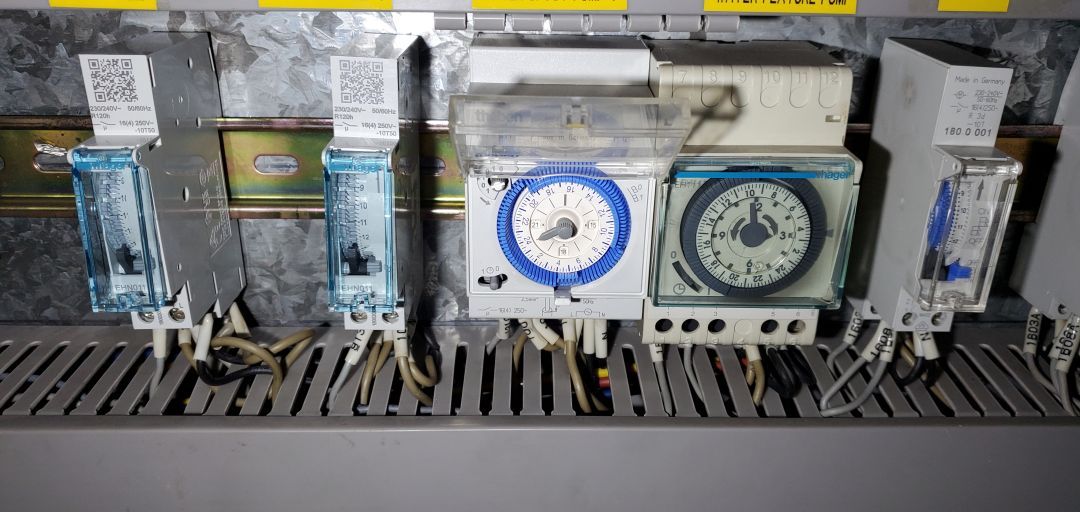

许久没有拆东西，今天帮朋友换了个时间继电器，还是德国制造。问他换下来的没啥用我带回去了。

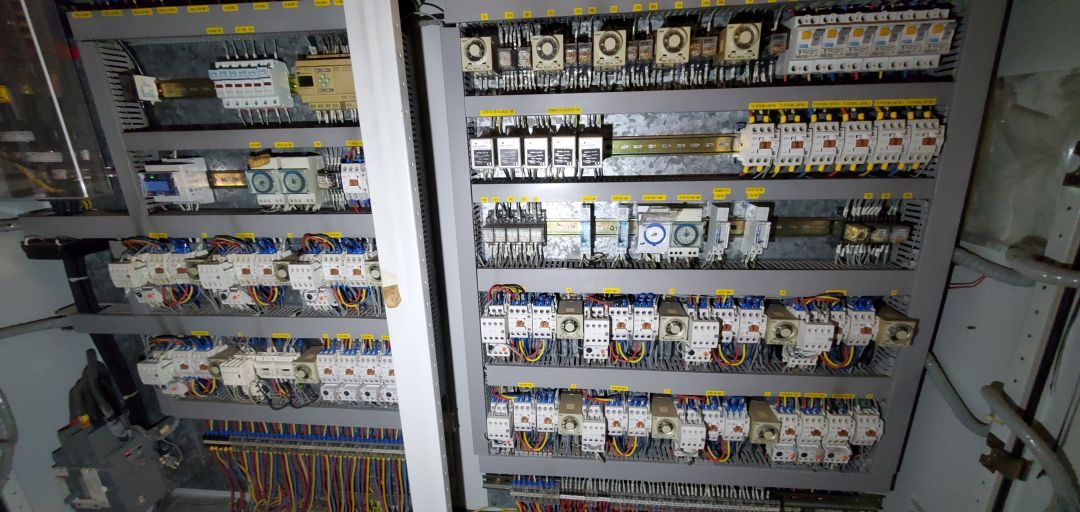

这个机柜是控制游泳池循环过滤水的，新加坡这边公寓是带有泳池的。有的是地面的，也有是楼顶的，公寓跟租屋的最大区别，公寓是有钱人住的，配套设施如泳池，健身，大电梯，大面积等。租屋就没这么多，主打一个实用，租屋是zhengfu搞的，一般99年使用权，公寓是私人的。


拆吧，断电后，我还可以听到齿轮的声音，询问朋友，说这种继电器好像有个停电72小时不会影响时间，也就是停电后机械齿轮还会转。
我就比较感兴趣，要吗有发条，要吗有电池驱动。

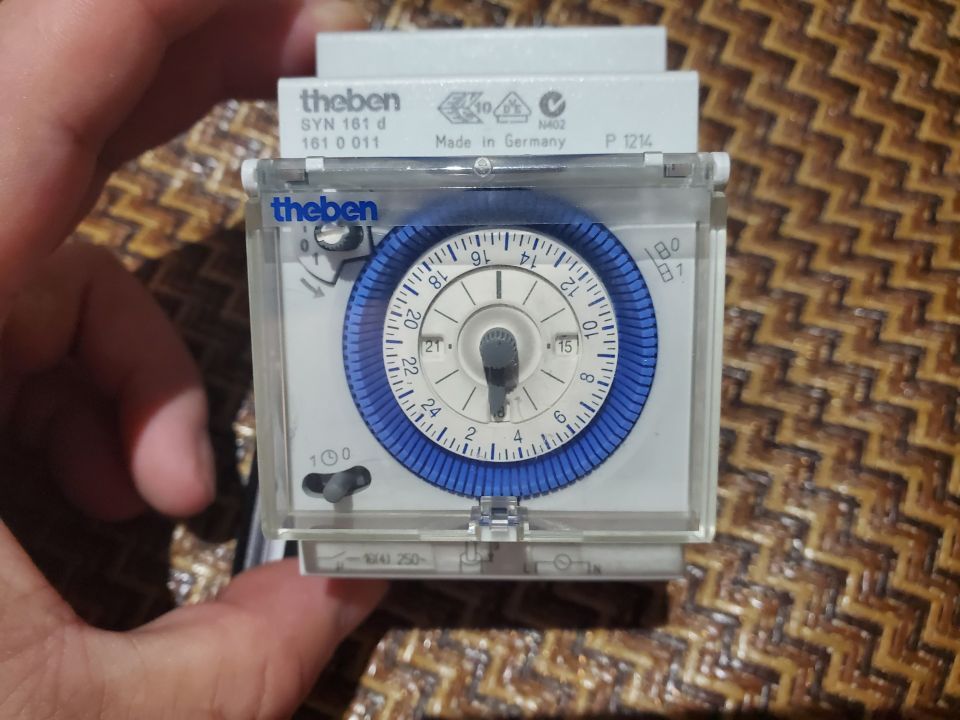

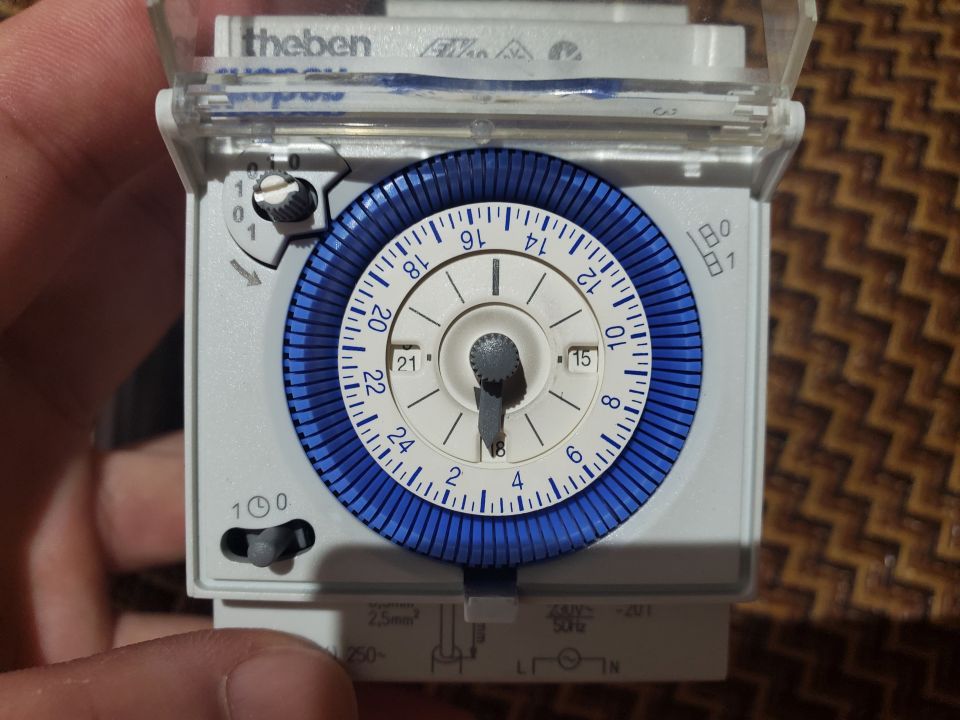

先看外观，一组转盘，外圈是96个拨动开关，中圈24小时的时间， 中间指针跟旋钮，对应的时间跟外框左上角19差不多重合。
品牌是theben，德国制，左上角手动轮只能逆时针旋转，拨动一下是开，持续是关。
左下角是手动开关，与定时。
操作的时候，如果八点到八点，外圈是关，拨里面是开。把8-20点的位置往里拨。时间指针调到当前时间，通电，就可以了，里面一直转动。

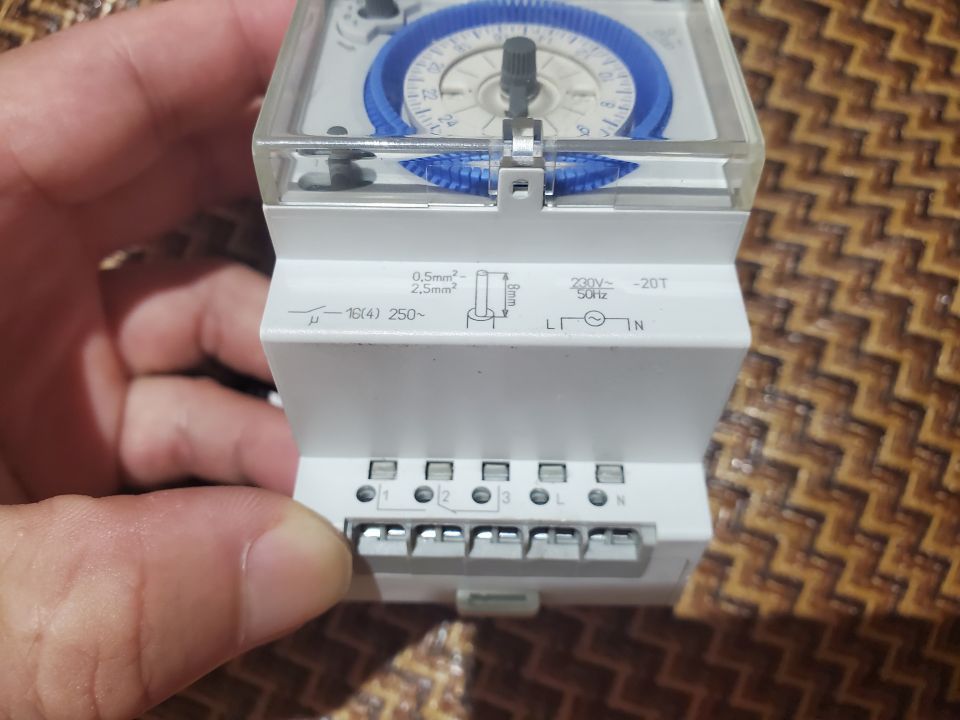

底部接线就是一个继电器接法，123是开关，45接火线零线。

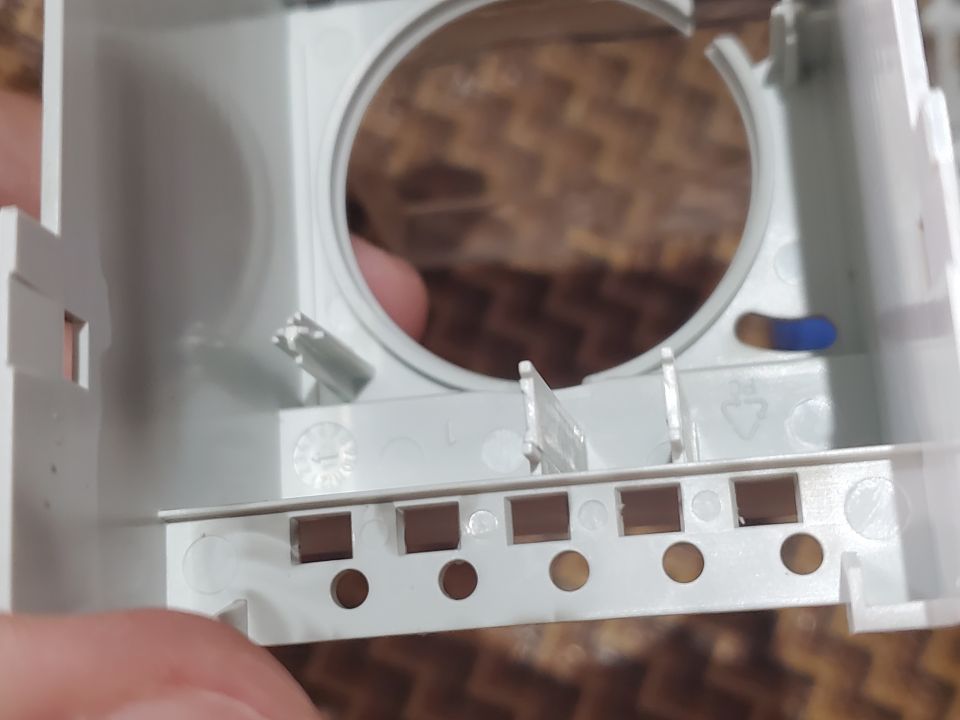

5个触点都可以插两根线，，没有螺丝，连触点处都是按压式接线端子，0.5-2.5平方线，剥皮长度0.8㎝。

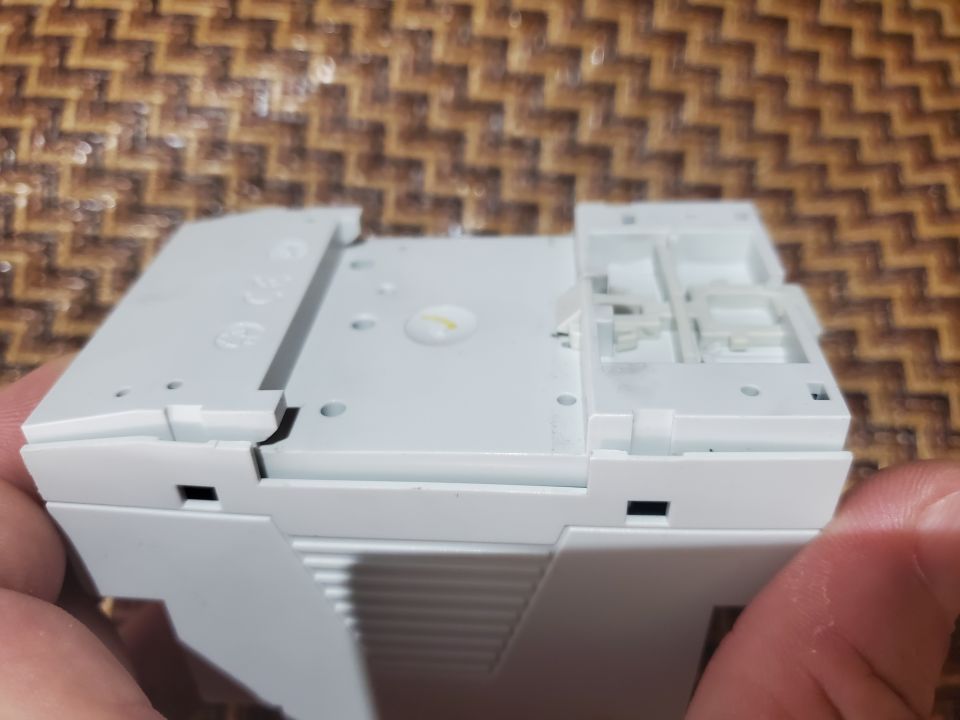

壳子生产是12年的。已经过去12年了。

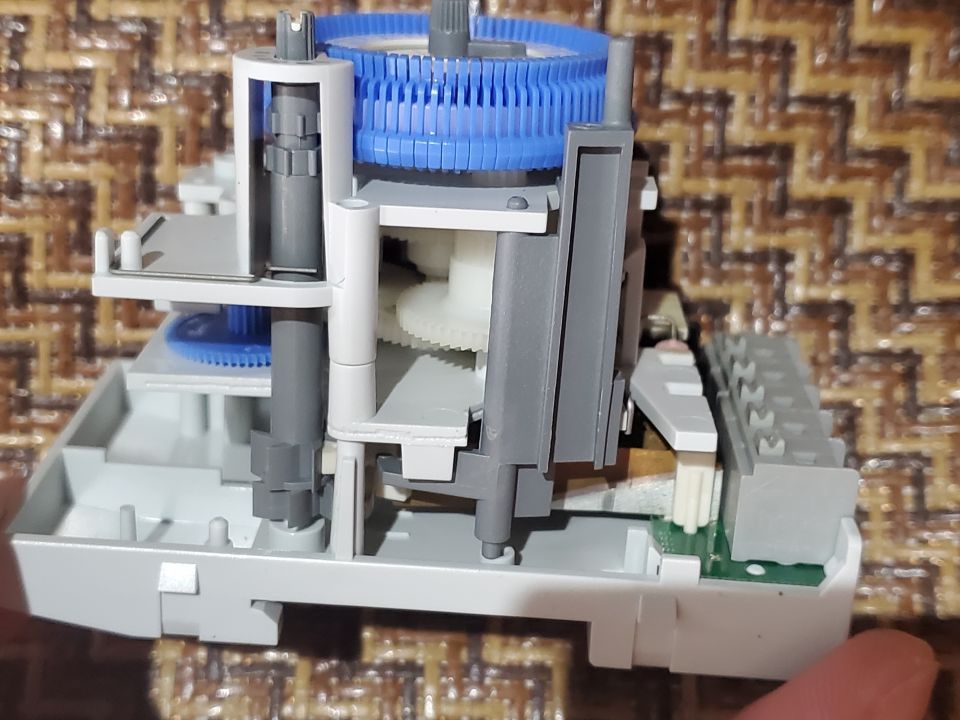

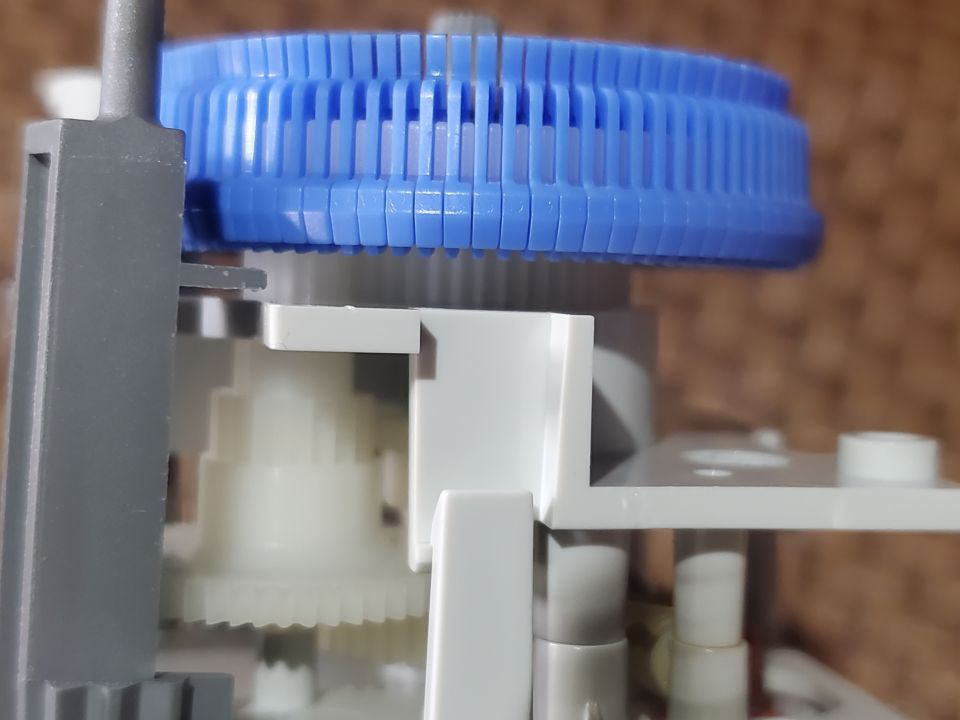

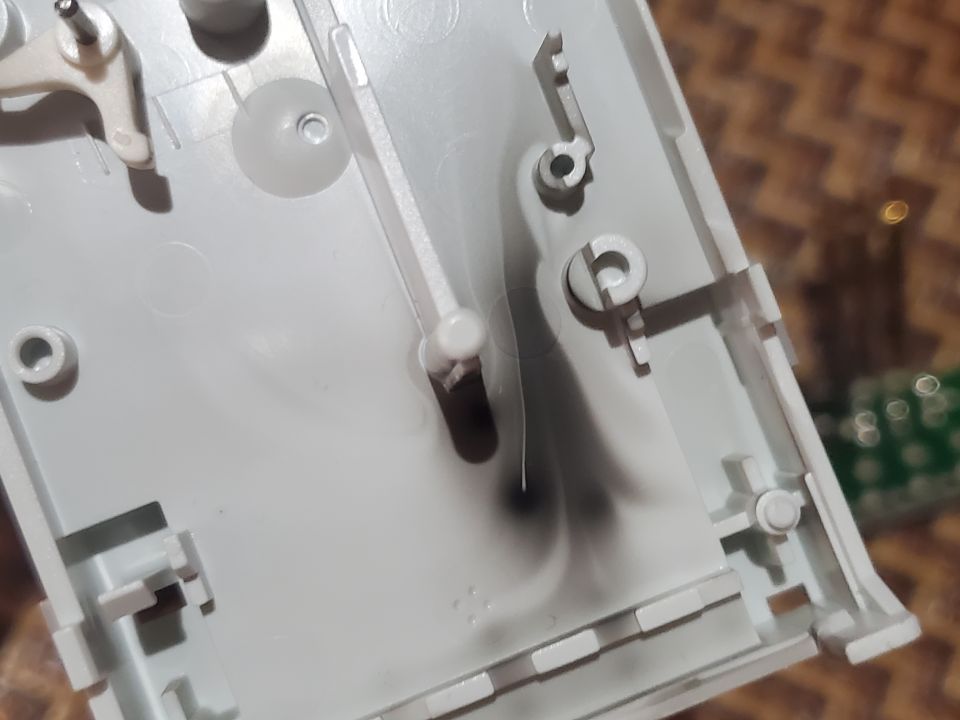

拆开后，以为会好多螺丝，一颗螺丝也没有，全是齿轮，中间一共有三组，经过好多组变速。










动力来源，跟电子时钟用的电磁感应线圈差不多，只不过这只需要提供一种方向的动力，来驱动齿轮就可以。

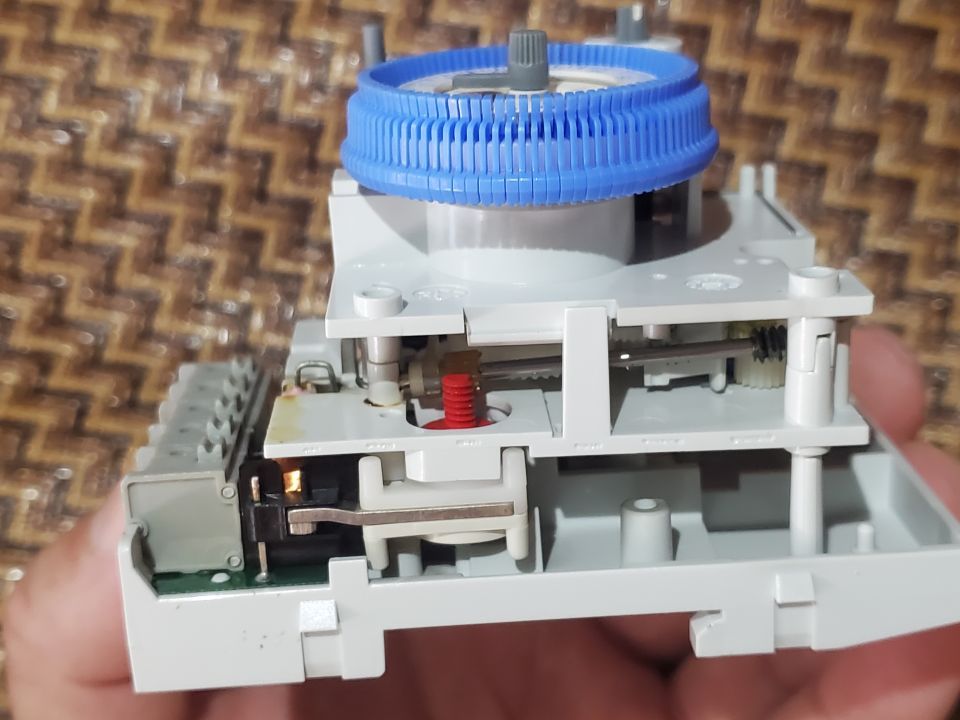

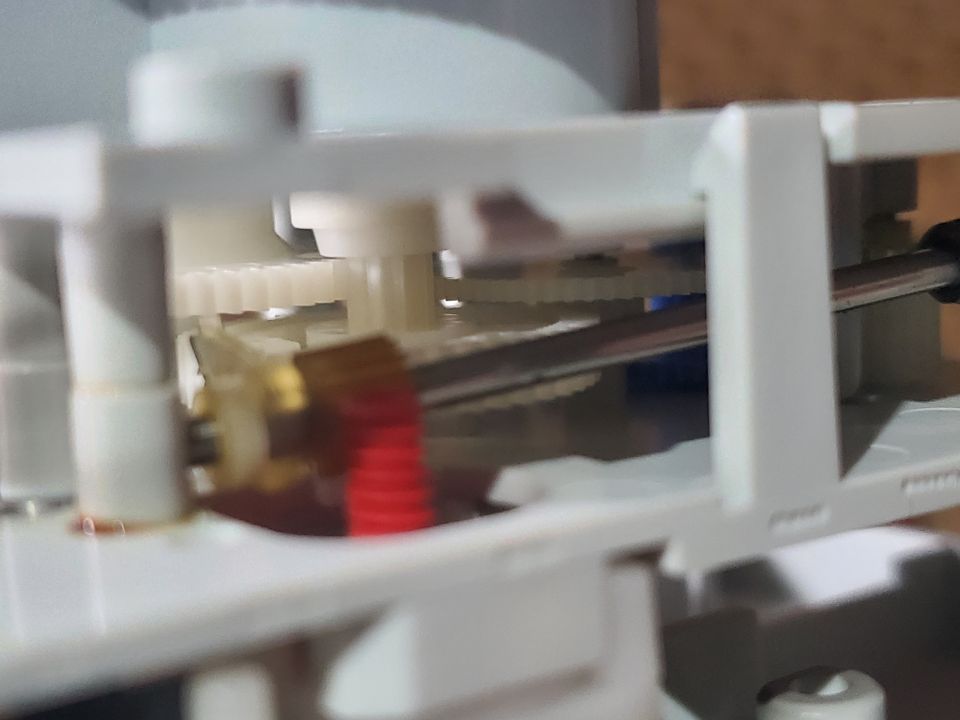

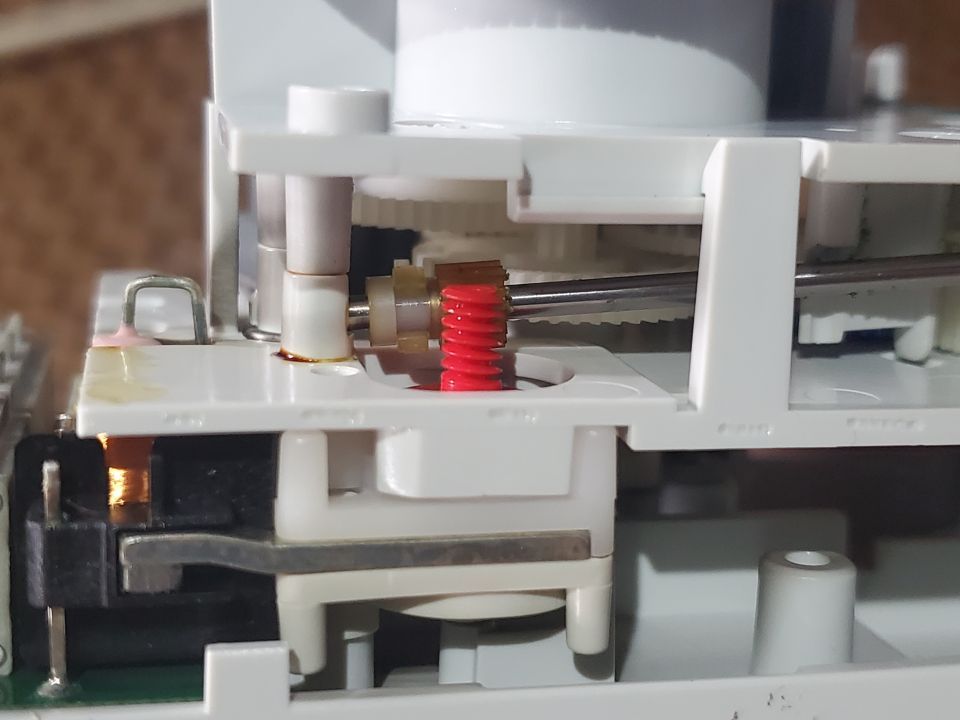

为什么不好用了，可能就是红色齿轮动力传到这个黄色齿轮的时候，年代久远，没有润滑油，磨损很严重，而且他是螺旋齿90度跟变速齿轮一直交叉输出动力。

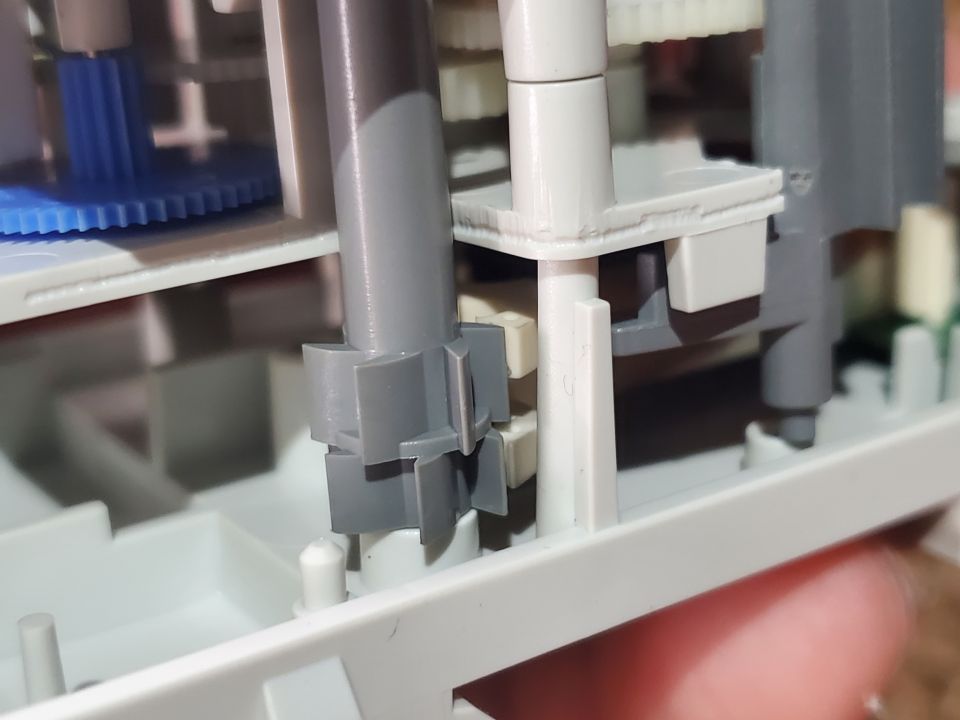

左上角逆时针旋转是两个轮，带动两个卡扣，把里面的触点闭合或打开。

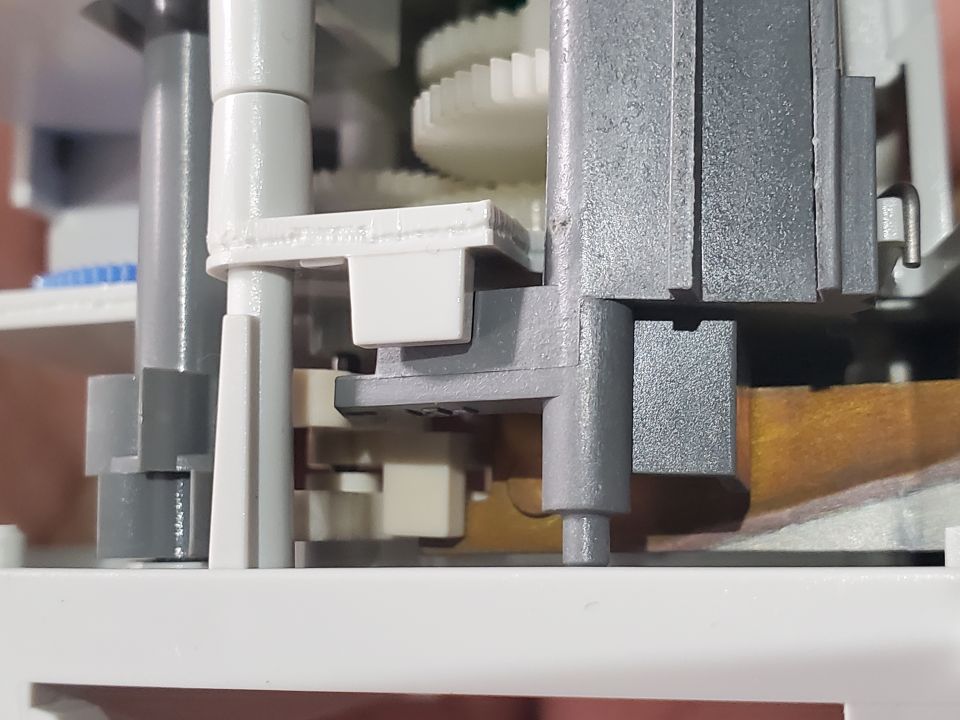

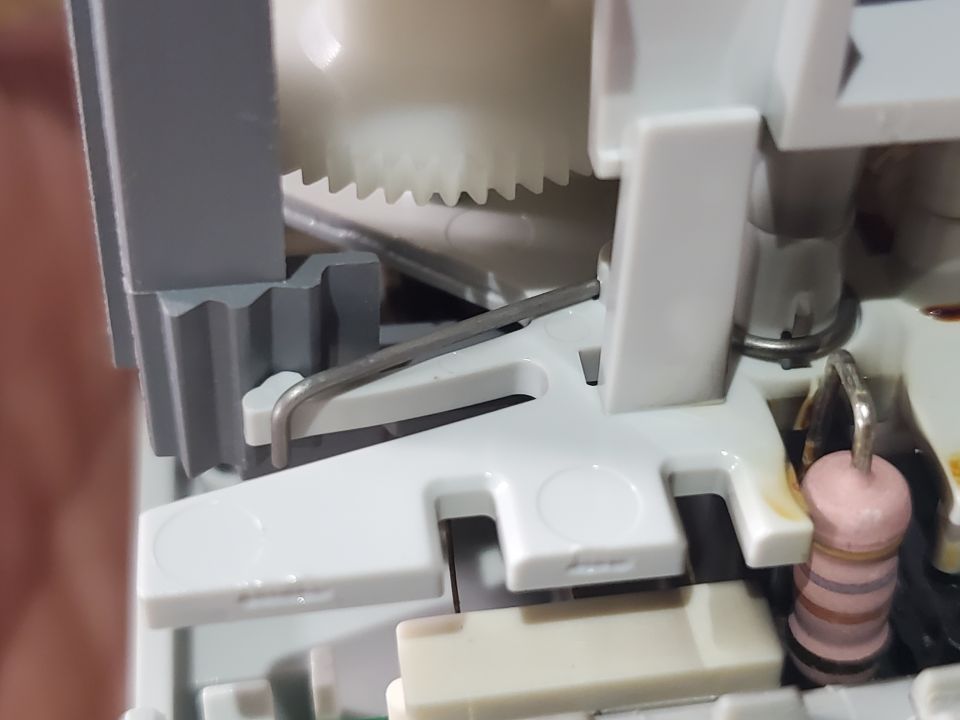

手动切换与自动装置，拨片卡主那个齿轮后，就没有动力了。拨常开触点直接闭合。


三个触点，两个拨片可以让中间触点2，与1/3接通。

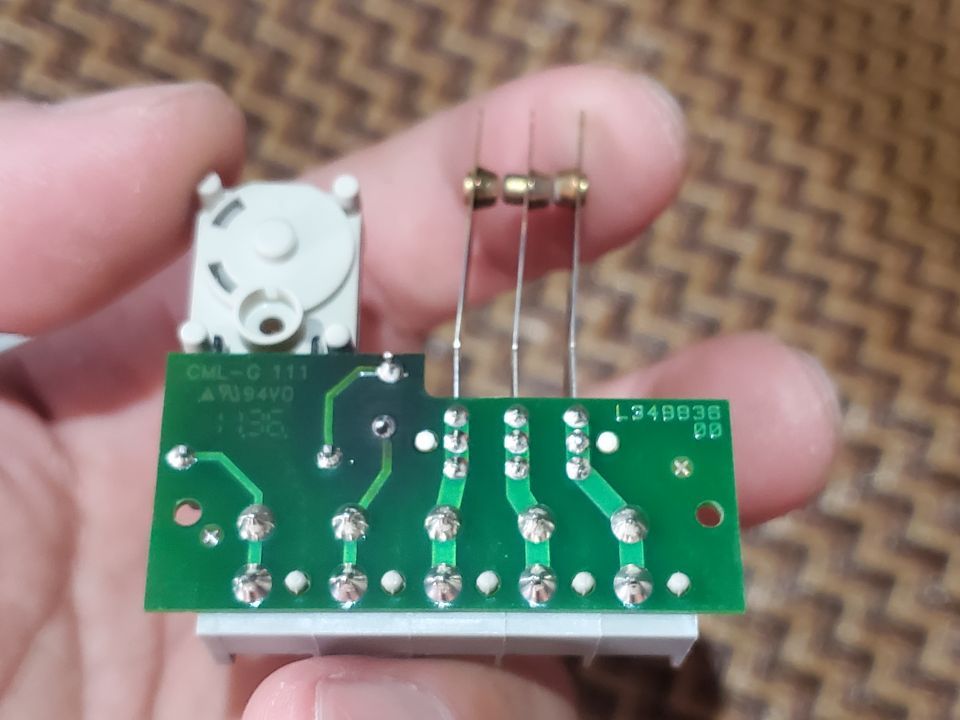

拆下线路板，就这么简单的结构，一个电阻，一个线圈，妥妥的一个继电器。
再没得任何装置，那么问题来了，没有电池，他是如何做到断电依然会持续计时的？
我确实断电后听到马达旋转的声音，难道在那个白色的装置里吗？
欢迎各位朋友一起讨论下。
---------------------
