AMS1117是一款常用的3.3VLDO稳压芯片，具有不同固定输出电压版本。其工作原理基于内部1.25V基准电压和误差放大器调整输出，同时具备温度和电流限制保护。在大功率应用时需要注意发热问题，选择合适的输入电压和散热措施。文章还介绍了动态电阻概念和输出电流对压降的影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

AMS1117是我最常用的一款3.3V稳压芯片，是属于LDO系列。3.3V只是AMS117系列固定输出的一种，它还有有 1.2V、1.8V、2.5V、 5.0V 及可调整输出电压的各种版本。

工作电路

调整电压输出是跟根据外部电阻分压不同和内阻的基准电压对比，输出不同的电压固定输出是分压电阻集成在内部，这两种电路输出输出电容都是一样的，如下面两个图所示。

Adj调整电压输出

Vref=Vout-Vadj=1.25V (典型值)

Vout=Vref*(1+RF2/RF1)+Iadj*RF2

Iadj=55uA (典型值)

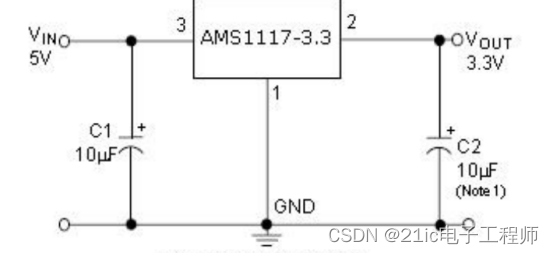

固定电压输出

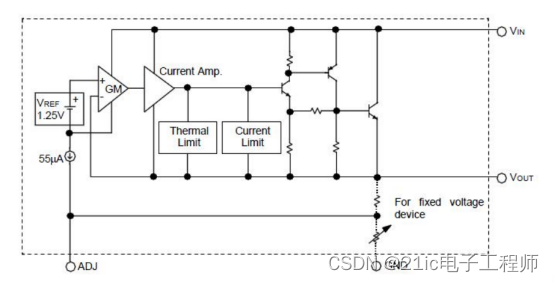

内部结构图

通过上图我们可以看到，它内部有个1.25V的基准电压源，为了调整输出电压。

GM是一个误差放大器，当输出电压的分压小于1.25V时，那么他就会增大输出电压，反之则减小。

Thermal Limit是个温度检测，当检测到芯片温度超过限制温度时，芯片就会关断输出.

同样Current Limit是电流检测，当检测到输出电压大于限制时，芯片也会关断输出，以防止外部负载短路引起电流过大。

这一款最大是1.5A，典型值应用值是1.1A

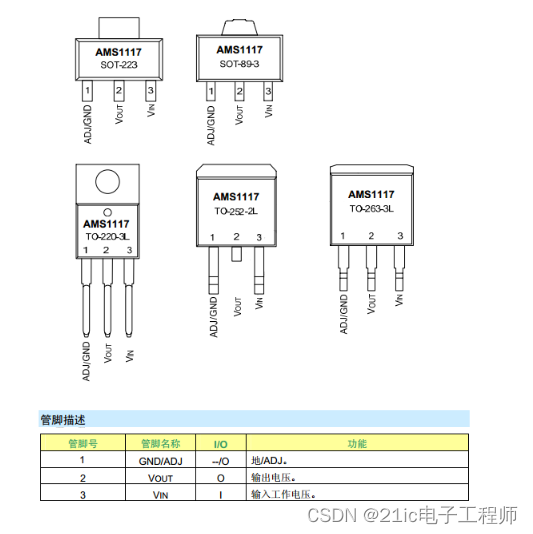

封装以及管脚分布

工作原理

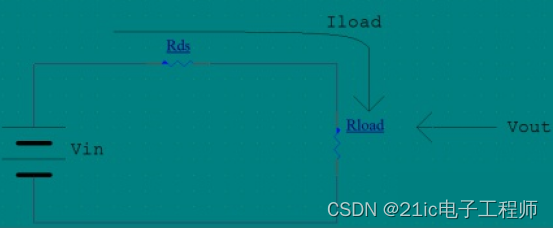

其实LDO的原理就是一个动态电阻，通过调整动态电阻上的电压来调整输出电压，因此这款LDO大功率的时候发热还是蛮严重的，这时候可以加散热片或者选择大的封装型号，否则很容易烧坏。

我们假设Vin=5V，Vout=3V，Iload=50mA，则RDS=(Vin-Vout)/Iload=40Ω，热损功率 = (Vin-Vout)*Iload = 0.08W 对应温升为t = 25x0.08 = 2°

同样，如果Vin=5V，Vout=3V，Iload=500mA，则RDS=(Vin-Vout)/Vout=4Ω，热损功率 = (Vin-Vout)*Iload = 1W 对应温升为t = 25x1 = 25°

这个温度上升就比较大了，所以这款芯片的输入电压不能太大。

但是这个电压也有最小的输入限制，芯片手册一般会给Vin-Vout 最小输入输出电压差（Operates Down to 1V Dropout)在最大输出电流时，AMS1117器件的最小压差保证不超过1.3V，并随负载电流的减小而逐渐降低,因此要输出3.3V电压时，应该输入电压最小电压3.3 + 1.3 = 4.6V。

像这一款，在输出电流为1A时，最大压降为1.4V

我们一般选择5V输入。

从上图中我们可以得出一个结论，即在动态负载电流下，RDS随之变化，使得输出电压保持稳定。如果输入电压也在变化，则通过负载电流和RDS的变化同样会保持输出电压的稳定。

对于以上的参数，只是参考了任意一家的芯片手册，具体大家使用的时候需要找到对应的芯片手册进行电路设计。

以上就是对AMS1117 系列的基本介绍，如有错误请指教！
---------------------
