1. 引言

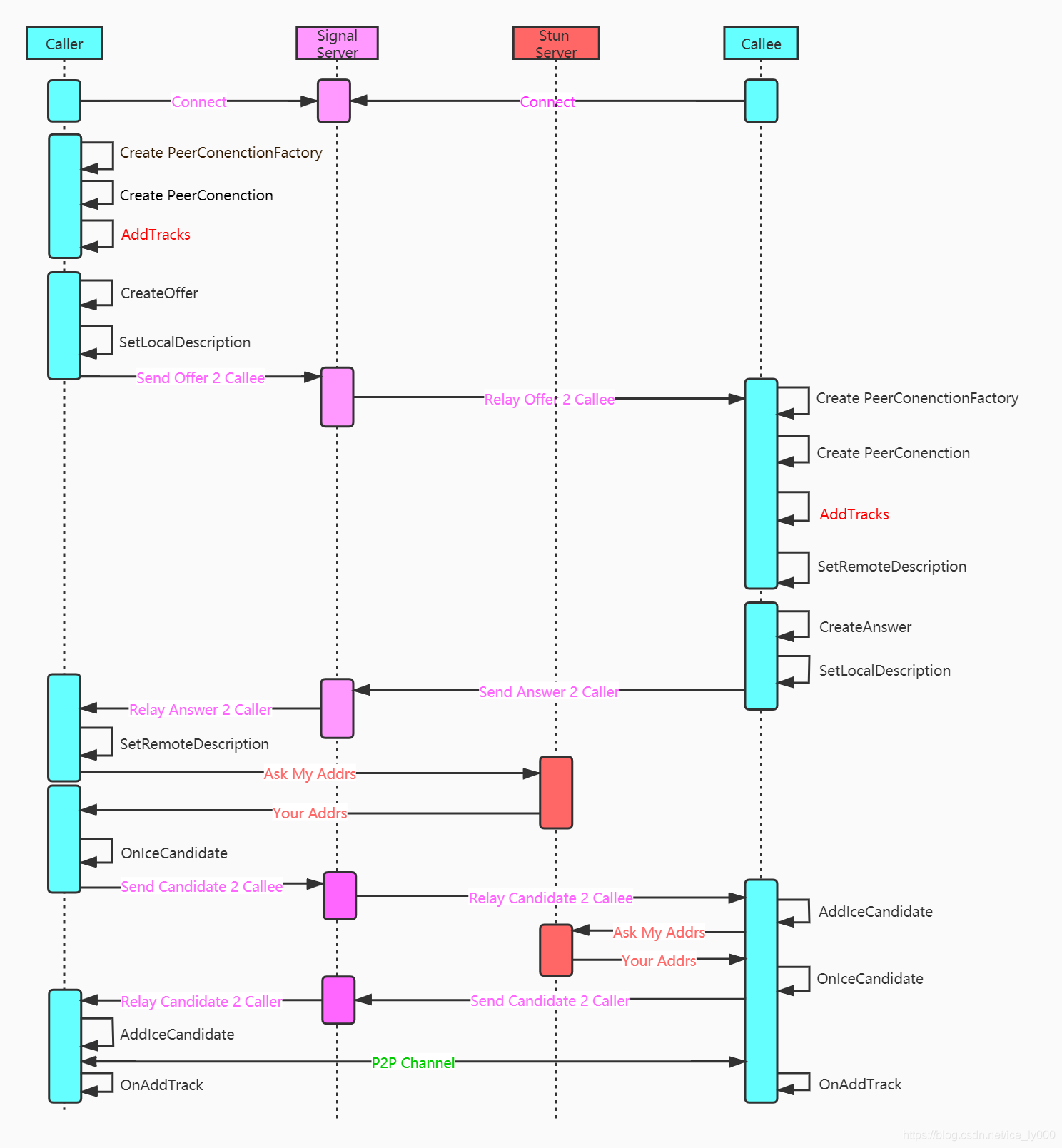

创建完PeerConnectionFactory 和 PeerConnection这两个API层的操盘对象之后，紧接着需要初始化本地的媒体，也即创建本地的音频轨、视频轨、数据通道，并将这些本地的媒体轨道添加到PeerConnection对象中。如图中红色标注所示。

本文将详细描述上述轨道的创建细节以及轨道被添加到PeerConnection中的存储情况。

在这里插入图片描述

2. 音频轨创建和添加

WebRTC的示例工程中使用如下几行代码实现AudioTrack的创建 && 添加AudioTrack到PeerConnection中。

  rtc::scoped_refptr<webrtc::AudioTrackInterface> audio_track(
      peer_connection_factory_->CreateAudioTrack(
          kAudioLabel, peer_connection_factory_->CreateAudioSource(
                           cricket::AudioOptions())));

  auto result_or_error = peer_connection_->AddTrack(audio_track, {kStreamId});

视频轨对象肯定实现了rtc::RefCountInterface接口，因为最后被智能指针对象audio_track所持有
PeerConnectionFactory.CreateAudioTrack方法用来创建音频轨，音频轨实现了AudioTrackInterface接口；
PeerConnectionFactory.CreateAudioSource方法用来创建音频源，并作为创建音频轨的参数，传递给音频轨对象。音频源对象实现了AudioSourceInterface接口

2.1 音频源AudioSource的创建

rtc::scoped_refptr<AudioSourceInterface>
PeerConnectionFactory::CreateAudioSource(const cricket::AudioOptions& options) {
  RTC_DCHECK(signaling_thread_->IsCurrent());
  rtc::scoped_refptr<LocalAudioSource> source(
      LocalAudioSource::Create(&options));
  return source;
}

rtc::scoped_refptr<LocalAudioSource> LocalAudioSource::Create(
    const cricket::AudioOptions* audio_options) {
  rtc::scoped_refptr<LocalAudioSource> source(
      new rtc::RefCountedObject<LocalAudioSource>());
  source->Initialize(audio_options);
  return source;
}

void LocalAudioSource::Initialize(const cricket::AudioOptions* audio_options) {
  if (!audio_options)
    return;
  options_ = *audio_options;
}

上述是本地音频源创建过程，由源码可知，创建的本地音频轨实体对象是LocalAudioSource，并且创建该对象后进行了初始化——>将音频选项对象传递给了LocalAudioSource进行存储。

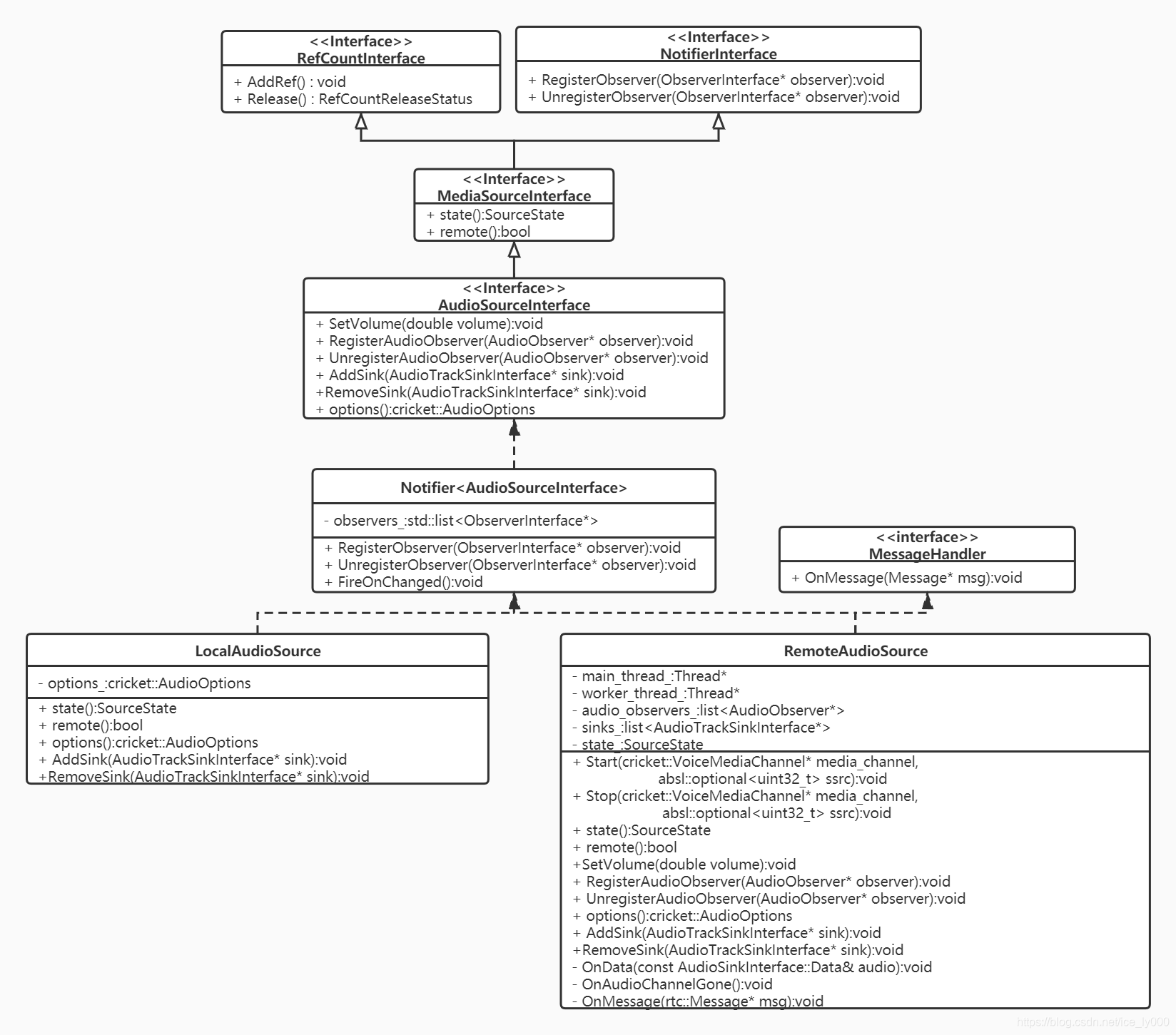

2.1.1 音频源继承树

在这里插入图片描述
由上面的继承树，从上至下分析，我们可以获知如下几点信息：

继承接口RefCountInterface：表明音频源是一个引用计数对象。使用时将配合智能指针scoped_ptr 和模板RefCountedObject<>一起使用，如同上面源码所示。详细分析见：WebRTC源码分析——引用计数系统
继承接口NotifierInterface：表明音频源是一个通知者NotifierInterface对象，通过继承该接口，实现注册关注音频源的观察者ObserverInterface对象。那么，观察者观察什么？音频源作为通知者，向观察者通知什么呢？——>通知音频源的状态改变。
继承接口MediaSourceInterface：表明音频源首先是一个媒体源，像视频源也是一个媒体源。提供媒体源两个基本属性：媒体源的状态——SourceState（kInitializing, kLive, kEnded, kMuted）；本地源还是远端源？
继承接口AudioSourceInterface：音频源基础接口。提供了设置音量，获取音频选项AudioOptions的能力；提供了注册/注销音频观察者的接口，可以获知音量变化；提供了注册/注销音频轨Sink的接口，让音频数据可以从Source流向Sink；
实体类Notifier<AudioSourceInterface>：提供了NotifierInterface接口的实现，维护需要观察音频源状态改变的观察者列表，并在源状态改变时，挨个通知观察者列表中的观察者
最终的实体类有LocalAudioSource 和 RemoteAudioSource两类，分别代表本地音频源、远端的音频源。

PS1：有三套注册/注销接口，分别是：

RegisterObserver/UnregisterObserver：注册源状态变化的观察者，当源的SourceState发生改变时，将调用观察者的OnChanged()方法，来通知观察者；
RegisterAudioObserver/UnregisterAudioObserver：注册音量大小变化的的观察者，当音频源音量大小改变时，将通过调用观察者OnSetVolume(double volume)方法，来通知观察者；
AddSink/RemoveSink：注册音频数据的接收者，当源产生音频数据时，将通过调用Sink的OnData(const void* audio_data, int bits_per_sample, int sample_rate, size_t number_of_channels, size_t number_of_frames)方法，让音频数据从源流入Sink。

2.1.2 近端音频源LocalAudioSource

WebRTC中，近端原始音视频数据总是要经过 “采集->音视频源->音频轨” 这样一条路径，至少视频数据是严格按照该条路径输出的。我们来看看近端音频的情况——LocalAudioSource

class LocalAudioSource : public Notifier<AudioSourceInterface> {
 public:
  // Creates an instance of LocalAudioSource.
  static rtc::scoped_refptr<LocalAudioSource> Create(
      const cricket::AudioOptions* audio_options);

  SourceState state() const override { return kLive; }
  bool remote() const override { return false; }

  const cricket::AudioOptions options() const override { return options_; }

  void AddSink(AudioTrackSinkInterface* sink) override {}
  void RemoveSink(AudioTrackSinkInterface* sink) override {}

 protected:
  LocalAudioSource() {}
  ~LocalAudioSource() override {}

 private:
  void Initialize(const cricket::AudioOptions* audio_options);

  cricket::AudioOptions options_;
};

源码如上所示，在本地创建轨道时所使用的音频源对象是LocalAudioSource。仔细查看LocalAudioSource类的代码，可以知道该音频源实质上什么也没有做：既没有与音频设备建立联系，从音频设备处获取采集的音频数据，也没有实质的提供注册Sink的方法，更没有向注册的Sink推送数据。由此可知，本地的音频数据的流转跟LocalAudioSource其实没什么关系，这个是我非常纳闷的一点，因为LocalAudioSource看起来像是一个没有完成、或者说是废弃的类，但示例中正常使用了，并且近端音频数据还是正常流转的。那么肯定是走了别的路径。

当前，音频设备模块ADM是被音频引擎VoiceEngine所持有的，因此，音频数据采集开始，最初的位置可能就是VoiceEngine。后续将专门出一篇文章来分析介绍近端音频流转。

2.1.3 远端音频源RemoteAudioSource

与LocalAudioSource不一样，代表远端音频源的RemoteAudioSource类是真实有效的类，提供了继承树上所有接口和功能的实现。

远端音频源从哪儿获取数据？又将数据推向何处？
RemoteAudioSource::AudioDataProxy类的对象可以携带RemoteAudioSource对象被注册到VoiceEngine中，从那得到从远端收到的音频数据；RemoteAudioSource又可以向注册到其中的Sink列表进一步扇出音频数据。具体看如下源码：

class RemoteAudioSource::AudioDataProxy : public AudioSinkInterface {
 public:
  explicit AudioDataProxy(RemoteAudioSource* source) : source_(source) {
    RTC_DCHECK(source);
  }
  ~AudioDataProxy() override { source_->OnAudioChannelGone(); }

  // AudioSinkInterface implementation.
  void OnData(const AudioSinkInterface::Data& audio) override {
    source_->OnData(audio);
  }

 private:
  const rtc::scoped_refptr<RemoteAudioSource> source_;

  RTC_DISALLOW_IMPLICIT_CONSTRUCTORS(AudioDataProxy);
};

void RemoteAudioSource::OnData(const AudioSinkInterface::Data& audio) {
  // Called on the externally-owned audio callback thread, via/from webrtc.
  rtc::CritScope lock(&sink_lock_);
  for (auto* sink : sinks_) {
    sink->OnData(audio.data, 16, audio.sample_rate, audio.channels,
                 audio.samples_per_channel);
  }
}

2.2 创建音频轨AudioTrack

rtc::scoped_refptr<AudioTrackInterface> PeerConnectionFactory::CreateAudioTrack(
    const std::string& id,
    AudioSourceInterface* source) {
  RTC_DCHECK(signaling_thread_->IsCurrent());
  rtc::scoped_refptr<AudioTrackInterface> track(AudioTrack::Create(id, source));
  return AudioTrackProxy::Create(signaling_thread_, track);
}

rtc::scoped_refptr<AudioTrack> AudioTrack::Create(
    const std::string& id,
    const rtc::scoped_refptr<AudioSourceInterface>& source) {
  return new rtc::RefCountedObject<AudioTrack>(id, source);
}

AudioTrack::AudioTrack(const std::string& label,
                       const rtc::scoped_refptr<AudioSourceInterface>& source)
    : MediaStreamTrack<AudioTrackInterface>(label), audio_source_(source) {
  if (audio_source_) {
    audio_source_->RegisterObserver(this);
    OnChanged();
  }
}

void AudioTrack::OnChanged() {
  RTC_DCHECK(thread_checker_.IsCurrent());
  if (audio_source_->state() == MediaSourceInterface::kEnded) {
    set_state(kEnded);
  } else {
    set_state(kLive);
  }
}

PeerConnectionFactory::CreateAudioTrack、AudioTrack::Create、AudioTrack::AudioTrack三步创建了AudioTrack类的实体对象，这是音频轨的实体类对象。
向应用层返回的是AudioTrack的代理对象AudioTrackProxy，这是为了WebRTC中防止线程乱入所作的常规操作，正如PeerConnectionFactory 和 PeerConnection那样——WebRTC源码分析-线程安全之Proxy，防止线程乱入
AudioTrack对象注册为它相关音频源的观察者，从而获取相关音频源的状态通知，在通知中查看音频源的状态，从而同步更新轨道的状态。

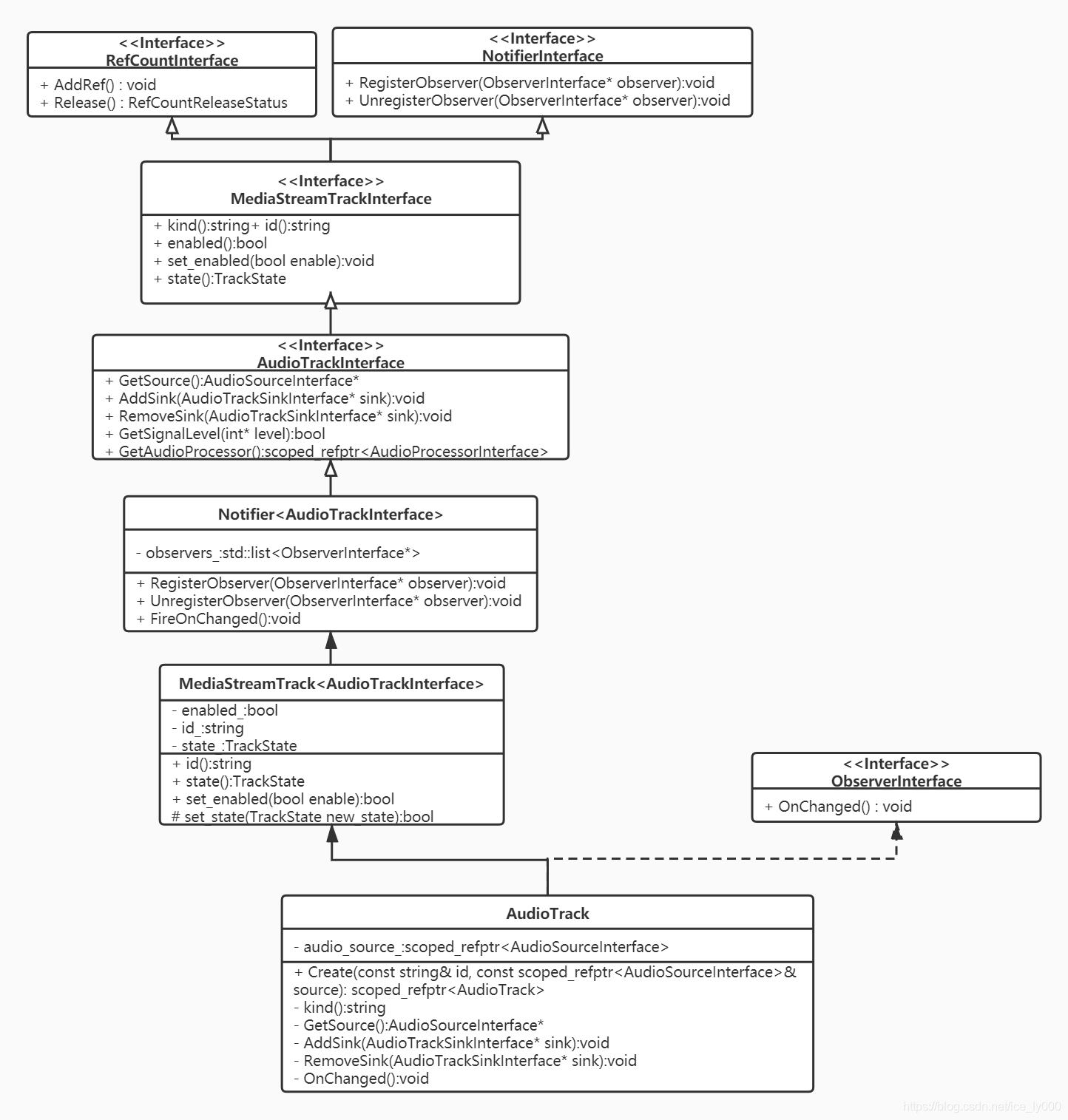

2.2.1 音频轨继承树

在这里插入图片描述
从上面的继承图上，分析出以下要点：

继承接口ObserverInterface： 让音频轨成为一个观察者。正如前文所述，在音频轨创建时，音频轨会注册为相关的音频源的观察者。
继承接口NotifierInterface： 让音频轨同时又成为一个通知者。当音频轨的状态改变时，将通知关注音频轨状态的观察者，这些观察者通过继承树上的MediaStreamTrack<AudioTrackInterface>所提供的注册/注销/通知接口来实现音频轨道的状态跟踪。
继承接口RefCountInterface： 让音频轨成为引用计数对象。
继承接口MediaStreamTrackInterface: 音频轨首先必须是媒体轨，视频轨也继承该接口。该接口提供媒体轨道的基本属性接口：媒体类别，使能，轨道状态等。
继承接口AudioTrackInterface： 提供注册/注销音频轨Sink的接口，让音频数据能进一步的从音频轨流向外部对象。
中间对象MediaStreamTrack<AudioTrackInterface> && MediaStreamTrack<AudioTrackInterface>：分别提供底层接口的具体实现。
实体类AudioTrack：进一步提供底层接口的一些实现，是创建的音频轨实体对象。

2.3 添加音频轨AudioTrack到PeerConnection

PeerConnection::AddTrack方法提供两个入参：媒体轨道Track以及媒体流id向量。暗示了WebRTC中一个概念：一个媒体轨道MediaTrack逻辑上可以归属多个媒体流MediaStream。入参stream_ids向量在SDP中会以msid参数出现，一个msid表示逻辑上的一个媒体流。往后，我们可以看到媒体Track会被添加到一个RtpSender中，stream_ids也会存储在RtpSender中。

在继续往下分析前，需要先略微分析下SDP，对SDP中的msid、mid做一个简单的介绍

a=group:BUNDLE audio video data
a=msid-semantic: WMS h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C
m=audio 9 UDP/TLS/RTP/SAVPF 111 103 104 9 0 8 106 105 13 126
a=mid:audio
a=ssrc:18509423 msid:h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C 15598a91-caf9-4fff-a28f-3082310b2b7a
m=video 9 UDP/TLS/RTP/SAVPF 100 101 107 116 117 96 97 99 98
a=mid:video
a=ssrc:3463951252 msid:h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C ead4b4e9-b650-4ed5-86f8-6f5f5806346d
m=application 9 DTLS/SCTP 5000
a=mid:data

上述是一个被简化的SDP数据，从中简要的总结如下几点知识，可以辅助我们去理解后续的内容（我们总是基于Unified Plan这种SDP格式进行讨论，因为Plan B这种格式大多数情况下已经被弃用）：

mid： 一个mLine（即m=* section）在WebRTC中与一个RtpTranceiver对象对应（track会存储于RtpTranceiver的RtpSender中），RtpTranceiver对象的mid属性与SDP的mLine的属性a=mid:xxx对应。当然RtpTranceiver只能存储音频、视频轨道。应用数据通道得另算。
a=group:BUNDLE audio video data 是一个全局性的描述，表示mid为audio video data的这三个mLine所表征的媒体数据要绑定传输，也即对应网络传输层的一个连接来收发包。
msid： a=msid-semantic: WMS h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C 也是一个全局性的描述，告知了这个会话中存在几个逻辑上的媒体流，WMS表示WebRTC Media Stream。此处只有一个，流id为h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C。
mLine的a=msid=xxx的属性表示了该mline所对应地媒体轨道逻辑上所属的流，可以同时属于多个流。示例上，音频轨和视频轨均属于流h1aZ20mbQB0GSsq0YxLfJmiYWE9CBfGch97C。其后跟随的是轨道的id。

PeerConnection::AddTrack源码如下：

RTCErrorOr<rtc::scoped_refptr<RtpSenderInterface>> PeerConnection::AddTrack(
    rtc::scoped_refptr<MediaStreamTrackInterface> track,
    const std::vector<std::string>& stream_ids) {
  // 1 进行一些条件判断
  // 1.1 必须在信令线程
  RTC_DCHECK_RUN_ON(signaling_thread());
  TRACE_EVENT0("webrtc", "PeerConnection::AddTrack");
  // 1.2 轨道不能为空，必须是音频 or 视频轨
  if (!track) {
    LOG_AND_RETURN_ERROR(RTCErrorType::INVALID_PARAMETER, "Track is null.");
  }
  if (!(track->kind() == MediaStreamTrackInterface::kAudioKind ||
        track->kind() == MediaStreamTrackInterface::kVideoKind)) {
    LOG_AND_RETURN_ERROR(RTCErrorType::INVALID_PARAMETER,
                         "Track has invalid kind: " + track->kind());
  }
  // 1.3 PeerConnection的信令状态机不能是closed
  if (IsClosed()) {
    LOG_AND_RETURN_ERROR(RTCErrorType::INVALID_STATE,
                         "PeerConnection is closed.");
  }
  // 2 遍历PeerConnection.RtpTransceiver列表.RtpSender列表，
  //   查看当前的track是否在某个RtpSender中，存在则不能重复添加
  if (FindSenderForTrack(track)) {
    LOG_AND_RETURN_ERROR(
        RTCErrorType::INVALID_PARAMETER,
        "Sender already exists for track " + track->id() + ".");
  }
  // 3 根据SDP采用UnifiedPlan还是Plan B决定如何添加Track到PeerConnection的成员中
  auto sender_or_error =
      (IsUnifiedPlan() ? AddTrackUnifiedPlan(track, stream_ids)
                       : AddTrackPlanB(track, stream_ids));

  if (sender_or_error.ok()) {
  	// 4 是否需要进行重新协商
    UpdateNegotiationNeeded();
    // 5 添加轨道到统计数据收集器
    stats_->AddTrack(track);
  }
  return sender_or_error;
}

添加轨道到PeerConnection过程如上源码分为5个步骤：

检查状态和入参；
遍历PeerConnection的存储轨道的成员，确定当前轨道是否已在PeerConnection中，防止重复添加同一个track；
根据SDP采用UnifiedPlan还是Plan B决定如何添加Track到PeerConnection的成员中；
判断是否需要进行重新协商；
添加轨道到统计数据收集器。

接下来将对2~5这4个步骤都进行详细的梳理。

2.3.1 PeerConnection::FindSenderForTrack

防止重复添加同一个track，从PeerConnection保存track的字段中查找当前的track是否已存在，存在则返回对应的RtpSender，否则返回空指针。

rtc::scoped_refptr<RtpSenderProxyWithInternal<RtpSenderInternal>>
PeerConnection::FindSenderForTrack(MediaStreamTrackInterface* track) const {
  for (const auto& transceiver : transceivers_) {
    for (auto sender : transceiver->internal()->senders()) {
      if (sender->track() == track) {
        return sender;
      }
    }
  }
  return nullptr;
}

PeerConnection对象有个成员 std::vector<rtc::scoped_refptr<RtpTransceiverProxyWithInternal<RtpTransceiver>>>transceivers_; 该成员是一个RtpTransceiver向量。每个RtpTransceiver代表sdp中同一个mLine的所包含的a=ssrc的音频轨 or 视频轨 or 数据（因为，一个mLine只能表示一种媒体类型）。由于sdp中可能会有多个mLine，因此，PeerConnection中需要包含多个RtpTransceiver，以上述向量成员transceivers_来保存

由于SDP的Plan B格式下，本地要发送的多个相同媒体类型的轨道（a=ssrc不同）可能会属于同一个mLine，因此，RtpTransceiver包含一个RtpSender的向量，每个RtpSender会存储其中一个轨道。当SDP采用Unified Plan时，RtpTransceiver的RtpSender向量实质上只会存在一个RtpSender，为了兼容Plan B的格式才会存在多个RtpSender。

RtpTransceiver即可以代表本地轨道数据的发送器，又能代表接收远端轨道数据的接收器。因此，RtpTransceiver还包含一个RtpReceiver的向量。远端的轨道会被存储在RtpTransceiver的某个RtpReceiver中。

上述查找本地Track的过程就遍历了每个RtpTransceiver对象的每个RtpSender中的track的地址，看是否是同一个。关于RtpTransceiver类的阐述可见——WebRTC源码分析——RtpTransceiver类

2.3.2 PeerConnection::AddTrackUnifiedPlan

添加track到PeerConnection，根据SDP采用Unified Plan还是Plan B。由于Plab B大概率要被遗弃，因此，当前只分析Unified Plan。

RTCErrorOr<rtc::scoped_refptr<RtpSenderInterface>>
PeerConnection::AddTrackUnifiedPlan(
    rtc::scoped_refptr<MediaStreamTrackInterface> track,
    const std::vector<std::string>& stream_ids) {
  // 1 查找是否存在可复用的RtpTransceiver
  auto transceiver = FindFirstTransceiverForAddedTrack(track);

  // 2 存在，添加track到该复用的RtpTransceiver，并修改必要的属性
  if (transceiver) {
    RTC_LOG(LS_INFO) << "Reusing an existing "
                     << cricket::MediaTypeToString(transceiver->media_type())
                     << " transceiver for AddTrack.";
    // 2.1 设置RtpTransceiver的方向，注意不能将接收方向覆盖掉，即如果接收方向是存在的，
    //     则必须保留，因此有如下的判断。
    if (transceiver->direction() == RtpTransceiverDirection::kRecvOnly) {
      transceiver->internal()->set_direction(
          RtpTransceiverDirection::kSendRecv);
    } else if (transceiver->direction() == RtpTransceiverDirection::kInactive) {
      transceiver->internal()->set_direction(
          RtpTransceiverDirection::kSendOnly);
    }
    // 2.2 添加track到对应的sender
    transceiver->sender()->SetTrack(track);
    // 2.3 设置RtpSender的流id
    transceiver->internal()->sender_internal()->set_stream_ids(stream_ids);
    // 2.4 设置重用标识
    transceiver->internal()->set_reused_for_addtrack(true);

  // 3 不存在，创建新的RtpTransceiver，添加track到新的RtpTransceiver
  } else {
  	// 3.1 得到与轨道一致的媒体类型
    cricket::MediaType media_type =
        (track->kind() == MediaStreamTrackInterface::kAudioKind
             ? cricket::MEDIA_TYPE_AUDIO
             : cricket::MEDIA_TYPE_VIDEO);
    RTC_LOG(LS_INFO) << "Adding " << cricket::MediaTypeToString(media_type)
                     << " transceiver in response to a call to AddTrack.";
    // 3.2 得到或新建RtpSender的id，可以与track的id相同，但是不能与其他
    //     RtpSender的id重复，否则创建一个新的UUID作为RtpSender的唯一标识。
    std::string sender_id = track->id();
    // Avoid creating a sender with an existing ID by generating a random ID.
    // This can happen if this is the second time AddTrack has created a sender
    // for this track.
    if (FindSenderById(sender_id)) {
      sender_id = rtc::CreateRandomUuid();
    }
    // 3.3 创建新的RtpSender，传入track
    auto sender = CreateSender(media_type, sender_id, track, stream_ids, {});
    // 3.4 创建新的RtpReceiver，无track
    auto receiver = CreateReceiver(media_type, rtc::CreateRandomUuid());
    // 3.5 根据新的RtpSender，RtpReceiver创建新的RtpTransceiver
    transceiver = CreateAndAddTransceiver(sender, receiver);
    // 3.6 设置RtpTransceiver创建标识
    transceiver->internal()->set_created_by_addtrack(true);
    // 3.7 新创建的RtpTransceiver的方向设置为既接收又发送
    transceiver->internal()->set_direction(RtpTransceiverDirection::kSendRecv);
  }
  return transceiver->sender();
}

大致过程就是判断是否存在可复用的RtpTransceiver，存在则添加track到可复用的RtpTransceiver，否则新建一个RtpTransceiver，添加进去。同时注意，需要修改RtpTransceiver的一些属性。

如何判断该RtpTransceiver是可复用的？判断依据是什么?

rtc::scoped_refptr<RtpTransceiverProxyWithInternal<RtpTransceiver>>
PeerConnection::FindFirstTransceiverForAddedTrack(
    rtc::scoped_refptr<MediaStreamTrackInterface> track) {
  RTC_DCHECK(track);
  for (auto transceiver : transceivers_) {
    if (!transceiver->sender()->track() &&
        cricket::MediaTypeToString(transceiver->media_type()) ==
            track->kind() &&
        !transceiver->internal()->has_ever_been_used_to_send() &&
        !transceiver->stopped()) {
      return transceiver;
    }
  }
  return nullptr;
}

如上源码所示，给本地track可复用的RtpTransceiver必须满足以下几个条件

由于是Unified Plan，那么通过RtpTransceiver的sender()来获取RtpSender，sender(）方法将断言当前是否是Unified Plan，是否RtpTransceiver的RtpSender向量size为1，取该唯一的RtpSender，并判断存储的track是否为空，不为空，表示sender已经有track存在，不可复用。
判断track的媒体类型是否跟该RtpTransceiver的媒体类型一致（音频、视频、数据三类），RtpTransceiver只可存储媒体类型一致的轨道，不相同则不可复用。
判断RtpTransceiver之前的方向是不是被设置为包含发送（即kSendRecv or kSendOnly），若设置过，则不可复用。
判断RtpTransceiver是否调用过Stop，如果RtpTransceiver已经停止过，则不复用。

2.3.3 PeerConnection::UpdateNegotiationNeeded

UpdateNegotiationNeeded() 方法在往PC中添加/移除轨道、添加/移除流、添加/移除RtpTransceiver、应用local/remote sdp、状态需要进行回滚到KStable时都会被调用，经过各种条件检测后，更新PC的内部成员is_negotiation_needed_。更新后若is_negotiation_needed_为真，那么表示需要重新协商。

void PeerConnection::UpdateNegotiationNeeded() {
  RTC_DCHECK_RUN_ON(signaling_thread());
  // 1 如果是Plan B则需要协商，直接通知外部的观察者需要重新协商，不需要关注本方法的功能：
  //   检查有无重新协商的必要，更新字段is_negotiation_needed_。 后续分析将忽略Plan B
  //   时如何处理，因为Plan B将被遗弃。
  if (!IsUnifiedPlan()) {
    Observer()->OnRenegotiationNeeded();
    return;
  }

  // 2 对PC的信令状态机的状态进行判断。
  // 2.1 PC的信令状态为kClosed，表示会话已经被关闭了，无协商的必要了
  if (IsClosed())
    return;
  // 2.2 PC的信令状态没有处于kStable（初始化状态），也不需判断是否需要进行协商
  if (signaling_state() != kStable)
    return;

  // 3. 使用CheckIfNegotiationIsNeeded()判断是否需要重新协商
  // NOTE
  // The negotiation-needed flag will be updated once the state transitions to
  // "stable", as part of the steps for setting an RTCSessionDescription.
  bool is_negotiation_needed = CheckIfNegotiationIsNeeded();

  // 4. 根据之前是否需要协商的状态，以及当前是否需要协商的结论，进行不同的响应
  //    只有当false——>true的状态时，直接通知观察者进行重新协商。
  // 4.1 如果当前结论不需要协商，则is_negotiation_needed_更新为false，返回
  if (!is_negotiation_needed) {
    is_negotiation_needed_ = false;
    return;
  }
  // 4.2 如果当前需要协商，之前也是需要协商的状态，那就不必进行状态更新了
  if (is_negotiation_needed_)
    return;
  // 4.3 如果当前需要协商，之前时不需要协商的状态，那么更新为需要进行协商，同时通知观察者
  //     进行协商——即，调用观察者的OnRenegotiationNeeded()方法。
  is_negotiation_needed_ = true;
  Observer()->OnRenegotiationNeeded();
}

根据源码分析可以得出以下结论：

只有PC的信令状态处于稳定状态KStable时，我们认为有重新协商的必要；
CheckIfNegotiationIsNeeded()方法进行当前是否需要重新协商的检查；
如果是否需要协商的状态由false——>true，那么直接通知观察者进行协商。

上述源码以及论述中，提到了PC信令状态，以及方法 CheckIfNegotiationIsNeeded()，接下来进行一定程度的讨论。

2.3.3.1 PC的信令状态——SignalingState

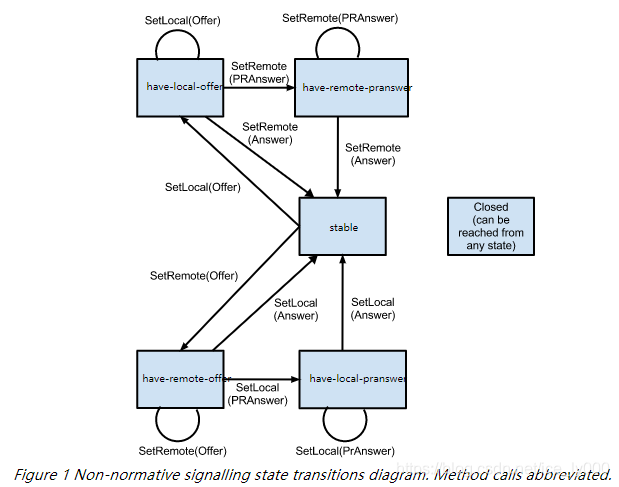

PC根据JESP会话进行程度，维护了一个信令状态机，状态迁移图如下所示：
在这里插入图片描述

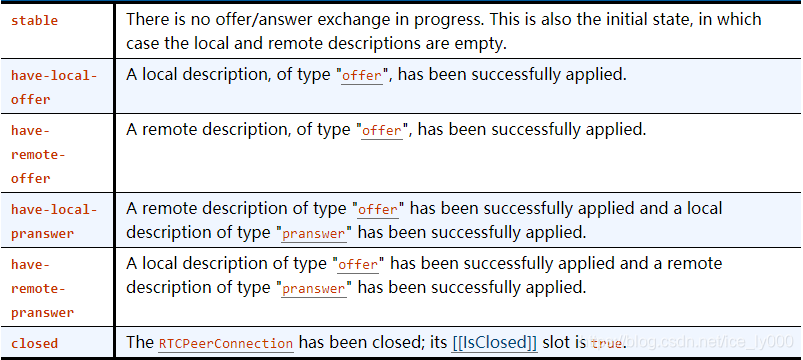

各个状态代表的含义如下表格所示：

从呼叫和被呼端的视角分别去跟踪这个状态机会更好理解：

PS: 参阅 https://w3c.github.io/webrtc-pc/#dom-rtcsignalingstate

2.3.3.2 是否需要协商？——CheckIfNegotiationIsNeeded()

是否需要重新协商？依据是什么？问这个问题之前，我们需要搞清楚另外一个问题，即协商的内容是什么？我们知道WebRTC中协商的内容是多样的媒体信息，传输信息，具体可见文章：WebRTC56版本SDP详细解析

协商的手段是收集sdp数据进行互换来达成的，而webrtc中收集sdp数据时，pc用本地会话对象和远端会话对象来存储sdp数据，这些数据的来源就是我们的PC中的ice相关信息，rtptranceiver对象等等，当应用层添加删除轨道等操作时，相应的数据来源会发生变化，但是这个变化并不会同步到存储sdp的近端/远端会话对象中，如此带来了信息的差异。此时，我们就需要重新进行协商，让会话对象存储的信息与数据源保持一致。

bool PeerConnection::CheckIfNegotiationIsNeeded() {
  RTC_DCHECK_RUN_ON(signaling_thread());
  // 1. If any implementation-specific negotiation is required, as described at
  // the start of this section, return true.

  // 2. If connection's [[RestartIce]] internal slot is true, return true.
  //    如果有ICE的凭证了，则是需要协商的
  if (local_ice_credentials_to_replace_->HasIceCredentials()) {
    return true;
  }

  // 3. Let description be connection.[[CurrentLocalDescription]].
  //    如果还没有本地的SDP，则是需要协商的
  const SessionDescriptionInterface* description = current_local_description();
  if (!description)
    return true;

  // 4. If connection has created any RTCDataChannels, and no m= section in
  // description has been negotiated yet for data, return true.
  //    如果创建了DataChannel，但是sdp中没有对应的mLine，则需要协商。
  if (data_channel_controller_.HasSctpDataChannels()) {
    if (!cricket::GetFirstDataContent(description->description()->contents()))
      return true;
  }

  // 5. For each transceiver in connection's set of transceivers, perform the
  // following checks:
  //    对PC中的每个Rtptranceiver进行如下判断：
  for (const auto& transceiver : transceivers_) {
    // 获取Rtptranceiver在local sdp中的mline内容描述结构体ContentInfo
    const ContentInfo* current_local_msection =
        FindTransceiverMSection(transceiver.get(), description);
    // 获取Rtptranceiver在remote sdp中的mline内容描述结构体ContentInfo
    const ContentInfo* current_remote_msection = FindTransceiverMSection(
        transceiver.get(), current_remote_description());

    // 5.3 If transceiver is stopped and is associated with an m= section,
    // but the associated m= section is not yet rejected in
    // connection.[[CurrentLocalDescription]] or
    // connection.[[CurrentRemoteDescription]], return true.
    //     如果Rtptranceiver已经是停止状态，但是在local sdp或者是remote sdp中
    //     不处于rejected状态，也即是有效的，这状况显然是不对的，因此需要进行协商。
    if (transceiver->stopped()) {
      if (current_local_msection && !current_local_msection->rejected &&
          ((current_remote_msection && !current_remote_msection->rejected) ||
           !current_remote_msection)) {
        return true;
      }
      continue;
    }

    // 5.1 If transceiver isn't stopped and isn't yet associated with an m=
    // section in description, return true.
    //     如果Rtptranceiver没有停止，并且在本地SDP中没有相应的mline，那么肯定需要
    //     进行协商
    if (!current_local_msection)
      return true;

    const MediaContentDescription* current_local_media_description =
        current_local_msection->media_description();
    // 5.2 If transceiver isn't stopped and is associated with an m= section
    // in description then perform the following checks:
    // 如果Rtptranceiver没有停止，并且也与本地sdp的mline进行了关联，那么获取对应的
    // MediaContentDescription进行更细节性的排查

    // 5.2.1 If transceiver.[[Direction]] is "sendrecv" or "sendonly", and the
    // associated m= section in description either doesn't contain a single
    // "a=msid" line, or the number of MSIDs from the "a=msid" lines in this
    // m= section, or the MSID values themselves, differ from what is in
    // transceiver.sender.[[AssociatedMediaStreamIds]], return true.
    // 如果Rtptranceiver包含有效的RtpSender（即Rtptranceiver的方向包含send方向）
    // 但是SDP中与其关联的mline没有包含单独的a=msid行，或者mline的a=msid行的msid值与
    // Rtptranceiver的RtpSender的关联的媒体流id值不一致。需要进行协商
    if (RtpTransceiverDirectionHasSend(transceiver->direction())) {
      //如果mline所属流ID数量为0，即不归属于某个流，则需要进行协商
      if (current_local_media_description->streams().size() == 0)
        return true;
      //遍历并提取所有关联的流ID到临时向量保存
      std::vector<std::string> msection_msids;
      for (const auto& stream : current_local_media_description->streams()) {
        for (const std::string& msid : stream.stream_ids())
          msection_msids.push_back(msid);
      }
      //若sender所属的流，ID数量和ID值与sdp中抽取的不一致，则需要进行协商。
      std::vector<std::string> transceiver_msids =
          transceiver->sender()->stream_ids();
      if (msection_msids.size() != transceiver_msids.size())
        return true;

      absl::c_sort(transceiver_msids);
      absl::c_sort(msection_msids);
      if (transceiver_msids != msection_msids)
        return true;
    }

    // 5.2.2 If description is of type "offer", and the direction of the
    // associated m= section in neither connection.[[CurrentLocalDescription]]
    // nor connection.[[CurrentRemoteDescription]] matches
    // transceiver.[[Direction]], return true.
    //
    // 本地sdp为offer sdp（即当前pc为呼叫发起方），Rtptranceiver的mid必须
    // 在本地sdp中有对应的mline，在远端sdp中也应该有对应的mline。并且Rtptranceiver的
    // 方向必须与本地sdp mline中的方向一致，与远端sdp mline中的方向相反。
    if (description->GetType() == SdpType::kOffer) {
      if (!current_remote_description())
        return true;

      if (!current_remote_msection)
        return true;

      RtpTransceiverDirection current_local_direction =
          current_local_media_description->direction();
      RtpTransceiverDirection current_remote_direction =
          current_remote_msection->media_description()->direction();
      if (transceiver->direction() != current_local_direction &&
          transceiver->direction() !=
              RtpTransceiverDirectionReversed(current_remote_direction)) {
        return true;
      }
    }

    // 5.2.3 If description is of type "answer", and the direction of the
    // associated m= section in the description does not match
    // transceiver.[[Direction]] intersected with the offered direction (as
    // described in [JSEP] (section 5.3.1.)), return true.
    //
    // 本地sdp为answer sdp（即当前pc为被呼方），那么远端sdp为offer sdp
    // 此时，近端sdp的mline的方向如果与 “Rtptranceiver方向&&远端mline方向的交集”
    // 不一致，则需要进行协商（此处较难理解，应反复斟酌）
    if (description->GetType() == SdpType::kAnswer) {
      // 远端sdp不存在，则需要进行协商
      if (!remote_description())
        return true;
      // 获取远端sdp，也即offer sdp中对应的mline描述
      const ContentInfo* offered_remote_msection =
          FindTransceiverMSection(transceiver.get(), remote_description());
      // 如果远端offser sdp中mline描述存在，则获取mline中描述的方向，否则认为offer sdp
      // 中该mline是无效的。
      RtpTransceiverDirection offered_direction =
          offered_remote_msection
              ? offered_remote_msection->media_description()->direction()
              : RtpTransceiverDirection::kInactive;

     // 近端sdp的mline的方向如果与 “Rtptranceiver方向&&远端mline方向的交集”
    // 不一致，则需要进行协商
      if (current_local_media_description->direction() !=
           // 求二者方向的交集
          (RtpTransceiverDirectionIntersection(
              transceiver->direction(),
              // 先对远端offer sdp的mline方向取反
              RtpTransceiverDirectionReversed(offered_direction)))) {
        return true;
      }
    }
  }

2.3.4 StatsCollector::AddTrack

void StatsCollector::AddTrack(MediaStreamTrackInterface* track) {
  if (track->kind() == MediaStreamTrackInterface::kAudioKind) {
    CreateTrackReport(static_cast<AudioTrackInterface*>(track), &reports_,
                      &track_ids_);
  } else if (track->kind() == MediaStreamTrackInterface::kVideoKind) {
    CreateTrackReport(static_cast<VideoTrackInterface*>(track), &reports_,
                      &track_ids_);
  } else {
    RTC_NOTREACHED() << "Illegal track kind";
  }
}

将该轨道纳入统计数据收集器，如此，可以出具关于该track的统计数据报表。详细分析可见后续WebRTC关于数据统计的分析，此处不赘述。

3. 总结

经过上述长篇论述，我们大致对WebRTC中的音频源，音频轨的继承结构，创建过程有了大致的了解；并且对PC如何添加、存储音频轨有了比较深刻的理解；同时，当音频轨被添加到PC中后，我们需要判断PC中近远端SDP会话对象与 RtpTranceiver中保存的信息是否一致，从而决定了是否需要进行重新协商。有一些观点需要再次强调，也有一些疑惑需要列举出来，以备往后源码分析中一一解惑。

WebRTC的有个重要的观念：媒体数据总是由“源”流向“轨道”，然后再从“轨道”流出。疑惑的点在于，近端的源LocalAudioSource根本没有提供这样的能力，那么近端的音频数据流转是如何实现的仍然是个谜团。
WebRTC中使用SDP进行数据交换，有两种格式的SDP：Unified Plan 和 Plan B。目前，已经大多转向使用Unified Plan，因此，往后的源码分析都只分析Unified Plan。
Unified Plan格式下，RtpTranceiver具有一个RtpSender和一个RtpReceiver，分别用来存储本地发送Track和接收对端数据的Track，RtpTranceiver以mLine的形式出现的本地SDP中，也会出现在远端SDP中，RtpTranceiver反应在近远端的mLine具有相同的mid，但RtpTranceiver方向在近远端SDP中必须有相反方向的属性，比如近端SDP中是SendOnly，则远端SDP中肯定是RecvOnly。
文中也详细的论述了为什么添加轨道到PC将触发重新协商，详细分析了需要进行重新协商的条件是如何判断的——SDP对象与构建SDP对象所需要的信息源，二者之间信息不对等，不匹配时就需要重新协商，让SDP对象中存储的数据与信息源相一致。
