问题:在前一篇blog中我们了解了2D下的线圈串联操作,那如果在3D下怎么将两个线圈进行串联连接呢?经过大量的查阅资料,这里通过一个案例来介绍一种操作方法。
案例1:单导线

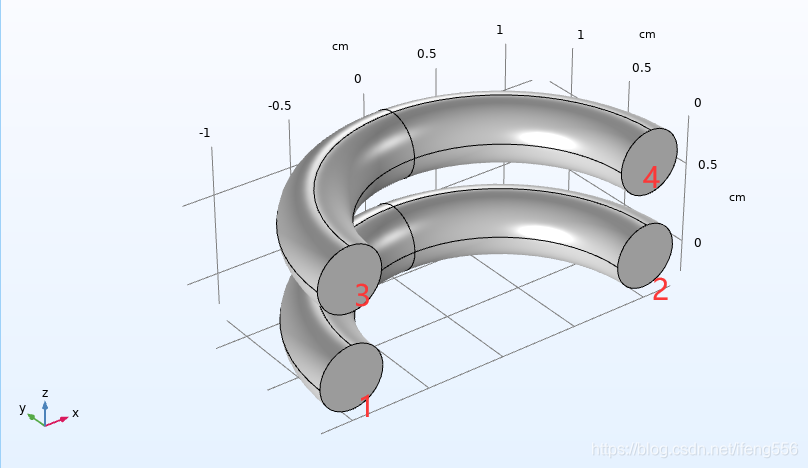

图1 单导线模型
案例介绍: 线圈上下两个部分,通常情况下,当给电流激励1A,由于这两个线圈是并联连接,所以每一个线圈上只有0.5A的电流;当改变线圈激励条件,可以实现两个线圈串联连接,流过相同的电流。
1、并联连接

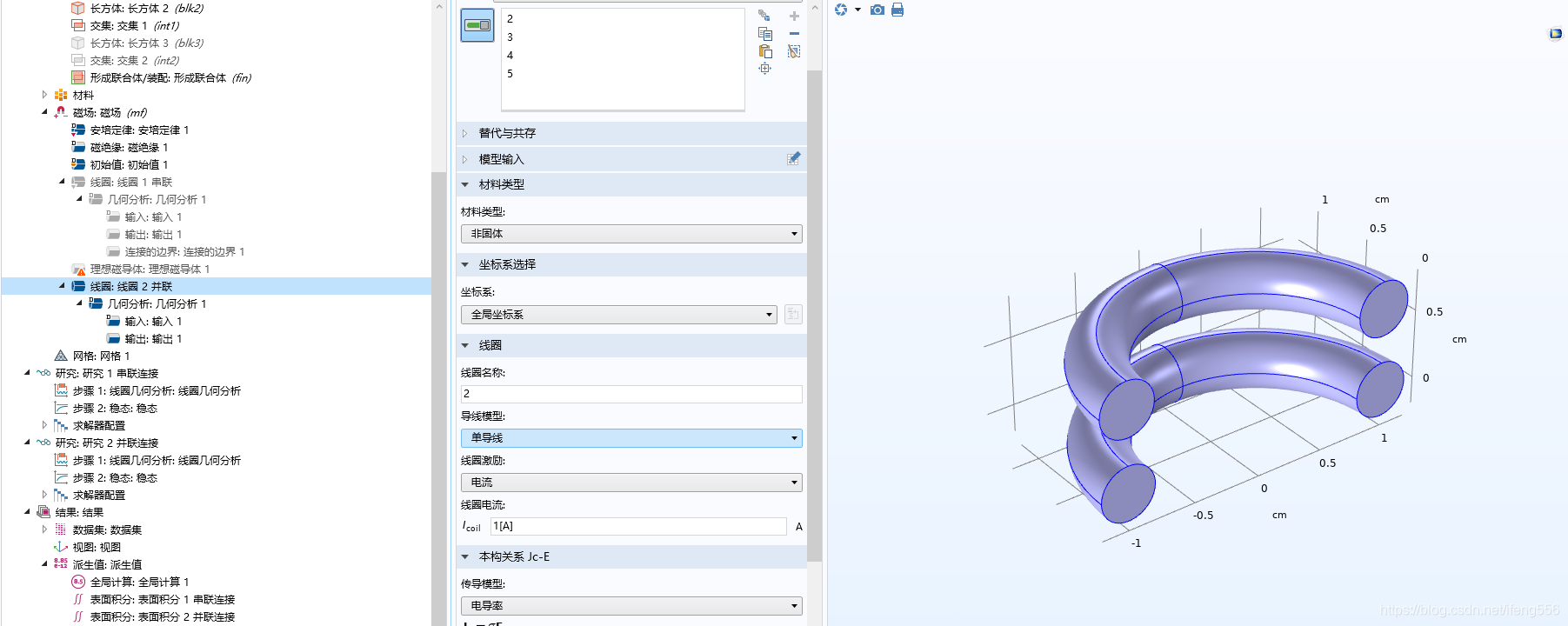

图2 并联操作1
图2 并联操作2
注释:因为本案例将两个圆环进行了对称切分,只对一半的几何进行计算,因此需要在“线圈”下的“几何分析”节点,将“线圈长度倍增因子”乘以2倍,最后计算的结果才与完整几何一致。
图3 并联计算后的结果,流过上下的电流综合为1A
2、串联连接
图4 连接的边界
在线圈几何分析下的“线圈长度倍增因子”设置为2等操作与上文中的“串联操作”类似,这里重点介绍“连接的边界”操作,通过该操作可以实现截面2和截面3之间为等势面,意味截面2和截面3之间为串联连接。计算后的结果如下:
图5 串联线圈计算结果1A
总结:本文介绍了一种将两个线圈进行串联连接的操作,该操作可以拓展实现多个线圈之间的串联。
