Comsol——三维开放式线圈建模分析

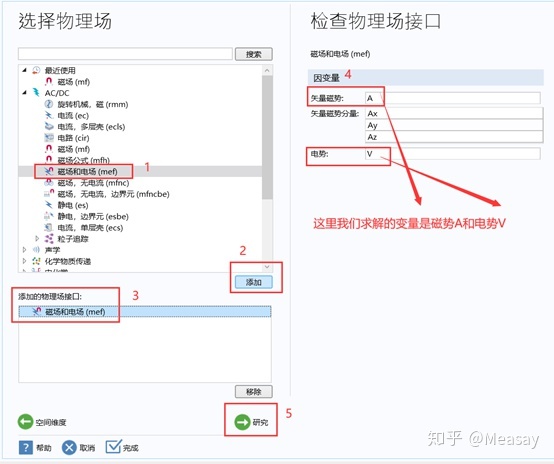

物理场接口：【磁场和电场】

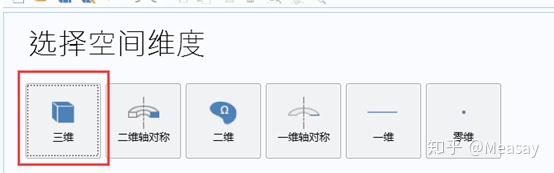

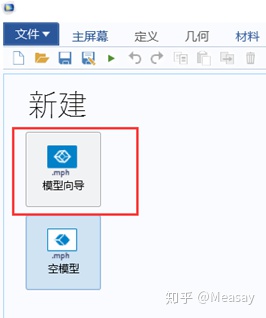

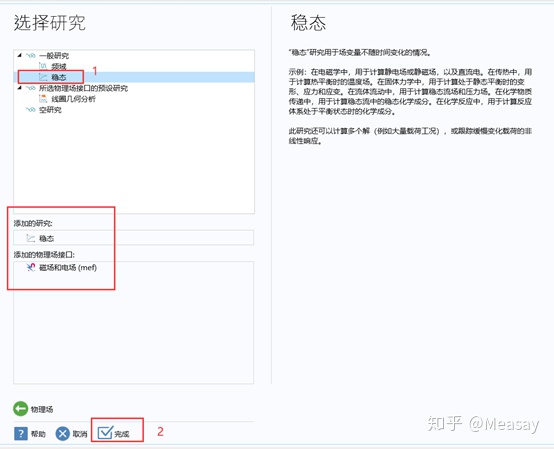

一、模型向导



  • AC/DC几何零件库可用于仿真中经常需要的复杂形状，例如：线圈和磁芯

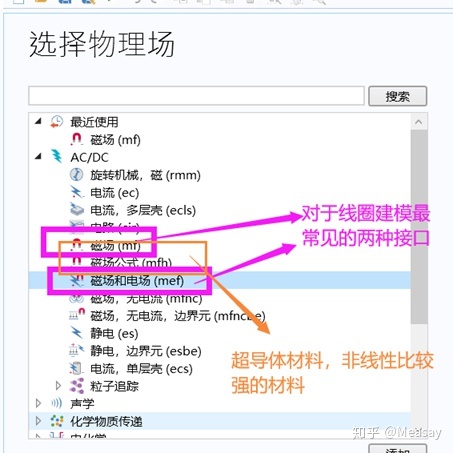

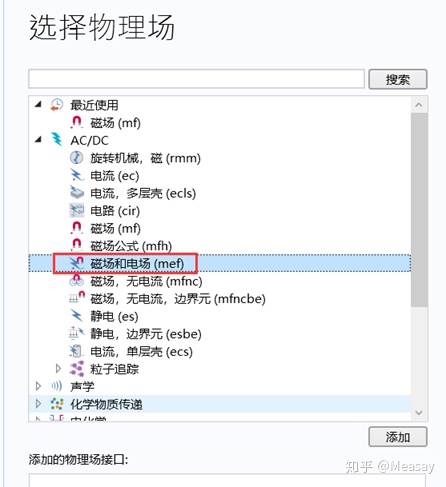

  • <磁场和电场>、<磁场>：线圈建模最常见的两种接口
  • <磁场公式>：超导体材料，非线性比较强的材料常用的接口




二、绘制CAD几何形状

1、绘制线圈几何形状

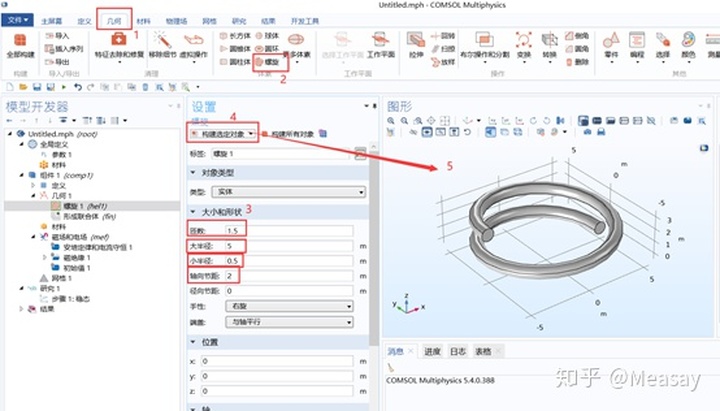

（1）选择螺旋线圈

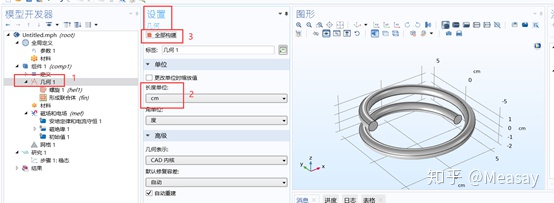

（2）修改几何形状的单位

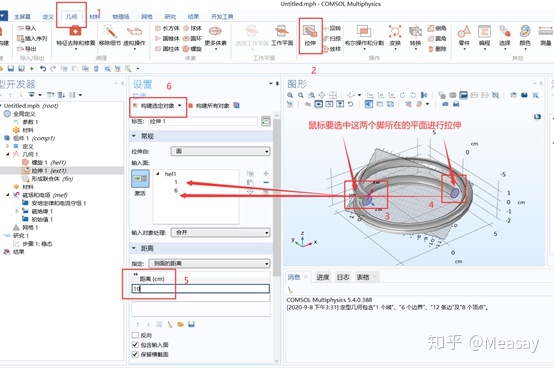

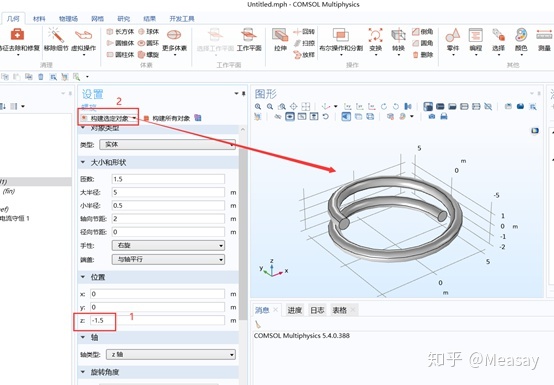

（3）对线圈进行拉伸


  • 由于拉伸了线圈，所以整个线圈形成了3个区域

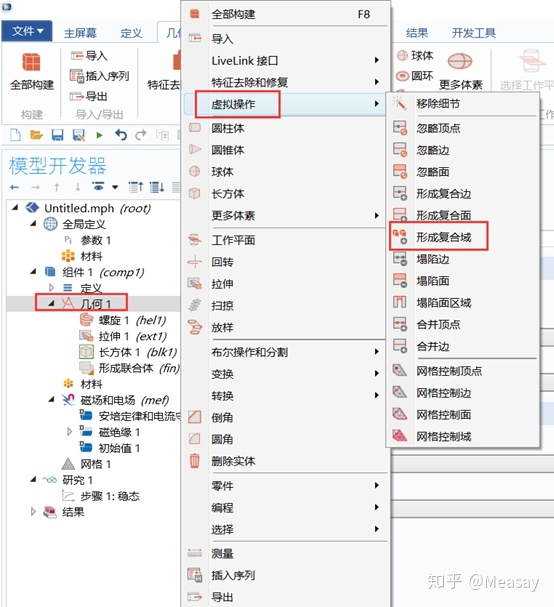

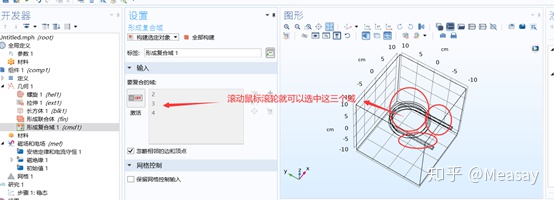

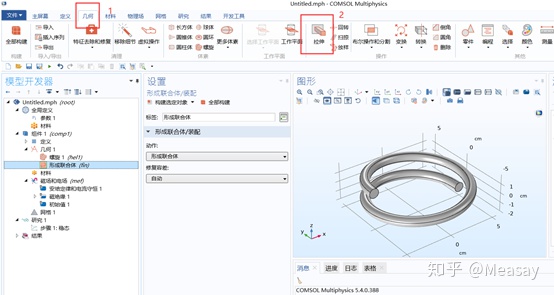

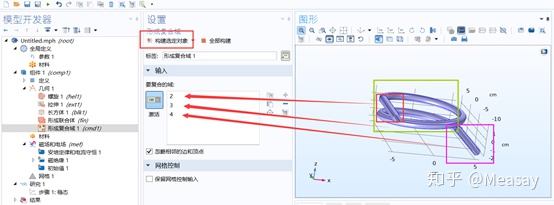

（4）将线圈的三个区域合成一个区域

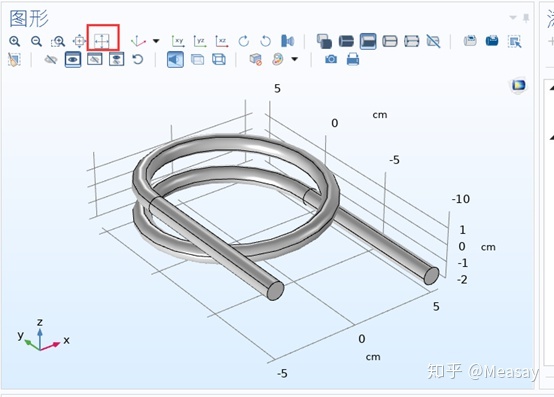

（5）<缩放到窗口大小>进行观察



绘制空气几何形状

  • 在磁场模型里，基本上都要考虑外面空气域的分布及大小。

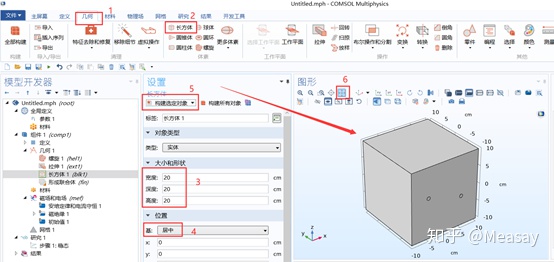

  • 画一个长方体来表示空气
