很多人在刚接触电子行业的时候都会遇到这样一个问题,想要使用一些电阻值,如400Ω、500Ω等但是买不到,这是因为电阻是标准元件,只能买到标准值,这是为什么呢?
上个世纪,电阻的工艺还不足以做出高精度的电阻,如果制造一个100Ω/10%精度的电阻,就没有必要再做105Ω的。因为对于100Ω来说,10%的精度范围是90Ω~110Ω。
基于这种原因,美国电子工业协会(Electronic Industries Association)定义了一个标准电阻值系统(其实这里系统对电容和电感也是适用的),包括几个系列的精度值的电阻值,分别是E3 E6 E12 E24 E48 E96 E192,E后面的数字代表每个10的阶层中间(比如100到1000)总共有几个阻值,如E96代表100-1000中共有96个阻值。
所有系列的精度定义及值如下所示:
- E3 50% 精度(不再使用)
- E6 20% 精度(现在很少使用)
- E12 10% 精度
- E24 5% 精度
- E48 2% 精度
- E96 1% 精度
- E192 0.5%, 0.25%, 0.1% 和更高精度

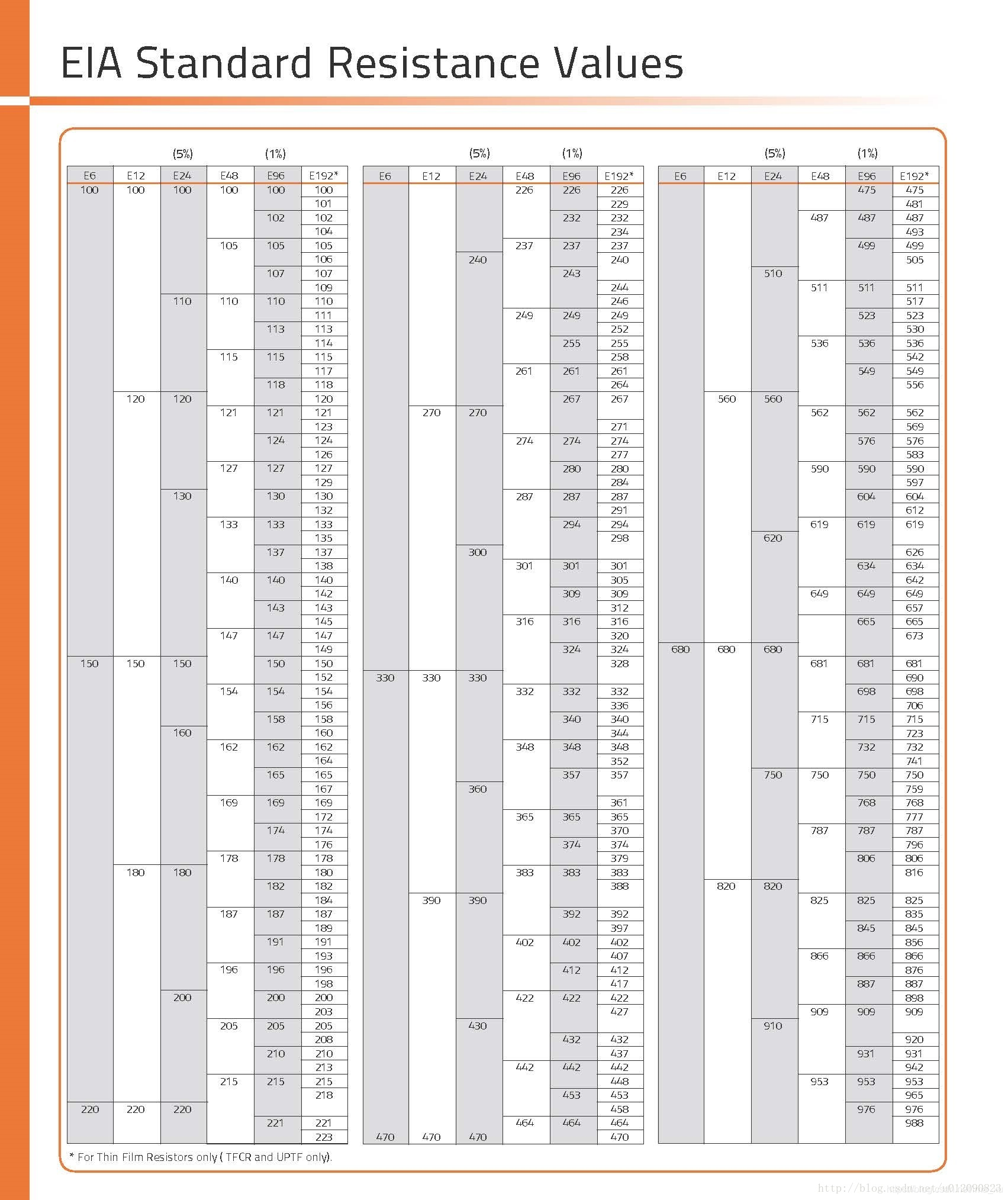

他们的值列举如下表
我们一般使用的是E24 5%和E96 1%,其它类型的电阻相对难买到
然而观上表中,有些E24的值比如120R的电阻,E96中并没有,这是否就意味着120R的电阻只有5%精度的而没有1%精度的呢?
并非如此,如果直接到淘宝搜索,你会发现120R的电阻是有1%精度的,而且很容易买到。不仅如此,所有E24值的电阻都有对应的1%精度,这或许是为了统一。
总之,最容易买到的电阻就是E24值的1%和5%,E96 1%次之,所以设计时要尽可能采用这两种标准的电阻。
本文参考归纳自标准电阻阻值速查表及由来
