网线接错了也能通信？

最近刷到海南弱电小胡的一个视频，视频中的网络故障案例，网线模块没有按照规范接线，线序不对，但是网络竟然能以100M速率连通，太奇怪了，于是我画个图分析了一下，大概知道网络能够连通的原因了。

原始视频链接原以为网线不会有第三种打法了，直到这次维修又开眼了_哔哩哔哩_bilibili

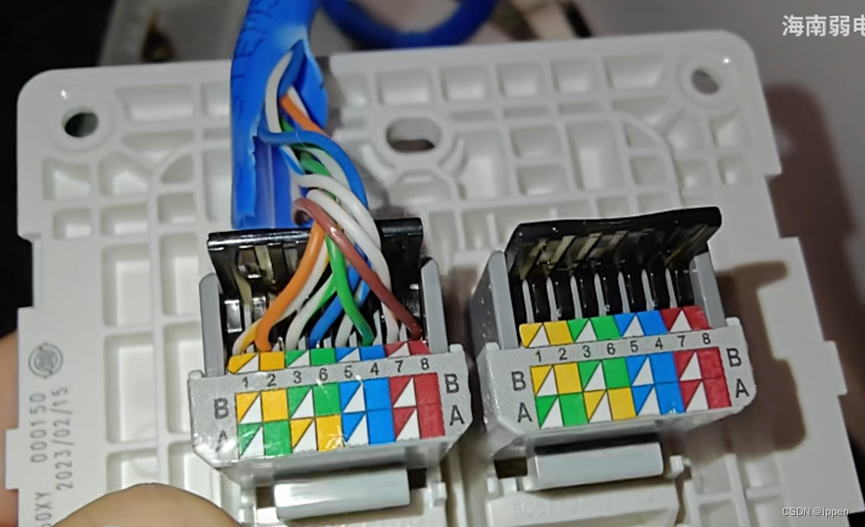

视频中，网线线序接错的截图，截图里面可以看到，蓝色和绿色线对调了

按照网线的通信规则，线缆线序接错，网络是无法连接的，但这个错误的接法，网络还能识别为100M连接速率，并且还能通信。

视频下面的评论区分析的，有说交换机有容错能自动识别线缆错误，有说只要123三条线就能通信的（我和网络打了30多年交道，从来没试过123三条线能通信），有说45、78是备用线，36不通78会作为备用线启用等等。感觉网友都是拍脑袋分析问题的。

先说几个基本知识：

网线的线缆里面总共有4组双绞线，RJ45接头8个触点，是有分组的，分组是12一组，36一组，45一组，78一组。

1000M网络，四组线都是双向发送接收。

100M和10M网络，12组发送，36组接收。

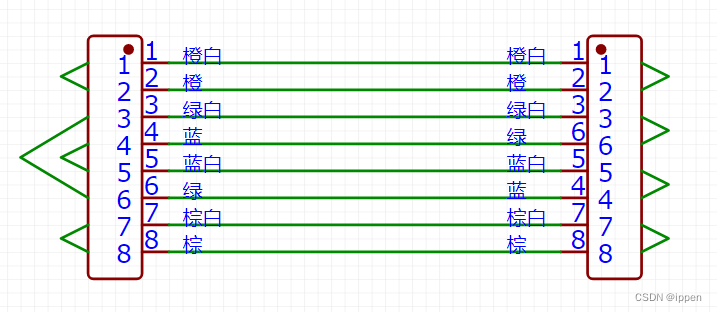

回到视频里面的问题，我将错误接线画了个图，请看图

左边接网络设备，右边接电脑。

当网线连接之后，首先是按1000M网络识别，四组线同时发送和接收数据，但由于两边的线序不对，12、78两组线发送接收正确，但36、45两组肯定是错误的，两端互相通信肯定是无法建立连接。

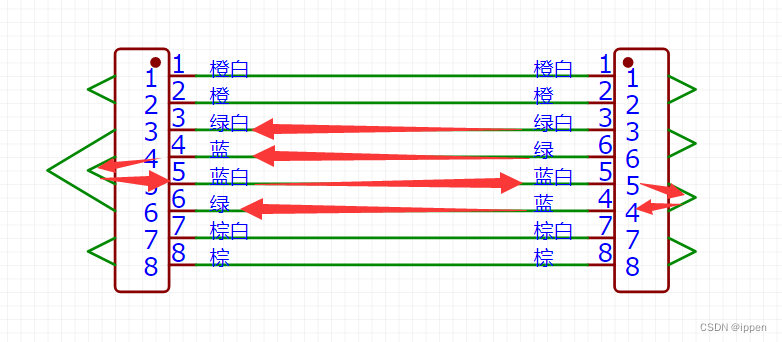

当1000M连接失败后，两端设备就会尝试将速率降为100M，这时，左边网络设备通过12组发送数据，右边电脑能正确接收数据。右边电脑通过36组发送回应数据，回应的数据通过绿白线和绿线两条线传输到左边，绿白线信号正确到达了3脚，绿线信号到达4脚后，在网络设备里面绕了一下，又通过5脚传递给蓝白线，蓝白线又将信号传递到右边电脑，通过5脚进入，到电脑里面又绕一下，再将信号转发给4脚，然后又通过蓝线正确的传递到左边的6脚，形成了一个完整的通信回路。具体信号流看下图

当然，这个通信回路应该是有点问题的，毕竟有个信号走了三倍的线缆长度。我估计网线距离不长的情况下通信是可以的，如果网线长度达到以太网的最大长度，比如网线长度有90多米（以太网规范最长是100米），这个通信回路就应该有问题了，我没有专业设备，没法验证。小胡可以尝试用福禄克网络测试仪验证一下。

上面的回路里面，蓝白或者绿线不通，这个回路也是断开的，网络应该是不通的。

这个错误可以算是歪打正着，虽然线序接错，但形成了一个完整的信号回路，所以100M能通信。大家不要寄希望错误接线还能正常通信，以为网线乱接都能通。
