这是“桌面萌宠 Pando 机器人教程”的姊妹篇。
还记得 Pando 卖萌机器人么?桌面萌宠 Pando,这个机器人不但能卖萌,还能跳太空步
过了这么久,他的兄弟 Pandy 终于与大家见面啦,让大家久等了!

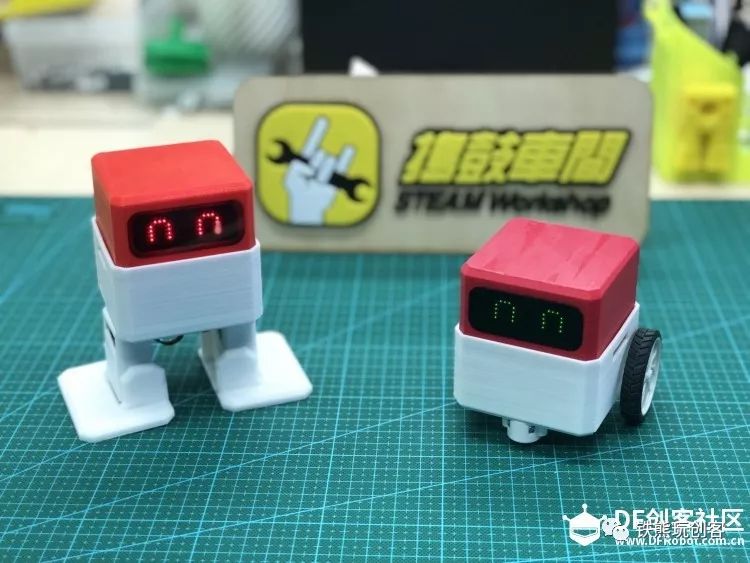

Pando 和 Pandy 机器人是我做的一对小巧玲珑的卖萌机器人组合。他们除了外形可爱会卖萌外,最大的特点是可以共用一个 3D 打印的核心头部结构,当头部加上双足,就变成了 Pando 双足机器人;当头部加上车轮,就变成了 Pandy 智能车。
这篇文章主要介绍 Pandy 的制作教程,具体 Pandy 可以做什么呢?我们先来看一则短片:
这么可爱的机器人,是不是迫不及待想入手一个?别急,马上教你做一个!


准备工作
准备好如下材料:
Romeo BLE mini V2.0 控制器 × 1
FireBeetle 24×8 LED点阵屏 × 1
循线传感器 × 2
模拟声音传感器(可选) × 1
TTP223 触摸传感器 × 3
MPU6050 六轴陀螺仪(可选) × 1
蜂鸣器 × 1
N20 金属齿轮减速电机 × 2
3PI MiniQ N20电机支架 × 2
3PI miniQ 小车万向轮 × 1
锂电池 × 1
拨动开关2档3脚 SS-12F15G5 × 1
数据线 × 1
3D 打印结构件
2mm 厚的半透明黑色亚克力板
螺丝、螺帽若干
导线若干
热缩管若干
需要使用的工具如下:
3D 打印机
电烙铁
螺丝刀
热熔胶枪
502 胶水
首先使用半透明黑色亚克力用激光切割好 Pandy 的“墨镜”,外形如上图中黑色长方形亚克力,图纸见附件。

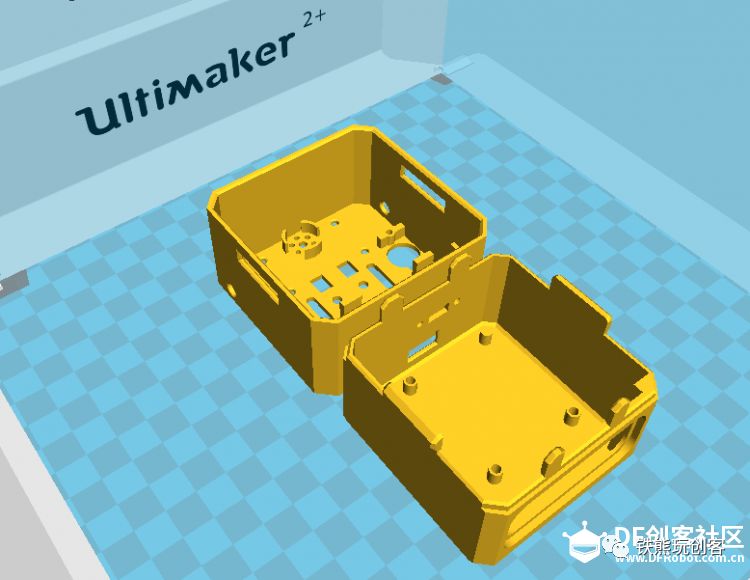

然后将 Pandy 的外形 3D 打印出来,你可以选择自己喜欢的颜色进行打印。
电路原理图

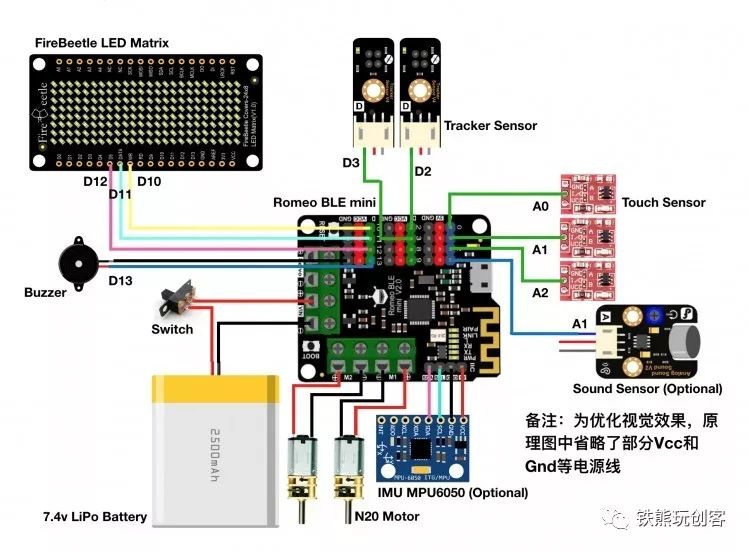

Pandy 机器人集成了触摸传感器、声音传感器(可选)、六轴陀螺仪(可选)、蜂鸣器、LED点阵、循线传感器、N20电机、蓝牙等模块,还能集成更多的扩展,电路原理图如下:
制作过程

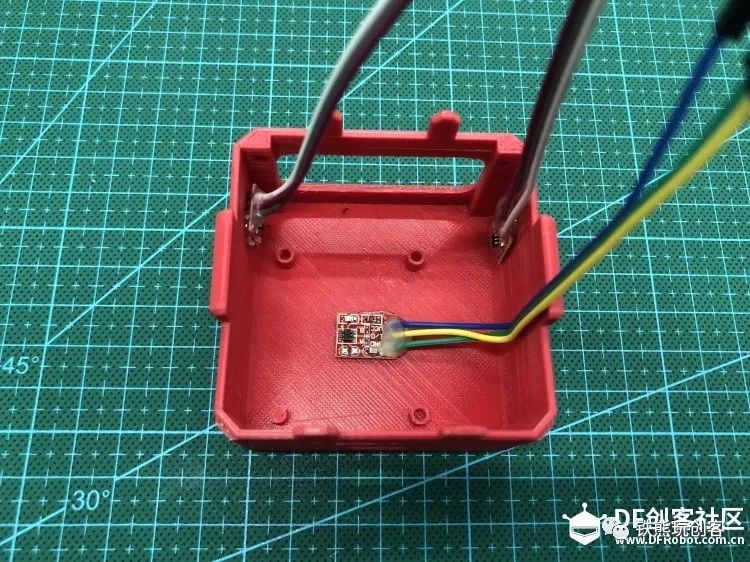

1、用热熔胶分别将3个触摸传感器固定到 Pandy 头部的顶端和两侧,注意触摸端朝外。

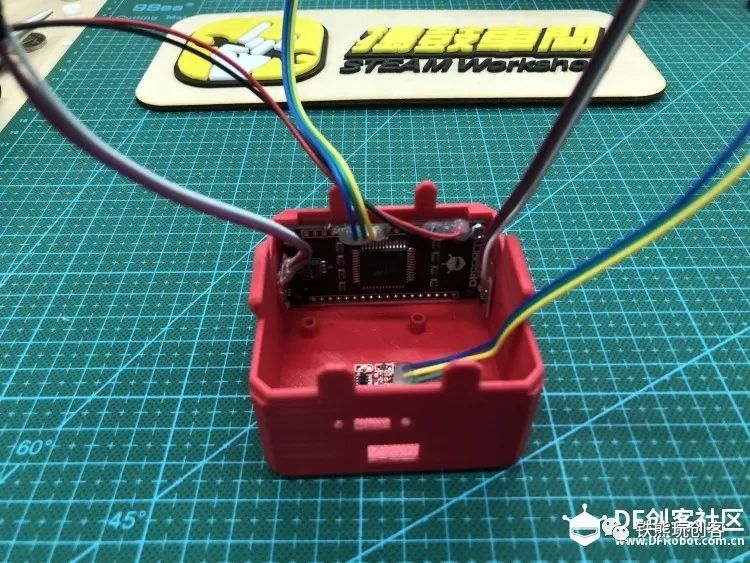

2、将 LED 点阵固定到 Pandy 的头部,用螺丝拧紧。此处注意将 LED 点阵的片选拨动开关拨动到 D5。

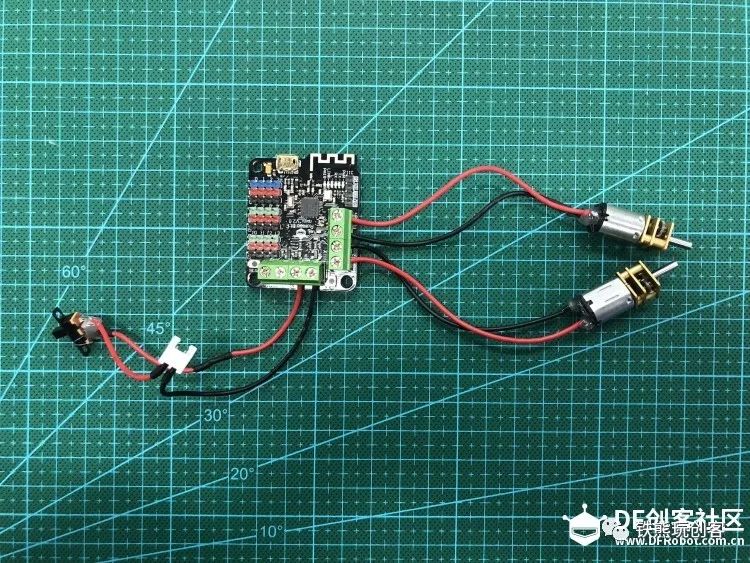

3、将电机和开关电源线连接到 Romeo BLE mini 主控板上,注意给电机和开关线留足长度,免得影响后面安装。

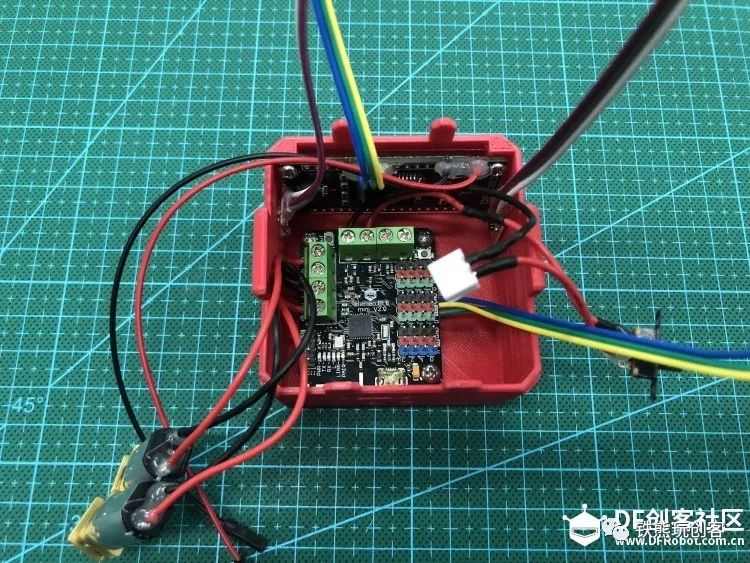

4、将 Romeo BLE mini 主控板固定到 Pandy 头部,用螺丝拧紧。

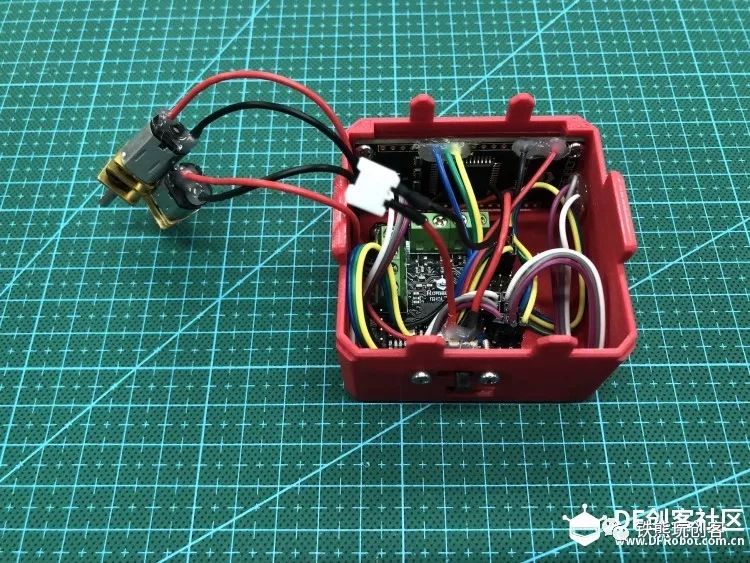

6、将 Pandy 头部所有传感器与 Romeo BLE mini 主控板根据电路图连线,适当梳理导线,尽可能整洁一些。

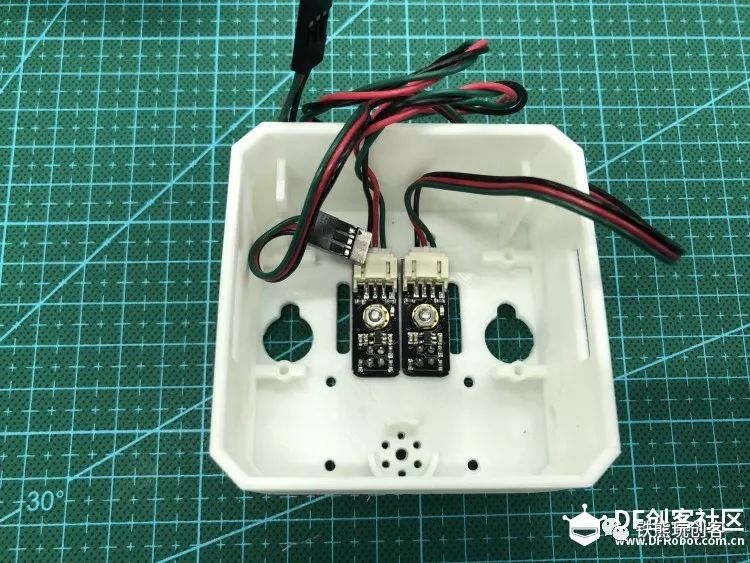

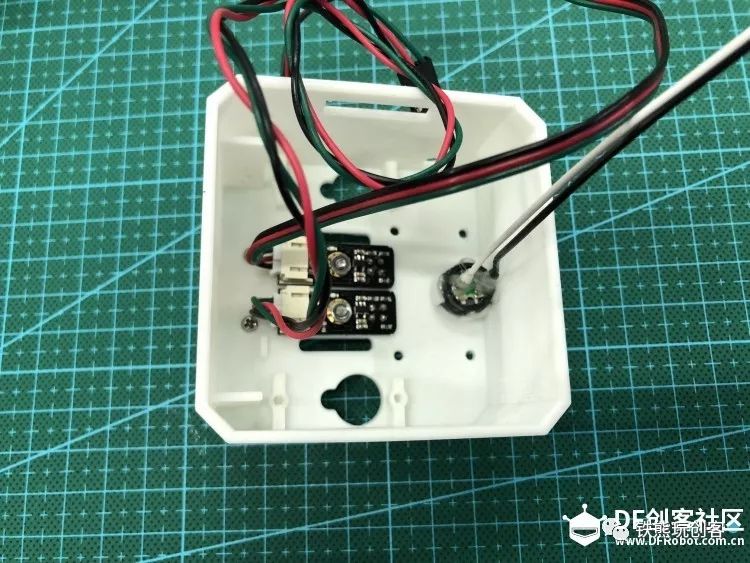

7、将循线传感器固定到 Pandy 身体,用螺丝拧紧。
8、用热熔将将蜂鸣器固定到 Pandy 身体。
9、将万向轮固定到 Pandy 身体,用螺丝拧紧。

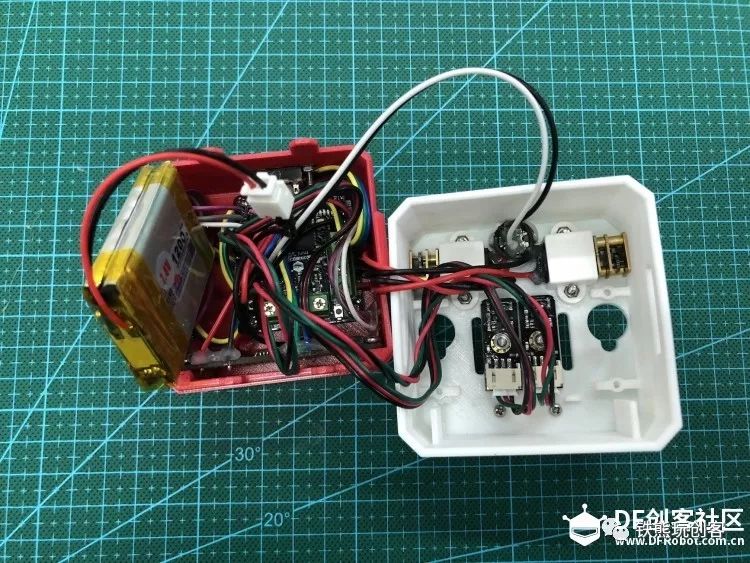

10、将 N20 电机固定到 Pandy 身体上,用螺丝拧紧。并将电池、循线传感器、蜂鸣器连接到 Romeo BLE mini 主控板上。

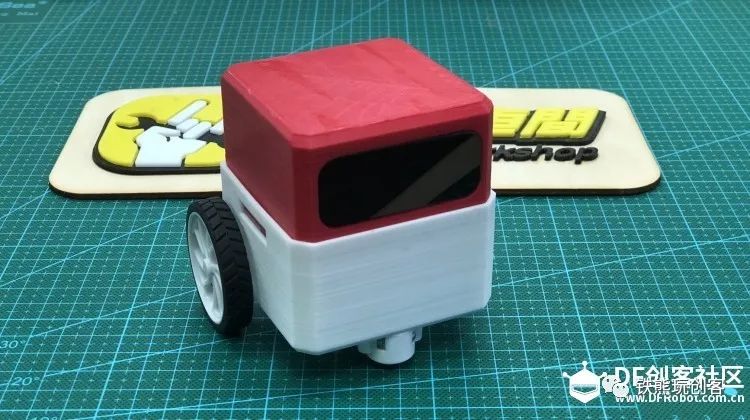

11、装上轮子和亚克力镜片,大功告成!赶紧写个程序试试看吧~
其他
根据你的喜好,Pandy 还能集成各种传感器,比如声音传感器、IMU 陀螺仪与加速度传感器,所以可以说 Pandy 充满无限可能,期待看到你的 “Pandy”。
