Cesium作为通用的3D WebGIS引擎，被应用到各个不同的领域，包括城市管理、国土、交通等，另外还有一块重要的应用领域是环境。传统的环境信息系统主要是基于2D地图，但是2D地图平面方式很难直观、形象地展示污染物的效果。下面跟大家分享一下在Cesium中，如何实现气体污染物的展示。

该功能主要用到Cesium的CloudCollection类，使用该类的Sancastle案例有两个，分别是：

  1. https://sandcastle.cesium.com/index.html?src=Clouds.html

  1. https://sandcastle.cesium.com/index.html?src=Cloud%2520Parameters.html

下面是CloudCollection类的构造函数参数。

NameTypeDescriptionoptionsobjectoptionalObject with the following properties:

名字

类型

默认值

描述

show

boolean

true

是否显示（可选）

noiseDetail

number

16.0

噪声贴图的细节级别值

noiseOffset

number

Cartesian3.ZERO

噪声贴图采样偏移值

debugBillboards

boolean

false

是否显示Billboard（调试用）

debugEllipsoids

boolean

false

是否显示云团的包围球（调试用）

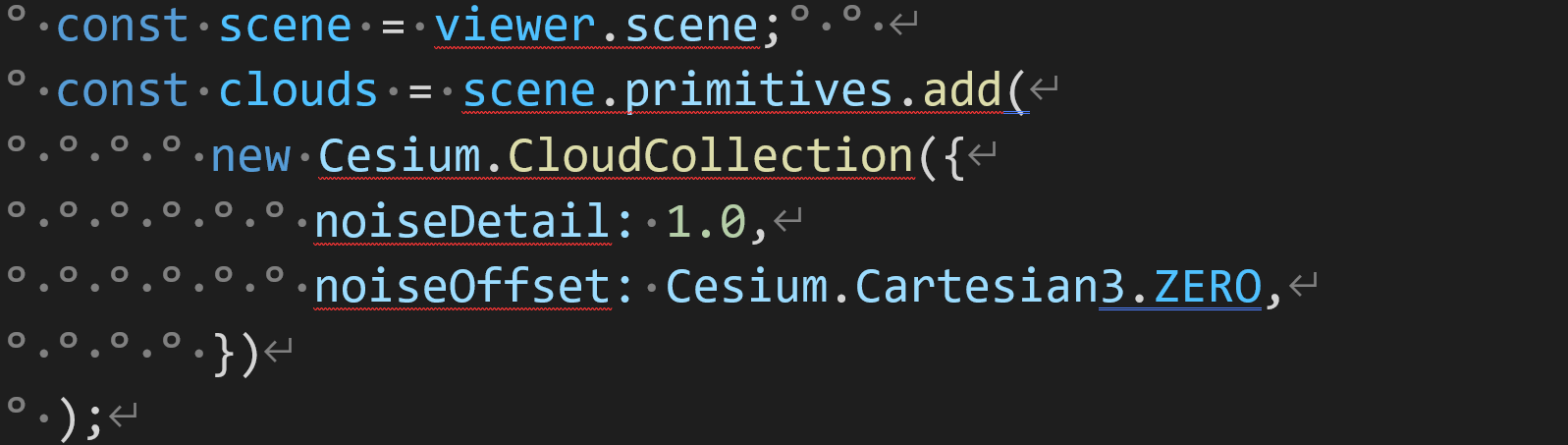

首先创建Cesium.CloudCollection对象，设置noiseDetail参数为1.0，noiseOffset为Cesium.Cartesian3.ZERO。

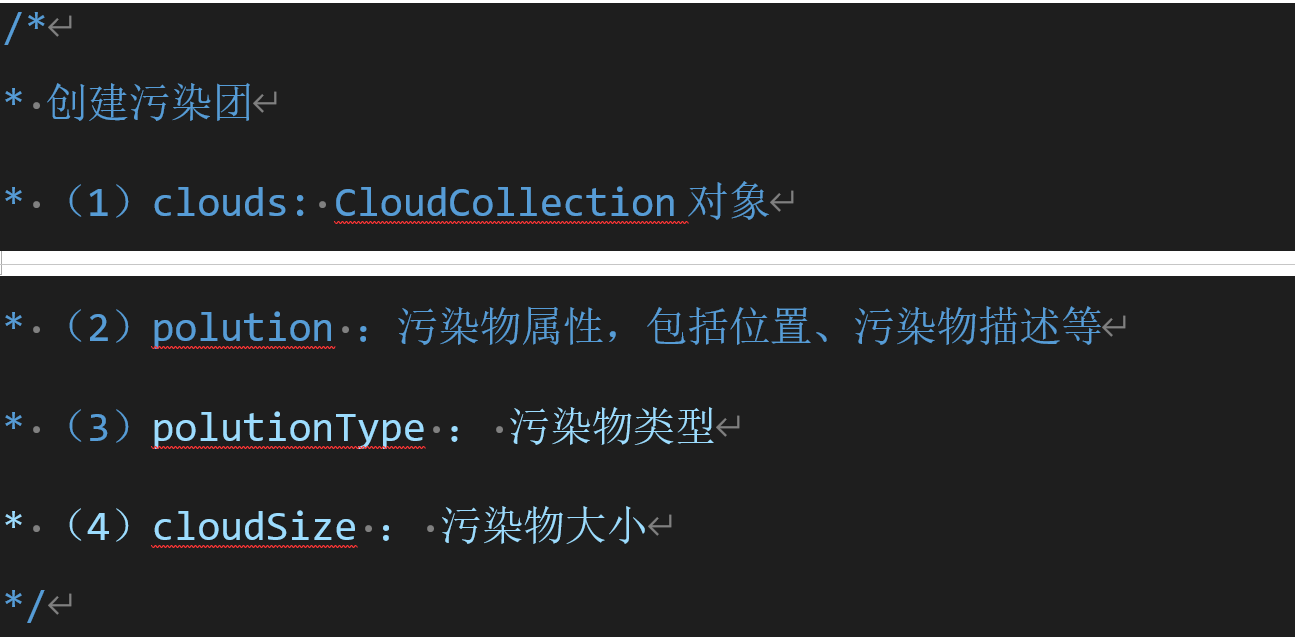

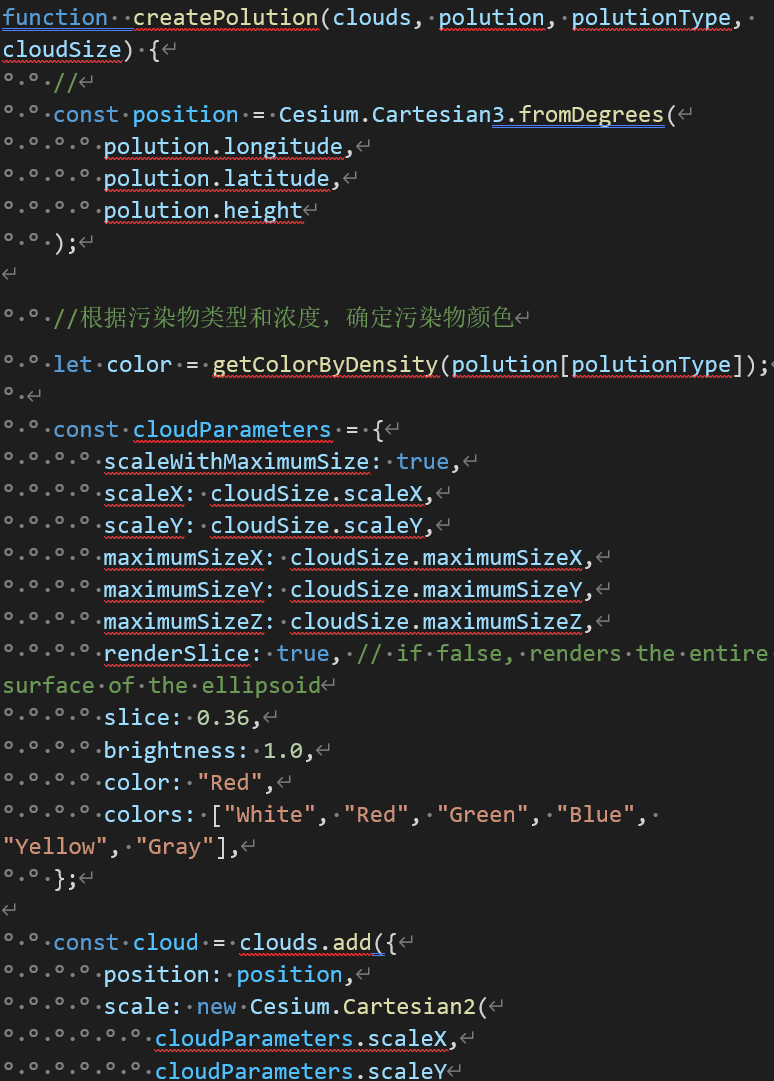

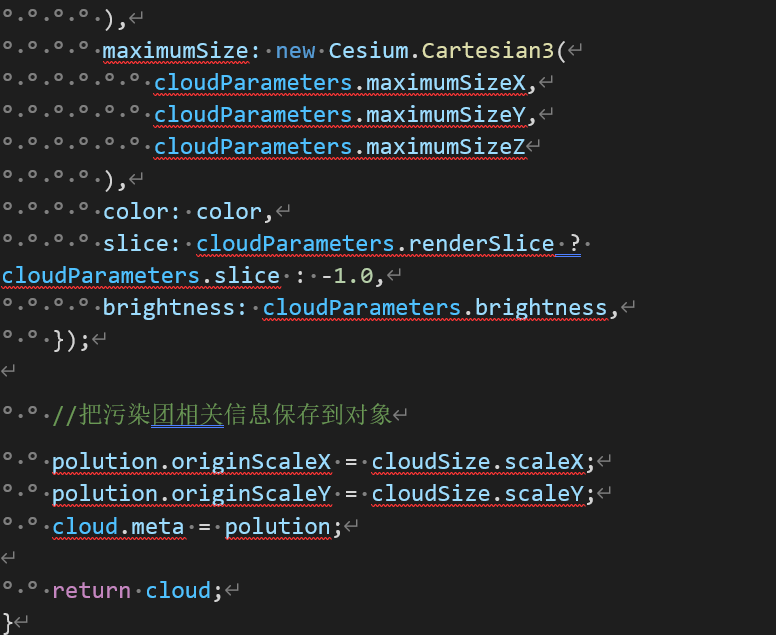

添加各个污染团的代码如下：

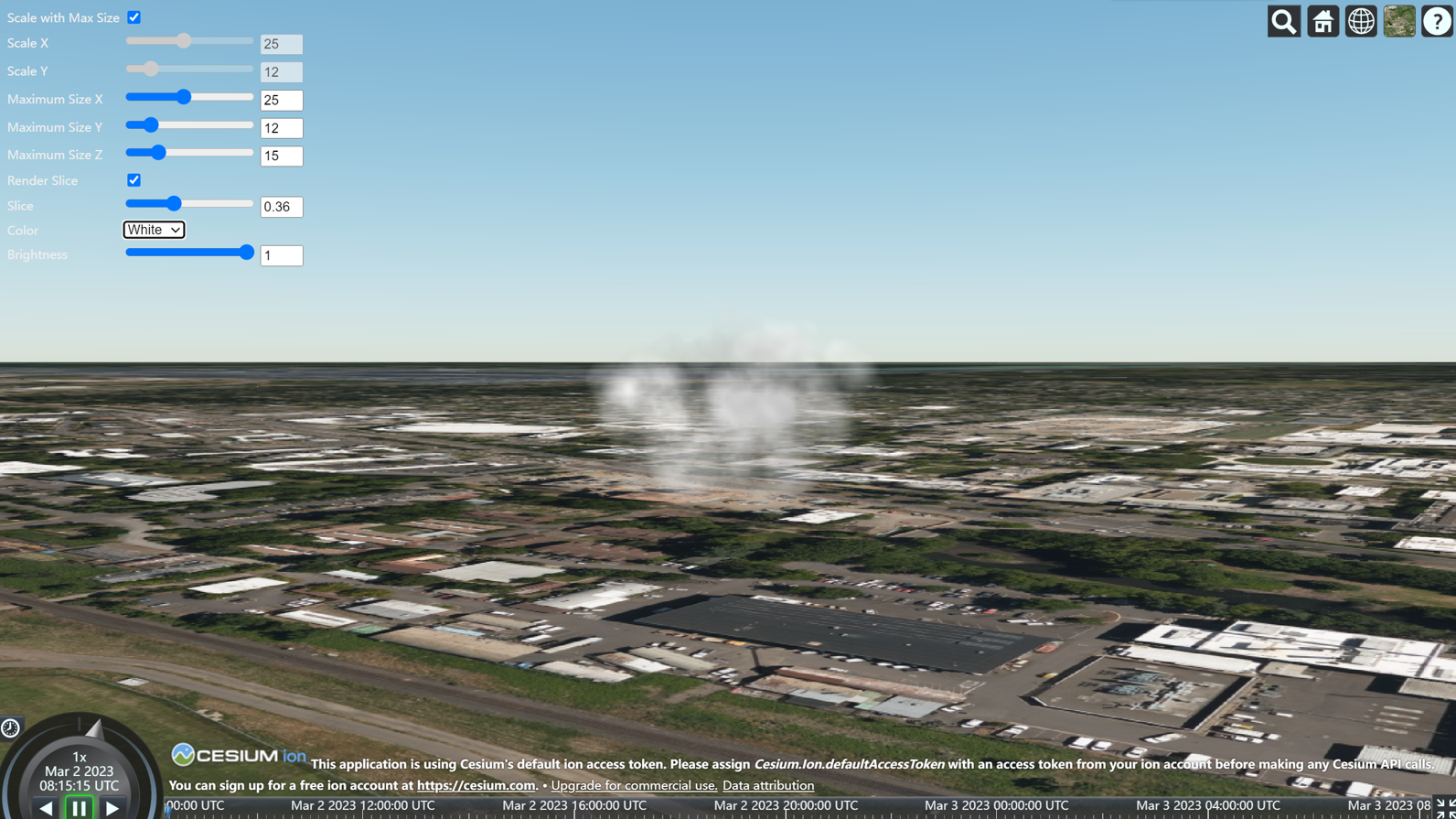

下面是实现的效果：

（还不知道怎么上传动图和视频，有兴趣可以关注私信）
