IEEE802.1q协议定义了LVNA帧标记的格式,在原来的以太帧中增加了4字节的帧标记字段,如图所示。其中标记控制信息(Tag Control Information,TCI)包括Priority、CFI和VID三部分。

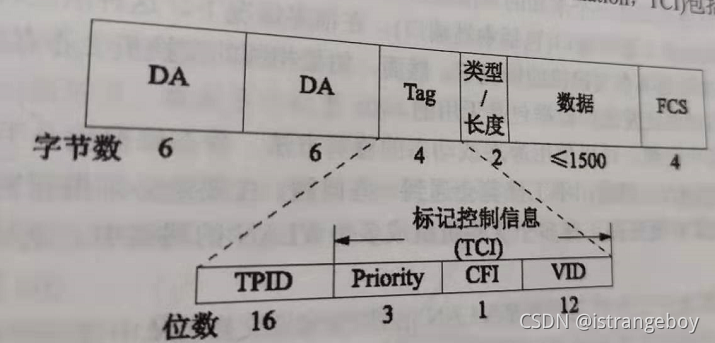

图 帧格式
- 标记协议标识符(Tag Protocol Identifier,TPID)字段设定为0x8100,表示该帧包含802.1q标记。
- Priority字段提供了由802.1q定义的8个优先级。当多个帧等待发送时,按优先级发送数据包。
- CFI(Canonical Format Indicator,规范格式指示)字段,为0时表示以太网,为1时表示FDDI和令牌环网。
- VID字段表示VLNA表示符(0-4095),其中VID 0用于表示优先级,VID 4095保留未用,所以最多可以配置4094个VLAN。
