PowerDesigner 16.5 表模型建好之后，绘制表与表之间的关系，包含一对一、一对多、多对多。

2.返璞归真

2.1.操作环境

操作系统：Win10
PowerDesigner 版本：16.5

2.2.操作步骤

2.2.1 添加表的ER映射关系

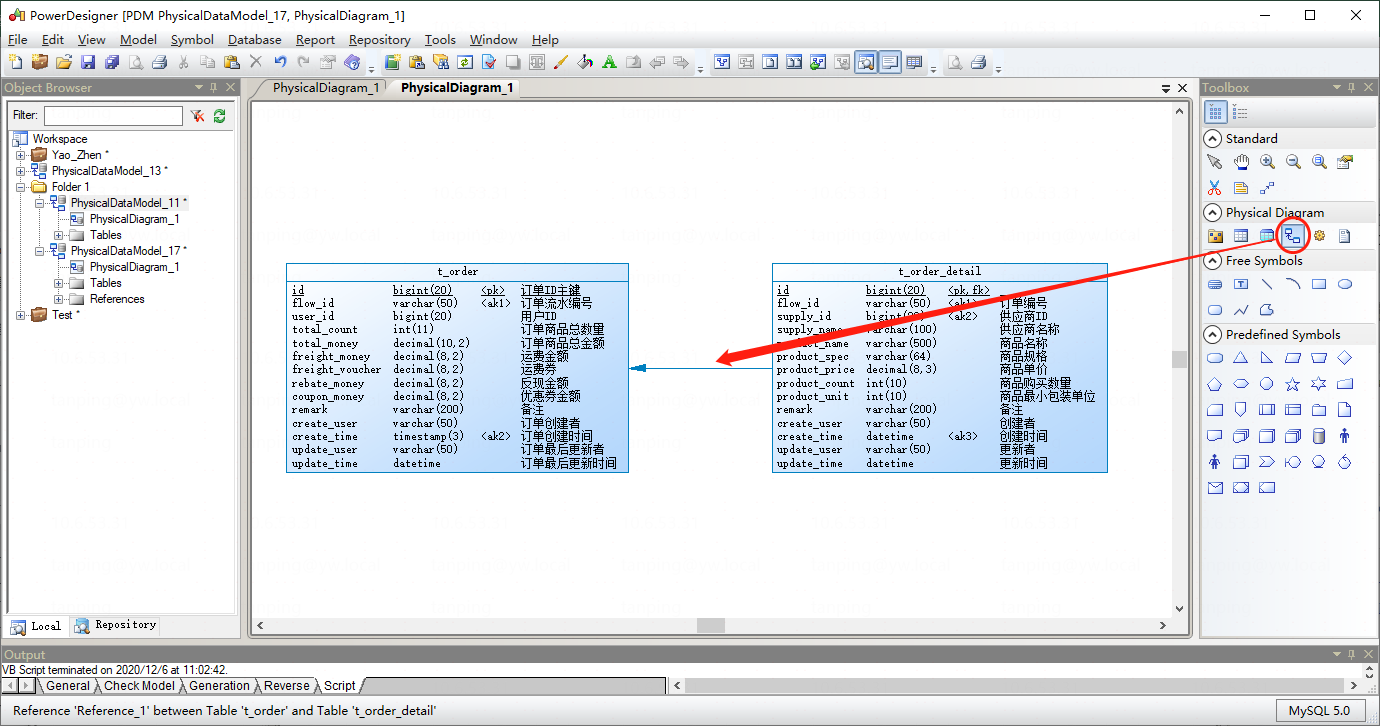

1）在工作区右侧的工具箱（Toolbox）找到 Physical Diagram >> Reference 图标，点一下这个图标，然后在两张表图上按依从关系拉拽绘制。
添加ER图表映射关系Cardinality - 1

这时，只有一条映射依从关系的线，并没有形成依赖关系。这里需要再设置一下。
有两种方法：

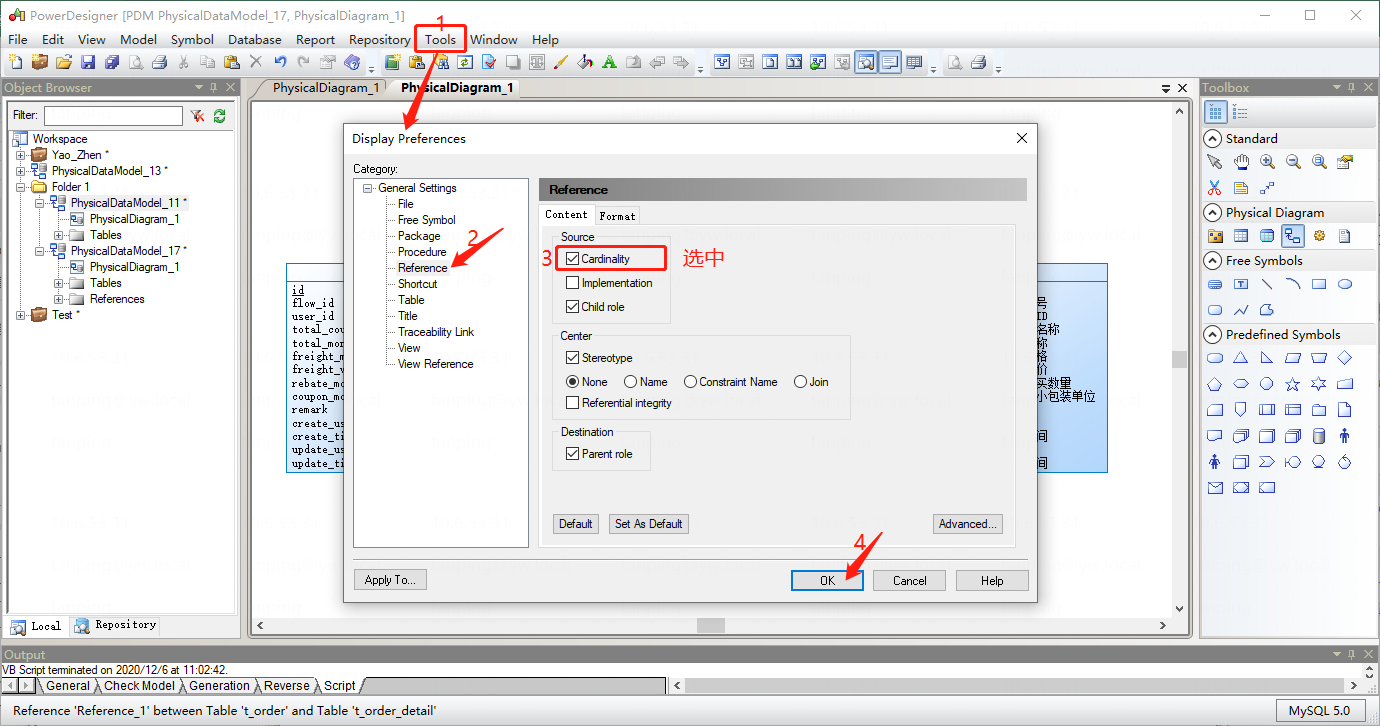

方法1） 点击工具栏的 Tools >> Display Preferences 菜单项，在弹出来的 Display Preferences 界面中找到 General Settings >> Preferences >> Content >> Source >> Cardinality，选中 Cardinality 项，OK 确定。
添加ER图表映射关系Cardinality - 2

方法2） 选中线条，右键，点击选择 Format，在弹框中选择 Content，选中 Cardinality 项，OK 确定。
添加ER图表映射关系Cardinality - 3

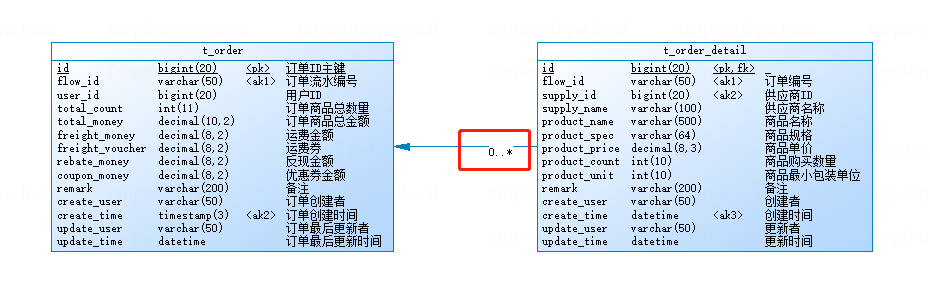

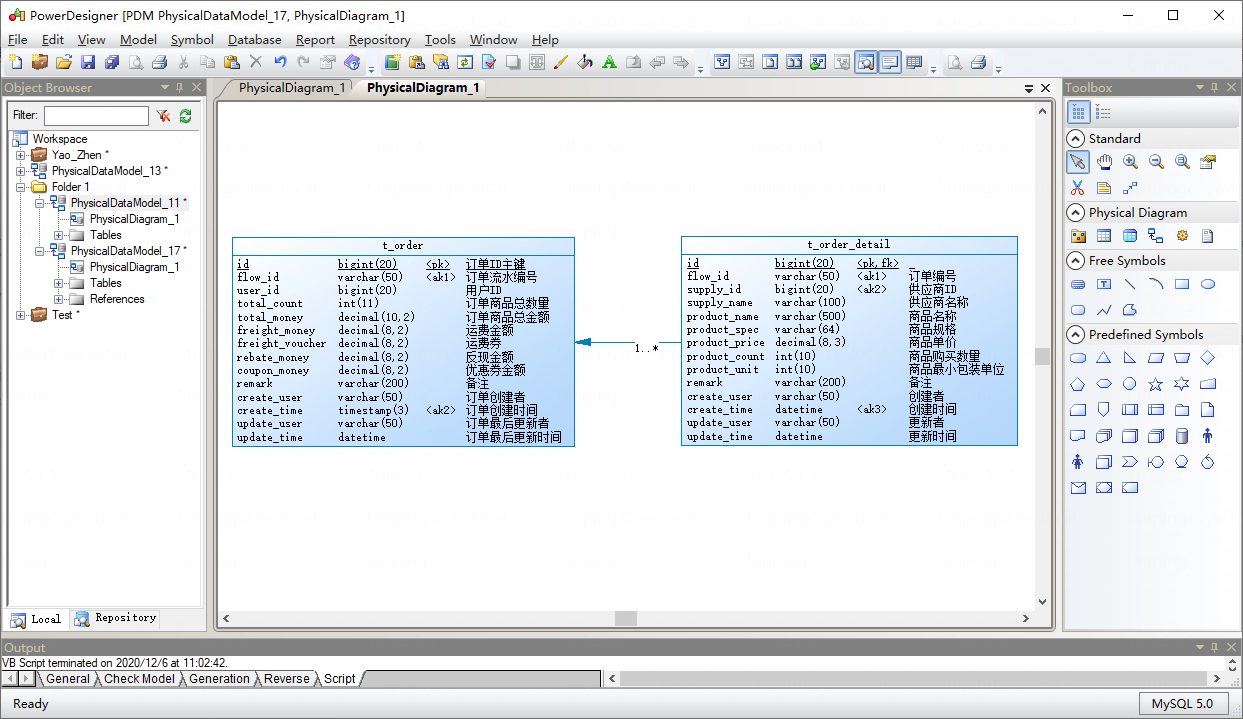

上面2种方法的设置效果一样：原来带有映射依从关系的线上多了依赖关系。默认为 0..*。
添加ER图表映射关系Cardinality - 4

2.2.2 修改表的ER映射关系

修改表之间的关系也有两种方法：

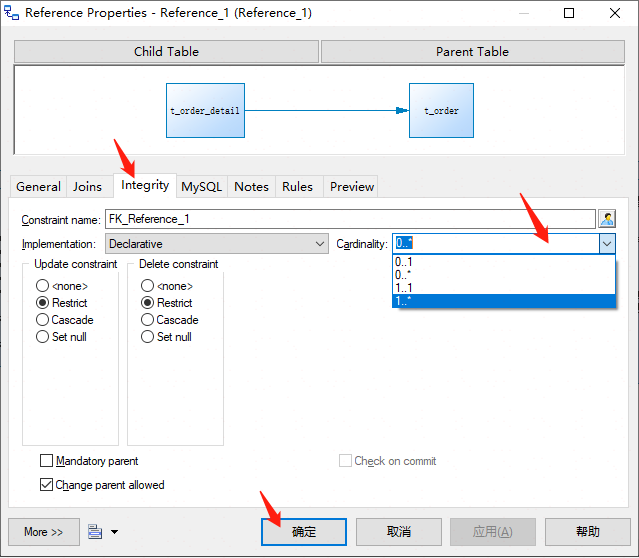

方法1） 双击线条，在弹框 Preference Properties >> Integrity 卡片中，对 Cardinality 进行下拉修改
添加ER图表映射关系Cardinality - 5

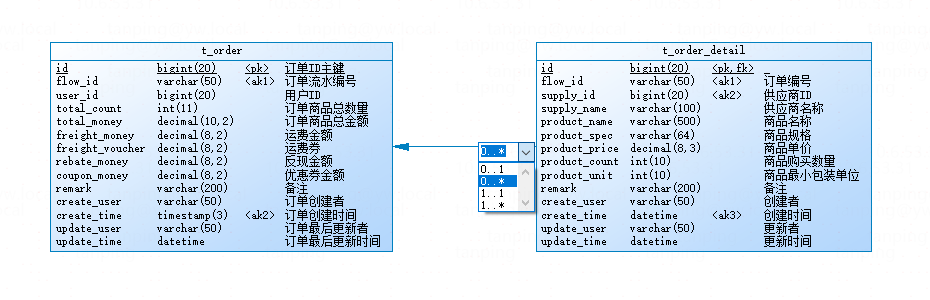

方法2） 单击线条，在下拉列表项中修改 Cardinality
添加ER图表映射关系Cardinality - 6
备注：
在实体关系（ER，Entity-Relationship）图中，0…、0…1、1…1、1… 是用来表示两个实体之间的关系的符号。它们代表不同的基数（Cardinality）或者说多重性（Multiplicity）。

0…*（零到多，Zero to Many）： 这表示一个实体可以关联到零个或多个另一个实体。这种关系通常用于表示一对多的关联，其中一个实体可以关联到多个另一个实体，也可以不关联。
0…1（零到一，Zero to One）： 这表示一个实体可以关联到零个或一个另一个实体。这种关系通常用于表示可选的关联，其中一个实体可以选择关联到另一个实体，也可以不关联。
1…1（一对一，One to One）： 这表示一个实体只能关联到一个另一个实体，而且必须关联。这种关系通常用于表示一对一的关联，其中一个实体与另一个实体存在唯一且必须的关联。
1…*（一到多，One to Many）： 这表示一个实体可以关联到一个或多个另一个实体，而且至少要关联一个。这种关系通常用于表示一对多的关联，其中一个实体与另一个实体存在至少一个关联。

完工
添加ER图表映射关系Cardinality - 7
