74HC123的电路应用场景

74HC123 是一款 双可重触发单稳态多谐振荡器（Dual Retriggerable Monostable Multivibrator），其核心功能是通过外部电阻（R）和电容（C）调节输出脉冲宽度，并在触发信号的作用下生成可控的单稳态脉冲。以下是其功能的详细解析：

---

1. 引脚功能示例

引脚	功能	说明
A1/A2	负边沿触发输入	接收外部触发信号（低电平跳变）。
B1/B2	正边沿触发输入	接收外部触发信号（高电平跳变）。
nRD1/nRD2	直接复位输入	低电平有效，强制终止当前脉冲输出。
Q1/Q2	输出信号	输出单稳态脉冲（低电平或高电平，取决于触发模式）。
CEXT1/CEXT2	外部电容连接	与 REXT 引脚配合，设定脉冲宽度。
REXT/CEXT1/REXT/CEXT2	外部电阻/电容连接	与 CEXT 引脚配合，设定脉冲宽度（T=0.693×R×C）。

---

2. 核心功能

（1）单稳态触发器

• 脉冲宽度调节：通过外接电阻（R）和电容（C）设定输出脉冲的持续时间（T=0.693×R×C）。
• 可重触发：在输出脉冲期间，若再次接收到触发信号，脉冲宽度会重新开始计时（延长输出时间）。
• 直接复位：通过复位引脚（nRD）强制终止当前脉冲输出，立即将输出拉低。

（2）双独立通道

• 内部包含两个完全独立的单稳态触发器，可分别配置为不同的触发模式（正边沿触发或负边沿触发）。
• 每个通道均可独立控制，适用于需要多路定时或延时控制的场景。

（3）灵活触发方式

• 正边沿触发（B输入）：当输入信号从低电平跳变为高电平时触发。
• 负边沿触发（A输入）：当输入信号从高电平跳变为低电平时触发。
• 施密特触发输入：增强抗噪声能力，适应慢速输入信号。

---

3. 工作原理

1. 正常触发流程：

   • 当触发信号（A或B）满足条件（边沿变化）时，触发器进入暂稳态，输出引脚（Q）变为低电平（或高电平，取决于配置）。
   • 外部RC网络开始充电，经过设定时间后，触发器自动恢复到稳态，输出返回初始状态。

2. 可重触发特性：

   • 在输出脉冲期间，若再次触发，脉冲宽度会从当前时刻重新计算（延长输出时间）。
   • 适用于需要动态调整脉冲宽度的场景（如延时控制、信号展宽）。

3. 直接复位：

   • 通过复位引脚（nRD）输入低电平，可立即终止当前脉冲输出，强制输出为低电平。

---

4. 典型应用场景

（1）定时与延时控制

• 工业控制：保护电机驱动电路，防止程序异常导致电机过载。
• 消费电子：LED 调光或风扇控制，确保系统故障时自动关闭。
• 物联网设备：远程监控系统中，作为硬件级保护机制。

（2）脉冲信号生成

• 通信系统：生成时钟信号或数据同步脉冲。
• 传感器接口：为传感器提供精确的触发信号。

（3）保护与故障处理

• 异常保护：当单片机程序异常时，通过复位引脚（nRD）强制输出低电平，切断后级电路供电。
• 看门狗电路：配合看门狗芯片监控系统运行状态，异常时触发复位。

（4）多谐振荡器

• 通过反馈电路设计多谐振荡器，生成方波或周期性脉冲信号。

---

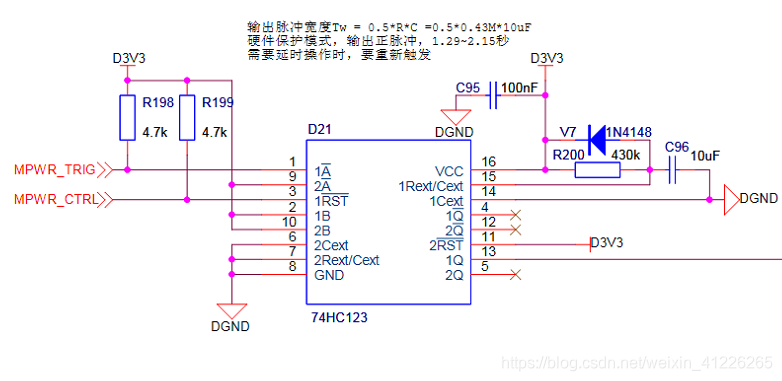

** 5. 74HC123的电路应用示例-保护电机**

电路关键配置

引脚	功能	连接信号
1A (Input1)	触发输入（MPWR_TRIG）	单片机脉冲输出
1RST (Input3)	复位输入（MPWR_CTRL）	单片机控制信号
1Q (Output13)	输出信号	后级电路（高/低电平）

工作原理

1. 正常运行：

   • MPWR_TRIG 输入负脉冲，MPWR_CTRL 为高电平。
   • 74HC123被触发，输出引脚13（1Q）产生高电平脉冲。
   • 脉冲宽度由外部RC网络决定，公式：T=0.693×R×C。

2. 异常处理：

   • 单片机程序跑飞时，MPWR_TRIG 停止输出脉冲或 MPWR_CTRL 被拉低。
   • 74HC123不再触发，输出引脚13（1Q）自动拉低，切断后级电路供电。

---

6. 设计注意事项

1. RC 网络选择：

   • 脉冲宽度公式：T=0.693×R×C。
   • 电阻范围：通常在 1kΩ_{1MΩ；电容范围：10pF}10μF。
   • 避免使用过大的电容，防止充电时间过长导致精度下降。

2. 电源与地线：

   • 电源电压需稳定（3.0V~6.0V），建议加去耦电容（0.1μF）。
   • 地线布局需短且宽，减少噪声干扰。

3. 输入信号处理：

   • 施密特触发输入适应慢速信号，但需确保上升/下降时间符合要求。
   • 未使用的输入引脚应接高电平或低电平，防止浮空导致误触发。

4. 异常保护设计：

   • 配合看门狗电路，当单片机异常时通过 nRD 引脚强制复位。
   • 在 Q 输出端加限流电阻，保护后级电路。

---

7. 与其他器件的对比

特性	74HC123	74LS123（TTL工艺）
工艺	CMOS	TTL
功耗	极低（典型 1μA）	较高（典型 100μA）
工作电压	3.0V~6.0V	5V（固定）
抗干扰能力	强（施密特触发输入）	一般
脉冲宽度调节	通过 R/C 精确调节	通过 R/C 调节

---

总结

74HC123 是一款功能强大的单稳态触发器芯片，广泛应用于 定时控制、异常保护、脉冲信号生成 等场景。其双通道设计、灵活的触发方式和低功耗特性，使其成为工业控制、消费电子和嵌入式系统中的关键组件。通过合理配置外部 RC 网络和触发逻辑，可实现高精度、高可靠性的定时解决方案。

---
