电源电路是指提供给用电设备电力供应的电源部分的电路设计,使用的电路形式和特点。既有交流电源也有直流电源
电源电路一般可分为开关电源电路,稳压电源电路,稳流电源电路,功率电源电路,逆变电源电路,DC-DC电源电路,保护电源电路等
我目前在设计电路板时,大部分使用的是直流电源电路,一般情况下是5V转3.3V居多,而后是24V或12V转5V或3.3V
在设计电源电路时,要注意需要包含以下几个内容,以保证电路板接电时不容易烧坏芯片:
1、要有防反接电路
2、要有保险电路
3、含有去耦(退耦)电路

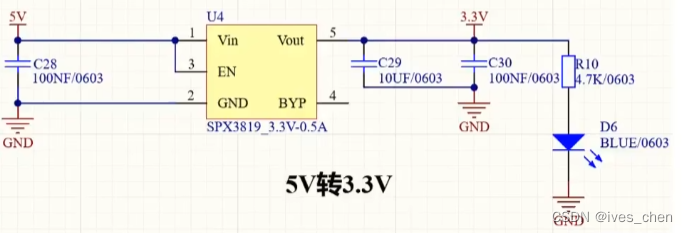

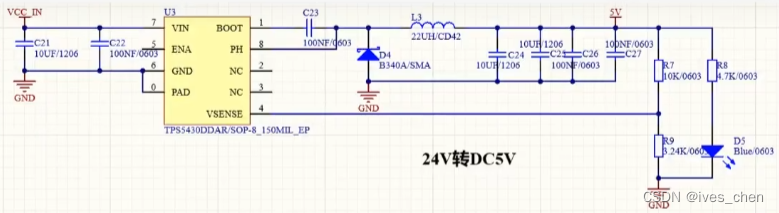

电源电路原理图案例
![](https://img-blog.csdnimg.cn/f775ada811504c5aa2cf1095649843e9.png)
![](https://img-blog.csdnimg.cn/e9a941cd60ac4414bb993501169fa676.png)
![](https://img-blog.csdnimg.cn/52a1a256a5f645d5bc34c342db961928.png)
以上图片仅供参考
