【硬核图解！30 张图带你搞懂！路由器，集线器，交换机，网桥，光猫有啥区别？】【转载】

故事就从一个车轱辘说起吧。先来看一个车轱辘。

辐条从车轱辘边缘，一直汇聚到 中心的轴，这个轴在英文里叫hub。

而我们今天要讲到的集线器，英文里也叫hub。

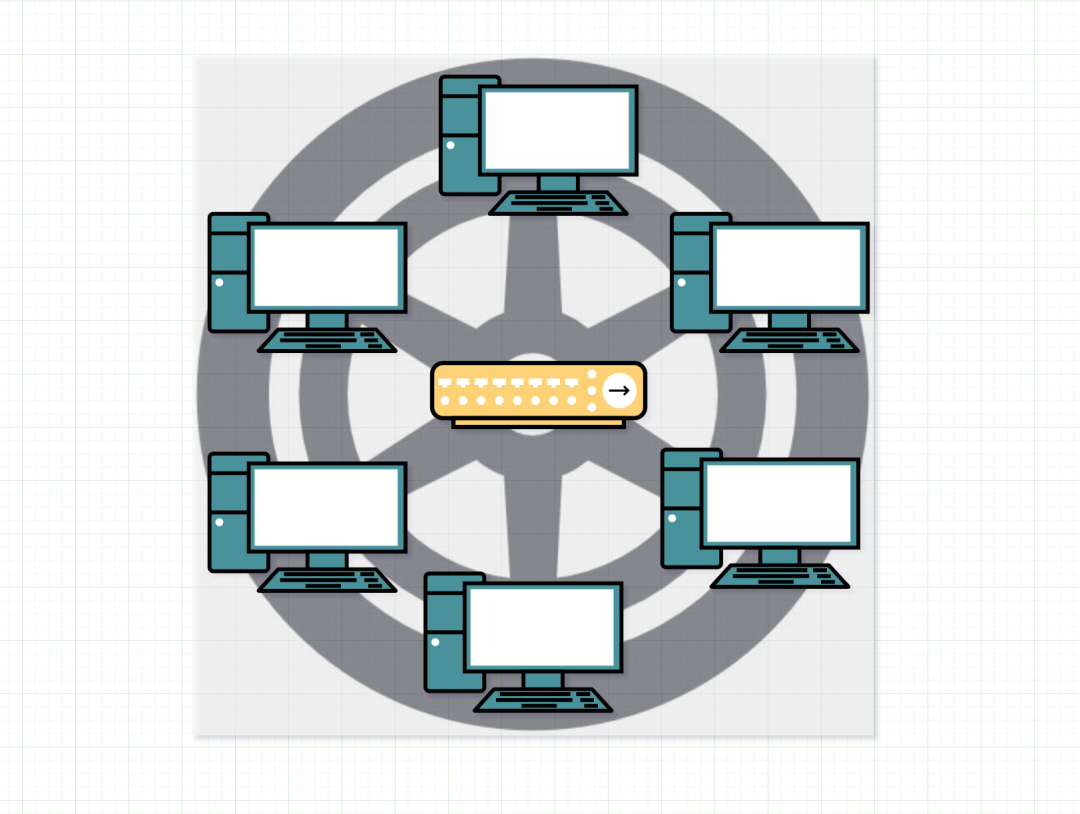

都叫hub，多少有点关系，看下这面这个图大概能明白，其实两者有点像。

hub的由来

大概想表达的意思是，它是汇聚网线的中心，因此就叫集线器。

所以可以理解，大家常逛的Github，Docker Hub, 还有P**hub，都是为了表达它们是某类资源的中心了吧。

那么集线器是什么呢？那就要从电脑是怎么互联的这个话题说起。

小学的时候，有一种网吧，它其实是不能上外网的。也就是不能打开度娘，不能搜索资料。

不能上网的网吧还能叫网吧？

能。虽然不能上外网，但网吧老板可以把很多台机子连起来，实现网吧内互联，形成一个局域网（LocalAreaNetwork，简称LAN）。

网吧内互联之后，就可以放上各种游戏，比如CS，实现网吧内对线。

这种网吧有种好处，没有那么多键盘侠。

毕竟你不知道什么时候键着键着，对方就顺着网线找过来了。

对战直接从线上转移到线下了。

因此大家打游戏都很和谐，客气，场面十分感人就是了。

那么网吧内的电脑是怎么互联呢？

一根网线互联电脑

从最简单的场景说起，假设网吧内只有两台电脑

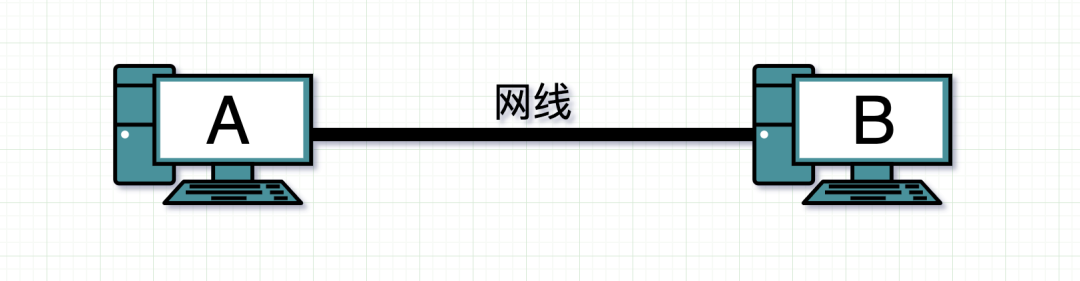

两台电脑互联

随便连根网线就能实现互联吗？

当然不是。

还记得网络分层吗?

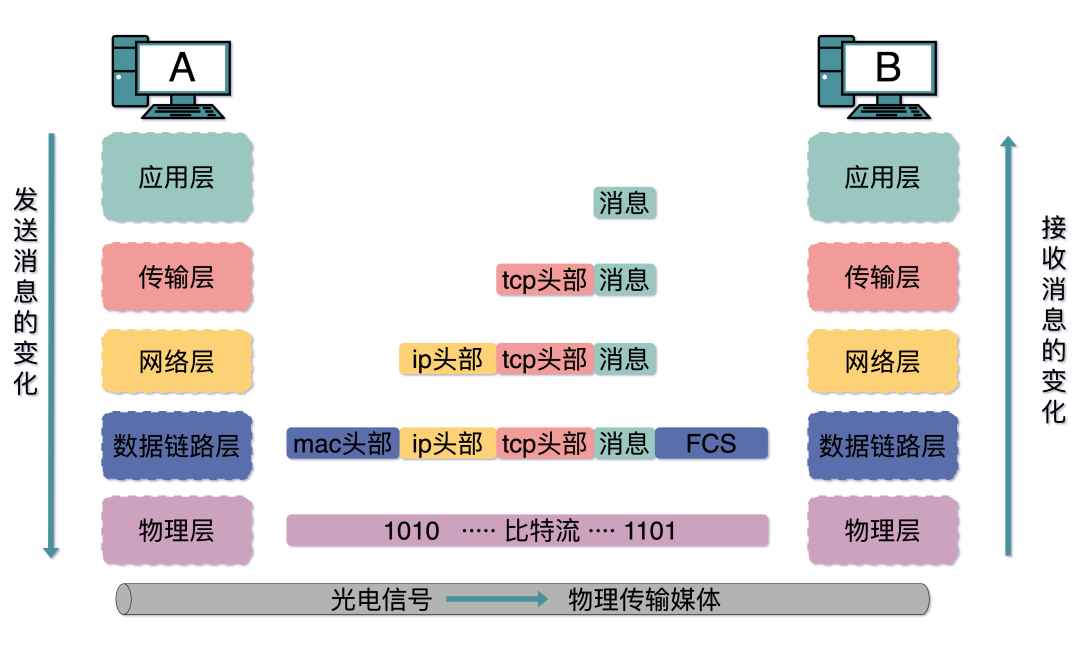

网络分层

数据如果要进行传输，会从A电脑经过这些网络分层把消息组装好，再到B电脑层层解包。

网线，只是代替了上面的灰色部分，实现物理层上互联。

如果想要两台电脑互联成功，还需要确保每一层所需要的步骤都要做到位，这样数据才能确保正确投送并返回。

我们自顶向下，从细节开始说一下实现互联需要做什么。

应用层

该层的网络功能由应用本身保证。

假设两台电脑是打算用游戏进行联网，那么该应用层的功能由游戏程序保证。

传输层

绝大部分游戏用的传输层协议都是TCP，我们可以看下TCP报头。

TCP报头

这里面我们需要关注的是源和目的端口，这个可以定位到这台电脑上哪个进程在收发数据。

这两个端口信息一般是游戏内部已经填好。

AB两台电脑，其中一台作为服务端启动，比如A，起了个服务器进程。

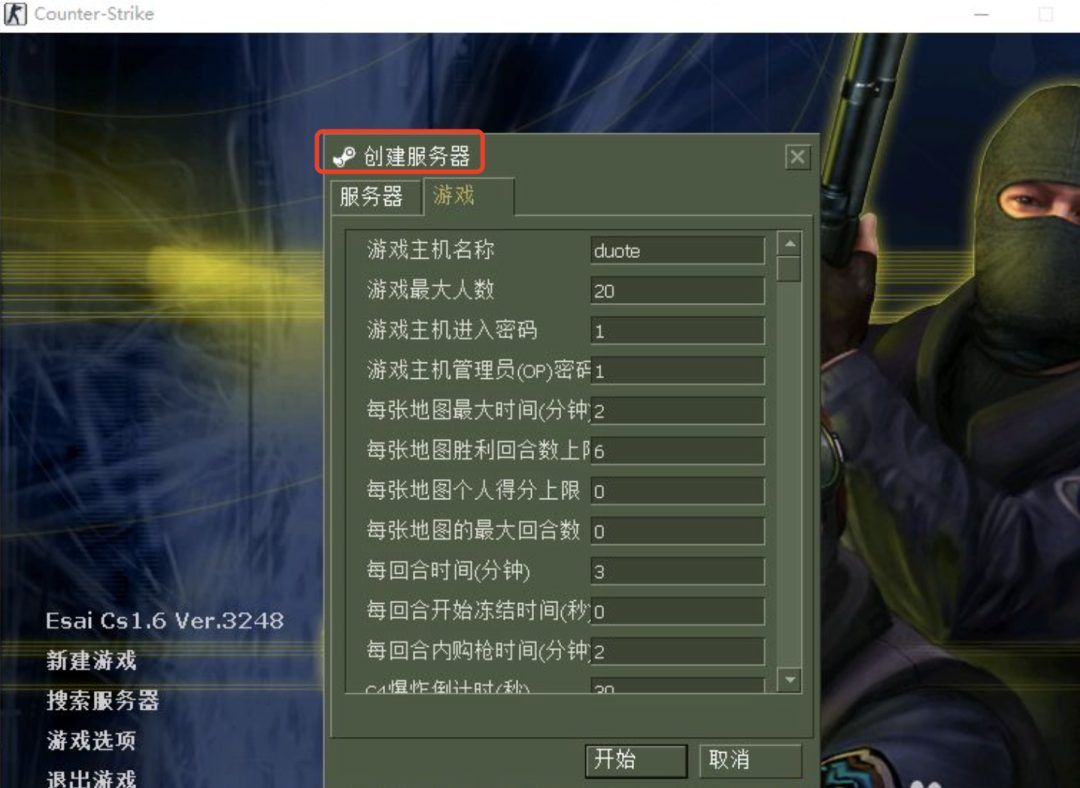

建立服务器

服务器会开放一个固定的端口，比如27015。这就是目的端口。

这时候A和B都可以搜索到这个服务器。启动一个客户端进程，连接进入A的服务器进程。

而源端口，则由A和B自己生成。

网络层

上图除了端口，我们还看到一个192.168.0.105，这个就是A的IP地址。

我们看一下IP层的报文头。
