悬臂梁作为一种常见的结构元件，广泛应用于桥梁、建筑和机械工程等领域。精确计算其模态参数（模态形状和固有频率）对于结构动力学分析和设计至关重要。本文将详细阐述利用Matlab软件，基于有限元法原理，计算悬臂梁的模态形状和相应的固有频率的方法，并对结果进行分析和讨论。

一、理论基础

悬臂梁的振动特性可以用梁的弯曲振动方程描述。对于均匀截面悬臂梁，其无阻尼自由振动方程可表示为：

EI ∂⁴w(x,t)/∂x⁴ + ρA ∂²w(x,t)/∂t² = 0

其中：

EI 为梁的抗弯刚度，E为弹性模量，I为截面惯性矩；
ρ 为梁的密度；
A 为梁的截面积；
w(x,t) 为梁在x位置、t时刻的挠度。

该方程的解可以表示为：

w(x,t) = Φ(x)sin(ωt)

其中：

Φ(x) 为梁的模态形状函数；
ω 为梁的固有频率(角频率)。

将上述解代入振动方程，可以得到关于模态形状函数Φ(x)的特征值问题：

EI d⁴Φ(x)/dx⁴ - ρAω²Φ(x) = 0

边界条件为：

x = 0: Φ(0) = 0, dΦ(0)/dx = 0 (固定端)
x = L: d²Φ(L)/dx² = 0, d³Φ(L)/dx³ = 0 (自由端)

其中L为梁的长度。求解该特征值问题可以得到梁的固有频率ωᵢ和相应的模态形状函数Φᵢ(x)。

二、有限元法求解

由于解析解仅适用于简单的边界条件和梁截面形状，对于复杂的梁结构，通常采用有限元法进行数值求解。有限元法将连续的梁结构离散成若干个有限单元，通过单元刚度矩阵和质量矩阵的组装，形成整体结构的刚度矩阵[K]和质量矩阵[M]。然后，求解特征值问题：

[K]{Φ} = ω²[M]{Φ}

其中{Φ}为模态形状向量。Matlab提供了丰富的线性代数工具，可以高效地求解该特征值问题，得到梁的固有频率ωᵢ和相应的模态形状向量{Φᵢ}。

三、Matlab程序实现

420 * (156); Me(1, 2) = rho * A * le / 420 * (22 * le); Me(2, 1) = rho * A * le / 420 * (22 * le); Me(2, 2) = rho * A * le / 420 * (4 * le^2); % 组装整体刚度矩阵和质量矩阵 K(2*i-1:2*i, 2*i-1:2*i) = Ke; M(2*i-1:2*i, 2*i-1:2*i) = Me; end % 应用边界条件 K(1, :) = 0; K(:, 1) = 0; K(1, 1) = 1; M(1, :) = 0; M(:, 1) = 0; % 求解特征值问题 [Phi, Omega] = eig(K, M); omega = sqrt(diag(Omega)); f = omega / (2 * pi); % 绘制前五阶模态形状 figure; for i = 1:5 subplot(5, 1, i); plot(x, Phi(2:2:end, i)); title(['第', num2str(i), '阶模态形状']); xlabel('x (m)'); ylabel('w(x)'); end % 显示前五阶固有频率 disp(['前五阶固有频率 (Hz): ', num2str(f(1:5)')]);

四、结果分析与讨论

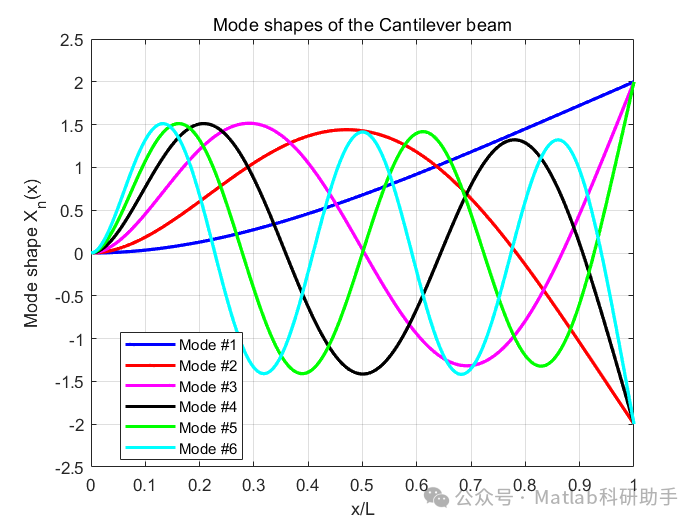

上述程序运行后，将得到悬臂梁的前五阶固有频率和相应的模态形状。模态形状图展示了梁在不同频率下的振动形态，第一阶模态形状对应最低的固有频率，其振型较为平缓；随着阶数的增加，模态形状的波峰和波谷数量增多，对应的固有频率也越高。

需要注意的是，有限元法的精度与单元个数有关。增加单元个数可以提高计算精度，但同时也增加了计算量。程序中单元个数n的选择需要根据精度要求和计算资源进行权衡。此外，本程序采用的是简化的Euler-Bernoulli梁理论，对于厚度较大的梁，需考虑剪切变形的影响，采用Timoshenko梁理论进行分析。

五、结论

本文详细介绍了利用Matlab基于有限元法计算悬臂梁模态参数的方法，并给出了具体的Matlab程序实现。该方法为工程实际中悬臂梁的动力学分析和设计提供了有效的计算工具。通过调整程序中的参数，可以分析不同材料、截面形状和长度的悬臂梁的振动特性。进一步研究可以考虑加入阻尼、非线性因素等，以更准确地模拟实际情况。同时，可以将该方法扩展到其他类型的梁结构，例如简支梁、固定端梁等。
