【光学】基于FDTD方法模拟非对称薄膜波导的传输特性分析Matlab实现

本文链接：https://blog.csdn.net/j_jinger/article/details/145585677

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🌿 往期回顾可以关注主页，点击搜索

🔥 内容介绍

薄膜波导作为集成光学的核心器件，在光通信、光传感、光计算等领域扮演着至关重要的角色。其结构简单、体积小巧、易于集成等优点使其成为构建复杂光子器件的首选。然而，随着应用需求的日益增长，对波导性能的要求也越来越高，例如更高的传输效率、更低的损耗、更好的模式控制等。为了优化波导设计，深入理解其传输特性至关重要。

在分析薄膜波导传输特性方面，数值模拟方法扮演着不可或缺的角色。其中，时域有限差分法（Finite-Difference Time-Domain, FDTD）凭借其精度高、适用性广等优点，成为研究复杂波导结构的首选方法。本文将重点探讨基于FDTD方法模拟非对称薄膜波导的传输特性分析。

一、非对称薄膜波导的结构与特点

典型的薄膜波导由高折射率的薄膜层（芯层）夹在折射率较低的上下包层之间构成。与对称波导不同，非对称薄膜波导的上下包层具有不同的折射率。这种非对称性带来的影响主要体现在以下几个方面：

模式截止条件的变化：非对称结构会影响波导支持的模式数量及其截止条件。相比于对称波导，非对称波导可能更容易支持基模，但对高阶模式的限制也可能更加严格。
模式场分布的偏移：在非对称波导中，模式场分布会向高折射率包层一侧偏移，导致模式场的空间分布不均匀。
偏振相关性增强：非对称结构可能会加剧TE和TM模式之间的传播常数差异，导致波导对不同偏振态的光具有不同的响应。
更高的灵敏度：在光传感应用中，非对称结构可以通过优化包层折射率的选择来提高对环境折射率变化的敏感度。

二、FDTD方法及其在波导模拟中的应用

FDTD方法是一种基于麦克斯韦方程组的时域有限差分数值计算方法。它通过将空间和时间离散化，将电场和磁场分量交替地进行差分迭代更新，从而求解电磁场在复杂结构中的传播特性。其核心思想如下：

麦克斯韦方程组的离散化：首先，将麦克斯韦方程组中的微分算子用有限差分近似代替，例如中心差分法，得到离散化的电场和磁场更新公式。
Yee氏网格：采用Yee氏网格将电场和磁场分量交错排列，保证了差分格式的中心对称性，提高了计算精度。
时间迭代：基于离散化的更新公式，电场和磁场分量在时间上交替迭代更新，直到达到预设的模拟时间。
边界条件：为了模拟无限大的空间，需要在计算区域的边界设置合适的吸收边界条件，例如完全匹配层（Perfectly Matched Layer, PML），以吸收向外传播的电磁波，避免反射造成的干扰。

在模拟非对称薄膜波导的传输特性时，FDTD方法可以用来：

求解模式分布：通过计算波导中的电场和磁场分布，可以确定波导支持的模式类型及其空间分布。
计算传播常数：通过分析电场和磁场随传播距离的变化，可以提取传播常数，进而计算有效折射率。
分析损耗特性：通过计算功率的衰减，可以评估波导的传输损耗，包括材料吸收损耗、散射损耗等。
研究弯曲波导和波导耦合器的传输特性： FDTD方法可以模拟复杂波导结构的传输特性，例如弯曲波导中的辐射损耗、波导耦合器中的耦合效率等。

三、基于FDTD模拟非对称薄膜波导传输特性的具体步骤

基于FDTD方法模拟非对称薄膜波导的传输特性通常包括以下几个步骤：

构建模型：首先，需要在FDTD仿真软件中建立非对称薄膜波导的几何模型，包括芯层、上下包层的尺寸和折射率。需要精确定义各个材料的折射率，并确保模型的精度。
设置仿真参数：设定仿真区域的大小、网格尺寸、时间步长、光源类型和位置、吸收边界条件等参数。网格尺寸的选择需要根据实际情况进行优化，以确保计算精度和效率。通常，网格尺寸应小于波长的十分之一。
选择光源：选择合适的激励光源，例如高斯光束、模式场分布等，并将其放置在波导的入口处。光源的偏振方向也需要根据研究的需求进行设置。
运行仿真：运行FDTD仿真，计算电磁场在波导中的传播过程。需要监控仿真过程，确保其稳定运行，直到达到预设的模拟时间。
数据分析：对仿真结果进行数据分析，提取所需的传输特性参数，例如模式分布、传播常数、损耗等。可以通过对电场和磁场进行傅里叶变换来提取模式信息。

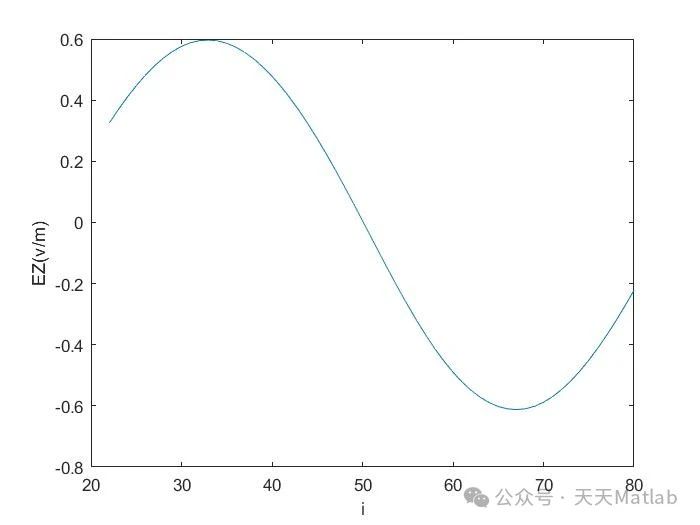

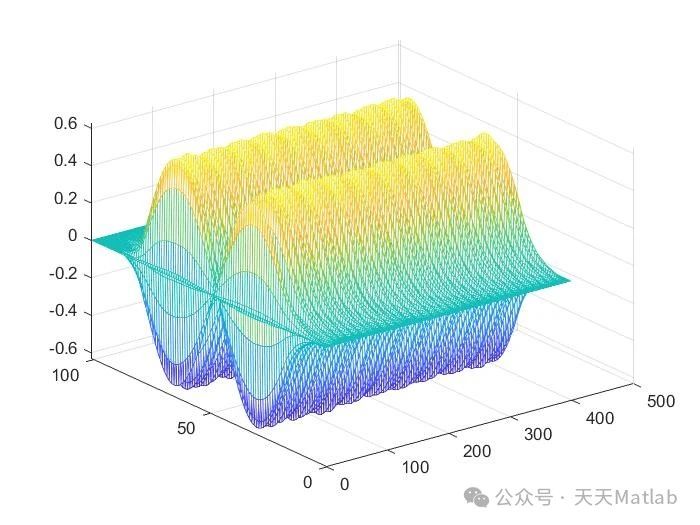

⛳️ 运行结果

🔗 参考文献

[1] 郝鹏.若干微纳光学器件光学性能分析及实验研究[D].中国科学技术大学,2012.DOI:10.7666/d.y2126312.

[2] 汪园园.硅基薄膜太阳能电池界面微纳结构设计及光电性能分析[D].合肥工业大学,2019.

📣 部分代码

JE=400; IE=100;IB=IE+1;JB=JE+1;n1=1.6;n2=1.5;n3=1.3;npml=8; lamda=0.3e-6;%%%%%%%%%%%%%%%%%c0=3*10^8; h=1.0e-6;a=h/2;
