🔥 内容介绍

直流电机因其结构简单、控制方便、调速范围广等优点，在工业领域得到广泛应用。然而，实际应用中，直流电机系统常常面临各种不确定性因素的挑战，如负载扰动、参数变化、噪声干扰等。这些不确定性因素的存在，严重影响了电机系统的性能和稳定性，使得传统的PID控制方法难以满足日益增长的控制需求。因此，如何设计一种具有良好鲁棒性的控制器，抑制不确定性因素的影响，保证直流电机系统的稳定性和高性能，成为控制工程领域的研究热点。本文将探讨基于H无穷大（H∞）控制的直流电机鲁棒控制方法，分析其原理与优势，并展望其未来的发展方向。

H∞控制作为一种现代控制理论，其核心思想是在频域内将控制系统的鲁棒性和性能指标统一考虑，通过优化闭环传递函数的无穷范数，实现对不确定性的抑制。与传统的经典控制方法相比，H∞控制具有以下显著优势：

鲁棒性强：
H∞控制能够有效处理系统模型的不确定性，保证系统在参数摄动、外部扰动等情况下仍能保持良好的性能和稳定性。它通过最小化从扰动到性能输出的传递函数的H∞范数，将不确定性对系统的影响限制在可接受的范围内。
性能指标优化：
H∞控制可以同时考虑多个性能指标，如跟踪精度、抗扰能力、过渡过程平稳性等，并通过权函数的设计，在各个性能指标之间进行权衡，从而获得综合性能最佳的控制方案。
数学理论完备：
H∞控制建立在坚实的数学理论基础上，拥有成熟的设计方法和分析工具，能够进行严格的稳定性分析和性能评估，保证控制器的可靠性。

将H∞控制应用于直流电机系统，首先需要建立直流电机的数学模型。通常采用简化的线性模型，考虑到电枢回路电阻、电感、电枢电流、反电动势、转动惯量、阻尼系数以及负载转矩等因素。由于实际应用中存在参数摄动和外部扰动，模型中这些参数可能发生变化，或者受到负载扰动的影响。因此，需要建立包含不确定性项的数学模型，例如，将参数变化表示为标称值与不确定性项的乘积形式。

在建立包含不确定性的数学模型之后，下一步是设计H∞控制器。控制器设计过程主要包括以下几个步骤：

确定性能指标：
根据控制目标，确定需要优化的性能指标，例如，跟踪误差、控制能量、抗扰能力等。
选择权函数：
根据性能指标的要求，选择合适的权函数，用于对控制系统在不同频率范围内的性能进行加权。例如，为了提高低频跟踪精度，可以设置一个低频增益较高的权函数。为了抑制高频噪声，可以设置一个高频衰减较大的权函数。
构建广义被控对象：
将直流电机模型、不确定性模型、权函数等元素整合在一起，构建一个广义被控对象，该对象将所有需要考虑的因素都纳入其中。
求解Riccati方程或线性矩阵不等式（LMI）：
利用H∞控制理论中的Riccati方程或LMI求解方法，求解最优的H∞控制器。求解结果将包含控制器的状态空间模型参数。
控制器实现：
将求解得到的控制器参数转化为实际的控制器代码，并在直流电机控制系统中进行实施。

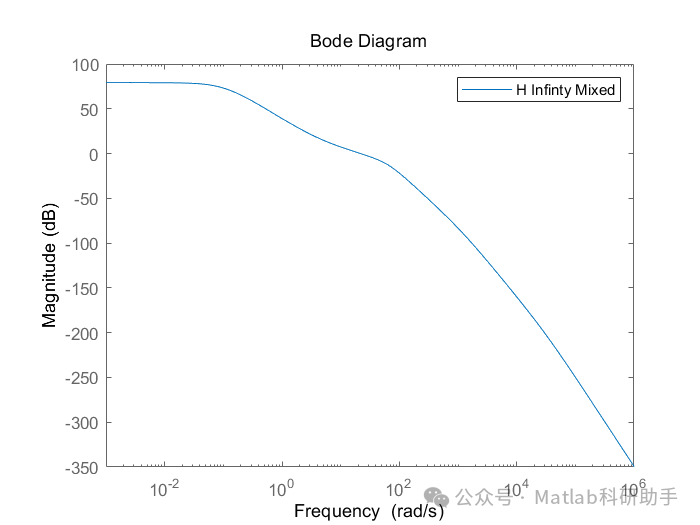

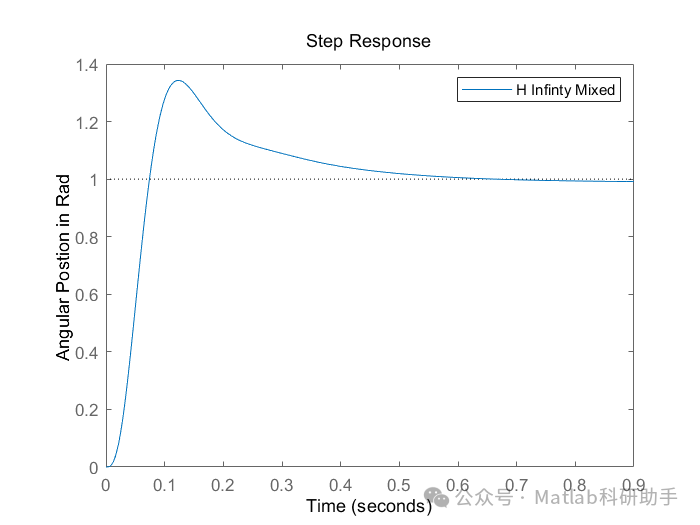

为了验证H∞控制器的性能，需要进行仿真和实验。仿真可以在软件平台上进行，例如，MATLAB/Simulink，通过搭建直流电机系统模型和H∞控制器模型，模拟各种工况下的控制效果，例如，阶跃响应、正弦跟踪、抗扰能力等。实验则需要在实际的直流电机控制系统中进行，通过比较H∞控制与其他控制方法（例如，PID控制）的控制效果，验证H∞控制器的优越性。

在直流电机H∞控制的实际应用中，还有一些问题需要考虑：

模型简化与精度：
为了降低控制器设计的复杂度，常常需要对直流电机模型进行简化。然而，模型简化可能会导致控制性能下降，因此，需要在模型简化与控制精度之间进行权衡。
权函数选择：
权函数的选择对控制器的性能具有重要影响。需要根据实际的控制目标和系统特性，合理选择权函数，才能获得最佳的控制效果。权函数的选择是一个试错的过程，需要根据仿真结果进行调整。
控制器阶次：
H∞控制器的阶次可能较高，这会增加控制器的实现难度和计算负担。可以采用模型降阶的方法，降低控制器的阶次，同时尽量保持控制性能。
自适应H∞控制：
当系统参数发生较大变化时，固定的H∞控制器可能无法保证良好的控制性能。可以采用自适应H∞控制方法，根据系统参数的变化，实时调整控制器参数，从而提高系统的鲁棒性和适应性。

展望未来，基于H∞控制的直流电机鲁棒控制技术将朝着以下几个方向发展：

智能优化算法与H∞控制结合：
利用遗传算法、粒子群算法等智能优化算法，优化权函数的选择，提高控制器的设计效率和性能。
深度学习与H∞控制结合：
利用深度学习技术，学习直流电机的非线性特性和复杂动态，建立更加精确的数学模型，并用于H∞控制器的设计。
网络化H∞控制：
随着工业物联网的发展，越来越多的直流电机控制系统将通过网络连接在一起。需要研究网络化条件下的H∞控制方法，解决网络延迟、数据丢失等问题。
容错H∞控制：
针对直流电机控制系统中可能发生的故障，研究容错H∞控制方法，保证系统在故障情况下仍能稳定运行，提高系统的可靠性和安全性。

总而言之，基于H∞控制的直流电机鲁棒控制方法具有强大的鲁棒性和良好的性能指标优化能力，在现代工业控制中具有重要的应用价值。随着控制理论和人工智能技术的不断发展，H∞控制在直流电机控制领域的应用前景将更加广阔。通过不断的研究和创新，可以设计出更加高效、可靠的H∞控制器，推动直流电机控制技术的进步，满足日益增长的工业控制需求。
