经典双积分器引导设计和ODE45模拟，典型控制系统“卫星姿态控制”问题附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

卫星姿态控制是航天工程领域的核心问题之一，其目标是确保卫星始终保持期望的姿态，从而完成各种空间任务，如对地观测、空间通信和科学探测。由于空间环境的复杂性和卫星自身动力学模型的非线性，设计高效可靠的姿态控制器具有很大的挑战性。本文将探讨一种经典控制策略——双积分器引导设计，并结合ODE45数值求解器，解决卫星姿态控制问题。通过详细的理论分析和仿真验证，旨在展示双积分器引导设计在姿态控制中的优势和适用性。

一、卫星姿态控制系统的模型与挑战

卫星姿态控制系统通常包括传感器（如陀螺仪、星敏感器）、控制器和执行机构（如反作用轮、磁力矩器）。系统模型可以用一组非线性微分方程来描述，其中最常见的是欧拉动力学方程，描述了角速度与角动量之间的关系，以及运动学方程，描述了角速度与姿态角之间的关系。该模型的复杂性主要体现在以下几个方面：

• 非线性:

   欧拉动力学方程和运动学方程都是非线性的，这使得线性控制方法难以直接应用，需要进行线性化处理或采用非线性控制方法。

• 耦合性:

   卫星的三个姿态轴之间存在耦合，即一个轴的运动会影响其他轴的姿态，这增加了控制设计的难度。

• 外部扰动:

   卫星在空间运行过程中会受到各种外部扰动的影响，如太阳光压、大气阻力、引力梯度等，这些扰动会改变卫星的姿态，需要控制器进行补偿。

• 执行机构限制:

   执行机构的能力有限，例如反作用轮的转速和力矩输出都有限制，这需要在控制器设计中加以考虑。

因此，设计一个鲁棒、高效的卫星姿态控制器需要综合考虑以上因素，并采用合适的控制策略。

二、双积分器引导设计的基本原理

双积分器引导设计是一种经典的线性控制方法，其核心思想是将控制对象简化为一个双积分器模型，即输出的二阶导数（加速度）直接由控制输入决定。对于复杂的系统，可以通过适当的线性化和解耦处理，将其近似为多个独立的双积分器模型，从而简化控制器的设计。

双积分器模型的传递函数可以表示为：

G(s) = 1/s²

为了实现对该模型的控制，通常采用比例-微分 (PD) 控制器，其传递函数为：

C(s) = Kp + Kd * s

其中，Kp是比例增益，Kd是微分增益。闭环传递函数为：

T(s) = C(s) * G(s) / (1 + C(s) * G(s)) = (Kd * s + Kp) / (s² + Kd * s + Kp)

该闭环系统是一个二阶系统，其阻尼比ζ和自然频率ωn分别为：

ζ = Kd / (2 * sqrt(Kp))
ωn = sqrt(Kp)

通过合理选择Kp和Kd，可以调整闭环系统的阻尼比和自然频率，从而获得期望的控制性能，如快速响应、低超调和良好的稳定性。

对于卫星姿态控制问题，通常将每个姿态轴（如滚转、俯仰、偏航）近似为一个独立的双积分器模型。通过分别设计每个轴的PD控制器，实现对卫星姿态的控制。

三、卫星姿态控制中的双积分器引导设计步骤

1. 模型简化与线性化:

    将卫星姿态动力学模型进行适当简化和线性化，得到每个姿态轴的近似双积分器模型。例如，可以采用小角度近似，将非线性运动学方程线性化。

2. 解耦处理:

    针对姿态轴之间的耦合，可以采用解耦控制方法，将耦合项视为扰动，并利用控制器进行补偿。也可以通过坐标变换等方法，降低姿态轴之间的耦合程度。

3. PD控制器设计:

    根据期望的控制性能指标（如响应时间、超调量、稳态误差），选择合适的比例增益Kp和微分增益Kd，设计每个姿态轴的PD控制器。

4. 仿真验证:

    利用仿真软件（如MATLAB/Simulink）建立完整的卫星姿态控制系统模型，包括卫星动力学模型、传感器模型、执行机构模型和PD控制器。通过仿真验证控制器的性能，并根据仿真结果调整Kp和Kd，进行参数优化。

5. 鲁棒性分析:

    分析控制器对模型误差、外部扰动和执行机构限制的鲁棒性。可以采用灵敏度分析、蒙特卡洛仿真等方法，评估控制器的鲁棒性，并采取相应的措施，如增加积分项（PID控制器）或采用鲁棒控制方法，提高控制器的鲁棒性。

四、ODE45数值求解器在仿真中的应用

ODE45是MATLAB中常用的数值求解器，用于求解常微分方程。它是一种变步长的龙格-库塔(Runge-Kutta)方法，具有较高的精度和稳定性。在卫星姿态控制系统的仿真中，需要求解卫星动力学方程和运动学方程，这些方程都是常微分方程，因此可以利用ODE45进行数值求解。

ODE45的使用方法非常简单。首先需要定义一个函数，描述待求解的常微分方程。然后调用ODE45函数，传入该函数、时间范围和初始条件，即可得到数值解。

五、典型仿真结果与分析

通过仿真，可以验证双积分器引导设计在卫星姿态控制中的有效性。典型的仿真结果包括：

• 姿态角响应曲线:

   可以观察姿态角随时间的变化，评估控制器的响应速度、超调量和稳态误差。

• 角速度响应曲线:

   可以观察角速度随时间的变化，评估控制器的稳定性。

• 控制力矩曲线:

   可以观察控制力矩的大小，评估控制器的能量消耗和执行机构的利用率。

通过分析仿真结果，可以评估控制器的性能，并进行参数优化。例如，如果姿态角响应速度太慢，可以适当增加比例增益Kp。如果姿态角超调量太大，可以适当增加微分增益Kd。

六、双积分器引导设计的优势与局限性

双积分器引导设计具有以下优势：

• 简单易用:

   该方法原理简单，易于理解和实现。

• 计算量小:

   该方法计算量小，适用于实时控制系统。

• 良好的稳定性:

   通过合理选择参数，可以获得良好的稳定性。

然而，双积分器引导设计也存在一定的局限性：

• 模型简化:

   该方法需要对系统模型进行简化和线性化，这可能会导致模型误差，降低控制器的性能。

• 鲁棒性:

   该方法对模型误差和外部扰动的鲁棒性较差，需要采取相应的措施，提高控制器的鲁棒性。

• 非线性系统:

   对于高度非线性的系统，该方法的性能可能不佳，需要采用非线性控制方法。

七、结论与展望

本文探讨了经典双积分器引导设计在卫星姿态控制中的应用，并结合ODE45数值求解器进行了仿真验证。结果表明，双积分器引导设计可以有效地实现卫星姿态控制，但需要注意模型简化、鲁棒性和非线性因素的影响。

未来的研究方向可以包括：

• 鲁棒控制方法:

   采用鲁棒控制方法，提高控制器对模型误差和外部扰动的鲁棒性。

• 自适应控制方法:

   采用自适应控制方法，根据卫星的实际运行状态，自动调整控制器参数，提高控制性能。

• 非线性控制方法:

   采用非线性控制方法，处理高度非线性的系统，提高控制精度。

• 智能控制方法:

   采用人工智能技术，如神经网络、模糊逻辑等，设计智能化的姿态控制器。

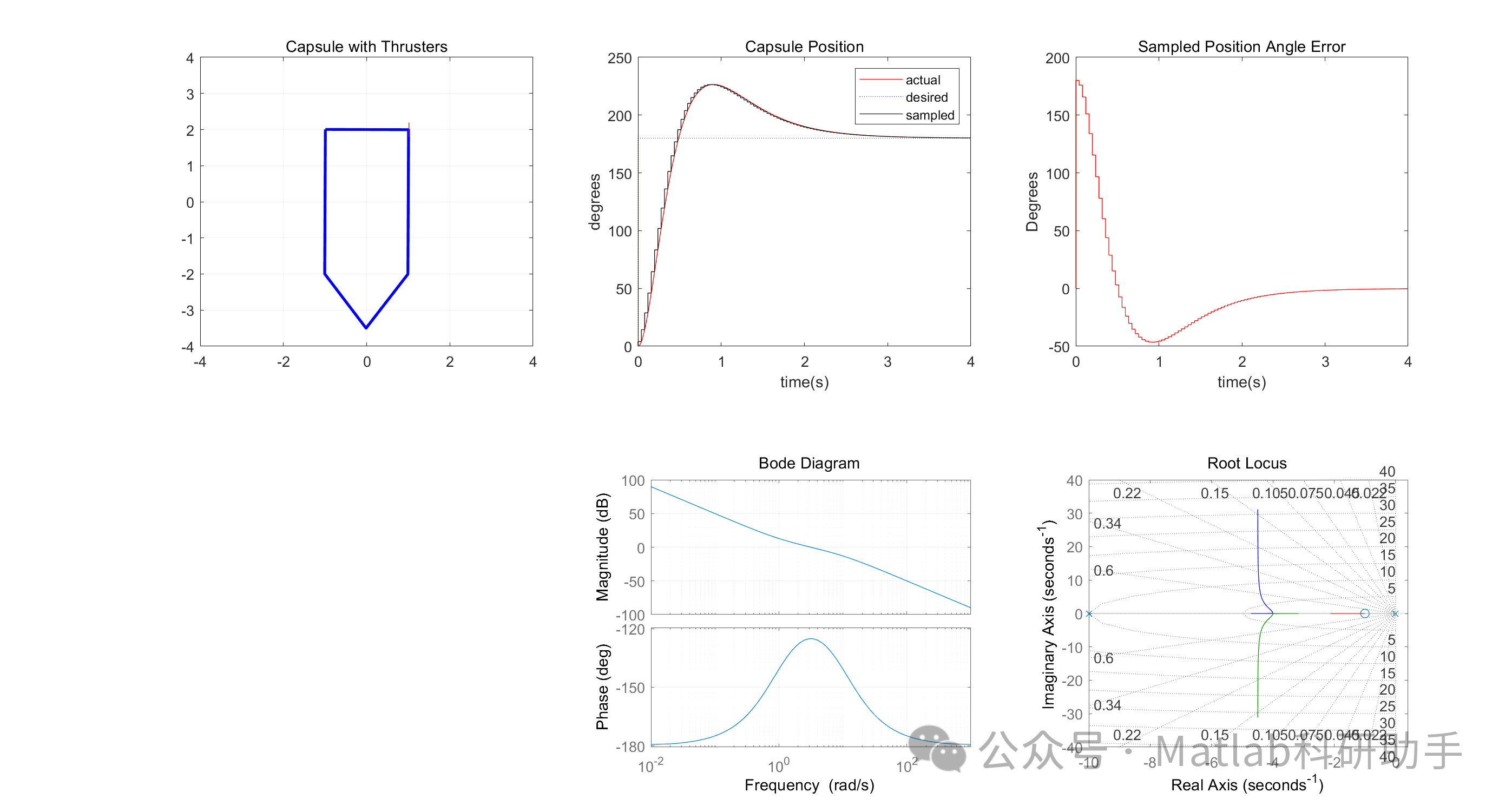

⛳️ 运行结果

🔗 参考文献

[1] 黄文恺,浣石.非线性动力系统极限环Runge-Kutta法求解的1个注记 优先出版[J].华南师范大学学报:自然科学版, 2016.

[2] 黄文恺,浣石.非线性动力系统极限环Runge-Kutta法求解的1个注记[J].华南师范大学学报：自然科学版, 2016, 48(4):5.DOI:10.6054/j.jscnun.2016.03.020.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
