🔥 内容介绍

脉冲雷达系统作为一种重要的探测技术，广泛应用于气象预报、军事防御、目标跟踪等领域。其基本原理是通过发射电磁脉冲，并接收目标反射回波，进而提取目标的距离、速度等信息。然而，由于目标和雷达之间的相对运动，回波信号会发生多普勒频移，影响目标参数的精确估计。为了模拟雷达接收到的包含多普勒频移的脉冲雷达信号，并验证雷达信号处理算法的性能，我们需要一种高效的信号生成方法。快速傅里叶变换（FFT）和逆快速傅里叶变换（IFFT）作为一种快速计算离散傅里叶变换（DFT）及其逆变换的算法，在信号处理领域具有举足轻重的地位。本文将详细探讨如何利用FFT和IFFT技术生成经过多普勒频移的脉冲雷达信号，并阐述其原理和应用。

一、脉冲雷达信号模型与多普勒效应

一个典型的脉冲雷达系统发射一系列周期性的脉冲信号。单个脉冲可以采用矩形脉冲、线性调频（LFM）脉冲等形式。

二、基于FFT/IFFT的信号生成原理

FFT/IFFT的核心思想是将DFT/IDFT运算分解为更小的子问题，从而显著降低计算复杂度。 DFT将一个长度为N的离散信号从时域转换到频域，IDFT则将其反向转换。

利用FFT/IFFT生成多普勒频移脉冲雷达信号的步骤如下：

生成基带脉冲信号: 首先，生成一个离散的矩形脉冲序列，代表雷达发射的基带信号。这可以通过设置一个指定长度的数组，并将其中一部分元素赋值为1，其余元素赋值为0来实现。长度需要足够长，以覆盖整个感兴趣的时间范围。
生成频域信号: 使用FFT将基带脉冲信号转换到频域。这样，我们就可以在频域方便地进行频率偏移操作。
进行频率偏移: 在频域将信号进行频率偏移，模拟多普勒频移的影响。具体做法是将频域信号乘以一个复指数项。由于DFT是周期性的，我们需要考虑到频率偏移导致的循环移位。假设频移量为fdfd，则对应的频域偏移量为kd=fd⋅N/fskd=fd⋅N/fs，其中fsfs为采样频率。我们需要将频谱进行循环移位kdkd个单位。
逆变换到时域: 使用IFFT将频移后的信号转换回时域。得到的时域信号即为包含多普勒频移的回波信号。

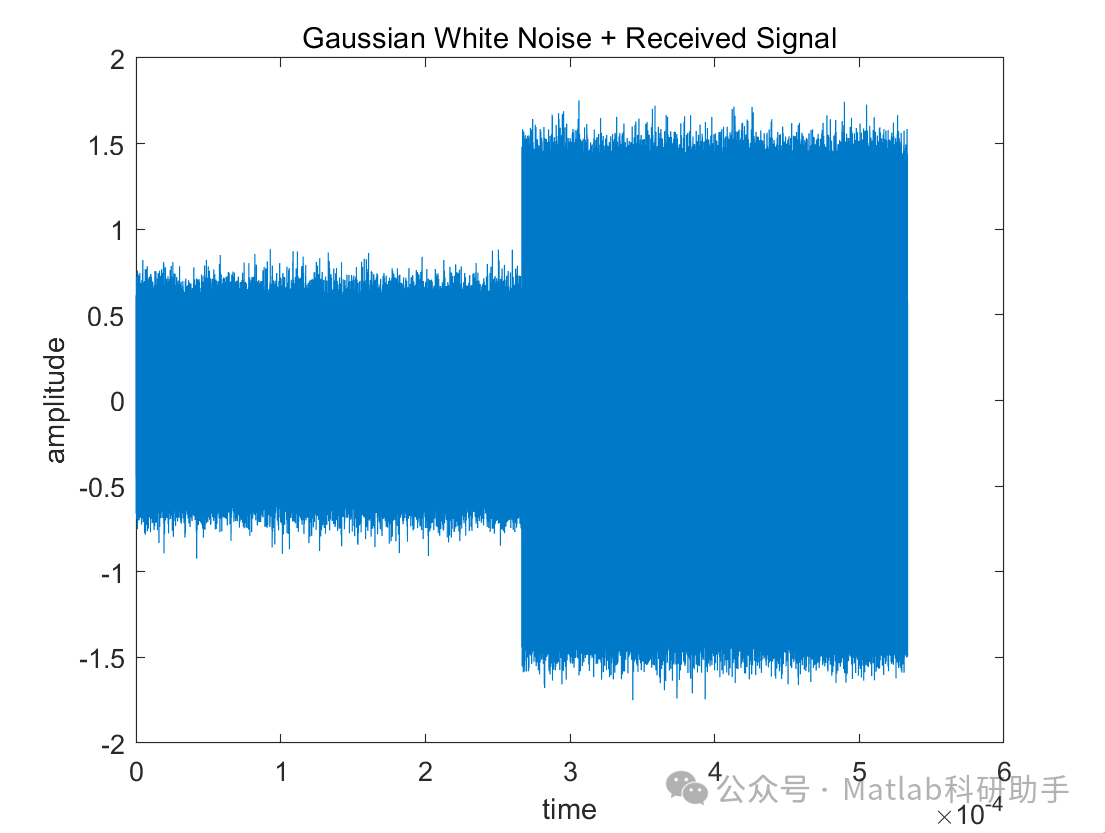

叠加多个脉冲并加入噪声: 为了模拟连续的脉冲雷达信号，我们需要重复上述步骤，生成多个脉冲信号，并根据目标的距离信息设置不同的时延，然后将它们叠加起来。最后，为了更真实地模拟雷达接收到的信号，可以加入高斯白噪声等噪声。

三、具体实现步骤和代码示例 (以Python为例)

这段代码首先生成一个基带矩形脉冲，然后通过循环叠加多个脉冲模拟雷达发射信号。接着，通过在时域直接与复指数函数相乘来实现多普勒频移。最后，加入噪声并绘制信号的时域和频域图。需要注意的是，这里采用时域直接相乘的方式进行频移，这是因为对于这种简单的信号，可以方便地直接进行时域操作。如果需要更精细的频率控制或者更复杂波形的生成，建议使用FFT进行频域偏移。

四、应用与展望

使用FFT/IFFT生成多普勒频移的脉冲雷达信号具有广泛的应用前景：

雷达信号处理算法验证:
可以用于测试和验证雷达信号处理算法，例如动目标检测（Moving Target Indication，MTI）、脉冲多普勒处理等算法的性能。通过生成具有不同多普勒频移、信噪比的信号，可以全面评估算法的鲁棒性和精度。
雷达系统仿真与性能评估:
可以用于雷达系统的仿真，模拟各种场景下的雷达回波信号，评估雷达系统的探测距离、目标分辨力等性能指标。
雷达教学与科研:
为雷达相关专业的学生和科研人员提供了一种便捷的信号生成工具，帮助他们理解雷达信号的特性，并进行相关的研究。

未来，可以进一步改进基于FFT/IFFT的信号生成方法，例如：

生成更复杂的脉冲波形:
除了矩形脉冲，还可以生成线性调频（LFM）脉冲、相位编码脉冲等更复杂的波形，以满足不同雷达系统的需求。
模拟更真实的信道环境:
可以考虑加入多径效应、大气衰减等信道影响，使生成的信号更接近真实雷达接收到的信号。
结合数字信号处理技术:
可以结合各种数字信号处理技术，例如匹配滤波、压缩感知等，进一步提高信号生成的效率和精度。

五、总结

本文详细阐述了如何利用快速傅里叶变换（FFT）和逆快速傅里叶变换（IFFT）技术生成经过多普勒频移的脉冲雷达信号。这种方法利用FFT/IFFT的高效性，能够快速生成具有特定频率偏移的回波信号，为雷达信号处理算法验证、雷达系统仿真和教学科研提供了重要的工具。通过合理的参数设置和改进，可以生成更真实的雷达回波信号，为雷达技术的发展做出贡献。虽然上述示例代码较为简单，但是其核心思想可以应用到更复杂的雷达信号生成模型中。理解FFT/IFFT的基本原理和应用，是掌握雷达信号处理技术的重要一步。
