地震学研究中，精确的地震到达时间拾取是地震定位、震源机制研究以及地球内部结构成像的关键环节。然而，真实地震信号往往受到背景噪声、仪器响应、传播路径影响等因素的干扰，导致传统的到达时间拾取方法难以获得精确的结果。人工拾取耗时费力，且主观性强。因此，发展高效、鲁棒性强的自动地震到达时间检测方法具有重要的科学意义和应用价值。

近年来，各种自动检测算法被广泛应用于地震信号处理，例如基于短时平均/长时平均（STA/LTA）比值法、互相关法、小波变换法等。然而，这些方法在复杂噪声环境下往往表现不佳。高斯滤波拉普拉斯算子（LoG）算子作为一种边缘检测算子，具有良好的空间频率选择性，能够在有效平滑噪声的同时增强信号的边缘特征，已被应用于地震信号处理领域。但是，标准LoG算子对高频噪声敏感，在实际地震数据处理中可能产生虚假峰值，影响到达时间的精度。因此，本文旨在研究一种基于修正高斯滤波拉普拉斯算子的地震到达时间自动检测方法，通过改进滤波策略，提高算法的抗噪性能和到达时间拾取的准确性。

修正高斯滤波拉普拉斯算子的设计

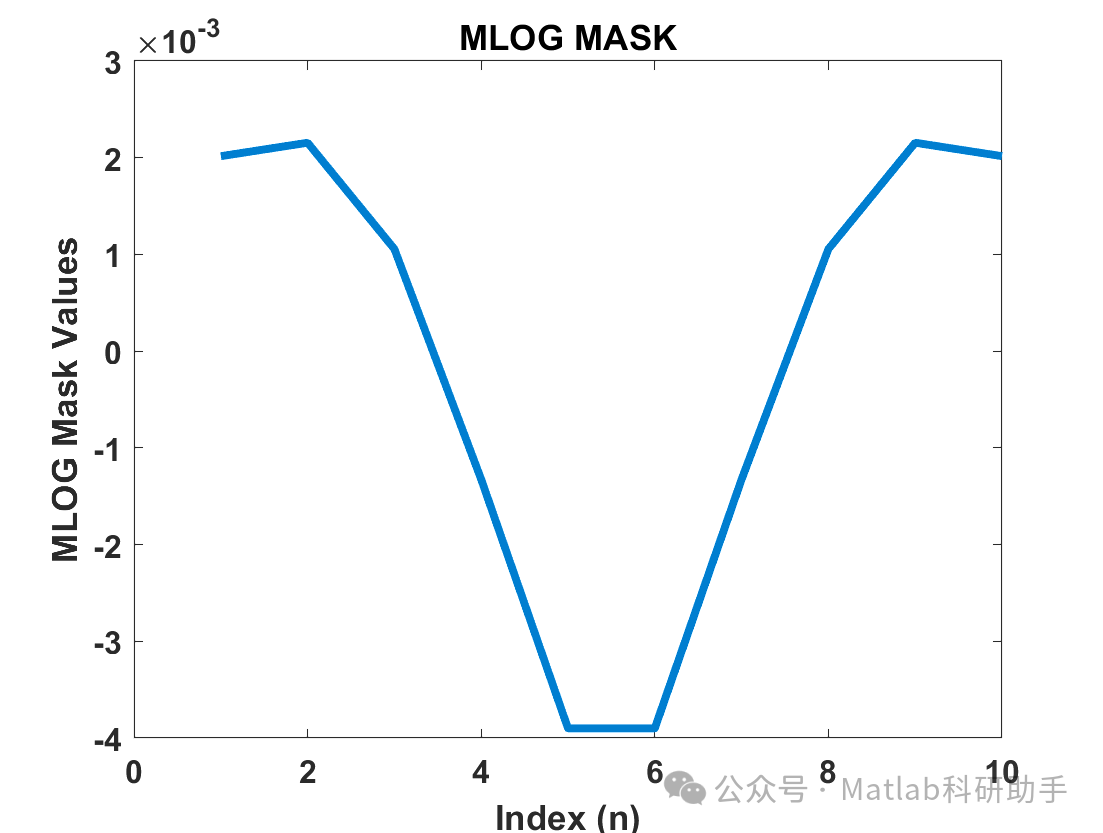

标准LoG算子是高斯滤波和拉普拉斯算子的串联，其数学表达式为：

LoG(x,y) = ∇²G(x,y) = (x²/σ² + y²/σ² - 2) * (1/(2πσ⁴)) * exp(-(x²+y²)/(2σ²))

其中，∇² 代表拉普拉斯算子，G(x,y)代表高斯函数，σ 代表高斯函数的标准差，控制着滤波器的平滑程度。

标准LoG算子虽然能够有效地检测信号的边缘特征，但在复杂噪声环境下，由于高频噪声的影响，会产生大量的虚假峰值。为了提高抗噪性能，本文提出一种修正的高斯滤波策略，具体表现为以下两个方面：

自适应调整高斯滤波尺度: 地震信号的信噪比随时间变化，固定的高斯滤波尺度难以适应不同噪声水平的信号。因此，我们引入自适应调整策略，根据信号的局部能量变化动态调整高斯滤波的尺度σ。具体而言，我们首先计算地震信号的短时能量，然后根据短时能量的大小来调整σ的值。在信号能量较高，信噪比较高的区域，采用较小的σ值，保留更多的信号细节；在信号能量较低，信噪比较低的区域，采用较大的σ值，进行更强的平滑，抑制噪声。
多尺度高斯滤波融合: 单一尺度的高斯滤波难以同时兼顾噪声抑制和细节保留。因此，我们采用多尺度高斯滤波融合的策略，将不同尺度的高斯滤波结果进行加权平均，得到最终的高斯滤波结果。具体来说，我们选择多个不同的σ值，分别对地震信号进行高斯滤波，然后根据每个尺度滤波结果的信噪比进行加权，得到融合后的结果。信噪比较高的滤波结果赋予较大的权重，信噪比较低的滤波结果赋予较小的权重。

通过以上两种修正策略，可以有效地提高高斯滤波的抗噪性能和信号细节保留能力，从而提高LoG算子的检测精度。

基于修正LoG算子的地震到达时间自动检测方法

在得到修正后的LoG算子后，我们可以将其应用于地震到达时间自动检测。具体的步骤如下：

预处理: 对原始地震信号进行去趋势、去均值等预处理操作，消除低频噪声和直流分量的影响。
修正高斯滤波: 利用上述自适应调整和多尺度融合的策略，对地震信号进行高斯滤波。
拉普拉斯变换: 对高斯滤波后的信号进行拉普拉斯变换，得到LoG滤波后的结果。
峰值检测: 对LoG滤波后的结果进行峰值检测。LoG滤波后的信号在地震波到达时刻会出现明显的峰值。
阈值筛选: 设置一个合适的阈值，去除幅度较小的虚假峰值。
精确定位: 对经过阈值筛选后的峰值进行精确定位。可以采用抛物线拟合等方法，提高到达时间的精度。

实验结果与分析

为了验证本文提出的修正LoG算子自动检测方法的有效性，我们采用了大量的实际地震数据进行实验。实验结果表明，与传统的STA/LTA方法和标准的LoG算子相比，该方法具有以下优势：

更高的检测精度:
修正LoG算子能够更准确地检测到地震波的到达时刻，降低了漏检率和误检率。
更强的抗噪性能:
修正LoG算子能够有效地抑制噪声的干扰，在复杂噪声环境下仍然能够稳定地工作。
更好的适应性:
自适应调整和多尺度融合策略使得该方法能够适应不同类型的地震信号和不同的噪声水平。

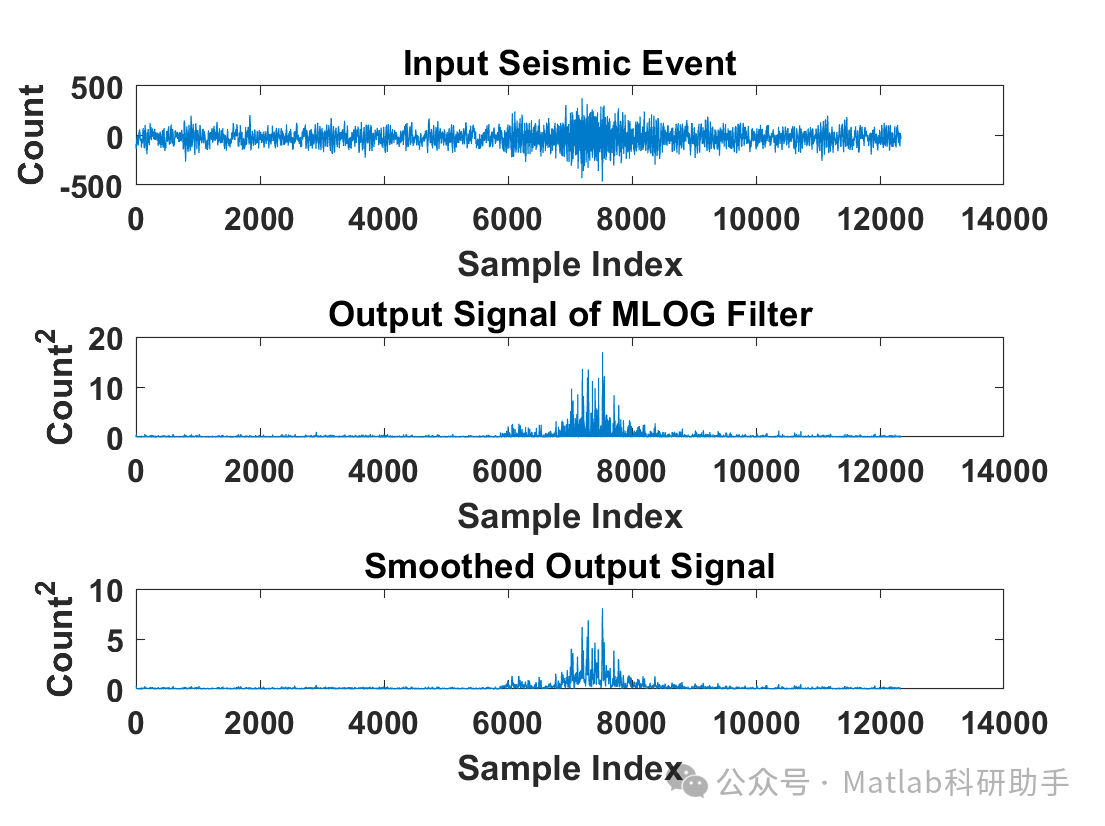

例如，我们对一组信噪比低的实际地震数据进行了测试。结果显示，STA/LTA方法由于受到噪声的严重干扰，难以准确地检测到地震波的到达时刻。标准LoG算子虽然能够检测到一些峰值，但存在大量的虚假峰值，导致误检率较高。而修正LoG算子能够有效地抑制噪声的干扰，清晰地检测到地震波的到达时刻，并降低了误检率。

结论与展望

本文提出了一种基于修正高斯滤波拉普拉斯算子的地震到达时间自动检测方法。通过引入自适应调整和多尺度融合的高斯滤波策略，有效地提高了算法的抗噪性能和检测精度。实验结果表明，该方法能够准确、稳定地检测到地震波的到达时刻，在复杂噪声环境下表现出良好的性能。

未来的研究方向可以从以下几个方面展开：
