在信息爆炸的时代，数字通信作为信息传输的核心技术，其重要性不言而喻。数字调制，作为数字通信系统中的关键环节，将数字信号转换为适合在信道中传输的模拟信号，直接影响着通信系统的效率、可靠性和带宽利用率。为了更直观地理解各种数字调制方式的原理、特性及其在时域和频域上的表现，开发一个集成了多种数字调制方案的可视化界面（GUI）显得尤为必要。本文将聚焦于数字调制GUI中常见的几种基本调制方式：幅移键控（ASK）、开关键控（OOK）、二进制相移键控（BPSK）、正交相移键控（QPSK）和八进制相移键控（8PSK），深入探讨它们的原理、数学表示、星座图特征以及在GUI中的实现意义，从而全面展现一个数字调制GUI的价值和功能。

一、数字调制基础与GUI的意义

数字调制是将离散的数字基带信号转换为连续的载波信号的过程，其基本思想是通过改变载波信号的某个或多个参数（幅度、频率或相位）来表示不同的数字信息。例如，用载波信号的不同幅度表示数字信号的“0”和“1”，这就是幅移键控。数字调制方式的选择需要权衡传输速率、抗噪声能力、带宽效率和实现复杂度等因素。

然而，对于初学者而言，仅仅通过理论公式和文字描述来理解数字调制往往存在一定的难度。各种调制方式的时域波形、频谱特性以及星座图等抽象概念，如果没有直观的展示，很容易产生混淆。数字调制GUI的出现，正是为了解决这一问题。通过图形化的界面，用户可以轻松地设置调制参数，观察不同调制方式的信号波形、频谱图和星座图，从而深刻理解调制过程的原理和特性。它不仅是教学和学习的有力工具，也是工程师进行系统设计和仿真的重要辅助手段。

二、幅移键控（ASK）与开关键控（OOK）

幅移键控（Amplitude Shift Keying, ASK）是一种通过改变载波信号的幅度来表示数字信息的调制方式。最简单且常见的ASK形式是二进制ASK（2ASK），它使用两个不同的幅度级别来表示二进制信息“0”和“1”。

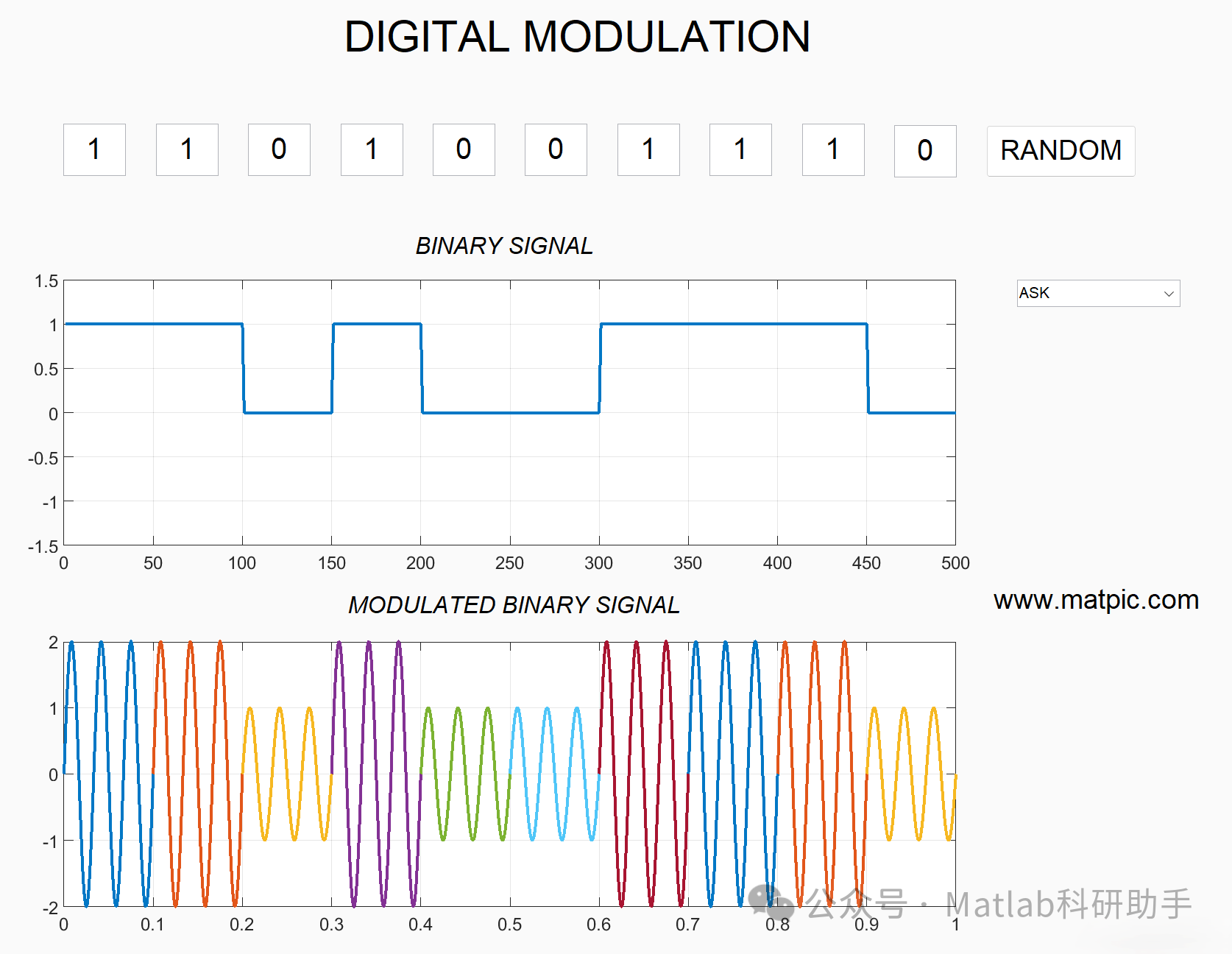

在数字调制GUI中，ASK和OOK的实现相对简单。用户可以输入二进制数据序列，选择载波频率和幅度。GUI将生成对应的时域波形，清晰展示不同数字位对应的幅度变化。星座图是ASK和OOK在复平面上的表示。对于二进制ASK，星座图将包含两个点，位于实轴上，分别对应于两个幅度值。对于OOK，星座图也包含两个点，一个位于原点（幅度为零），另一个位于实轴上（非零幅度）。GUI中展示的星座图能够直观地反映信号的点位分布，帮助用户理解信号的判决过程。频谱图则展示了ASK和OOK信号的频率成分，通常包含一个主瓣和多个旁瓣，中心频率位于载波频率处。GUI中实时更新的时域波形、星座图和频谱图能够让用户直观地感受到ASK和OOK的调制过程和特性。

三、相移键控（PSK）：BPSK、QPSK、8PSK

相移键控（Phase Shift Keying, PSK）是一种通过改变载波信号的相位来表示数字信息的调制方式。PSK相比ASK具有更好的抗噪声性能，因为其信息承载在相位上，而相位在传输过程中受噪声的干扰相对较小。

3.1 二进制相移键控（BPSK）

二进制相移键控（Binary Phase Shift Keying, BPSK）是最简单的PSK形式，它使用载波的两个相位来表示二进制信息“0”和“1”。通常，用相位为 0° 表示“1”，用相位为 180° 表示“0”。

在数字调制GUI中，BPSK的实现同样重要。用户可以输入二进制数据，GUI将生成对应的时域波形，展示不同数字位对应的相位变化。星座图是BPSK在复平面上的核心表示。对于BPSK，星座图包含两个点，位于单位圆上，相隔 180°。通常位于实轴的两个端点（+A和-A）。GUI中的星座图能够清晰地展示这两个相位点，帮助用户理解BPSK的解调原理（基于判决区域）。频谱图显示BPSK信号的频率分布，其主瓣比ASK更窄，带宽利用率更高。

3.2 正交相移键控（QPSK）

正交相移键控（Quadrature Phase Shift Keying, QPSK）是一种更为高效的PSK形式，它利用载波的四个相位来表示两个比特的信息（一个符号）。QPSK通过同时调制同相分量（In-phase, I）和正交分量（Quadrature, Q）来实现。每两个比特组成一个符号，共有四种可能的符号组合：“00”、“01”、“10”、“11”。每种组合对应一个特定的相位。常见的相位分配方式有格雷码映射，以减少误码率。

在数字调制GUI中，QPSK的实现需要处理每两个比特的组合。GUI可以允许用户输入比特流，然后将其分成每两比特一组进行QPSK调制。时域波形将展示信号幅度保持恒定，但相位在四个可能值之间切换。星座图是QPSK的关键可视化内容。QPSK的星座图包含四个点，位于单位圆上，相隔 90°。这四个点通常位于四个象限内。GUI中的星座图能够清晰地展示这四个相位点，以及它们与不同两比特组合的对应关系。频谱图显示QPSK信号的频率分布，其带宽效率是BPSK的两倍，在相同的带宽下可以传输两倍的数据速率。

3.3 八进制相移键控（8PSK）

八进制相移键控（8-Phase Shift Keying, 8PSK）是比QPSK更高阶的PSK形式，它使用载波的八个相位来表示三个比特的信息（一个符号）。每三个比特组成一个符号，共有八种可能的符号组合。

在数字调制GUI中，8PSK的实现需要将输入的比特流分成每三比特一组进行调制。时域波形将展示信号相位在八个可能值之间切换。星座图是8PSK的重要可视化内容。8PSK的星座图包含八个点，均匀地分布在单位圆上。GUI中的星座图能够清晰地展示这八个相位点，帮助用户理解8PSK的高阶调制特性。频谱图显示8PSK信号的频率分布，其带宽效率是QPSK的1.5倍，是BPSK的三倍，但对噪声的敏感性也更高。

四、数字调制GUI的功能与价值

一个完善的数字调制GUI应该具备以下核心功能：

参数设置：
用户可以灵活设置载波频率、幅度、符号速率、调制方式（ASK, OOK, BPSK, QPSK, 8PSK）等参数。
输入数据：
允许用户手动输入二进制数据序列，或通过文件导入数据。
时域波形显示：
实时绘制输入数字信号、载波信号和调制后信号的时域波形。清晰展示不同数字位/符号对应的幅度或相位变化。
星座图显示：
绘制调制信号的星座图，展示不同数字位/符号在复平面上的点位分布。这对于理解信号的判决区域和抗噪声性能至关重要。
频谱图显示：
绘制调制信号的频谱图，展示信号的频率成分和带宽占用情况。
参数变化影响：
允许用户实时修改参数，并观察对波形、星座图和频谱图的影响，从而深入理解参数与信号特性之间的关系。
噪声仿真（可选）：
增加噪声选项，模拟实际信道环境，观察噪声对调制信号和星座图的影响，评估不同调制方式的抗噪声能力。
解调功能（可选）：
提供对应的解调功能，用户可以输入调制信号（带噪声），观察解调结果，理解解调原理。
导出功能：
允许用户导出生成的波形、星座图和频谱图，方便报告撰写和进一步分析。

数字调制GUI的价值在于其直观性和交互性。它能够：

辅助教学：
使抽象的数字调制概念变得具体可视化，降低学习难度。
系统理解：
通过观察不同信号的表现，用户能够更全面地理解调制过程和各种调制方式的优缺点。
实验仿真：
提供了一个无需实际硬件的仿真平台，方便进行初步的系统设计和性能评估。
问题排查：
在实际系统中遇到问题时，GUI可以用于对比理论波形和实际波形，辅助定位问题。

五、实现数字调制GUI的技术考量

实现一个功能完善的数字调制GUI需要选择合适的技术栈。常见的选择包括：

编程语言：
Python（配合Tkinter, PyQt,或 Kivy等GUI库）、MATLAB、C#（配合WPF或WinForms）等。
绘图库：
对于波形、频谱和星座图的绘制，需要使用专业的绘图库，例如Matplotlib（Python）、MATLAB的绘图函数、或者专门的信号处理绘图库。
信号处理库：
对于调制和解调的数学计算，可以使用NumPy和SciPy（Python）、或者MATLAB自带的信号处理工具箱。

在实现过程中，需要注意以下几点：

性能优化：
对于实时波形和频谱的绘制，需要考虑计算效率，避免界面卡顿。
用户友好性：
界面设计应简洁直观，易于用户操作。
可扩展性：
设计时考虑后续增加其他调制方式（如FSK、QAM等）的可能性。

六、总结

数字调制GUI是一个非常有价值的工具，它通过可视化的方式，极大地提升了对ASK、OOK、BPSK、QPSK和8PSK等基本数字调制方式的理解。通过观察不同调制方式的时域波形、星座图和频谱图，用户能够直观地感受到它们在信息承载方式、抗噪声能力和带宽效率上的差异。这对于学生学习数字通信原理、工程师进行系统设计和仿真都具有重要的意义。随着技术的不断发展，未来的数字调制GUI有望集成更多高级功能，如信道建模、误码率分析、不同调制方式的性能比较等，从而在数字通信领域发挥更大的作用。因此，深入研究和开发数字调制GUI，对于推动数字通信技术的普及和发展具有积极的意义。
