正交频分复用 (OFDM) 作为一种高效的无线通信技术，凭借其高频谱效率、抗多径衰落能力以及易于实现多用户复用等优点，已广泛应用于现代无线通信系统，例如无线局域网 (WLAN)、长期演进 (LTE) 和第五代移动通信 (5G) 系统等。然而，OFDM 系统对同步误差非常敏感，其中载波频率偏移 (CFO) 是影响 OFDM 系统性能的关键因素之一。 CFO 是指接收端本地振荡器频率与发射端载波频率之间的偏差，通常由振荡器不稳定、多普勒频移等因素引起。即使是微小的 CFO 也可能导致子载波之间的正交性破坏，从而产生载波间干扰 (ICI) 和公共相位误差 (CPE)，最终降低系统的比特误码率 (BER) 性能。因此，深入研究 OFDM 系统在加性高斯白噪声 (AWGN) 信道下对不同 CFO 的 BER 灵敏度对于 OFDM 系统的设计和优化具有重要的理论意义和实际价值。

本文旨在深入探讨 OFDM 系统在 AWGN 信道下对不同 CFO 的 BER 灵敏度。首先，我们将详细介绍 OFDM 系统的基本原理，包括调制、IFFT/FFT 变换、循环前缀 (CP) 等关键组成部分。随后，我们将分析 CFO 对 OFDM 系统的影响机制，阐述 CFO 如何导致 ICI 和 CPE，以及这些干扰对 BER 性能的负面影响。接着，我们将建立基于 AWGN 信道的 OFDM 系统模型，并通过理论推导和计算机仿真分析，研究不同 CFO 大小对 BER 性能的影响，并分析 CFO 与 BER 之间的定量关系。最后，我们将探讨一些常用的 CFO 估计和补偿技术，并分析其性能及适用范围。

1. OFDM 系统基本原理

OFDM 是一种多载波调制技术，其核心思想是将高速率的数据流分解为多个低速率的子数据流，并分别调制到多个相互正交的子载波上进行传输。 OFDM 系统的主要组成部分包括：

调制:
将输入比特流映射为复数符号。常用的调制方式包括正交相移键控 (QPSK)、正交幅度调制 (QAM) 等。
串并变换:
将高速率的串行数据流转换为多个低速率的并行数据流。
逆快速傅里叶变换 (IFFT):
将并行数据流调制到 N 个相互正交的子载波上，生成 OFDM 符号的时域波形。 IFFT 操作将频域信号变换到时域，实现多载波调制。
加入循环前缀 (CP):
在每个 OFDM 符号的前端插入一段循环前缀，其长度大于信道的最大时延扩展。 CP 的作用是消除符号间干扰 (ISI) 和载波间干扰 (ICI)，并简化接收端的均衡过程。
并串变换:
将并行数据流转换为串行数据流，用于发送。
快速傅里叶变换 (FFT):
在接收端，FFT 操作将接收到的时域信号变换到频域，恢复出子载波上的数据。
解调:
将复数符号解映射为比特流。

2. CFO 对 OFDM 系统的影响

CFO 是指接收端本地振荡器频率与发射端载波频率之间的偏差，用 Δf 表示。 CFO 可以归一化为子载波间隔的倍数，即 ε = Δf / Δf₀，其中 Δf₀ 是子载波间隔。 CFO 会导致以下两种主要干扰：

载波间干扰 (ICI):
CFO 破坏了子载波之间的正交性，导致子载波之间的干扰，使得每个子载波上的信号受到其他子载波信号的干扰。 ICI 的强度与 CFO 的大小成正比，当 CFO 较大时，ICI 会显著降低系统的信噪比，导致严重的性能下降。
公共相位误差 (CPE):
CFO 导致每个 OFDM 符号的相位旋转，且旋转角度与时间和子载波索引成正比。 CPE 对所有的子载波产生相同的相位旋转，可以通过信道估计和均衡技术进行补偿。然而，CPE 的不准确估计和补偿仍然会影响系统的性能。

3. 不同 CFO 对 BER 性能的影响

通过理论分析和计算机仿真，我们可以得出以下结论：

BER 随着 CFO 的增大而增加:
当 CFO 较小时，BER 增长缓慢，但当 CFO 超过一定阈值时，BER 会迅速增加。
BER 与信号调制方式有关:
采用高阶调制方式 (例如 16QAM、64QAM) 的 OFDM 系统对 CFO 的敏感度更高，BER 性能下降更为明显。
CP 长度影响 BER 性能:
增加 CP 长度可以减小 CFO 带来的 ICI，从而提高 BER 性能，但同时也会降低系统的频谱效率。

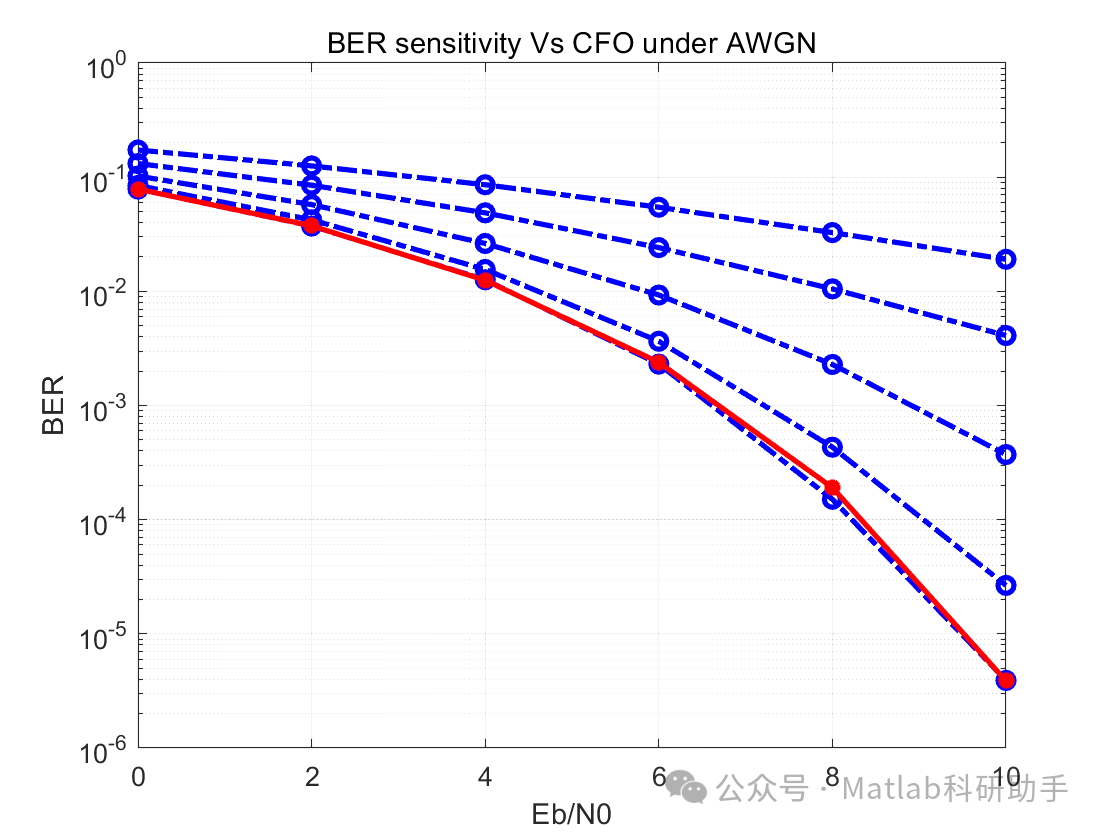

可以绘制 BER 与 CFO 的关系曲线，直观地展示不同 CFO 大小对 BER 性能的影响。通过仿真，我们可以得到不同信噪比 (SNR) 下，BER 与 CFO 的关系曲线。可以观察到，在相同的 CFO 下，SNR 越高，BER 性能越好。但是，即使在高 SNR 下，较大的 CFO 仍然会导致严重的 BER 性能下降。

4. CFO 估计和补偿技术

为了降低 CFO 对 OFDM 系统性能的影响，需要采用 CFO 估计和补偿技术。常用的 CFO 估计和补偿技术包括：

基于导频的估计方法:
在 OFDM 符号中插入导频符号，利用导频符号来估计 CFO。这类方法简单易行，但需要消耗一定的频谱资源。
基于循环前缀的估计方法:
利用循环前缀的冗余信息来估计 CFO。这类方法不需要额外的导频符号，但估计精度较低。
基于最大似然 (ML) 的估计方法:
利用最大似然准则来估计 CFO。这类方法具有较高的估计精度，但计算复杂度较高。

CFO 补偿通常在频域进行，通过对接收到的信号进行相位旋转来补偿 CFO。具体的补偿方法可以根据不同的 CFO 估计方法进行设计。

结论

本文研究了 OFDM 系统在 AWGN 信道下对不同 CFO 的 BER 灵敏度。通过理论分析和计算机仿真，我们发现 CFO 会严重影响 OFDM 系统的 BER 性能，BER 随着 CFO 的增大而增加。我们还讨论了常用的 CFO 估计和补偿技术，并分析了其性能及适用范围。未来的研究方向可以包括：
