屋顶太阳能光伏系统的性能分析指标研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着全球对可持续能源的迫切需求以及技术创新的持续推进，太阳能光伏发电作为一种清洁、可再生的能源形式，已成为能源结构转型的重要组成部分。特别是分布式屋顶太阳能光伏系统，因其无需占用额外的土地资源、靠近用户端、减少输电损耗等优势，近年来在全球范围内得到了快速普及。然而，屋顶光伏系统的性能受多种因素影响，包括天气条件、设备质量、安装角度、阴影遮挡、电网接入等，其运行效率和发电量具有较高的不确定性。为了有效地评估、监控和优化屋顶光伏系统的运行状态，深入研究其性能分析指标至关重要。本文旨在对屋顶太阳能光伏系统的性能分析指标进行系统性研究，探讨各类指标的定义、计算方法、实际意义及其在系统评估、故障诊断和优化策略制定中的应用，以期为提高屋顶光伏系统的整体效益提供理论支持和实践指导。

关键词： 屋顶太阳能光伏；性能分析；指标；效率；发电量；可靠性；经济性

1. 引言

气候变化和能源危机是当今世界面临的两大严峻挑战。发展可再生能源、实现能源结构的清洁化转型已成为全球共识。太阳能光伏发电作为一种直接将太阳能转化为电能的技术，具有取之不尽、用之不竭、清洁无污染等优点，在构建低碳社会中发挥着日益重要的作用。其中，分布式屋顶太阳能光伏系统因其灵活性、便捷性和用户友好性，成为光伏应用的重要方向。将光伏板安装在建筑物屋顶，不仅可以有效利用闲置空间，还能实现就地发电、就地消纳，降低输电损耗，提高能源利用效率。

然而，与集中式光伏电站相比，屋顶光伏系统通常面临更加复杂的运行环境和管理挑战。建筑物的形状、周围环境的阴影、屋顶结构对安装角度和朝向的限制、以及多样化的用户用电负荷模式，都会对系统的性能产生显著影响。因此，建立一套科学、全面的性能分析指标体系，对于准确评估系统的运行状况、及时发现潜在问题、优化运行策略、并最终提升系统的经济效益和可靠性具有决定性意义。本文将从不同维度对屋顶光伏系统的性能分析指标进行梳理和研究，涵盖发电性能、效率性能、可靠性性能以及经济性性能等方面。

2. 发电性能指标

发电性能是衡量光伏系统最直接、最核心的指标，反映了系统将太阳能转化为电能的实际能力。

2.1 累计发电量（Cumulative Electricity Generation）

累计发电量是指系统在特定时间段内（如日、月、年）实际产生的总电能量，通常以千瓦时（kWh）为单位。它是评估系统规模效益和能源贡献度的最基本指标。累计发电量受到太阳辐照量、系统效率、系统运行时间等多种因素的影响。通过监测累计发电量，可以直观了解系统的整体发电能力。长期监测累计发电量并与历史数据或设计值进行对比，可以发现系统性能的变化趋势，为故障诊断和维护提供线索。

2.2 日发电量（Daily Electricity Generation）

日发电量是指系统在一天内产生的总电能量。分析日发电量可以了解系统在不同天气条件下的运行情况，例如晴天、阴天或雨天。通过对多个日发电量的统计分析，可以揭示季节性变化规律以及天气对发电性能的影响程度。

2.3 月发电量（Monthly Electricity Generation）

月发电量是累计发电量在月度尺度上的体现，有助于分析系统的季节性发电模式。例如，夏季通常由于日照时间长、太阳辐照强度高，发电量会显著高于冬季。通过对比不同月份的发电量，可以了解系统的季节性波动，为用户合理规划用电和储能提供参考。

2.4 年发电量（Annual Electricity Generation）

年发电量是评估光伏系统长期运行效益的关键指标。通过预测和实际监测年发电量，可以评估系统的投资回报周期和经济可行性。长期的年发电量数据也是评估系统衰减率的重要依据。

2.5 峰瓦时（Peak Kilowatt-hours, kWhp）

峰瓦时是一个常用于光伏系统性能比较的指标，尤其是在不同地理位置和不同系统规模之间进行比较。它将系统的实际发电量标准化为单位装机容量（通常以峰值功率 kWp 为单位）所产生的发电量。例如，如果一个10 kWp的系统在一天内产生了50 kWh的电量，那么其日峰瓦时为 5 kWh/kWp。峰瓦时可以反映单位装机容量的发电效率，有助于排除系统规模的影响，更客观地评估系统的性能。

3. 效率性能指标

效率性能指标反映了系统将接收到的太阳辐照能量转化为电能的能力，是评估系统技术水平和运行状况的重要维度。

3.1 系统效率（System Efficiency）

系统效率是指系统实际输出的电能量与接收到的太阳辐照能量之比。计算公式为：

系统效率 = 实际发电量 / (总太阳辐照量 × 系统有效受光面积)

系统效率受到多种因素影响，包括组件效率、逆变器效率、电缆损耗、连接损耗、温度损失、阴影遮挡等。对系统效率进行分析，可以诊断系统是否存在效率低下或损耗过大的问题。

3.2 组件效率（Module Efficiency）

组件效率是指单个光伏组件将入射太阳光转化为电能的效率。这是组件制造商提供的技术参数，反映了组件本身的转换能力。实际系统运行中，组件效率会受到温度、灰尘积累等因素的影响而略有下降。

3.3 逆变器效率（Inverter Efficiency）

逆变器效率是指逆变器将光伏组件产生的直流电转换为交流电的效率。逆变器是光伏系统的核心部件之一，其效率直接影响系统的整体发电量。现代逆变器通常具有较高的效率，但不同负载条件下的效率可能存在差异。

3.4 性能比（Performance Ratio, PR）

性能比是国际上通用的衡量光伏系统性能的指标，它将系统的实际发电量与理论上的理想发电量进行比较，反映了系统从接收到的太阳辐射中获取电能的有效性，排除了太阳辐射量变化的影响。计算公式为：

PR = (实际发电量 / 系统装机容量) / (标准测试条件下的太阳辐照强度 / 标准测试条件下的温度修正因子)

或者更简便的计算方法：

PR = 实际发电量 / (总太阳辐照量 × 系统峰值功率)

PR值通常用百分比表示。一个良好的屋顶光伏系统，其PR值通常在70%到85%之间，具体取决于系统设计、安装质量和运行环境。较低的PR值可能意味着系统存在问题，如组件性能衰减、阴影遮挡、连接不良或逆变器故障。分析PR值有助于排除太阳辐射变化对发电量的影响，更客观地评估系统本身的运行状况。

3.5 有效运行时间（Effective Operating Time）

有效运行时间是指系统在有足够太阳辐照量的情况下实际产生电能的时间。它受到日照时长、天气条件、系统故障等因素的影响。通过监测有效运行时间，可以了解系统因故障或天气原因导致的停运情况。

4. 可靠性性能指标

可靠性性能指标关注系统长期稳定运行的能力，反映了系统发生故障的频率和持续时间。

4.1 系统可用性（System Availability）

系统可用性是指系统在规定时间内处于正常运行状态的时间比例。计算公式为：

系统可用性 = (总时间 - 停运时间) / 总时间 × 100%

高可用性是保证系统持续发电的基础。停运时间可能由设备故障、电网问题、维护检修等原因引起。监测系统可用性有助于评估系统的可靠性水平，并识别导致停运的主要原因。

4.2 故障率（Failure Rate）

故障率是指单位时间内系统或其组成部分发生故障的频率。降低故障率是提高系统可靠性的关键。通过统计不同部件（如组件、逆变器、连接器、线缆等）的故障率，可以识别系统的薄弱环节，并采取相应的改进措施。

4.3 平均故障间隔时间（Mean Time Between Failures, MTBF）

MTBF是指系统连续两次故障之间的平均时间。MTBF值越高，说明系统的可靠性越好。

4.4 平均修复时间（Mean Time to Repair, MTTR）

MTTR是指从系统发生故障到修复并恢复正常运行所需的平均时间。MTTR值越低，说明系统的可维护性越好，故障对发电量的影响越小。

4.5 组件衰减率（Module Degradation Rate）

光伏组件的发电能力会随着时间的推移而逐渐衰减，这是组件的固有特性。组件衰减率是指组件输出功率随时间降低的速度。通常以每年衰减百分比表示。例如，一些高质量组件的前一年衰减可能为2.5%，之后每年衰减0.5%。监测实际的组件衰减率并与制造商提供的参数进行对比，可以评估组件的质量和系统的长期发电潜力。

5. 经济性性能指标

经济性性能指标关注系统的投资回报和长期效益，是用户和投资者最关心的方面。

5.1 度电成本（Levelized Cost of Electricity, LCOE）

度电成本是指在系统整个生命周期内，将所有成本（包括初始投资、运行维护、更换等）分摊到总发电量上所得到的每度电的成本。计算公式相对复杂，通常考虑资金的时间价值。LCOE是衡量光伏系统发电经济竞争力的重要指标，较低的LCOE意味着更高的经济效益。

5.2 投资回报期（Payback Period）

投资回报期是指通过系统发电节省的电费或出售电量获得的收益，回收初始投资所需的时间。较短的投资回报期通常更具吸引力。

5.3 内部收益率（Internal Rate of Return, IRR）

IRR是指使得项目净现值为零的折现率。IRR越高，项目的盈利能力越强。它是一种常用的评估项目长期财务可行性的指标。

5.4 净现值（Net Present Value, NPV）

NPV是指未来现金流入的现值减去未来现金流出的现值。NPV大于零通常表示项目具有盈利性。

5.5 发电收益（Electricity Generation Revenue）

发电收益是指通过系统发电并出售给电网或自用节省电费所获得的经济收入。发电收益受到发电量、上网电价或替代电价的影响。

6. 环境影响因素分析

虽然不是直接的性能指标，但对环境影响因素的深入分析对于理解和预测屋顶光伏系统的性能至关重要。

6.1 太阳辐照量（Solar Irradiance）

太阳辐照量是影响发电量最主要的外部因素。不同地理位置、不同季节、不同天气条件下的太阳辐照量差异巨大。了解当地的太阳辐照资源分布是系统设计和性能预测的基础。

6.2 温度（Temperature）

光伏组件的发电效率会随温度升高而降低。因此，环境温度和组件表面温度是影响系统性能的重要因素。屋顶的通风条件、组件的安装方式都会影响组件的散热能力。

6.3 阴影遮挡（Shading）

阴影遮挡是屋顶光伏系统常见的性能杀手。建筑物本身、树木、烟囱、天线、甚至相邻的光伏组件都可能产生阴影。部分阴影遮挡会导致整个串联回路甚至整个系统性能的大幅下降。在系统设计阶段进行阴影分析和优化布局，并在运行过程中监测阴影对发电量的影响，至关重要。

6.4 灰尘和积雪（Dust and Snow）

组件表面的灰尘、鸟粪、积雪等覆盖物会阻挡太阳光，降低组件的发电效率。定期清洁组件是保持系统高性能的重要维护措施。

6.5 天气模式（Weather Patterns）

极端天气如大风、冰雹、雷电等可能对系统造成物理损坏或影响其正常运行。了解当地的天气模式有助于评估系统的抗风险能力和制定相应的防护措施。

7. 性能分析指标的应用

对屋顶光伏系统的性能分析指标进行研究和应用，可以带来多方面的效益：

7.1 实时监控与故障诊断

通过实时采集和分析各类性能数据（如发电量、电压、电流、温度等），可以及时发现系统运行异常，例如发电量骤降、逆变器故障、串联回路断路等。与历史数据和设计值进行对比，有助于快速定位故障原因，缩短故障排除时间。

7.2 性能评估与优化

通过对长期性能数据的分析，可以评估系统的整体运行状况，识别影响性能的主要因素。例如，较低的PR值可能提示存在阴影遮挡或组件老化问题。基于性能分析结果，可以采取相应的优化措施，如调整组件角度、清除阴影源、进行组件清洗或更换性能不佳的设备，从而提升系统的发电效率和经济效益。

7.3 系统设计与选型

对现有系统的性能分析数据可以为新系统的设计和设备选型提供参考。例如，了解特定组件在当地气候条件下的实际衰减率，有助于更准确地预测未来发电量。对不同逆变器的效率曲线进行比较，有助于选择更适合特定负载模式的逆变器。

7.4 维护策略制定

性能分析指标可以指导维护策略的制定。例如，通过监测组件的灰尘积累情况，可以确定最佳的清洗周期。通过监测设备的故障率和MTBF，可以制定预防性维护计划，降低突发故障的风险。

7.5 投资回报评估

通过对发电量、收益和成本进行分析，可以准确评估系统的投资回报率和回收期，为投资者提供决策依据。长期性能数据的积累有助于更可靠地预测未来的发电收益。

8. 结论

屋顶太阳能光伏系统作为清洁能源的重要组成部分，其性能评估与优化至关重要。本文系统性地研究了屋顶光伏系统的性能分析指标，涵盖发电性能、效率性能、可靠性性能和经济性性能等多个维度。通过对累计发电量、性能比、系统可用性、度电成本等关键指标的监测和分析，可以全面了解系统的运行状态，及时发现问题，优化运行策略，从而提高系统的发电量、可靠性和经济效益。

未来，随着大数据、物联网和人工智能技术的发展，屋顶光伏系统的性能分析将更加智能化和精细化。利用先进的数据分析算法，可以实现对系统性能的精准预测、故障的自动诊断以及优化方案的智能推荐。此外，对不同类型建筑屋顶（如商业建筑、工业厂房、居民住宅等）的光伏系统性能特点进行深入研究，并考虑不同地区的气候、电价政策和补贴机制，将有助于更具针对性地设计和管理屋顶光伏系统，最大化其能源效益和经济效益。

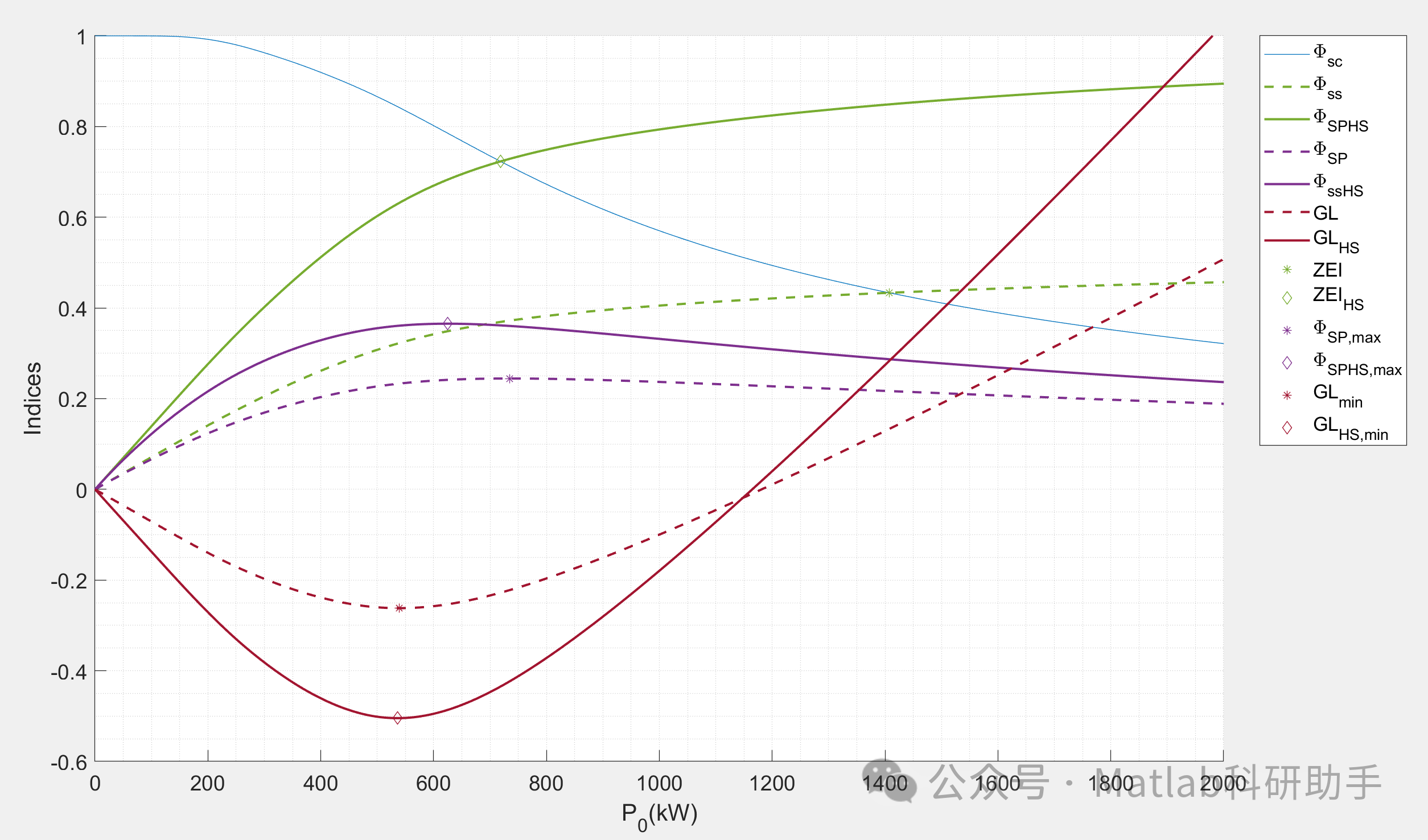

⛳️ 运行结果

🔗 参考文献

[1] 张志高.太阳能光伏并网发电系统的研究[D].辽宁工程技术大学,2012.DOI:CNKI:CDMD:2.1012.269120.

[2] 李双双.基于Matlab GUI的光伏发电系统电能质量分析的设计与实现[D].安徽大学,2013.DOI:10.7666/d.Y2321673.

[3] 刘艳苹.太阳能光伏发电系统并网逆变器的研究[J].电源技术, 2013(08):1399-1401.DOI:10.3969/j.issn.1002-087X.2013.08.033.
