【使用维纳滤波进行信号分离】基于维纳-霍普夫方程的信号分离或去噪维纳滤波器估计附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在现代信号处理领域，信号的分离与去噪是一项至关重要的任务。各种传感器、通信系统以及生物医学设备采集到的信号往往伴随着噪声和其他干扰信号，这极大地限制了我们对原始有用信号的获取和分析。因此，开发高效且鲁棒的信号分离与去噪技术具有深远的理论意义和实际应用价值。维纳滤波作为一种经典的线性最小均方误差（MMSE）估计方法，在信号处理领域占据着举足轻重的地位。它基于信号和噪声的二阶统计特性，通过求解维纳-霍普夫方程，实现对原始信号的最优线性估计。本文将深入探讨基于维纳-霍普夫方程的信号分离或去噪维纳滤波器估计的原理、实现方法及其在实际应用中的优势与局限性。

一、 维纳滤波的基本原理

维纳滤波器的核心思想是在给定观测信号的情况下，寻找一个线性滤波器，使得滤波器输出与期望信号之间的均方误差最小。考虑一个典型的信号模型：

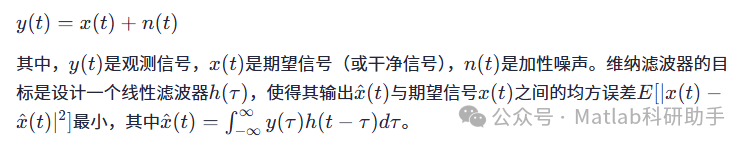

y(t)=x(t)+n(t)

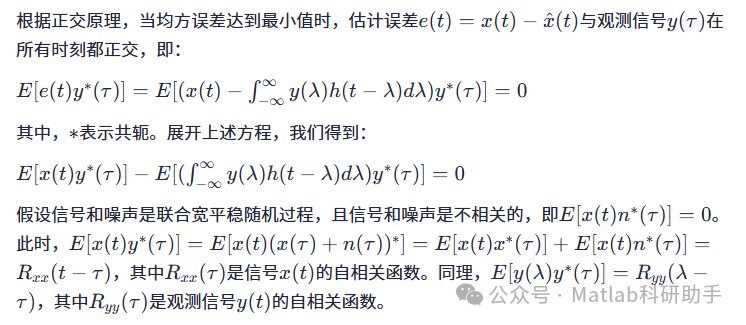

将自相关函数代入正交原理方程，我们得到：

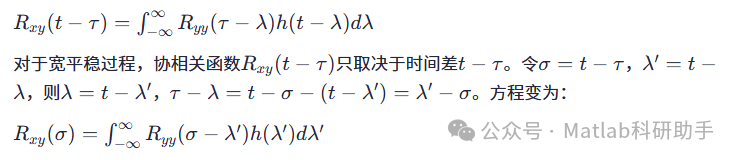

Rxy(t−τ)=∫−∞∞Ryy(τ−λ)h(t−λ)dλ

这是一个卷积积分方程，称为维纳-霍普夫方程。在时域中直接求解维纳-霍普夫方程通常比较困难。然而，通过傅里叶变换，可以将卷积运算转化为乘积运算，从而简化求解过程。

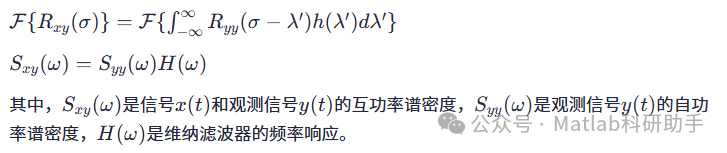

对维纳-霍普夫方程进行傅里叶变换，得到：

F{Rxy(σ)}=F{∫−∞∞Ryy(σ−λ′)h(λ′)dλ′}

因此，维纳滤波器的最优频率响应为：

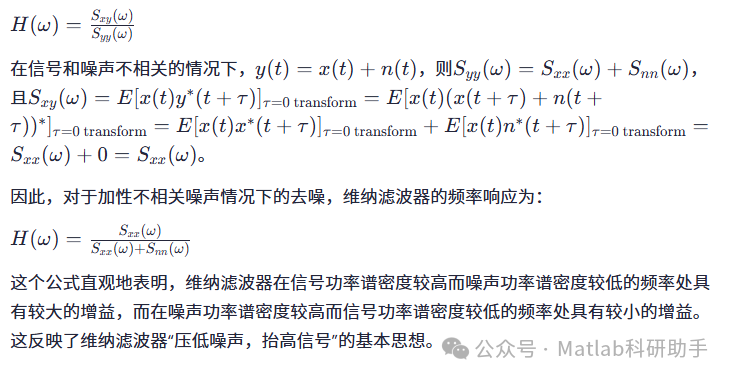

H(ω)=Sxy(ω)Syy(ω)

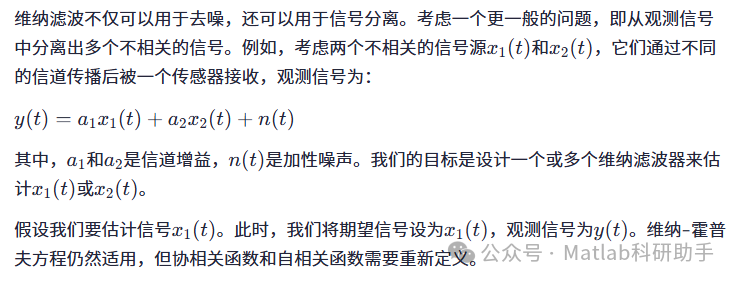

二、 基于维纳-霍普夫方程的信号分离

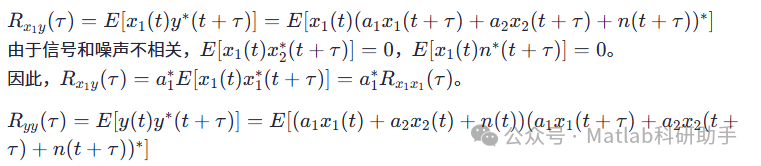

Rx1y(τ)=E[x1(t)y∗(t+τ)]=E[x1(t)(a1x1(t+τ)+a2x2(t+τ)+n(t+τ))∗]

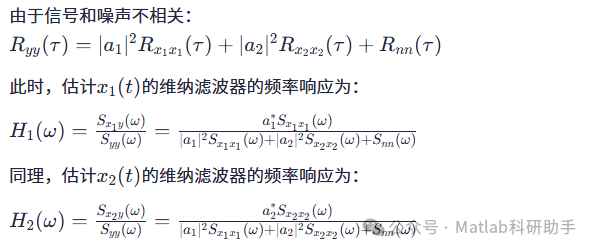

可以看出，维纳滤波器在进行信号分离时，其频率响应取决于所有信号和噪声的功率谱密度以及信道增益。这意味着要实现有效的信号分离，我们需要事先了解各个信号和噪声的二阶统计特性。

三、 维纳滤波器的实现与挑战

维纳滤波器的实现通常有两种方式：时域实现和频域实现。

1. 时域实现：

    直接求解时域维纳-霍普夫方程。对于无限长冲激响应（IIR）滤波器，这通常需要求解无限维的线性方程组，实际中难以实现。对于有限长冲激响应（FIR）滤波器，维纳-霍普夫方程可以表示为一个有限维的线性方程组，即正规方程（Normal Equation）：

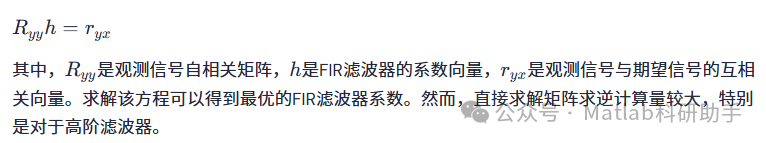

Ryyh=ryx

1. 频域实现：

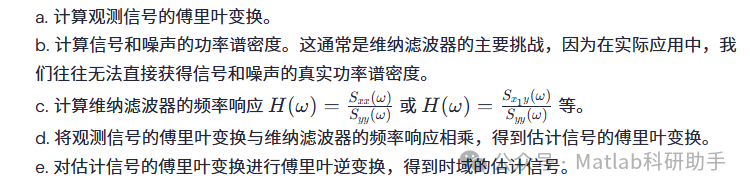

 利用傅里叶变换将信号和滤波器转换到频域，然后进行简单的乘积运算。这种方法在计算上通常更高效，特别是对于长信号。实现步骤包括：

1.

频域实现的挑战在于如何准确地估计信号和噪声的功率谱密度。在许多实际应用中，我们只能获得观测信号，而信号和噪声的真实统计特性是未知的。这导致了许多基于维纳滤波的改进算法，如自适应维纳滤波，它通过在线估计信号和噪声的统计特性来动态调整滤波器参数。

四、 维纳滤波器的优势与局限性

优势：

• 最优性：

   在均方误差准则下，维纳滤波器是线性滤波器中的最优解。

• 理论基础坚实：

   基于信号和噪声的二阶统计特性，理论推导严谨。

• 实现相对简单：

   频域实现方法计算效率高。

• 应用广泛：

   在通信、音频处理、图像处理等领域有广泛应用。

局限性：

• 要求信号和噪声是宽平稳随机过程：

   许多实际信号是非平稳的，维纳滤波器的性能会下降。

• 需要先验知识：

   需要知道信号和噪声的功率谱密度或自相关函数，这在实际中通常难以获得。

• 对非线性失真无能为力：

   维纳滤波器是线性滤波器，无法处理非线性失真。

• 对非高斯噪声性能可能不佳：

   虽然维纳滤波器在MMSE意义下最优，但其推导基于二阶统计特性，对于非高斯噪声，其他准则下的滤波器可能表现更好。

• 可能引入相位失真：

   维纳滤波器通常不是零相位滤波器，可能会引入相位失真，影响信号的波形。

五、 基于维纳-霍普夫方程的改进与扩展

针对维纳滤波器的局限性，研究人员提出了许多改进和扩展方法：

• 自适应维纳滤波：

   在信号和噪声统计特性未知或时变的情况下，自适应维纳滤波器通过学习算法（如最小均方LMS算法或递归最小二乘RLS算法）在线估计和更新滤波器参数。

• 非线性维纳滤波：

   结合非线性技术，如神经网络，以处理非线性失真或非高斯噪声。

• 空时维纳滤波：

   在多传感器系统中，利用信号在空间和时间上的相关性，设计多通道维纳滤波器，实现更有效的信号分离和去噪。

• 正则化维纳滤波：

   在信号或噪声功率谱密度估计不准确的情况下，引入正则化项，提高滤波器的鲁棒性。

• 离散维纳滤波：

   针对离散时间信号，推导出相应的离散维纳-霍普夫方程和滤波器设计方法。

六、 结论

基于维纳-霍普夫方程的维纳滤波器是信号分离与去噪领域的重要工具。它在均方误差意义下提供了最优的线性估计，并且具有坚实的理论基础。通过求解维纳-霍普夫方程，我们可以获得维纳滤波器的最优脉冲响应或频率响应。然而，经典维纳滤波器对信号和噪声的统计特性有严格的要求，这限制了其在实际应用中的普适性。针对这些局限性，研究人员提出了多种改进和扩展算法，如自适应维纳滤波，以应对更复杂的信号环境。

尽管存在局限性，维纳滤波的基本原理和维纳-霍普夫方程在现代信号处理中仍然具有重要的指导意义。它为许多更复杂的信号处理算法提供了理论基础，并促使人们深入理解信号和噪声的统计特性在滤波过程中的作用。随着计算能力的提升和对信号统计特性理解的深入，维纳滤波及其各种变体将继续在信号处理领域发挥重要作用。未来的研究方向可能包括开发更有效的非平稳和非高斯信号处理方法，以及结合机器学习等现代技术，实现更智能和鲁棒的信号分离与去噪。

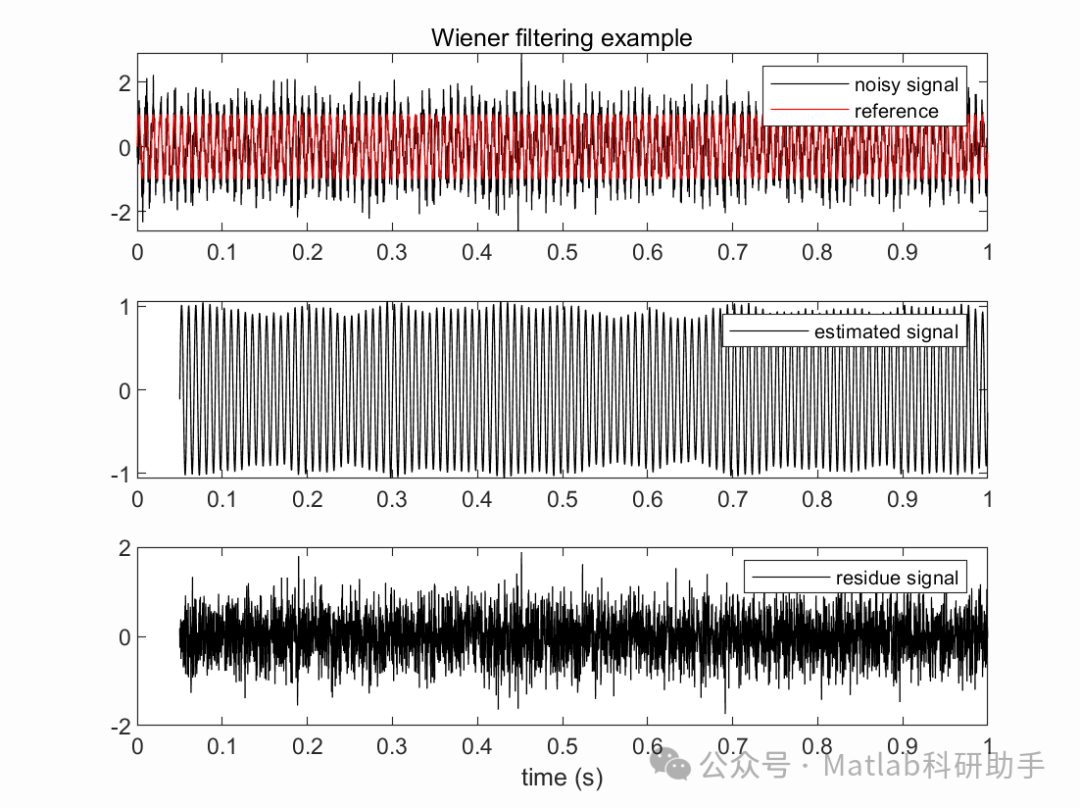

⛳️ 运行结果

🔗 参考文献

[1] 王书涛,曾秋菊,宋浩兵,等.基于SVM滤波器的吸收式甲烷检测的信号去噪方法[J].中国激光, 2014(9):5.DOI:CNKI:SUN:JJZZ.0.2014-09-044.

[2] 魏新峰.线性和非线性滤波器在信号去噪中的应用[D].南开大学,2009.DOI:10.7666/d.y1591719.

📣 部分代码
