电力系统是现代社会赖以生存和发展的基础，其稳定运行至关重要。配电网作为电力系统的末端环节，直接面向终端用户，其可靠性水平直接影响到供电质量。然而，配电网结构复杂，线路纵横交错，受到自然灾害、设备老化、人为误操作等多种因素的影响，故障时有发生。及时准确地进行故障定位，是快速恢复供电、减少停电时间和经济损失的关键。

传统的配电网故障定位方法主要依赖于人工巡检、故障指示器、简单的故障电流分析等。这些方法存在效率低下、人力成本高、定位精度受限、难以适应复杂电网结构等缺点。随着智能电网技术的发展，配电网自动化水平不断提高，获取的运行数据日益丰富，为更先进的故障定位方法提供了可能。基于人工智能、优化算法等的故障定位方法应运而生，其中，基于遗传算法的配电网故障定位方法因其全局搜索能力强、鲁棒性好等特点，在近年来受到了广泛关注。

本文将深入探讨基于遗传算法的配电网故障定位方法。首先，简要回顾配电网故障的特点及传统故障定位方法的不足。接着，详细阐述遗传算法的基本原理及其在配电网故障定位中的应用可行性。然后，构建基于遗传算法的故障定位模型，包括染色体编码、适应度函数设计、遗传操作等关键环节。随后，对该方法的优缺点进行分析，并探讨其在实际应用中可能遇到的挑战及未来的发展方向。

一、配电网故障的特点及传统故障定位方法的不足

配电网故障具有多样性和复杂性。常见的故障类型包括单相接地故障、相间短路故障、断线故障等。故障发生时，会伴随故障电流、电压暂降、继电保护动作等现象。配电网结构复杂，存在大量的分支和环网，这使得故障电流的流向和分布规律变得复杂，给故障定位带来了困难。此外，分布式电源的接入也增加了配电网的动态性和不确定性，进一步提高了故障定位的挑战。

传统的故障定位方法存在以下不足：

1. 人工巡检:

    效率低下，尤其在恶劣天气或地形复杂的区域，巡检难度大，耗时耗力。

2. 故障指示器:

    成本较高，且只能指示故障点所在区段，无法精确到具体故障点。

3. 基于故障电流分析:

    对测量数据的精度要求高，容易受到测量误差的影响，且难以处理多点故障或高阻抗故障。

4. 基于经验规则:

    依赖于运行人员的经验，缺乏通用性，且难以适应电网结构的改变。

5. 基于故障录波数据:

    数据量大，分析复杂，需要专业的分析工具和人员。

这些不足使得传统的故障定位方法难以满足现代配电网对快速、准确、智能故障定位的需求。

二、遗传算法的基本原理及在故障定位中的应用可行性

遗传算法（Genetic Algorithm, GA）是一种模拟自然界生物进化过程的随机优化算法。它通过模拟选择、交叉、变异等遗传操作，在问题的解空间中搜索最优解。遗传算法具有以下特点：

1. 全局搜索能力:

    能够在复杂的解空间中进行全局搜索，不易陷入局部最优解。

2. 鲁棒性:

    对问题的先验知识要求不高，适用于处理非线性、多模态的优化问题。

3. 并行性:

    可以同时处理多个个体，具有潜在的并行计算能力。

将遗传算法应用于配电网故障定位，其核心思想是将故障定位问题转化为一个优化问题，即寻找一组故障位置和类型，使得基于该故障假设计算出的电网运行状态（如故障电流、电压等）与实际测量值之间的误差最小。遗传算法可以有效地搜索配电网中所有可能的故障组合，找到与实际观测数据最匹配的解。

具体而言，遗传算法在配电网故障定位中的应用可行性体现在：

1. 离散优化问题:

    配电网中的故障位置是离散的，可以看作是电网中某个节点或某条线路发生故障。遗传算法天然适合处理离散优化问题。

2. 多模态问题:

    存在多种可能的故障组合可能导致相似的电网运行状态，这使得故障定位问题具有多模态性。遗传算法通过维护一个种群，可以同时探索多个可能的解区域。

3. 不确定性:

    测量数据可能存在误差，电网参数也可能存在不确定性。遗传算法的鲁棒性使得它能够容忍一定程度的数据不确定性。

三、基于遗传算法的故障定位模型构建

构建基于遗传算法的配电网故障定位模型，需要定义以下关键环节：

1. 染色体编码: 如何将配电网中的故障信息编码成遗传算法中的染色体。一种常见的编码方式是使用二进制编码或整数编码。每个基因位代表配电网中的一个可能的故障点（例如，一个节点或一条线路），基因值表示该点是否发生故障或故障类型。例如，可以构建一个与电网节点数或线路数等长的二进制串，每个位表示对应的节点或线路是否发生故障（1表示故障，0表示正常）。对于多点故障，可以将多个故障点编码到同一条染色体中。对于不同类型的故障，可以在基因中引入额外的信息来表示故障类型。

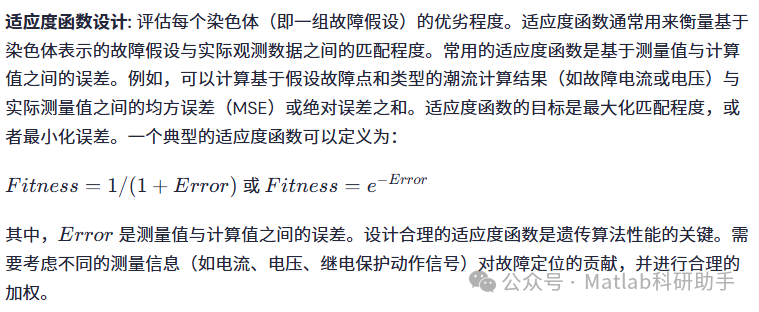

2.



3. 初始种群生成: 随机生成一组染色体作为初始种群。种群大小需要根据电网规模和计算能力进行选择。初始种群的质量对算法的收敛速度有一定影响，但遗传算法的全局搜索能力使得它对初始种群的依赖性相对较弱。

4. 遗传操作: 包括选择、交叉和变异。

   • 选择:

      根据个体的适应度值，选择适应度较高的个体进入下一代。常用的选择方法包括轮盘赌选择、锦标赛选择、排序选择等。选择过程模拟了自然界中“优胜劣汰”的原则。

   • 交叉:

      将两个父代染色体的一部分基因进行交换，生成新的子代染色体。交叉操作是遗传算法实现信息交换和产生新个体的主要方式。常用的交叉方法包括单点交叉、两点交叉、均匀交叉等。

   • 变异:

      以一定的概率随机改变染色体上的某个基因值。变异操作增加了种群的多样性，避免算法陷入局部最优解。变异概率通常设置得比较小。

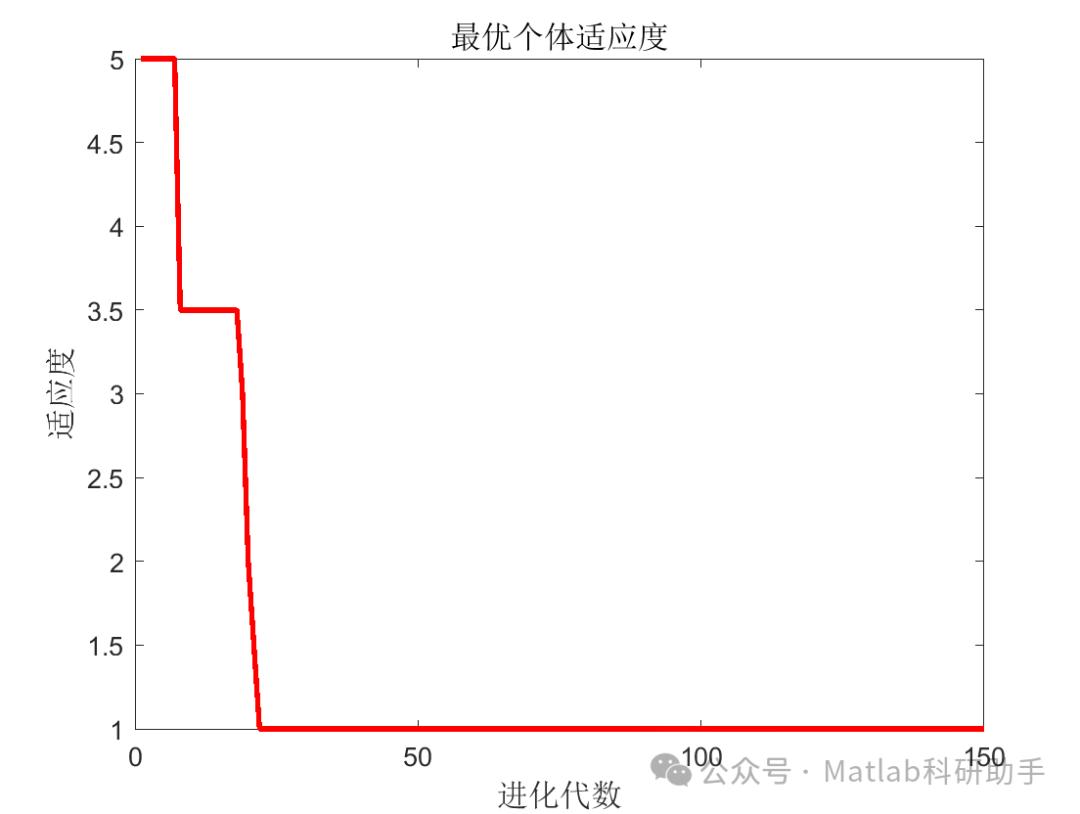

5. 迭代过程: 重复进行选择、交叉、变异操作，直到满足终止条件。终止条件可以是达到预设的最大迭代次数，或者种群中个体的适应度值收敛到一定程度。

在进行故障定位时，首先需要收集配电网的实时运行数据，包括各节点的电压、各线路的电流以及继电保护动作信号等。然后，将这些数据输入到基于遗传算法的故障定位模型中。模型通过迭代搜索，不断优化故障假设，最终输出最优的故障位置和类型。为了提高定位精度，通常需要结合电网拓扑信息、设备参数等先验知识。

四、基于遗传算法的故障定位方法的优缺点分析

基于遗传算法的配电网故障定位方法具有以下优点：

1. 全局搜索能力:

    能够在复杂的配电网中有效地搜索可能的故障组合，不易陷入局部最优解，尤其适用于处理多点故障和复杂故障类型。

2. 鲁棒性:

    对测量数据的误差和电网参数的不确定性具有一定的容忍度。

3. 适应性强:

    可以适应不同的配电网结构和运行方式。

4. 无需精确的故障模型:

    相比于一些基于故障电流精确计算的方法，遗传算法对故障模型的精度要求相对较低，只需要能够计算出基于假设故障的电网运行状态。

5. 可并行计算:

    遗传算法的种群操作可以并行进行，有利于提高计算效率。

然而，基于遗传算法的故障定位方法也存在一些缺点：

1. 计算复杂度:

    遗传算法的计算量相对较大，尤其对于大规模配电网，需要较长的计算时间。

2. 参数选择:

    遗传算法的性能对参数（如种群大小、交叉概率、变异概率等）的选择比较敏感，需要进行调优。

3. 收敛速度:

    遗传算法的收敛速度可能较慢，尤其在问题空间较大时。

4. 无法保证找到全局最优解:

    遗传算法是一种概率性算法，无法保证一定能找到全局最优解，但通常能够找到接近最优解。

5. 结果解释:

    遗传算法输出的是一个或一组最优的故障组合，需要结合实际情况进行进一步分析和验证。

五、实际应用中的挑战及未来发展方向

将基于遗传算法的故障定位方法应用于实际配电网，面临一些挑战：

1. 实时性要求:

    配电网故障发生后，需要尽快恢复供电，对故障定位的实时性要求很高。遗传算法的计算时间可能成为瓶颈。

2. 数据质量:

    实际运行数据可能存在缺失、异常或不准确的情况，这会影响定位精度。

3. 电网结构的动态变化:

    配电网的拓扑结构会随着开关操作、检修等而改变，需要及时更新电网模型。

4. 多源信息融合:

    如何有效地融合不同类型的测量信息（如电流、电压、继电保护信号、智能终端数据等）来提高定位精度。

5. 高阻抗故障:

    高阻抗故障引起的电流和电压变化不明显，传统方法和基于电流分析的方法难以检测和定位。遗传算法可以通过考虑电压信息和保护动作信息来尝试定位这类故障。

未来的发展方向可以包括：

1. 改进算法效率:

    结合其他优化算法或采用并行计算技术，提高遗传算法的计算效率，满足实时性要求。

2. 优化适应度函数:

    设计更合理的适应度函数，充分利用不同类型的测量信息，提高定位精度和鲁棒性。

3. 与机器学习结合:

    将遗传算法与机器学习方法（如神经网络、支持向量机等）结合，利用机器学习模型对故障模式进行识别，再用遗传算法进行精确定位。

4. 考虑不确定性建模:

    将电网参数和测量误差的不确定性纳入模型中，提高定位结果的可靠性。

5. 分布式部署:

    将故障定位算法部署在配电网的智能终端或边缘计算设备上，实现分布式故障定位。

6. 高阻抗故障的精确定位:

    针对高阻抗故障的特点，设计专门的编码方式和适应度函数。

7. 结合拓扑信息和规则:

    将配电网的拓扑约束和运行规则融入到遗传算法的搜索过程中，缩小搜索空间，提高效率和准确性。

结论

基于遗传算法的配电网故障定位方法是一种具有潜力的智能定位技术。它利用遗传算法的全局搜索和鲁棒性特点，将故障定位问题转化为优化问题，能够有效地搜索复杂的故障空间。与传统方法相比，它在处理多点故障、复杂结构电网和数据不确定性方面具有优势。

然而，该方法也面临计算效率、参数选择和实时性等方面的挑战。未来的研究应着重于改进算法的效率，优化适应度函数的设计，并结合其他先进技术，如机器学习、不确定性建模等，以进一步提高故障定位的准确性、实时性和鲁棒性。随着智能电网技术的不断发展和配电网自动化水平的提高，基于遗传算法的故障定位方法有望在实际应用中发挥越来越重要的作用，为提高配电网的供电可靠性和经济效益做出贡献。
