普通花括号
\node[rotate = 270] at (0, 0) {$\underbrace{\hspace{2cm}}$};
没有旋转270度的花括号是尖端朝下的,旋转270度后变成尖端朝左的竖花括号,\hspace
控制括号长度。
改变尖端参数
underbrace
画出的花括号尖端在中心位置。如果要移动这个尖端,就不能用 underbrace
了,要用TikZ的库。
\documentclass[border=0.2cm]{standalone}
\usepackage{tikz}
\usetikzlibrary{decorations.pathreplacing,calligraphy}
\begin{document}
\begin{tikzpicture}[very thick]
% Gray rectangle
\fill[gray] (0,0) rectangle (1,1);
% Simple brace

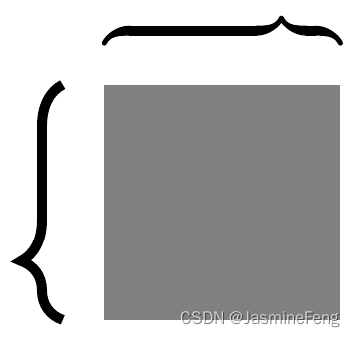

\draw [decorate,
decoration = {brace, % 这种比较丑
raise=5pt, % 离path的距离,感觉没什么用
aspect=0.25, % 控制尖端的位置
amplitude=5pt, % 尖端的凸起高度
}] (0,0) -- (0,1);
% Calligraphic brace
\draw [decorate,
decoration = {calligraphic brace, % 这种比较好看,跟underbrace形状差不多
raise=5pt, % 离path的距离,感觉没什么用
aspect=0.75, % 控制尖端的位置
amplitude=3pt % 尖端的凸起高度
}] (0,1) -- (1,1);
\end{tikzpicture}
\end{document}
参考:How to Draw Curly Braces in TikZ - TikZBlog (latexdraw.com)
