无线基础配置

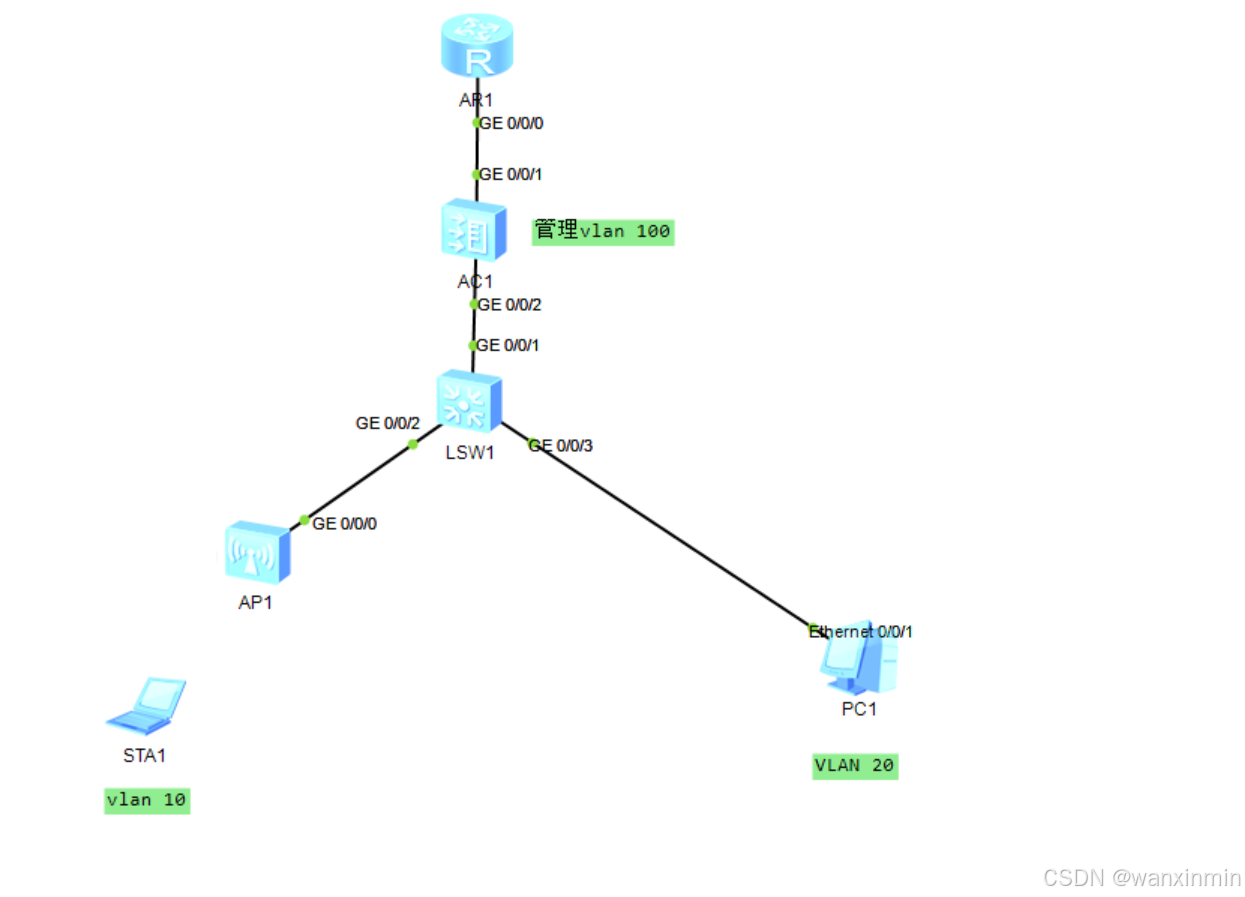

模拟一个有线和无线共存的场景

目标：网络互通

1.配置vlan

在sw1上配置vlan

在g0/0/1接口：

[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 100

在g0/0/2接口：

[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 100
[Huawei-GigabitEthernet0/0/2]port trunk pvid vlan 100

因为AP1不允许配置vlan，只能接收不带标签的流量，因此AC1要想管理AP1，需要在g0/0/2接口上将PVID改为100，这样流量才能顺利通过。

在g0/0/3接口：

[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 20

在AC1上配置VLAN

在g0/0/2接口：

[AC6605-GigabitEthernet0/0/2]port link-type trunk
[AC6605-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 100

创建一个管理vlan并配置IP地址：

[AC6605]int Vlanif 100
[AC6605-Vlanif100]ip add 100.0.0.1 24

在AC上配置DHCP地址池

[AC6605]dhcp enable
[AC6605]ip pool vlan100
[AC6605-ip-pool-vlan100]network 100.0.0.0 mask 24
[AC6605-ip-pool-vlan100]gateway-list 100.0.0.1

[AC6605]ip pool vlan10
[AC6605]int Vlanif 10
[AC6605-Vlanif10]ip add 192.168.10.1 24
[AC6605-ip-pool-vlan10]network 192.168.10.0 mask 24
[AC6605-ip-pool-vlan10]gateway-list 192.168.10.1
[AC6605-ip-pool-vlan10]dns-list 8.8.8.8
[AC6605-Vlanif10]dhcp select global

进入管理vlan调用DHCP服务

[AC6605]int Vlanif 100
[AC6605-Vlanif100]dhcp select global

配置AC

与管理vlan建立隧道

[AC6605]capwap source interface Vlanif 100

进入wlan视图

[AC6605]wlan

配置模版并起名

[AC6605-wlan-view]regulatory-domain-profile name domain

创建城市代码

[AC6605-wlan-regulate-domain-domain]country-code CN

创建AP组并起名

[AC6605-wlan-view]ap-group name group-1

调用模版

[AC6605-wlan-ap-group-group-1]regulatory-domain-profile domain

配置AP认证方式（这里选择mac认证）

[AC6605-wlan-view]ap auth-mode mac-auth

创建APID，绑定认证方式

[AC6605-wlan-view]ap-id 0 ap-mac 00e0-fcb5-6520

绑定AP组

[AC6605-wlan-ap-0]ap-group group-1

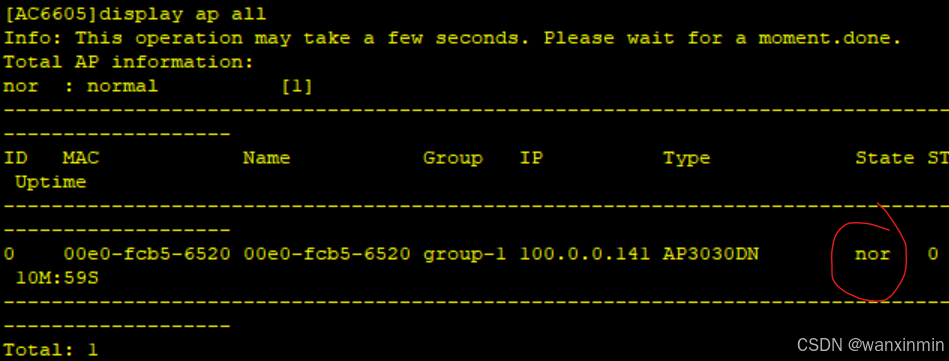

当状态是nor时表明ap已成功上线

配置ssid模版

[AC6605-wlan-view]ssid-profile name test-1

为ssid取名（wifi名称）

[AC6605-wlan-ssid-prof-test-1]ssid aaa

配置安全模版

[AC6605-wlan-view]security-profile name test-1

选择安全认证方式，配置密码

[AC6605-wlan-sec-prof-test-1]security wpa-wpa2 psk pass-phrase huawei123 aes

配置vap模版

[AC6605-wlan-view]vap-profile name test-1

关联ssid模版和安全模版

[AC6605-wlan-vap-prof-test-1]ssid-profile test-1
[AC6605-wlan-vap-prof-test-1]security-profile test-1

创建AP转发模式

[AC6605-wlan-vap-prof-test-1]forward-mode direct-forward

关联vlan

[AC6605-wlan-vap-prof-test-1]service-vlan vlan-id 10

在AP组中关联vap模版，设置射频信号

[AC6605-wlan-ap-group-group-1]vap-profile test-1 wlan 1 radio all

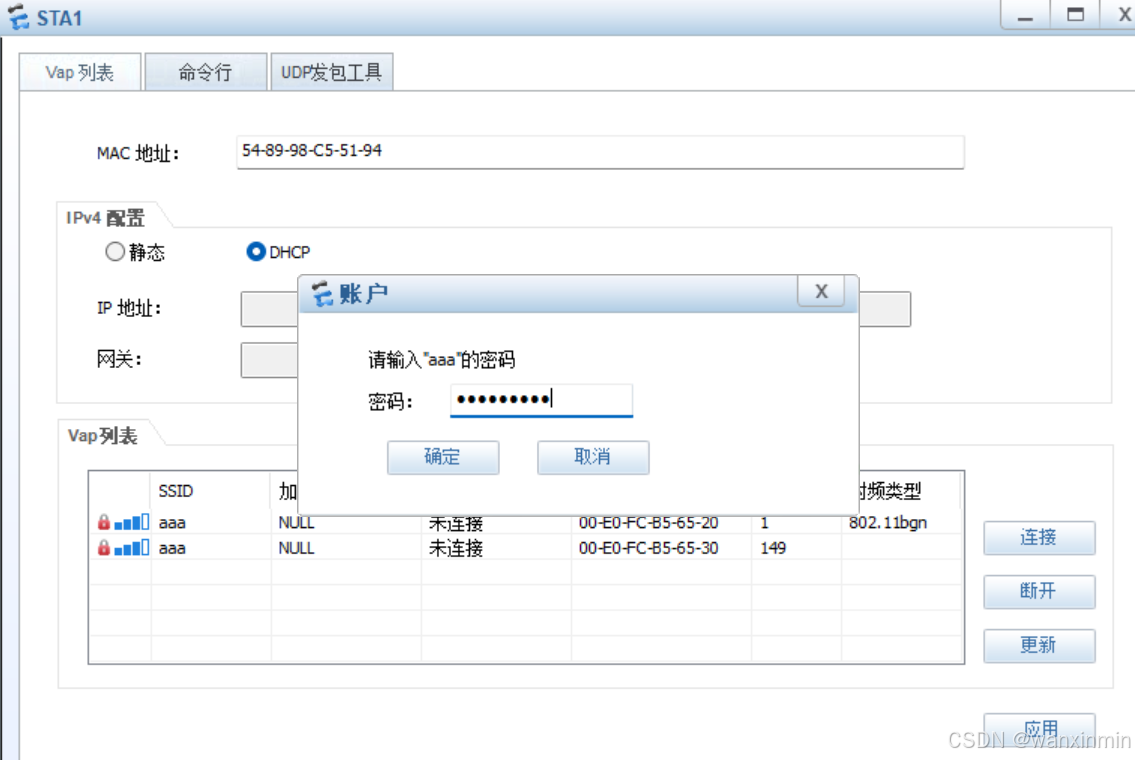

在STA1上输入密码

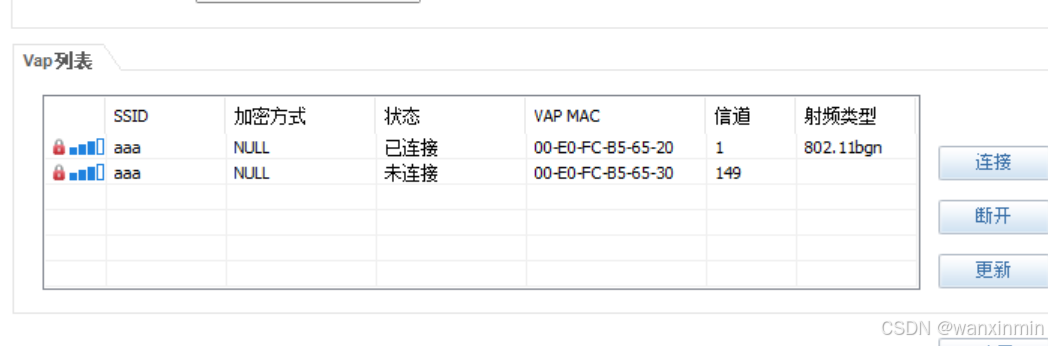

显示已连接

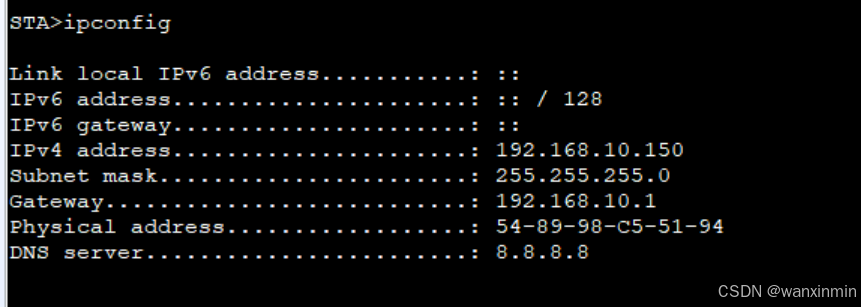

查看ip
