SOLIDWORKS如何快速添加零件信息并映射到2D图中

一、概要

相信很多设计师朋友曾经或者在一段时间内为3D转2D工程图的时候出现过类似的困惑：

1、设计完成后添加的一个零件的名称及图号、选择零件的热处理形式是：采用A自定义属性栏在每个零件页面填写零件号等相关信息？还是采用B在每张二维图框中编写零件编号等相关信息？



2、出图完成后自己检查及修改部分零件属性的时候是不是逐个去打开工程图更改，和校对相关信息。发现：如果按上面的方式进行：第一、频繁的打开关闭影响工作效率，第二、没有一个整体的修改概念。不便过后快速校对，第三、容易出错。

鉴于上述情况，给大家推荐：SolidWorks自定义属性、材料库及相关映射关系的使用，能大大降低工程师的工作量及大大提升工程师出图的准确性。



二、效果展现

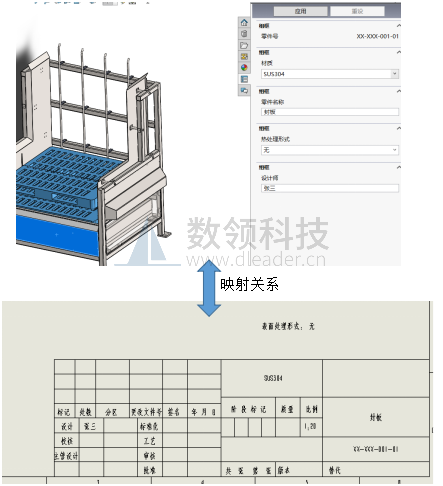

打开装配体，在同一个装配体图中：1、选中装配体 显现装配体信息 （A图）；2、当选择零件的时候会出现零件属性，然后在此区域内填写或者选择相关属性（B图）并保存。



注意：选择和填写后的结果都会保存为此三维图的属性。可以完整无误的映射到2D图纸中。

示例：选中装配体中 零件“封板”并填入相关信息。



三、该类属性的操作过程

整个过程分为三个步骤：第一步，建立自定义属性标签，第二步，建立自定义材料库（便于在自定义属性中材质一栏的快速选择），第三步，建立工程图与零件属性的映射关系。（便于设置好的相关自定义属性出现而工程图中）



Step 1、建立自定义属性标签

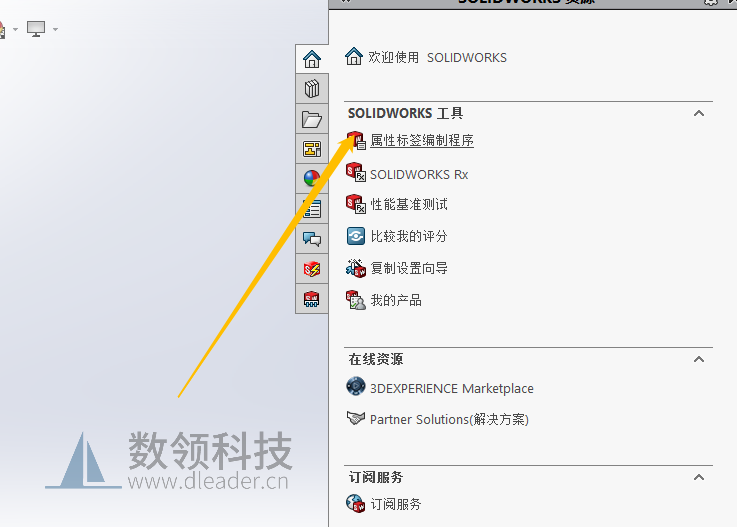

进度零件环境点击“属性标签编辑制程序”。

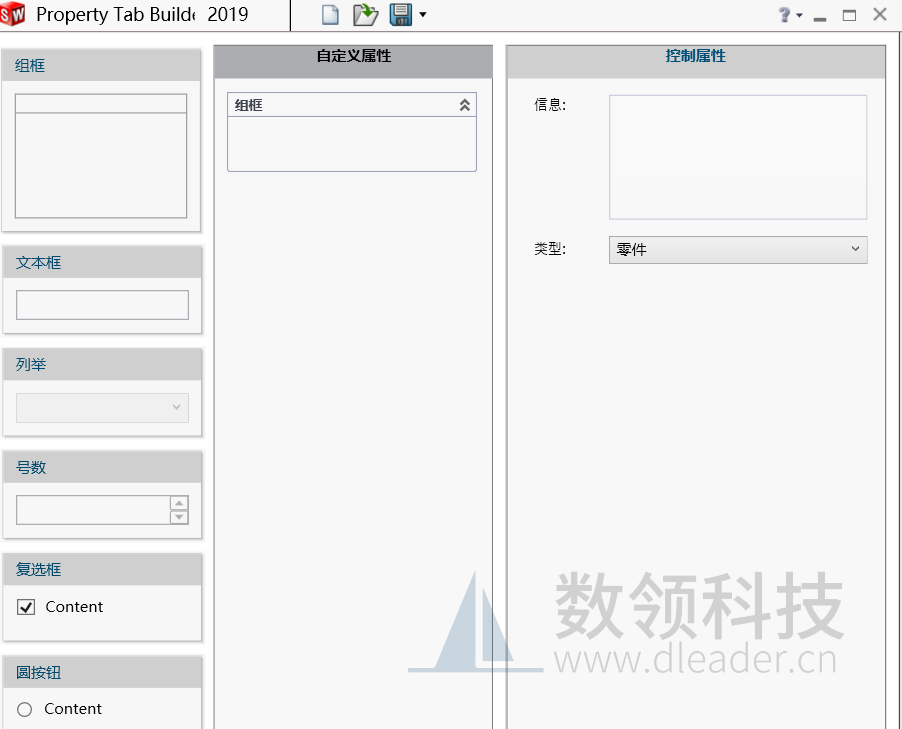

进入自定义属性标签设置对话框，并拉入“组框”，再在“组框”中根据需要拉入“文本框”、“列举”。



注意 :1、列举、文本框都只能拉入到组框内部。     2、材质不能进行“列举”必须拉入“文本框” 在文本框中连接材料

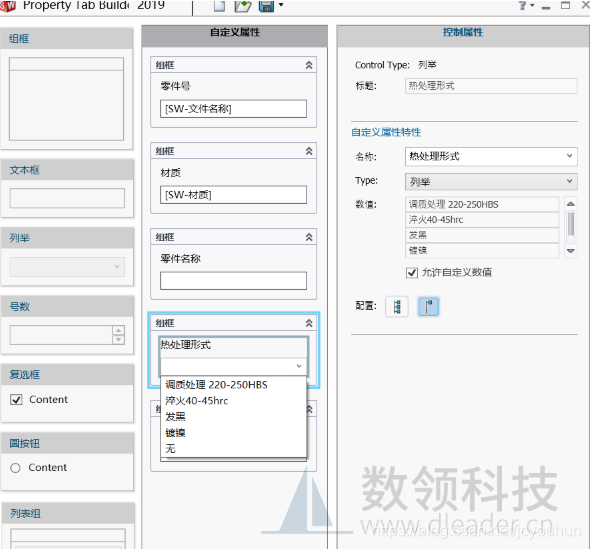

完成后效果如下：



设置完成后讲模板保存在：C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2019\lang\Chinese-Simplified 即可。



Step 2、设置常用材质库：

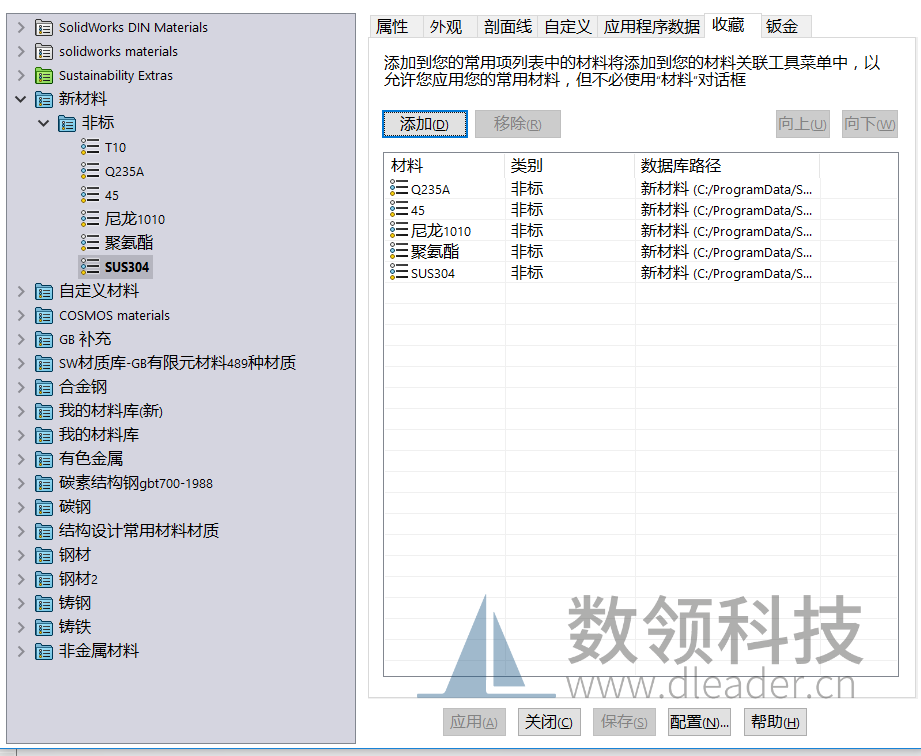

打开材质对话框 在左侧SolidWorks材料库中选择自己比较常用的零件，添加在右侧的“收藏夹”中即可。如下图所示：

如此完成后，就可以在装配体的自定义属性栏选择合适的材料。



Step 3、建立工程图与零件属性的映射关系：

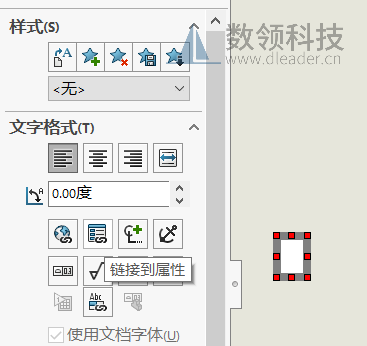

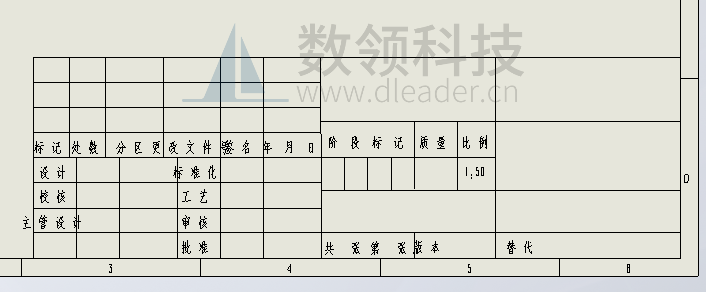

打开工程图 点击注释框，在图框合适位置处拉开文本框，点击左侧链接到属性。

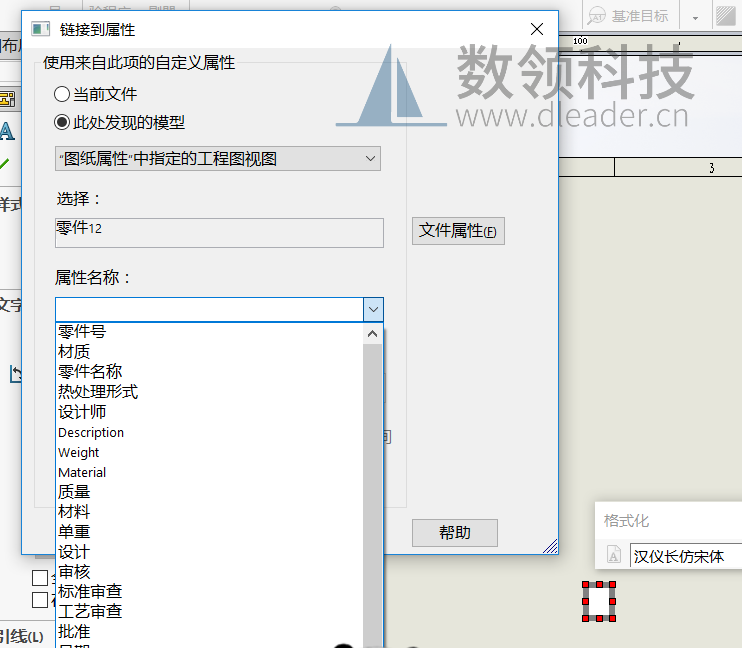

进入到下一对话框，在合适的位置，连接当初自定义属性的名称“零件号”、“材质”等等即可。

如此即完成映射。
