供应商的STP等格式用SOLIDWORKS打开破面怎么办？

很多机械工程师都会在工作中遇到今天提到的问题，并为之头痛，那就是：“当供应商或给我们SETP等中间格式图纸时，用SOLIDWORKS会发现有些打不开或软件无响应，最好的结果也是打开后会有大量破面，令我们困扰！”

其实SW有专门进行导入导出的设置，还有一些进行破面修补的工具供我们使用，非常的方便，一起来看一下。

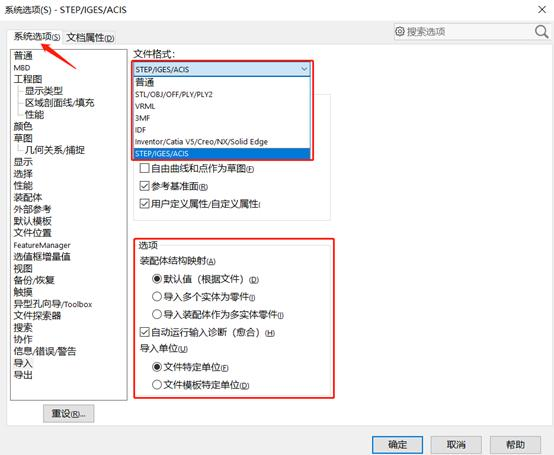

01、首先，打开SW系统选项>导入>文件格式(列表中选择要导入的格式)>选项（设置一下导入的属性）如图：

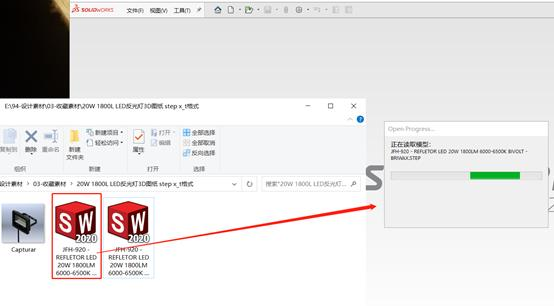

02、将需要打开的文件拖入或者打开；如图：

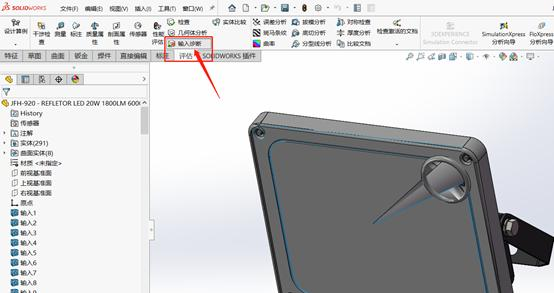

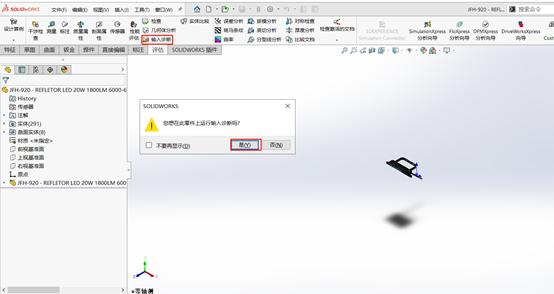

03、如果在系统选项选上了自动输入诊断的话会提示您是否输入诊断，如果没有选上，则可手动在>评估（工具栏）>输入诊断，即可以自动检查破面与缝隙。

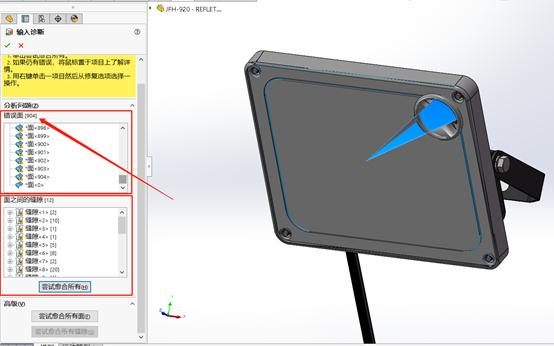

04、检查完成之后，会给我们列出来破面与缝隙，此时我们可以查看，并点击尝试愈合所有，若因问题太多，电脑运算不过来，则可以点击下方“尝试愈合所有面”，再点击“尝试愈合所有缝隙”
